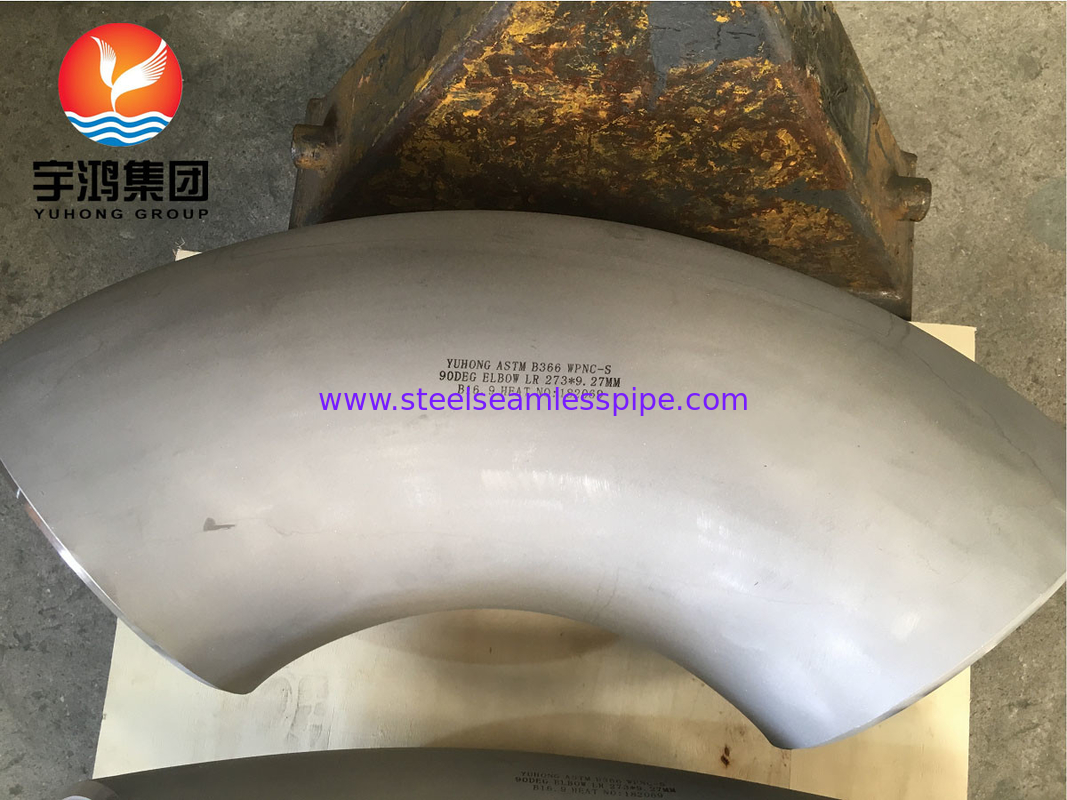

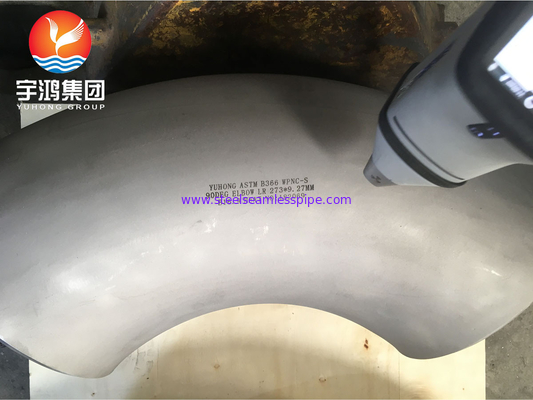

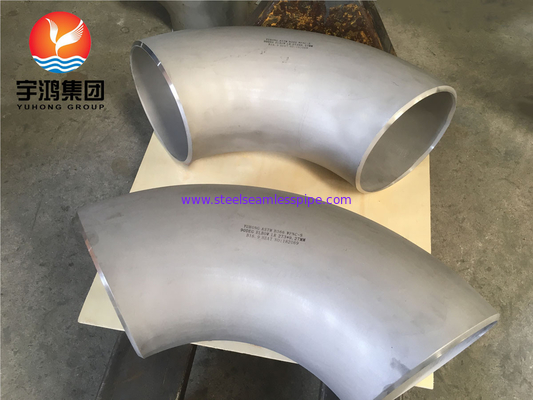

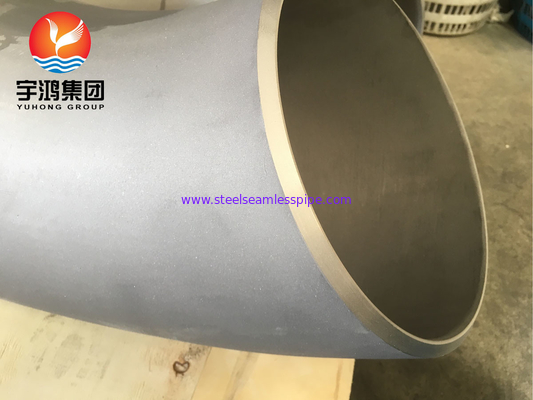

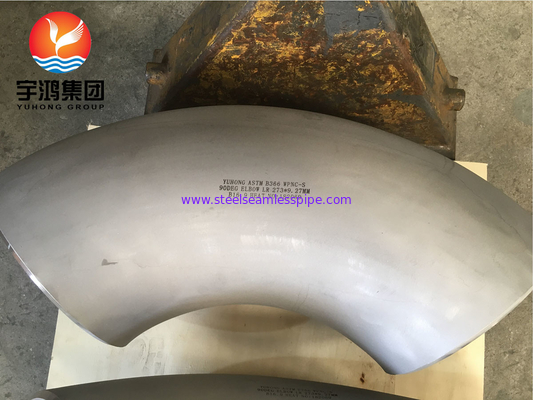

ASTM B366 مونل 400 / UNS N04400 آرنج 90 درجه نیکل آلیاژ فولاد Buttweld

خلاصه:

آرنج های Monel 400، قطعات مهمی در سیستم های لوله کشی هستند، به ویژه در محیط هایی که مقاومت در برابر خوردگی و دماهای بالا را می خواهند.عمدتا از نیکل (67٪) و مس (30٪) تشکیل شده است، به خاطر خواص مکانیکی چشمگیر و مقاومت در برابر محیط های خوردنی مختلف از جمله اسید ها و آب شور شناخته شده است.

این آرنج ها در اندازه ها و زاویه های مختلف وجود دارند، که اغلب در خم های 45 ° و 90 ° قرار دارند و تغییرات موثر در جهت لوله را بدون به خطر انداختن ثبات جریان امکان پذیر می کنند.فرآیند تولید معمولاً شامل تکنیک های کار گرم یا سرد است، اطمینان از دوام و قابلیت اطمینان.

قابلیت جوش عالی Monel 400 اجازه می دهد تا اتصال بی سیم بین لوله ها، به حداقل رساندن خطر نشت و کاهش نیاز به لوازم اضافی.این ویژگی برای کاربردهای دریایی ضروری است.، پردازش مواد شیمیایی و صنایع نفت و گاز، که مواد معمولی شکست می خورند.

از نظر استانداردها ، آرنج های Monel 400 معمولاً با مشخصات تنظیم شده توسط ASTM B165 و B366 مطابقت دارند ، که یکسانی و کیفیت در تولید را تضمین می کند.این ماده همچنین به دلیل مقاومت در برابر ترک خوردگی استرس و توانایی عملکرد خوب در دمای بالا شناخته شده است، عملکرد موثر در هر دو محیط کاهش دهنده و اکسید کننده.

مشخصات:

ترکیب شیمیایی:

خواص مکانیکی:


ابعاد:

اندازه اسمی		قطر بیرونی در بیول (ملی متر)	از وسط تا انتها (ملی متر)
			90° آرنج		45° آرنج
DN	NPS	-ازماده مصرف	A		ب
			LR	SR	LR
15	1/2	21.3	38	....	16
20	سه چهارم	26.7	38	....	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	سه و نیم	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
يادداشت: 1) علاوه بر این، GB/T 10752، SH 3408، SH 3409، HG/T 21635، HG/T 21631، SY/T 0510، DL/T 695، EN 10253 و غیره نیز اعمال می شوند. 2) آرنج با NPS بالاتر از 48 باید با توجه به اندازه های توافق شده توسط خریدار و سازنده ساخته شود.
