ASME SA336 F5N لوله های مبادله گرما

ASME SA336 F5N لوله های مبادله گرما

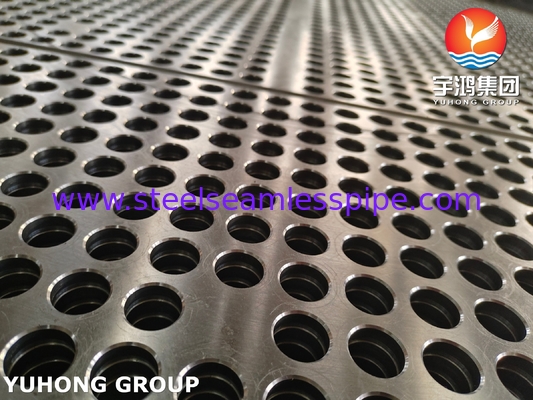

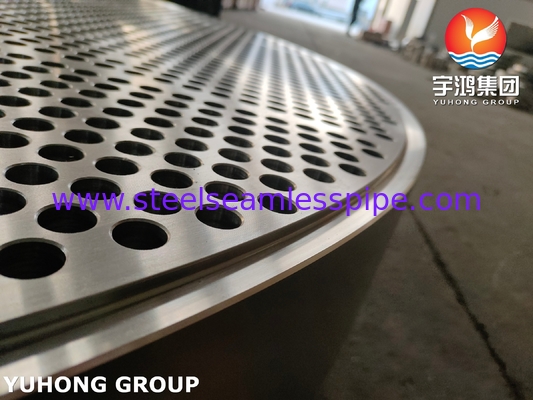

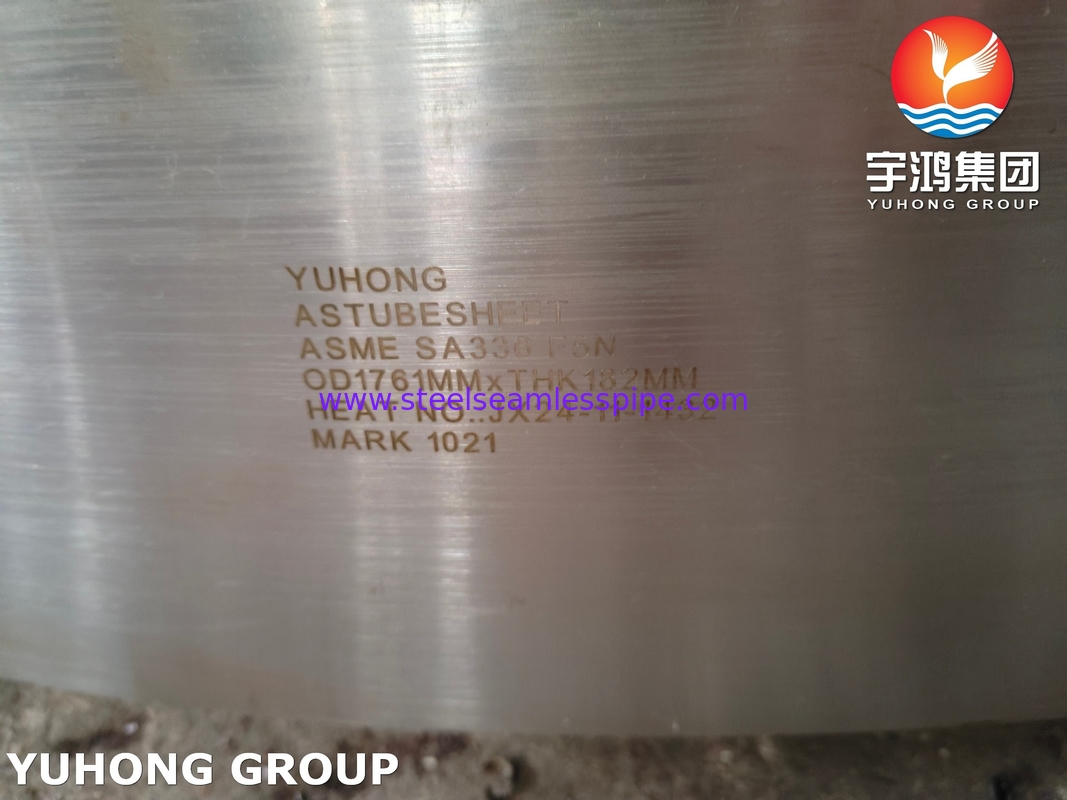

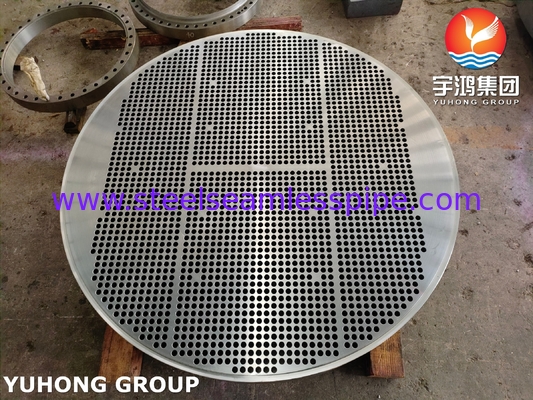

لوله ی مبادله گرما SA336 F5N چیست؟

یک لوله مبادله گرما یک جزء حیاتی در مبادله گرما است.به عنوان یک ساختار پشتیبان عمل می کند که لوله ها را در جای خود نگه می دارد و جداسازی مناسب مایع بین طرف پوسته و طرف لوله را تضمین می کند.

مشخصات:

با ASME / ASTM SA-336 اداره می شود، یک استاندارد برای لوازم و قطعات فولاد جعل شده طراحی شده برای خدمات با دمای بالا و فشار بالا.

درجه F5N یک فولاد آلیاژ 5٪ کروم، 0.5٪ مولیبدن (Cr-Mo) با درمان حرارتی عادی شده است (پایان نامه "N").

ترکیب کلیدی و خواص:

ترکیب شیمیایی:

Cr: 4.0 ∼ 6.0٪، Mo: 0.45 ∼ 0.65٪، C: ≤0.15٪ (تزدید قابلیت جوشکاری در مقایسه با استاندارد F5).

خواص مکانیکی:

مقاومت کششی: ≥485 MPa (70 ksi)

قدرت تولید: ≥275 MPa (40 ksi)

مقاومت بالا در دمای 600 درجه سانتیگراد (1112 درجه فارنهایت)

مقاومت بهبود یافته به دلیل درمان گرمایی عادی.

چرا SA-336 F5N برای لوله ها؟

عملکرد در دمای بالا:

حفظ قدرت و مقاومت در برابر تغییر شکل در معرض استرس حرارتی طولانی مدت (به مثابه مبادلات گرما در پالایشگاه ها، نیروگاه ها و پردازش شیمیایی)

مقاومت در برابر خوردگی و اکسید:

محتوای کروم باعث مقاومت در برابر اکسیداسیون و سولفیداسیون (معمولا در محیط های گاز ترش یا نفت خام) می شود.

مناسب برای سرویس هیدروژن (مقاوم شکنندگی هیدروژن)

قابلیت جوش و ساخت:

محتوای کربن پایین تر در مقایسه با استاندارد F5 نیاز به درمان حرارتی قبل و بعد از جوش را کاهش می دهد.

سازگار با پوشش (به عنوان مثال، پوشش فولاد ضد زنگ) برای رسانه های تهاجمی.

کاربرد در مبادلات گرما

نقش این صفحه:

به عنوان یک لنگر ساختاری برای لوله ها عمل می کند، موازی را حفظ می کند و مایعات پوسته / لوله را مهر و موم می کند.

باید مقاومت کند در برابر تمدید حرارتی، فشار و فشارهای چرخه ای.

موارد استفاده معمولی:

مبادله گرما در پالایشگاه: استفاده از هیدروکربن ها، H2S یا بخار با فشار بالا.

نیروگاه های برق: بخاری های آب تغذیه، تهویه کننده ها یا دیگها.

نیروگاه های هیدروژن یا آمونیا: خدمات با فشار بالا و دمای بالا.

تطابق طراحی و تولید

استانداردهای ASME:

بخش VIII ASME BPVC: طراحی، انتخاب مواد و ساخت ظروف فشار / لوله ها را تنظیم می کند.

بخش دوم (مواد): الزامات شیمیایی/مکانیکی SA-336 F5N را مشخص می کند.

بخش IX: روش های جوش (به عنوان مثال، SMAW، GTAW) برای فولاد Cr-Mo.

مراحل ساخت:

جعل: SA-336 F5N برای شکل دادن به ساختار غلات برتر ساخته شده است.

حفاری: حفاری دقیق حفره های لوله (استانداردهای TEMA برای pitch/tolerance).

درمان حرارتی: نرمال (به 900 °C گرم و خنک هوا) برای تصفیه میکروساخت.

آزمایش و بازرسی:

NDT: آزمایش فوق صوتی (UT) یا رادیوگرافی (RT) برای عیب ها.

تست هیدروستاتیک: ثابت کردن یکپارچگی فشار.

آزمایش سختی: اطمینان از انطباق پس از جوش.

مقایسه با مواد مشابه

ملاحظات کلیدی برای صفحات لوله SA-336 F5N

چالش های جوش: نیاز به الکترود های هیدروژن پایین (به عنوان مثال، E8018-B2) و PWHT سختگیرانه (درمان گرما پس از جوش).

مدیریت استرس حرارتی: باید به گسترش تفاوتی بین لوله ها (به عنوان مثال، فولاد ضد زنگ) و صفحه لوله F5N رسیدگی شود.

حفاظت از خوردگی: پوشش یا پوشش ممکن است برای مایعات بسیار خوردگی (به عنوان مثال کلراید) مورد نیاز باشد.

نتیجه گیری

ورق لوله ASME SA-336 F5N یک انتخاب قوی برای برنامه های متبادل گرما است، که تعادل مقاومت در دمای بالا، مقاومت در برابر خوردگی و جوش پذیری را ارائه می دهد.ساختار استاندارد آن اطمینان از قابلیت اطمینان در صنایع حیاتی مانند پالایشگاه، پتروشیمی و تولید برق.
