شرکت Yuhong Holding Group Co. LTD
 |
| محل منبع: | چین |
| نام تجاری: | YUHONG |
| گواهی: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |

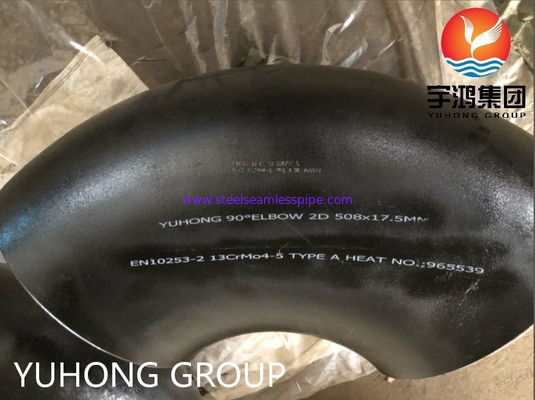

| شماره مدل: | EN10253-2 13CrMo4-5 Type-A |
| مقدار حداقل تعداد سفارش: | 100 کیلو گرم |
|---|---|
| قیمت: | NEGOTIABLE |
| جزئیات بسته بندی: | قاب چوبی / قاب آهنی / بسته با کلاه پلاستیکی |
| زمان تحویل: | 20-80 روز |
| شرایط پرداخت: | T/T، L/C |
| قابلیت ارائه: | 1500 تن در ماه |
| مواد: | فولاد | شکل: | آرنج، سه راهی، کاهنده، کلاه و غیره |
|---|---|---|---|
| ارتباط: | جوش داده شده، رزوه، سوکت و غیره | تکنیک ها: | آهنگری، ریخته گری، فشار دادن، جوش لب به لب، جوشکاری |
| اندازه: | سفارشی | استاندارد: | ANSI، DIN، JIS، و غیره |
| نام محصول: | اتصالات رنگ مشکی، اتصالات پرس، لوله خلاء، اتصالات لوله جوش لب به لب، اتصالات لوله فولادی ضد زنگ | کاربرد: | خط لوله، نفت و گاز و غیره |
| ضخامت: | STD، DIN، SCH40، SGP، SCH10-XXS (2-60mm) | گواهی: | ISO، CE، API، و غیره |
| MOQ: | 1 قطعه | OEM: | تایید کنید |
| بسته: | کارتن، جعبه چوبی و غیره | شرایط پرداخت: | T/T، L/C و غیره |
| فشار: | زیاد، متوسط، کم | درمان سطحی: | گالوانیزه، مشکی و غیره |
| درجه حرارت: | زیاد، متوسط، کم | ||
| برجسته: | en10253-2 زانو فولاد کربنی,زانویی فولاد کربنی جوش خورده,en10253-2 cs زانو |
||
1 دامنه
1.1 این بخش از EN 10253 اتصالات جوشی لب به لب بدون درز و جوش داده شده (زانویی، کاهنده های متحدالمرکز و خارج از مرکز، قطرها و کاهنده های مساوی) ساخته شده از فولادهای زنگ نزن آستنیتی و آستنیتی-فریتی (دوبلکس) را مشخص می کند.سه راهی، کلاه) الزامات تحویل فنی، هیچ الزامات بازرسی خاصی وجود ندارد.
مشخصات:
| مشخصات | EN 10253/1 |
| EN 10253/2 نوع A - کاهش ضریب بار | |
| EN 10253/2 نوع B - ضریب بار کامل | |
| گواهی آزمون | گواهی تست سازنده مطابق با EN10204 3.1، 3.2 / تحت آژانس بازرسی شخص ثالث مانند DNV، LLOYDS، SGS، TUV، ABS ETC / گواهی آزمایش آزمایشگاهی از آزمایشگاه تایید شده NABL. |
| شرایط تحویل | به صورت نرمال و خنثی شده - BR / N / Q / T، ماشینکاری شده، نورد، نورد حرارتی مکانیکی / شکل گرفته، نورد نرمال سازی |
| استاندارد ابعاد | MSS SP44، ANSI B16.48، ANSI B16.36، ANSI B16.28، ANSI B16.47، ANSI B16.5 |
| فرآیند ایجاد کنید | نورد، آهنگری، ماشینکاری |
| انواع | EN 10253 آرنج |
| قطر بیرونی 2 بعدی و اندازه ضخامت دیوار | 1/2 اینچ NB تا 60 اینچ NB (اندازه حفره اسمی) |
| ضخامت دیوار: از 1 میلی متر تا 100 میلی متر | |
| بسته بندی | کلاهک انتهایی پلاستیکی / بسته نرم افزاری / جعبه چوبی / گشاد / بسته بندی پارچه پلاستیکی / پالت چوبی / محافظ اریب |
1.2 محدودیت استفاده
فشار و دمای مجاز مطابق با تکنولوژی موجود و اعمال ضریب ایمنی در مقررات، کدها و استانداردها به عهده مشتری می باشد.به طور کلی، ضریب اتصال برای محاسبه ضخامت یک جزء حاوی یک یا چند جوش لب به لب استفاده می شود، نه دور:
برای تجهیزات آزمایش غیر مخرب تصادفی: 0.85;
برای تجهیزاتی که به جز بازرسی بصری آزمایشات غیر مخرب انجام نمی دهند: 0.7.
1.3 مگر در مواردی که در این بخش از EN 10253 مشخص شده باشد، الزامات فنی عمومی تحویل EN 10021 اعمال می شود.
اتصالات لوله En 10253-2 الزامات فنی خاصی مانند مدل، مارک، درجه فولاد، بسته بندی، اندازه و غیره دارند. درک جزئیات از طریق مشخصات برای مشتریان آسان است.زانویی نوع Bend En 10253-2-2-A شبیه آرنج نوع A است، اما آرنج بلندتر است و فشار ناگهانی روی دیوار را از بین می برد.زانوهای DIN En 10253 2 نوع B بسیار کوتاه هستند و در هنگام چرخش فشار زیادی را تحمل می کنند.با این حال، آرنج‌های BS En 10253-2 Type B و سایر لوازم جانبی ما از کیفیت عالی تشکیل شده‌اند و با دقت آزمایش شده‌اند تا مشتریان ما بتوانند بهترین محصولات را دریافت کنند.
نمودار ابعاد En 10253-2 نوع A Elbow
| EN 10253-1، Bauart 3، 90 درجه | ||||
| DN | دی | تی | اف | ب |
| 15 | 21،3 | 2,0 | 29 | 38 |
| 20 | 26,9 | 2،3 | 29 | 43 |
| 25 | 33،7 | 2،6 | 38 | 56 |
| 32 | 42،4 | 2،6 | 48 | 70 |
| 40 | 48،3 | 2،6 | 57 | 83 |
| 50 | 60،3 | 2,9 | 76 | 106 |
| 65 | 76،1 | 2,9 | 95 | 132 |
| 80 | 88,9 | 3،2 | 114 | 159 |
| 100 | 114،3 | 3،6 | 152 | 210 |
| 125 | 139،7 | 4,0 | 190 | 262 |
| 150 | 168،3 | 4،5 | 229 | 313 |
| 200 | 219،1 | 6،3 | 305 | 414 |
| 250 | 273,0 | 6،3 | 381 | 518 |
| 300 | 323,9 | 7،1 | 457 | 619 |
کاربرد En 10253-2 Elbow
