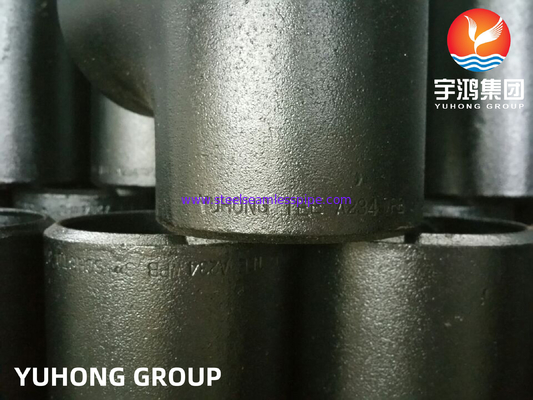

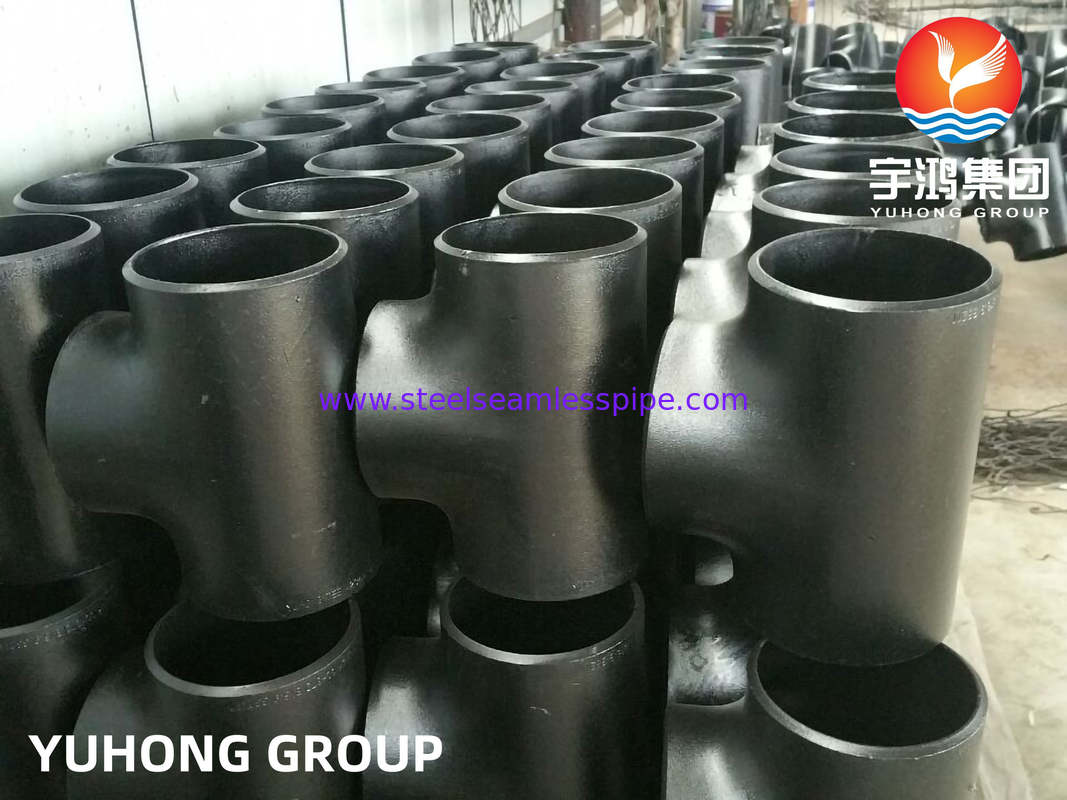

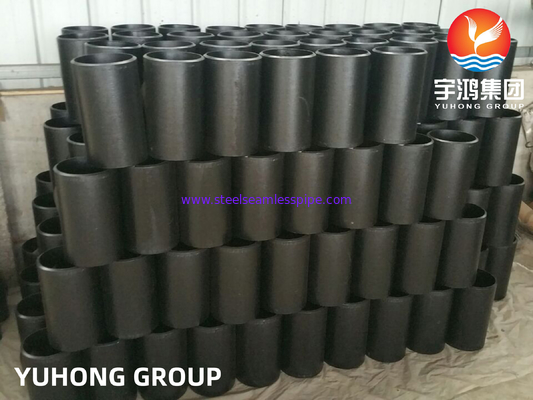

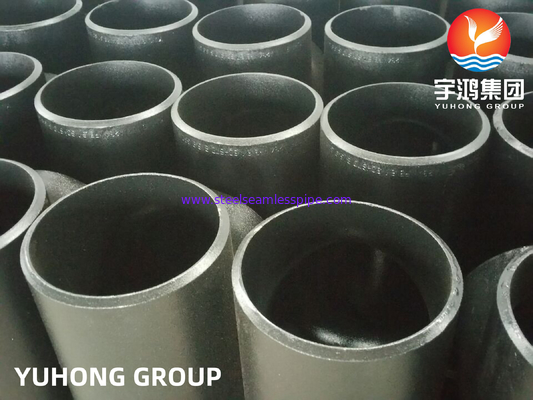

ASTM A234 WPB اتصالات لوله فولادی کربن سه راهی برابر

نمای کلی:

سه راهی برابر WPB یک اتصال تخصصی است که در سیستم‌های لوله‌کشی و لوله‌کشی برای ایجاد یک اتصال که در آن سه لوله به هم می‌رسند استفاده می‌شود. هر سه خروجی از اندازه یکسانی برخوردارند و جریان سیال یا گاز را در سراسر اتصالات امکان پذیر می کنند. بسته به کاربرد معمولاً از موادی مانند فولاد ضد زنگ، PVC یا سایر مواد بادوام ساخته می شود.

به طور معمول، سه راهی برابر WPB برای کارایی و قابلیت اطمینان طراحی شده است، و از حداقل افت فشار در حین حفظ مهر و موم محکم، اطمینان حاصل می کند. این دستگاه می تواند انواع سیالات از جمله آب، نفت و گاز را مدیریت کند که آن را برای مصارف مسکونی، تجاری و صنعتی همه کاره می کند.

این طرح معمولاً دارای سطوح داخلی صاف برای کاهش تلاطم و جلوگیری از مناطق راکد است که می تواند منجر به خوردگی یا مسائل دیگر شود. می توان آن را در پیکربندی های افقی یا عمودی نصب کرد که انعطاف پذیری در طرح را فراهم می کند. سه راهی برابر برای انشعاب بخش های لوله کشی، هدایت جریان بدون تغییرات قابل توجه در فشار یا سرعت ضروری است.

مشخصات کلیدی اغلب شامل گزینه های اندازه، درجه بندی فشار و مقاومت در برابر دما است که شرایط محیطی مختلف را تامین می کند. به طور کلی، سه راهی برابر WPB نقش مهمی در سیستم های توزیع سیال ایفا می کند و بازده عملیاتی را افزایش می دهد و در عین حال از رعایت استانداردهای ایمنی اطمینان می دهد.

مشخصات:

ترکیب شیمیایی:

خواص مکانیکی:

ابعاد:

اندازه اسمی		قطر بیرونی در Bevel (میلی متر)	مرکز تا پایان (میلی متر)
DN	NPS	OD1X OD2	سی	م
15	1/2	21.3	25	25
15*10	1/2 X 3/8	21.3 X 17.1		25
15*8	1/2 X 1/4	21.3 X 13.7		25
20	3/4	26.7	29	29
20 × 15	3/4 X 1/2	26.7 X 21.3		29
20 در 10	3/4 X 3/8	26.7 X 17.1		29
25	1	33.4	38	38
25*20	1 X 3/4	33.4 X 26.7		38
25 × 15	1 1/2	33.4 X 21.3		38
32	1 1/4	42.2	48	48
32 X 25	1 1/4 X 1	42.2 X 33.4		48
32 X 20	1 1/4 X 3/4	42.2 X 26.7		48
32 X 15	1 1/4 X 1/2	42.2 X 21.3		48
40	1 1/2	48.3	57	57
40 x 32	1 1/2 X 1 1/4	48.3 X 42.2		57
40 در 25	1 1/2 X 1	48.3 X 33.4		57
40 در 20	1 1/2 X 3/4	48.3 X 26.7		57
40 در 15	1 1/2 X 1/2	48.3 X 21.3		57
50	2	60.3	64	64
50 در 40	2 X 1 1/2	60.3 X 48.3		60
50 X 32	2 X 1 1/4	60.3 X 42.2		57
50 X 25	2 X 1	60.3 X 33.4		51
50 در 20	2 X 3/4	60.3 X 26.7		44
65	2 1/2	73	76	76
65*50	2 1/2 X 2	73.0 X 60.3		70
65 در 40	2 1/2 X 1 1/2	73.0 X 48.3		67
65 X 32	2 1/2 X 1 1/4	73.0 X 42.2		64
65 X 25	2 1/2 X 1	73.0 X 33.4		57
80	3	88.9	86	86
80 در 65	3 X 2 1/2	88.9 X 73.0		83
80 در 50	3 X 2	88.9 X 60.3		76
80 در 40	3 X 1 1/2	88.9 X 48.3		73
80 X 32	3 X 1 1/4	88.9 X 42.2		70
90	3 1/2	101.6	95	95
90 در 80	3 1/2 X 3	101.6 X 88.9		92
90 X 65	3 1/2 X 2 1/2	101.6 X 73.0		89
90 در 50	3 1/2 X 2	101.6 X 60.3		83
90 در 40	3 1/2 X 1 1/2	101.6 X 48.3		79
100	4	114.3	105	105
100 در 90	4 X 3 1/2	114.3 X 101.6		102
100 در 80	4 X 3	114.3 X 88.9		98
100 X 65	4 X 2 1/2	114.3 X 73.0		95
100 در 50	4 X 2	114.3 X 60.3		89
100 در 40	4 X 1 1/2	114.3 X 48.3		86
125	5	141.3	124	124
125 در 100	5 × 4	141.3 X 114.3		117
125 X 90	5 X 3 1/2	141.3 X 101.6		114
80*125	5 X 3	141.3 X 88.9		111
125 X 65	5 X 2 1/2	141.3 X 73.0		108
125*50	5 X 2	141.3 X 60.3		105
150	6	168.3	143	143
150 X 125	6 × 5	168.3 X 141.3		137
150 در 100	6 X 4	114.3 × 168.3		130
150 در 90	6 X 3 1/2	168.3 X 101.6		127
150 در 80	6 X 3	168.3 X 88.9		124
150*65	6 X 2 1/2	168.3 X 73.0		121
200	8	219.1	178	178
200 X 150	8 X 6	219.1 X 168.3		168
200 X 125	8 × 5	219.1 X 141.3		162
200 در 100	8 X 4	219.1 X 114.3		156
200 X 90	8 X 3 1/2	219.1 X 101.6		152
250	10	273	216	216
250 در 200	10 × 8	273.0 X 219.1		203
250*150	10 × 6	273.0 X 168.3		194
250 X 125	10*5	273.0 X 141.3		191
250 در 100	10*4	273.0 X 114.3		184
300	12	323.8	254	254
300 X 250	12 در 10	323.8 X 273.0		241
300 در 200	12 × 8	323.8 X 219.1		229
300 X 150	12 X 6	323.8 X 168.3		219
300 X 125	12*5	323.8 X 141.3		216
350	14	355.6	279	279
350 در 300	14 X 12	355.6 X 323.8		270
350 X 250	14*10	355.6 X 273.0		257
350 در 200	14 × 8	355.6 X 219.1		248
350 در 150	14 × 6	355.6 X 168.3		238
400	16	406.4	305	305
400 X 350	16*14	406.4 X 355.6		305
400 در 300	16 X 12	406.4 X 323.8		295
400 X 250	16*10	406.4 X 273.0		283
400 در 200	16 × 8	406.4 X 219.1		273
400 در 150	16 X 6	406.4 X 168.3		264
450	18	457	343	343
450 در 400	18 X 16	457.0 X 406.4		330
450 X 350	18 X 14	457.0 X 355.6		330
450 در 300	18 X 12	457.0 X 323.8		321
450 X 250	18 × 10	457.0 X 273.0		308
450 در 200	18 × 8	457.0 X 219.1		298
500	20	508	381	381
500 X 450	20 × 18	508.0 X 457.0		368
500 X 400	20 × 16	508.0 X 406.4		356
500 X 350	20 × 14	508.0 X 355.6		356
500 X 300	20 X 12	508.0 X 323.8		346
500 X 250	20 در 10	508.0 X 273.0		333
500 در 200	20 × 8	508.0 X 219.1		324
550	22	559	419	419
550 در 500	22 X 20	559.0 X 508.0		406
550 X 450	22 X 18	559.0 X 457.0		394
550 در 400	22 X 16	559.0 X 406.4		381
550 X 350	22 X 14	559.0 X 355.6		381
550 X 300	22 X 12	559.0 X 323.8		371
550 X 250	22 × 10	559.0 X 273.0		359
600	24	610	432	432
600 X 550	24 X 22	610.0 X 559.0		432
600 در 500	24 X 20	610.0 X 508.0		432
600 X 450	24 X 18	610.0 X 457.0		419
600 در 400	24 X 16	610.0 X 406.4		406
600 X 350	24 X 14	610.0 X 355.6		406
600 در 300	24 X 12	610.0 X 323.8		397
600 X 250	24 × 10	610.0 X 273.0		384
650	26	660	495	495
650 در 600	26 X 24	660.0 X 610.0		483
650 X 550	26 X 22	660.0 X 559.0		470
650 در 500	26 × 20	660.0 X 508.0		457
650 X 450	26 X 18	660.0 X 457.0		444
650 در 400	26 X 16	660.0 X 406.4		432
650 X 350	26 X 14	660.0 X 355.6		432
650 X 300	26 X 12	660.0 X 323.8		422
700	28	711	521	521
700 X 650	28 X 26	711.0 X 660.0		521
700 در 600	28 X 24	711.0 X 610.0		508
700 X 550	28 X 22	711.0 X 559.0		495
700 در 500	28 X 20	711.0 X 508.0		483
700 X 450	28 X 18	711.0 X 457.0		470
700 در 400	28 X 16	711.0 X 406.4		457
700 X 350	28 X 14	711.0 X 355.6		457
700 X 300	28 X 12	711.0 X 323.8		448
750	30	762	559	559
750 X 700	30 X 28	762.0 X 711.0		546
750 X 650	30 X 26	762.0 X 660.0		546
750 x 600	30 X 24	762.0 X 610.0		533
750 X 550	30 X 22	762.0 X 559.0		521
750 در 500	30 در 20	762.0 X 508.0		508
750 X 450	30 × 18	762.0 X 457.0		495
750 X 400	30 × 16	762.0 X 406.4		483
750 X 350	30 در 14	762.0 X 355.6		483
750 X 300	30 X 12	762.0 X 323.8		473
750 X 250	30 در 10	762.0 X 273.0		460
800	32	813	597	597
800 X 750	32 در 30	813.0 X 762.0		584
800 X 700	32 X 28	813.0 X 711.0		572
800 X 650	32 X 26	813.0 X 660.0		572
800 در 600	32 X 24	813.0 X 610.0		559
800 X 550	32 X 22	813.0 X 559.0		546
800 در 500	32 X 20	813.0 X 508.0		533
800 X 450	32 X 18	813.0 X 457.0		521
800 در 400	32 X 16	813.0 X 406.4		508
800 X 350	32 X 14	813.0 X 355.6		508
850	34	864	635	635
850 X 800	34 X 32	864.0 X 813.0		622
850 X 750	34 در 30	864.0 X 762.0		610
850 X 700	34 X 28	864.0 X 711.0		597
850 X 650	34 X 26	864.0 X 660.0		597
850 در 600	34 X 24	864.0 X 610.0		584
850 X 550	34 X 22	864.0 X 559.0		572
850 در 500	34 X 20	864.0 X 508.0		559
850 X 450	34 X 18	864.0 X 457.0		546
850 در 400	34 X 16	864.0 X 406.4		533
900	36	914	673	673
900 X 850	36 X 34	914.0 X 864.0		660
900 X 800	36 X 32	914.0 X 813.0		648
900 X 750	36 در 30	914.0 X 762.0		635
900 X 700	36 X 28	914.0 X 711.0		622
900 X 650	36 X 26	914.0 X 660.0		622
900 X 600	36 X 24	914.0 X 610.0		610
900 X 550	36 X 22	914.0 X 559.0		597
900 در 500	36 X 20	914.0 X 508.0		584
900 X 450	36 X 18	914.0 X 457.0		572
900 X 400	36 X 16	914.0 X 406.4		559
950	38	965	711	711
950 X 900	38 X 36	965.0 X 914.0		711
950 X 850	38 X 34	965.0 X 864.0		698
950 X 800	38 X 32	965.0 X 813.0		686
950 X 750	38 در 30	965.0 X 762.0		673
950 X 700	38 X 28	965.0 X 711.0		648
950 X 650	38 X 26	965.0 X 660.0		648
950 X 600	38 X 24	965.0 X 610.0		635
950 X 550	38 X 22	965.0 X 559.0		622
950 X 500	38 X 20	965.0 X 508.0		610
950 X 450	38 X 18	965.0 X 457.0		597
1000	40	1016	749	749
1000 X 950	40 در 38	1016.0 X 965.0		749
1000 X 900	40 در 36	1016.0 X 914.0		737
1000 X 850	40 در 34	1016.0 X 864.0		724
1000 X 800	40 x 32	1016.0 X 813.0		711
1000 X 750	40 در 30	1016.0 X 762.0		698
1000 X 700	40 × 28	1016.0 X 711.0		673
1000 X 650	40 × 26	1016.0 X 660.0		673
1000 X 600	40 در 24	1016.0 X 610.0		660
1000 X 550	40 × 22	1016.0 X 559.0		648
1000 در 500	40 در 20	1016.0 X 508.0		635
1000 X 450	40 × 18	1016.0 X 457.0		622
1050	42	1067	762	711
1050 X 1000	42 در 40	1067.0 X 1016.0		711
1050 X 950	42 X 38	1067.0 X 965.0		711
1050 X 900	42 X 36	1067.0 X 914.0		711
1050 X 850	42 X 34	1067.0 X 864.0		711
1050 X 800	42 X 32	1067.0 X 813.0		711
1050 X 750	42 در 30	1067.0 X 762.0		711
1050 X 700	42 X 28	1067.0 X 711.0		698
1050 X 650	42 X 26	1067.0 X 660.0		698
1050 X 600	42 X 24	1067.0 X 610.0		660
1050 X 550	42 X 22	1067.0 X 559.0		660
1050 X 500	42 X 20	1067.0 X 508.0		660
1050 X 450	42 X 18	1067.0 X 457.0		648
1050 X 400	42 X 16	1067.0 X 406.4		635
1100	44	1118	813	762
1100 X 1050	44 X 42	1118.0 X 1067.0		762
1100 X 1000	44 در 40	1118.0 X 1016.0		749
1100 X 950	44 X 38	1118.0 X 965.0		737
1100 X 900	44 X 36	1118.0 X 914.0		724
1100 X 850	44 X 34	1118.0 X 864.0		724
1100 X 800	44 X 32	1118.0 X 813.0		711
1100 X 750	44 در 30	1118.0 X 762.0		711
1100 X 700	44 X 28	1118.0 X 711.0		698
1100 X 650	44 X 26	1118.0 X 660.0		698
1100 X 600	44 X 24	1118.0 X 610.0		698
1100 X 550	44 X 22	1118.0 X 559.0		686
1100 X 500	44 در 20	1118.0 X 508.0		686
1150	46	1168	851	800
1150 X 1100	46 X 44	1168.0 X 1118.0		800
1150 X 1050	46 X 42	1168.0 X 1067.0		787
1150 X 1000	46 در 40	1168.0 X 1016.0		775
1150 X 950	46 X 38	1168.0 X 965.0		762
1150 X 900	46 X 36	1168.0 X 914.0		762
1150 X 850	46 X 34	1168.0 X 864.0		749
1150 X 800	46 X 32	1168.0 X 813.0		749
1150 X 750	46 در 30	1168.0 X 762.0		737
1150 X 700	46 X 28	1168.0 X 711.0		737
1150 X 650	46 X 26	1168.0 X 660.0		737
1150 X 600	46 X 24	1168.0 X 610.0		724
1150 X 550	46 X 22	1168.0 X 559.0		724
1200	48	1219	889	838
1200 X 1150	48 X 46	1219.0 X 1168.0		838
1200 X 1100	48 X 44	1219.0 X 1118.0		838
1200 X 1050	48 X 42	1219.0 X 1067.0		813
1200 در 1000	48*40	1219.0 X 1016.0		813
1200 X 950	48 X 38	1219.0 X 965.0		813
1200 X 900	48 X 36	1219.0 X 914.0		787
1200 X 850	48 X 34	1219.0 X 864.0		787
1200 X 800	48 X 32	1219.0 X 813.0		787
1200 X 750	48 در 30	1219.0 X 762.0		762
1200 X 700	48 X 28	1219.0 X 711.0		762
1200 X 650	48 X 26	1219.0 X 660.0		762
1200 در 600	48 X 24	1219.0 X 610.0		737
1200 X 550	48 X 22	1219.0 X 559.0		737
یادداشت ها 1) علاوه بر استانداردهای فوق، استانداردهای GB/T 10752، SH 3408، SH 3409، HG/T 21635، HG/T 21631، SY/T 0510، DL/T 695، EN 10253 و غیره نیز اعمال می شود. 2) برای سه راهی ها و صلیب های مستقیم با DN 650 (NPS 26) و سه راهی ها و صلیب های کاهش دهنده با DN 350 (NPS 14)، استفاده از اندازه های خروجی توصیه می شود (به این معنی که می توان از اندازه های دیگر استفاده کرد). 3) برای سه راهی ها و صلیب ها با سایزهای بزرگتر از جدول فوق، با توجه به سایز مورد توافق خریدار و سازنده یا با توجه به سایز سازنده عرضه می شود.

کاربرد:

1. سیستم های لوله کشی: سه راهی فولاد کربنی WPB اغلب در سیستم های لوله کشی برای توزیع جریان آب یا گاز به چندین فیکسچر یا شاخه استفاده می شود. از آنها برای ایجاد اتصالات بین لوله های اصلی و خطوط شاخه استفاده می شود.

2. صنعت نفت و گاز: سه راهی فولاد کربنی WPB به طور گسترده در صنعت نفت و گاز برای حمل و نقل نفت، گاز و سایر سیالات استفاده می شود. آنها نقش مهمی در سیستم های خط لوله ایفا می کنند و امکان انشعاب خطوط لوله و تغییر جهت جریان را فراهم می کنند.

3. کارخانه های فرآوری شیمیایی: در کارخانه های فرآوری شیمیایی، سه راهی فولاد کربنی WPB برای توزیع مواد شیمیایی یا سیالات به واحدهای پردازش یا راکتورهای مختلف استفاده می شود. آنها وسیله ای قابل اعتماد و کارآمد برای اتصال لوله ها و اطمینان از کنترل جریان مناسب ارائه می کنند.

4. سیستم های HVAC: سیستم های گرمایش، تهویه و تهویه مطبوع (HVAC) اغلب از سه راهی فولاد کربنی WPB برای تسهیل توزیع هوا یا جریان مبرد در داخل ساختمان استفاده می کنند. سه راهی ها برای ایجاد اتصالات شاخه ای برای مناطق یا مناطق مختلف استفاده می شود.

5. نیروگاه های تولید برق: نیروگاه ها، از جمله نیروگاه های حرارتی و نیروگاه های هسته ای، از سه راهی فولاد کربنی WPB در سیستم های لوله کشی خود استفاده می کنند. آنها به توزیع بخار، آب یا سایر سیالات مورد نیاز برای فرآیندهای تولید برق کمک می کنند.
