فلنج کور عینکی A182 F316L شکل 8 B16.48، قطعات لوله فولاد ضد زنگ

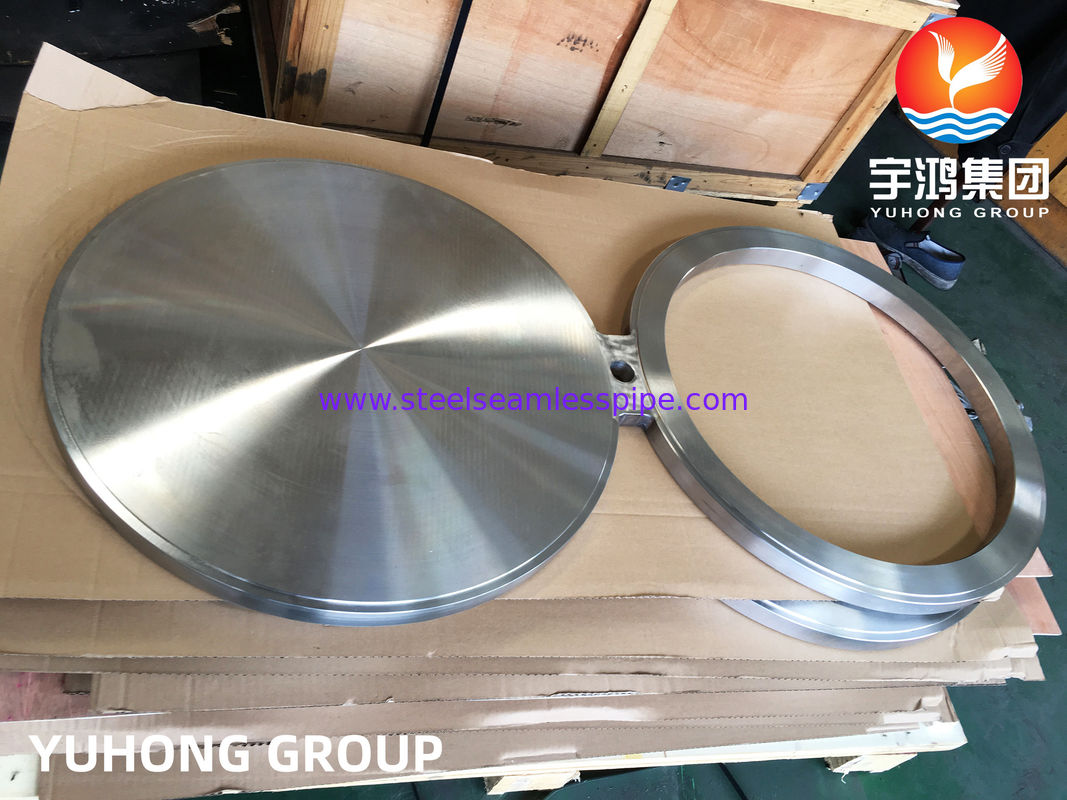

فلنج کور عینکی شکل 8 F316L یک دستگاه جداسازی خط لوله ساخته شده از فولاد ضد زنگ فوق کم کربن (F316L) است. این فلنج که به شکل عدد "8" طراحی شده است، دارای یک صفحه کور جامد در یک انتها برای مسدود کردن کامل جریان سیال و یک صفحه حلقه توخالی در انتهای دیگر برای عبور خط لوله است که امکان جداسازی فیزیکی را از طریق چرخش فراهم می کند.

این فلنج با بهره‌مندی از مقاومت عالی در برابر خوردگی بین دانه‌ای و خوردگی حفره‌ای ماده F316L، به ویژه برای محیط‌های شیمیایی یا دریایی با دمای بالا و خورندگی بالا مناسب است. سطح آن معمولاً با اسیدشویی و غیرفعال‌سازی برای تشکیل یک لایه اکسید متراکم، که دوام آن را افزایش می‌دهد، پردازش می‌شود. سطح آب‌بندی با دقت ماشین‌کاری شده تا از نشت صفر اطمینان حاصل شود، که باعث می‌شود در سیستم‌های خط لوله حیاتی مانند صنایع نفت، گاز طبیعی و انرژی هسته‌ای که نیاز به جداسازی ایمنی مطلق دارند، به طور گسترده مورد استفاده قرار گیرد.

فلنج کور عینکی A182 F316L با طراحی شکل 8 و مطابق با B16.48 نوع خاصی از فلنج کور عینکی است که برای استفاده در سیستم‌های لوله‌کشی صنعتی طراحی شده است. در زیر جزئیات مشخصات آن آورده شده است:

1. ماده A182 F316L

A182 به مشخصات ASTM A182 اشاره دارد که مشخصات فلنج‌ها، اتصالات، شیرها و قطعات لوله آلیاژی و فولاد ضد زنگ فورج شده یا نورد شده است.

F316L درجه ماده است:

• "F" نشان می‌دهد که این ماده فورج شده است.

• 316L به نسخه کم کربن فولاد ضد زنگ 316 اشاره دارد که مقاومت برتری در برابر خوردگی، به ویژه در محیط‌های غنی از کلرید، مانند صنایع دریایی یا شیمیایی، ارائه می‌دهد.

• "L" در 316L به معنای محتوای کربن کمتر آن است که آن را کمتر مستعد رسوب کاربید می‌کند و قابلیت جوشکاری و مقاومت آن را در برابر خوردگی بین دانه‌ای بهبود می‌بخشد.

2. فلنج کور عینکی (شکل 8)

• فلنج کور عینکی از دو دیسک تشکیل شده است: یکی فلنج کور (پوشاننده خط لوله) و دیگری یک دهانه تمام جریان است. طراحی شکل 8 به شکل خاصی از کور اشاره دارد که اغلب برای نصب و جابجایی آسان‌تر استفاده می‌شود.

• طراحی شکل 8 معمولاً دارای شکل "عینکی" است که در آن یک قسمت دهانه را می‌پوشاند و قسمت دیگر اجازه جریان خط لوله را می‌دهد. این عملکرد دوگانه آن را برای جداسازی و مسدود کردن موقت جریان در خط لوله، که امکان نگهداری یا اصلاح سیستم را فراهم می‌کند، مناسب می‌سازد.

• این فلنج معمولاً بین دو فلنج نصب شده و با پیچ یا جوش در جای خود محکم می‌شود.

3. استاندارد B16.48

B16.48 به استاندارد ASME B16.48 اشاره دارد که الزامات طراحی، مواد و آزمایش فلنج‌های کور عینکی مورد استفاده در سیستم‌های لوله‌کشی را پوشش می‌دهد.

• این استاندارد ابعاد، تلرانس‌ها و سایر خواص مکانیکی را برای اطمینان از یکنواختی و سازگاری در سیستم‌های مختلف تعریف می‌کند.

• B16.48 بخشی از سری ASME B16 است که سایر قطعات لوله‌کشی مانند فلنج‌ها و اتصالات را نیز پوشش می‌دهد.

• استاندارد B16.48 تضمین می‌کند که فلنج‌های کور عینکی از نظر ابعادی صحیح و برای استفاده در کاربردهای فشار بالا یا حیاتی ایمن هستند.

4. کاربردها

فلنج کور عینکی A182 F316L شکل 8 B16.48 عمدتاً در موارد زیر استفاده می‌شود:

• سیستم‌های لوله‌کشی در کاربردهای شیمیایی، پتروشیمی و دریایی که مقاومت بالا در برابر خوردگی، به ویژه از کلرید، مورد نیاز است.

• جداسازی خطوط لوله برای نگهداری یا تعمیر.

• محیط‌های فشار بالا و دمای بالا که فلنج باید شرایط عملیاتی سخت را تحمل کند.

• سیستم‌هایی که نیاز به نگهداری مکرر دارند و جداسازی و بازیابی جریان اغلب ضروری است.

5. ویژگی‌های کلیدی

• جنس: مقاومت بالا در برابر خوردگی به دلیل فولاد ضد زنگ 316L.

• طراحی: شکل 8 برای سهولت استفاده و جداسازی بهتر جریان.

• انطباق: مطابق با ASME B16.48 برای ابعاد ثابت و استانداردهای ایمنی.

• تطبیق‌پذیری: قابل استفاده در سیستم‌های فشار بالا و دمای بالا.

• مقاومت در برابر خوردگی: به دلیل ترکیب 316L در محیط‌های دریایی، شیمیایی و اسیدی عالی است.

6. مزایای فلنج کور عینکی A182 F316L

• دوام برتر: ماده 316L استحکام و مقاومت عالی در برابر اکسیداسیون و خوردگی را ارائه می‌دهد و آن را برای محیط‌های سخت یا دمای بالا ایده‌آل می‌سازد.

• سهولت نگهداری: طراحی کور عینکی امکان نصب و حذف آسان را فراهم می‌کند و جداسازی کارآمد بخش‌هایی از خط لوله را در طول نگهداری فراهم می‌آورد.

• عمر طولانی سرویس: محتوای کم کربن در فولاد ضد زنگ 316L مقاومت آن را در برابر خوردگی بین دانه‌ای بهبود می‌بخشد و عمر طولانی‌تری را در محیط‌های چالش‌برانگیز تضمین می‌کند.
