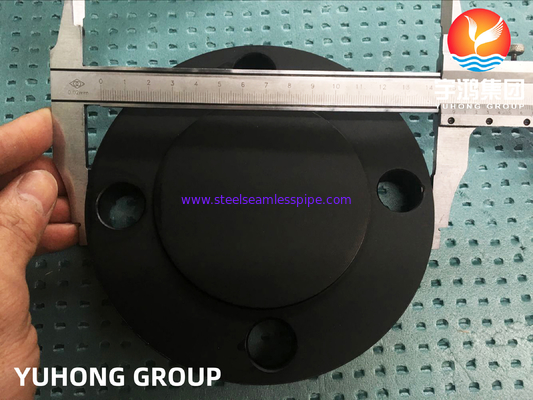

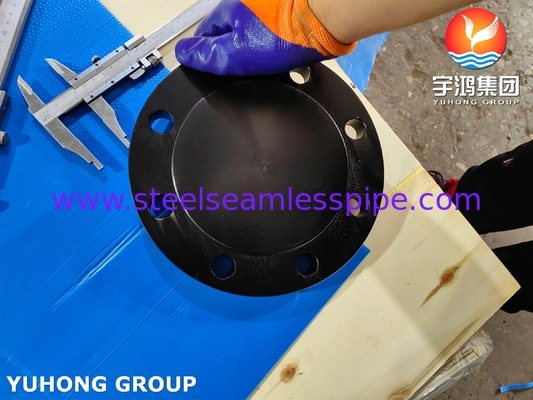

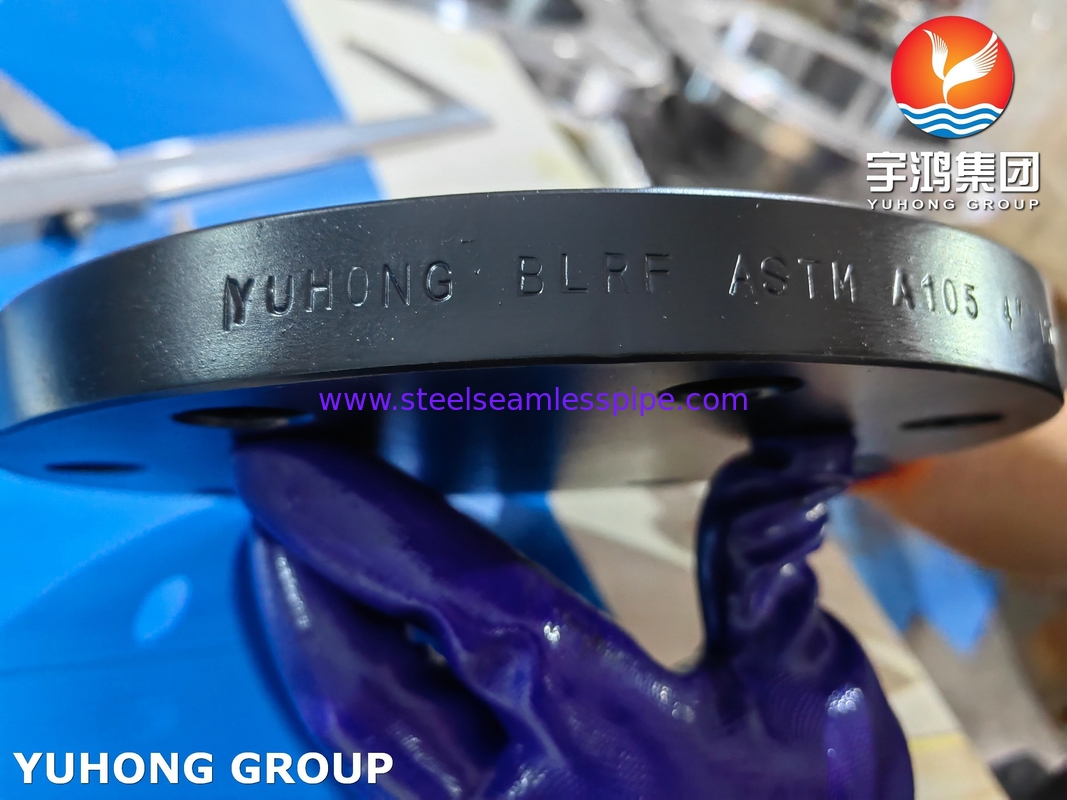

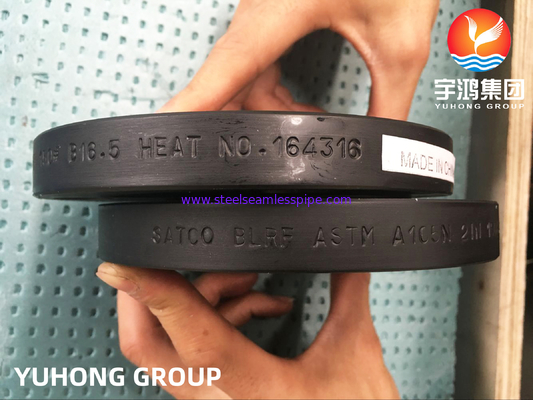

فلنج کور فولاد کم کربن A105، آهنگری شده و نرمالیزه شده، ASME B16.5 / EN1092-1، مورد استفاده در خطوط لوله نفت و گاز

فلنج های فولادی کربنی ASTM A105—راه حل اصلی تحمل فشار برای سیستم های خطوط لوله با فشار بالا


مقدمه:
فلنج های A105 که از طریق فرآیندهای آهنگری دقیق ساخته شده اند، برای کاربردهای فشار بالا و دمای بالا در صنایع نفت، شیمیایی و نیرو طراحی شده اند. با مقاومت کششی 485 مگاپاسکال، مقاومت در برابر دما از -29 درجه سانتیگراد تا 425 درجه سانتیگراد و انطباق با NACE، استانداردهای قابلیت اطمینان را برای اتصالات خط لوله دوباره تعریف می کنند.

تصویرسازی مزایای فنی

1. عملکرد مواد

• مقاومت و چقرمگی بالا:
  عملیات نرمالیزه (A105N) ساختار دانه را اصلاح می کند و مقاومت کششی ≥485 مگاپاسکال، سختی ≤187 HB و ازدیاد طول ≥22%—بسیار فراتر از عمر خستگی فلنج های فولادی ریخته گری را ارائه می دهد.

• تضمین مقاومت در برابر خوردگی:
  آزمون های HIC (ترک خوردگی ناشی از هیدروژن) و SSC (خوردگی تنش سولفید) را پشت سر می گذارد، مطابق با ISO 15156/NACE MR0175، که قابلیت اطمینان را در محیط های نفت/گاز غنی از گوگرد تضمین می کند.

2. تولید دقیق

• فناوری آهنگری با قالب بسته:
  از قالب های دقیق برای هم ترازی جریان دانه با کانتورهای فلنج استفاده می کند، که تخلخل و جداسازی را از بین می برد و در عین حال ظرفیت فشار را تا 30٪ افزایش می دهد.

• ماشینکاری CNC کامل:
  زبری سطح آب بندی ≤Ra 3.2 μm، دقت موقعیت سوراخ پیچ ±0.05 میلی متر، که آب بندی بدون نشتی را تضمین می کند.

3. طراحی سبک وزن

• تنها 70٪ وزن فلنج های فولادی ریخته گری معادل را دارد، که تلاش نصب و هزینه های لجستیکی را کاهش می دهد—ایده آل برای فضاهای هوایی یا محدود.

تضمین کیفیت: گواهینامه ها و بازرسی ها

• گواهینامه های بین المللی دوگانه:
  مطابق با ASME B16.5 (ایالات متحده)، EN1092-1 (اتحادیه اروپا) و HG/T20615 (چین)، پوشش دهنده رتبه بندی فشار PN6–PN100/Class 150–2500.

• کنترل کیفیت انتها به انتها:
  طیف سنجی (ترکیب) → آزمایش اولتراسونیک (نقص) → آزمایش سختی (HB 140–180)

• مستندات:
  شامل گواهی مواد EN 10204 3.1 و گزارش های آزمایش شخص ثالث در صورت نیاز.

انواع فلنج فولادی کربنی

ترکیب شیمیایی معمولی فولاد کربنی ASTM A105 (بر حسب وزن %)

توجه: عناصری مانند Cu، Ni، Cr، Mo و V به عنوان عناصر باقیمانده در نظر گرفته می شوند، مگر اینکه توسط الزامات تکمیلی (به عنوان مثال، S5، S6) مشخص شده باشند.

ASTM A105 —— خواص مکانیکی

کاربردهای فلنج کور فولادی کم کربن A105
