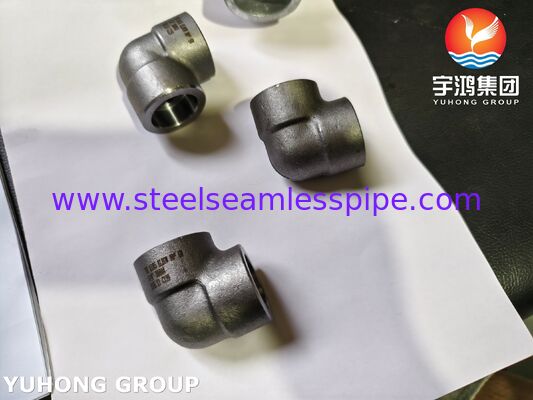

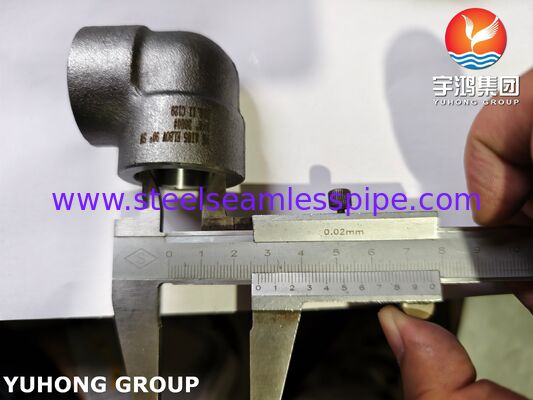

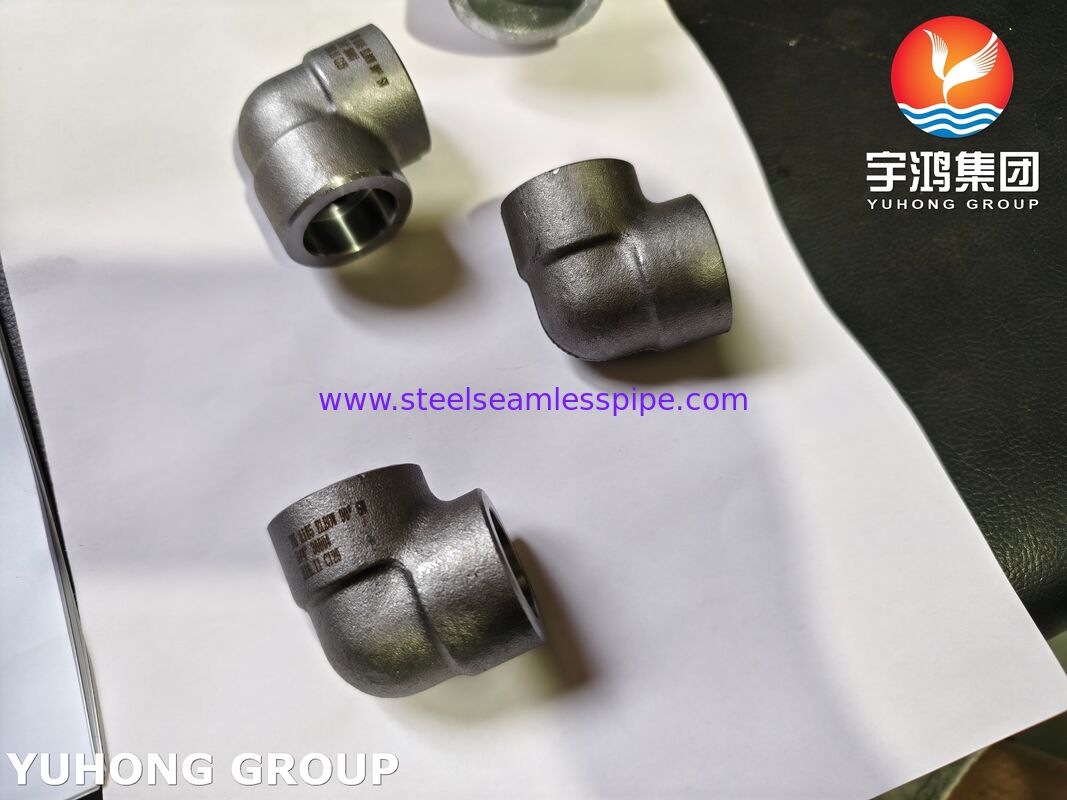

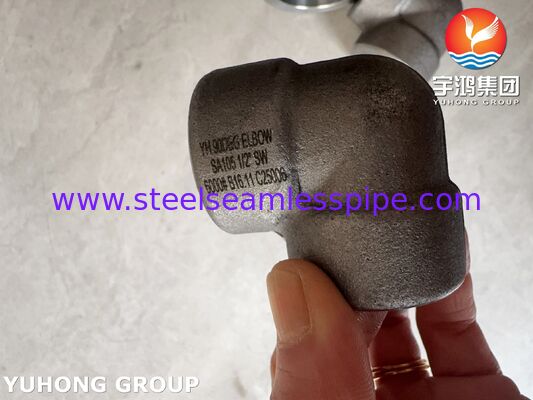

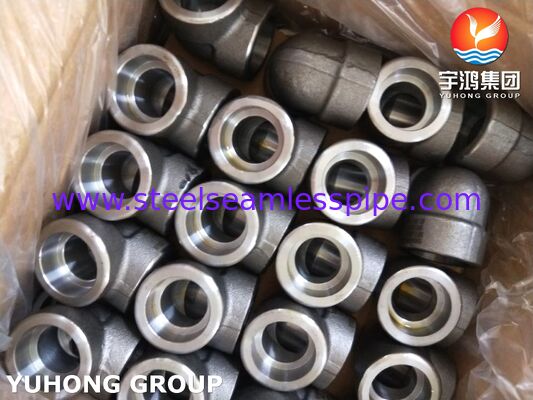

زانویی جوش سوکتی A105 (SW) اتصالات فورج شده فولاد کربنی، اتصالات رزوه ای / NPT ASME B16.11​

زانویی جوش سوکتی A105 یک اتصال لوله است که در سیستم های لوله کشی با فشار بالا استفاده می شود، عمدتاً برای تغییر جهت یک خط لوله (به عنوان مثال، 90 درجه یا 45 درجه). این یک مفهوم واحد نیست، بلکه یک اصطلاح حرفه ای است که مواد خاص (A105) و یک شکل اتصال خاص (جوش سوکتی) را ترکیب می کند.

برای تسهیل درک سریع، می توانیم آن را به دو قسمت تقسیم کنیم: "A105" و "زانویی جوش سوکتی":

• A105 - استاندارد مواد
  این به فورج های فولاد کربنی اشاره دارد که با استاندارد آمریکایی ASTM A105 مطابقت دارند. این ماده استحکام، شکل پذیری و چقرمگی خوبی را ارائه می دهد و آن را برای سیستم های لوله کشی تحت فشار در دماهای محیط و بالا مناسب می کند.

• زانویی جوش سوکتی - روش اتصال و عملکرد
  این به یک زانویی اشاره دارد که از یک جوش سوکتی برای اتصال استفاده می کند. این اتصال دارای یک "سوکتی" در انتهای خود است. در حین نصب، لوله در این سوکت قرار می گیرد و سپس یک جوش گوشه در پورت اعمال می شود. این روش اتصال به دلیل سهولت در تراز و جوش های محکم شناخته شده است و آن را به ویژه برای لوله کشی با قطر کم و فشار بالا مناسب می کند.

ویژگی ها و مشخصات کلیدی

این نوع زانویی معمولاً دارای ویژگی های زیر است:

• فرآیند تولید: عمدتاً فورج شده. فرآیند فورج منجر به یک ساختار فلزی متراکم تر با استحکام بالاتر نسبت به اتصالات ریخته گری می شود و آن را برای مقاومت در برابر فشار بالا مناسب می کند.

• اندازه و فشار:

  • محدوده اندازه: معمولاً برای خطوط لوله با قطر کم DN50 (تقریباً 2 اینچ) و کمتر استفاده می شود.

  • رتبه بندی فشار: کلاس های رایج شامل 3000LB، 6000LB و 9000LB است. رتبه بندی های بالاتر نشان دهنده ظرفیت تحمل فشار بیشتر است. یک نمونه معمولی یک زانویی جوش سوکتی DN50 است که می تواند به رتبه کلاس 3000 پوند برسد.

چرا زانویی های جوش سوکتی؟

• مقاوم در برابر نشت: فرآیند جوشکاری برای اتصالات جوش سوکتی یک پیوند قوی و محکم ایجاد می کند.

• دوام: فولاد کربنی A105 دارای استحکام، چقرمگی و مقاومت خوبی در برابر فشار است و آن را برای اکثر کاربردهای صنعتی مناسب می کند.

• جمع و جور بودن: جوش های سوکتی یک راه حل جمع و جور و مرتب را در مقایسه با انواع دیگر اتصالات مانند اتصالات رزوه ای ارائه می دهند که ممکن است در فشار بالا مستعد نشت باشند.
