توضیحات محصول جزئیات

مشخصات:

ASME SA516-2021

NDT:

UT، PT MT

درجه:

70N

درخواست:

مبدل حرارتی، بویلر، مخزن تحت فشار، راکتور شیمیایی، نیروگاه، انرژی، پتروشیمی

برجسته کردن:

ورق لوله ثابت کربن فولاد

ورق لوله مبدل حرارتی Gr.70N

ورق لوله دیگ های دقیق

پاورپوینت ASME SA516 Gr.70N لوله ثابت برای دیگ های جوش قابل جوش

صفحه لوله به طور گسترده ای در کاربردهای مختلف صنعتی استفاده می شود، از جمله مبادلات گرما، دیگ ها، ظروف تحت فشار، توربین های بخار،و سیستم های بزرگ تهویه مطبوع مرکزی.

از سوی دیگر، برگه های لوله ای با دقت بالا به طور عمده در ظروف شیمیایی برای عملیات مانند مبادله گرما پوسته و لوله، دیگ ها، ظروف تحت فشار، تهویه کننده ها،سیستم های تهویه مطبوع مرکزیاین لوله ها عملکرد مهمی را برای پشتیبانی از واحدهای ثابت پوسته و لوله انجام می دهند.

با توجه به ترکیب فلزی آنها، ورق های لوله دارای سفتی برجسته و عملکرد رسانایی حرارتی هستند.

یک صفحه لوله ثابت SA516 Gr.70N یک قطعه مورد استفاده در مبادلات گرما و ظروف فشار است.که یک ماده با قدرت بالا است که به دلیل سختی و جوش پذیری عالی آن، معمولا در ساخت ظروف تحت فشار استفاده می شود..

صفحه لوله برای نگه داشتن لوله های مبادله گرما در محل طراحی شده است و یک مهر بین لوله ها و پوسته مبادله گرما فراهم می کند.صفحه لوله ایستاده به طور معمول به پوسته مبدل گرما جوش داده می شود و به عنوان یک نقطه ثابت برای لوله های متصل به.

SA516 درجه 70 درخواست معمول عادی اگر ضخامت بیش از 40 میلی متر، در غیر این صورت، تحویل معمول گانگ استیل در ایستگاه رول گرم یا کنترل رول.70+N یا A516gr70N به این معنی است که درجه فولاد باید در هر ضخامت نرمال شود.

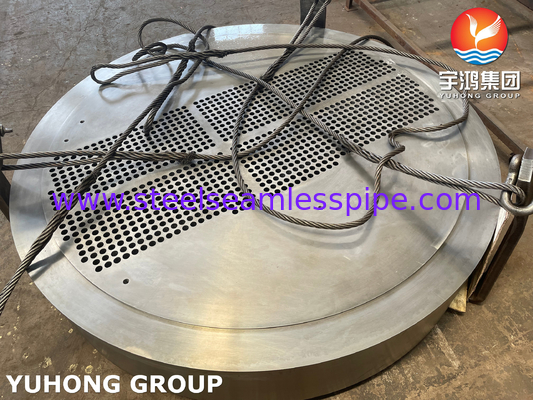

پاورپوینت ASME SA516 Gr.70N لوله ثابت برای دیگ های جوش قابل جوش 0

SA 516 GR.70 در مقابل 70N

SA 516 GR.70 و 70N درجه های ظرف های تحت فشار هستند که می توانند بر اساس ویژگی های خاصی تمایز یابند.

GR.70N یک فلز در یک حالت عادی است. GR.70 تحت فرآیند عادی سازی قرار نمی گیرد.
درجه استاندارد 70N دارای انعطاف پذیری و سختی برتر نسبت به ماده A516 70 است.

صفحه لوله ثابت در مبادله گرما سر شناور کجاست؟

صفحه لوله در انتهای سر عقب پوسته دارای قطر کمی کوچکتر از پوسته است، که اجازه می دهد بسته را از طریق پوسته بکشند.استفاده از یک سر شناور به این معنی است که گسترش حرارتی می تواند اجازه داده شود و بسته لوله می تواند برای تمیز کردن برداشته شود.

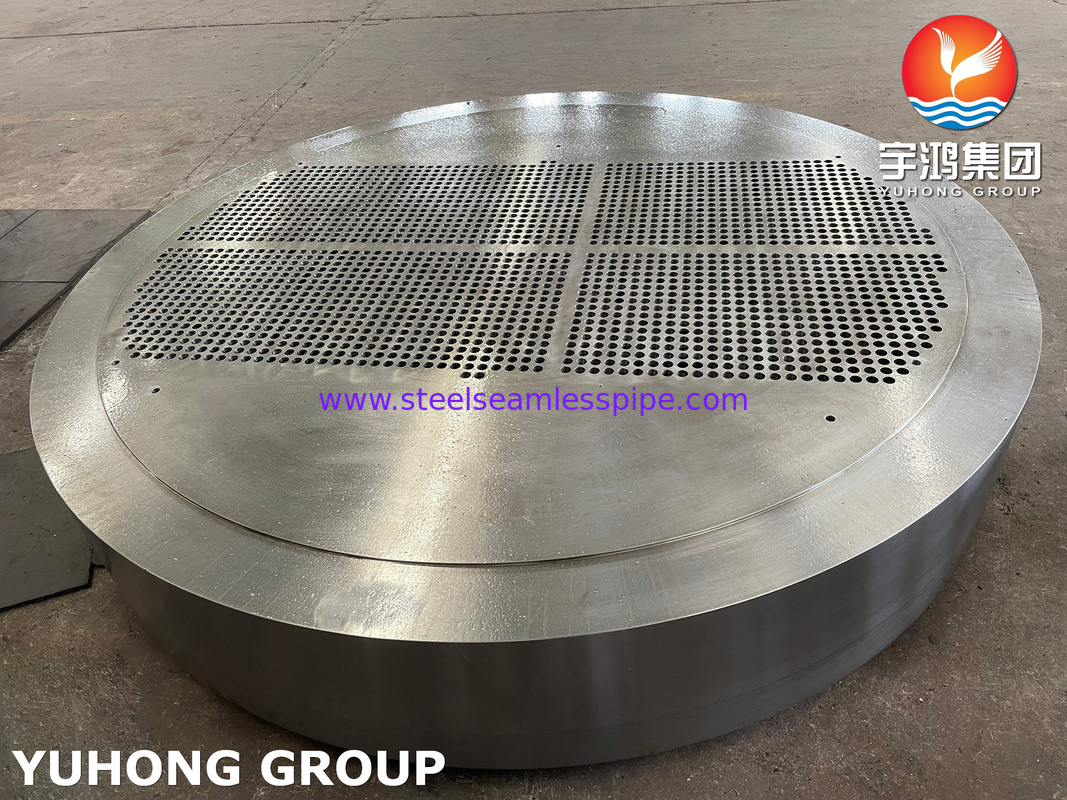

پاورپوینت ASME SA516 Gr.70N لوله ثابت برای دیگ های جوش قابل جوش 1

ترکیب شیمیایی A516 GR70

C	آره	م	P	S	ال	Cr	ک	نه	مو	Nb	تو	V
0.18	0.4	0.95/150	0.015	0.008	0.02 (دقيقه)	0.3	0.3	0.3	0.08	0.01	0.03	0.02

مواد معادل

استاندارد بریتانیا	استاندارد اروپا	ASTM/ASME
BS1501-224-490A/B	EN10028 P355GH	A/SA516 - درجه 70

الزامات مکانیکی

خواص مکانیکی	ارزش
قدرت کششی، MPa (ksi)	485-620 (70-90)
قدرت کششی، در دقیقه MPa (ksi)	260 (38)
کمترین طول کشش، % 200 mm (8 in)	17
کمترین طول کشش، % 50 mm (2 in)	21
