خلاصه:

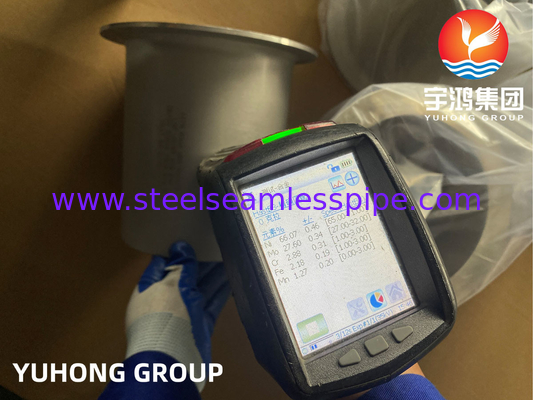

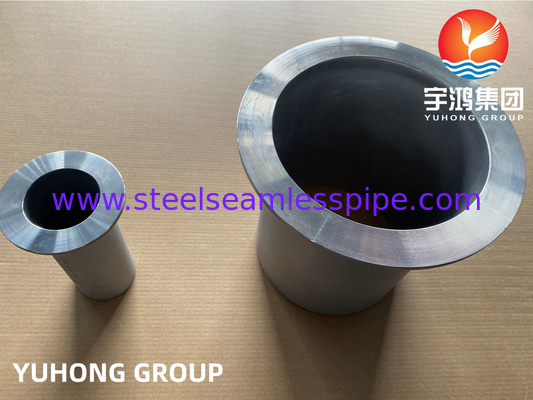

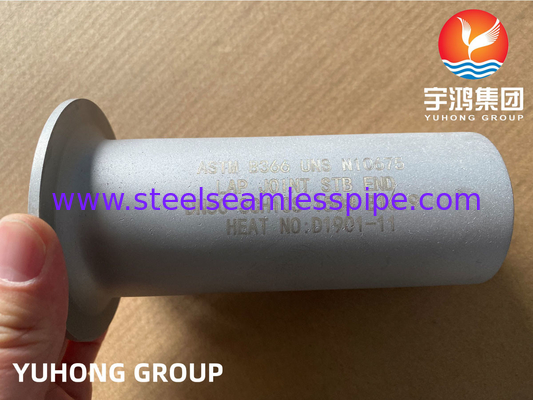

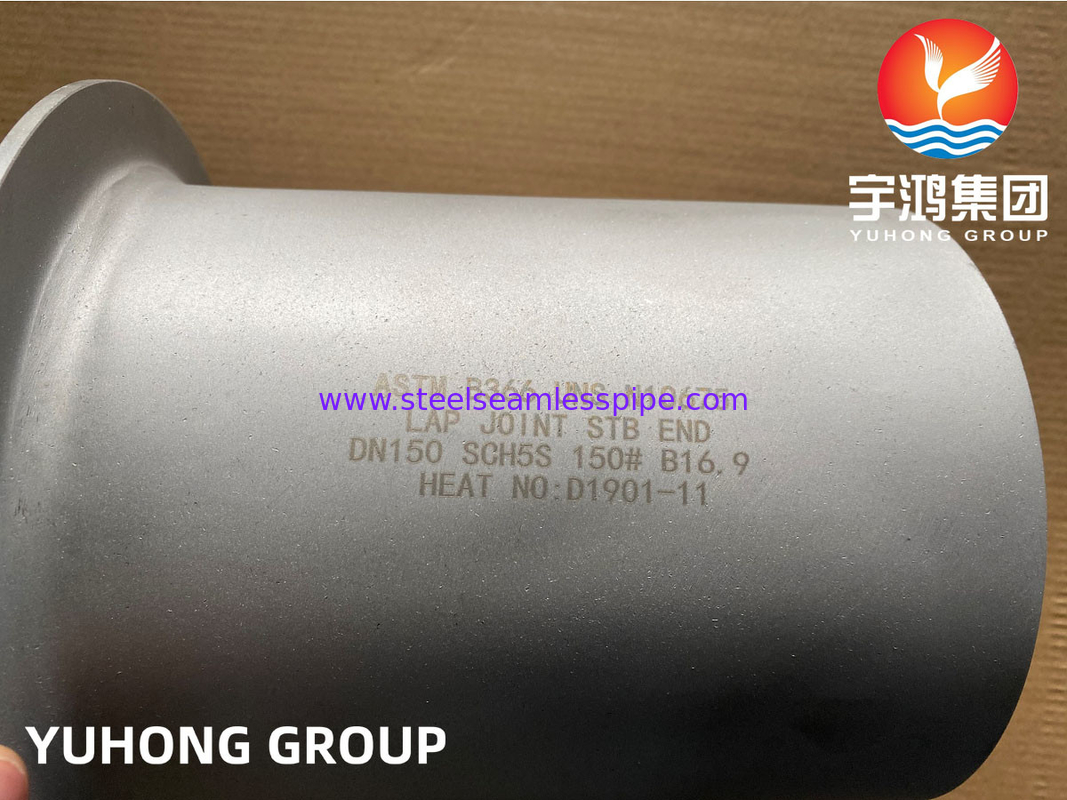

استیلوی B3 Lap Joint Stub End یک قطعه تخصصی ساخته شده از استیلوی B3 است.یک آلیاژ نیکل مولیبدن با عملکرد بالا که به دلیل مقاومت استثنایی خود در برابر اسید هیدروکلوریک در تمام غلظت ها و دمای شناخته شده استاین آلیاژ همچنین مقاومت عالی در برابر سوراخ شدن، ترک خوردگی استرس و اکسیداسیون را نشان می دهد و آن را برای محیط های خوردگی ایده آل می کند.

انتهای ستون مفصل حلق دارای یک پروفایل مسطح است که اجازه اتصال آسان به فلنج های لوله را می دهد و یک رابط ایمن و ضد نشت را فراهم می کند. طراحی آن استفاده از فلنج پشتیبان شل را تسهیل می کند ،امکان جمع آوری و جدا کردن ساده، که به ویژه در عملیات نگهداری سودمند است.

ویژگی های اصلی Hastelloy B3 شامل:

- مقاومت در برابر خوردگی: مقاومت برجسته در برابر محیط های کاهش دهنده، به ویژه در اسیدهای آلی و غیرآلی، افزایش دوام در کاربردهای پردازش شیمیایی خشن.

- ثبات دمایی: خواص مکانیکی خود را در طیف گسترده ای از دما حفظ می کند و اطمینان از قابلیت اطمینان عملکرد در شرایط مختلف عملیاتی را تضمین می کند.

- قابلیت ساخت: آلیاژ را می توان به راحتی جوش داد و شکل داد، که امکان سفارشی سازی در کاربردهای مختلف صنعتی را فراهم می کند.

- انعطاف پذیری: مناسب برای استفاده در پردازش شیمیایی، صنایع پتروشیمی و سایر کاربردهایی که در آن رسانه های تهاجمی وجود دارد، نقش آن را در سیستم های بحرانی تقویت می کند.

مشخصات:

ترکیب شیمیایی:

خواص مکانیکی:


ابعاد:

اندازه اسمی		OD سیلندر (ملی متر)		طول (ملی متر)		شعاع فیله (ملی متر)		قطر بازو (ملی متر)
DN	NPS	OD		F		R		G
		مکس	دقیقه ای	نوع بلند	نوع کوتاه	A	B حداکثر
15	1/2	22.8	20.5	76	51	3	0.8	35
20	سه چهارم	28.1	25.9	76	51	3	0.8	43
25	1	35.0	32.6	102	51	3	0.8	51
32	1 1/4	43.6	41.4	102	51	5	0.8	64
40	1 1/2	49.9	47.5	102	51	6	0.8	73
50	2	62.4	59.5	152	64	8	0.8	92
65	2 1/2	75.3	72.2	152	64	8	0.8	105
80	3	91.3	88.1	152	64	10	0.8	127
90	سه و نیم	104.0	100.8	152	76	10	0.8	140
100	4	116.7	113.5	152	76	11	0.8	157
125	5	144.3	140.5	203	76	11	1.6	186
150	6	171.3	167.5	203	89	13	1.6	216
200	8	222.1	218.3	203	102	13	1.6	270
250	10	277.2	272.3	254	127	13	1.6	324
300	12	328.0	323.1	254	152	13	1.6	381
350	14	359.9	354.8	305	152	13	1.6	413
400	16	411.0	405.6	305	152	13	1.6	470
450	18	462.0	456.0	305	152	13	1.6	533
500	20	514.0	507.0	305	152	13	1.6	584
550	22	565.0	558.0	305	152	13	1.6	641
600	24	616.0	609.0	305	152	13	1.6	692
يادداشت: 1) هنگامی که از نوع کوتاه در فلنج های بزرگتر با PN 50 و PN 110 ((300 و 600 پوند) و در فلنج های با PN 150 ((900 پوند) و بالاتر استفاده می شود،یا نوع بلند در فلنج بزرگتر با PN 260 و PN 420 ((1500 و 2500LB استفاده می شود)، طول بطری می تواند اضافه شود تا جوش قابل اجرا باشد، طول اضافه شده باید توسط سازنده و خریدار مذاکره شود. 2) اگر از سطح تماس TG و MFM فلنج استفاده شود، ضخامت مفاصل اضافه می شود و ضخامت اضافه کردن باید طول پایه F را افزایش دهد (در آن گنجانده نمی شود). 3) شعاع فیله R ((نوع A) باید مطابق با شعاع فلنج های آزاد مطابق GB/T 9118.1 9118.2 یا ASME B16 باشد.5شعاع فیله R (نوع B) فقط برای استانداردهای MSS SP-43 با طول کوتاه F اعمال می شود. 4) قطر گره گره G باید مطابق با سطح استاندارد ماشینکاری که در ASME B16.5 نشان داده شده است باشد و پشت گره باید مطابق با سطح نصب ماشینکاری شود.اندازه K مشخص شده در ASME B 16.5 اعمال می شود. 5) حداقل ضخامت مفصل لبه t نباید کمتر از ضخامت دیواره لوله باشد.
