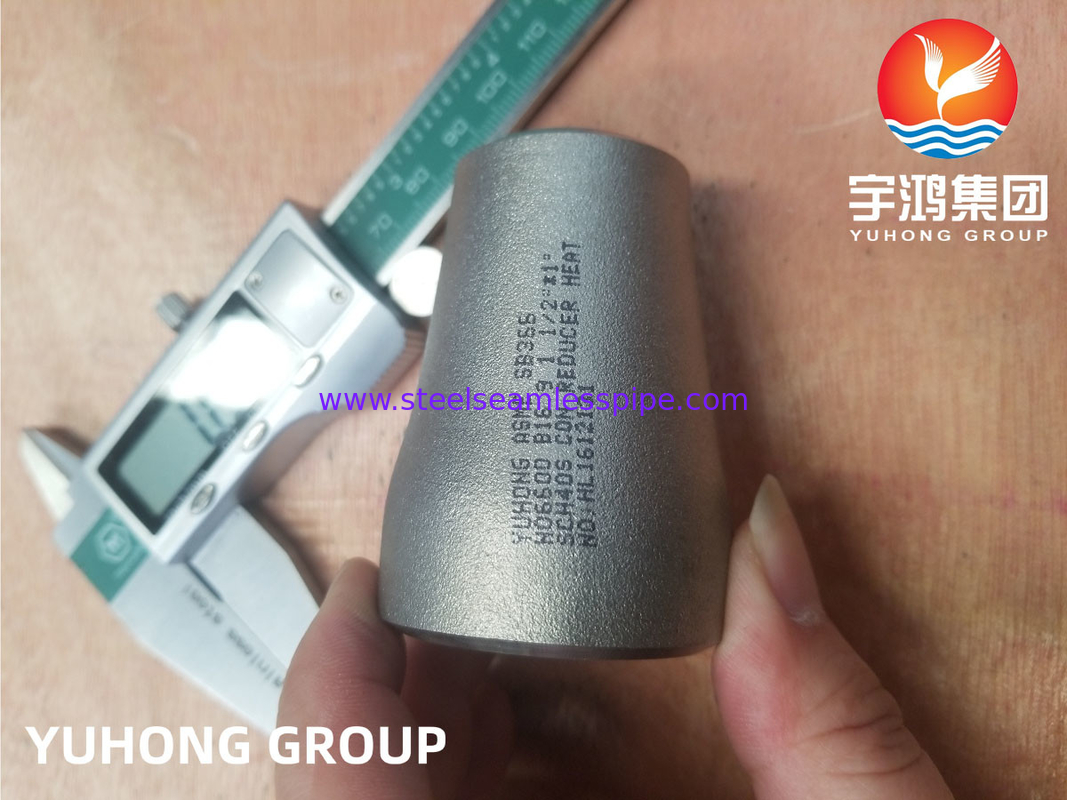

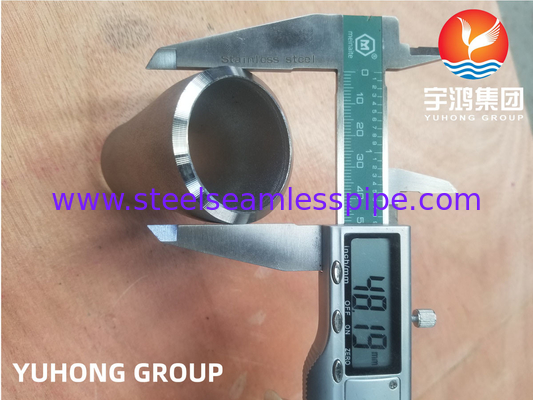

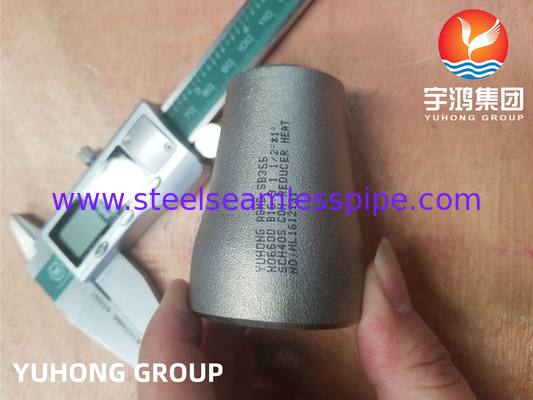

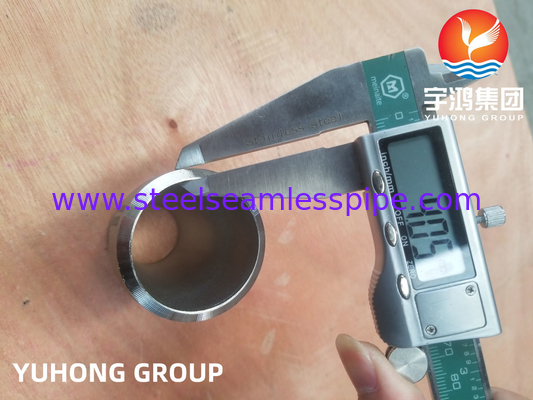

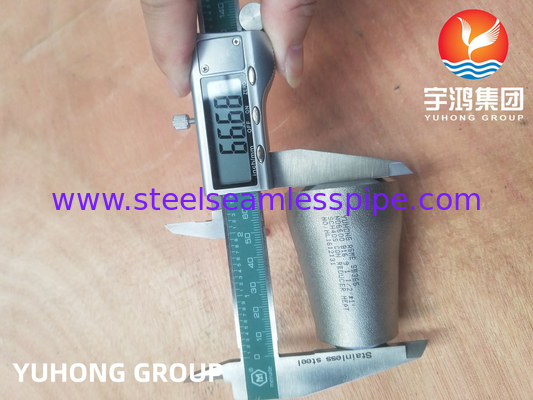

ASTM B366 Inconel 600 / UNS N06600 کاهنده متحدالمرکز آلیاژ نیکل اتصالات جوش لبه دار

نمای کلی:

Inconel 600 یک سوپرآلیاژ همه کاره است که عمدتاً از نیکل و کروم تشکیل شده است و مقاومت بسیار خوبی در برابر اکسیداسیون و خوردگی به ویژه در محیط های با دمای بالا ارائه می دهد. یک کاهنده متحدالمرکز ساخته شده از Inconel 600 برای اتصال لوله هایی با قطرهای مختلف طراحی شده است که امکان انتقال صاف را فراهم می کند که تلاطم را به حداقل می رساند و راندمان جریان را حفظ می کند.

این کاهنده‌ها معمولاً در کاربردهای حیاتی، از جمله پردازش شیمیایی، هوافضا، مهندسی هسته‌ای و تولید برق مورد استفاده قرار می‌گیرند، جایی که توانایی مواد برای مقاومت در برابر شرایط شدید بسیار مهم است. استحکام کششی بالای Inconel 600 دوام را حتی در شرایط فشار بالا تضمین می کند.

فرآیند ساخت ممکن است شامل تکنیک هایی مانند کار سرد یا گرم باشد و کاهنده ها را می توان در اندازه های مختلف برای مطابقت با نیازهای لوله کشی خاص تولید کرد. ساخت آنها یک مهر و موم محکم را تضمین می کند و به جلوگیری از نشت کمک می کند و به ایمنی و قابلیت اطمینان در محیط های سخت کمک می کند.

خواص غیر مغناطیسی Inconel 600 و جوش پذیری عالی جذابیت آن را برای کاربردهای مهندسی دقیق بیشتر می کند. کاهنده ها اغلب به منظور بهبود طول عمر و عملکرد به صورت سطحی درمان می شوند و آنها را به گزینه ای مناسب برای مهندسانی تبدیل می کند که به راه حل های قوی در شرایط سخت نیاز دارند.

مشخصات:

ترکیب شیمیایی:

خواص مکانیکی:


ابعاد:

اندازه اسمی		قطر بیرونی در Bevel (میلی متر)	پایان به پایان (میلی متر)
DN	NPS	OD1 X OD2	اچ
20 × 15	3/4 X 1/2	26.7 X 21.3	38
20 در 10	3/4 X 3/8	26.7 X 17.1
25*20	1 X 3/4	33.4 X 26.7	51
25 X 15	1 X 1/2	33.4 X 21.3
32 X 25	1 1/4 X 1	42.2 X 33.4	51
32 X 20	1 1/4 X 3/4	42.2 X 26.7
32 X 15	1 1/4 X 1/2	42.2 X 21.3
40 x 32	1 1/2 X 1 1/4	48.3 X 42.2	64
40 در 25	1 1/2 X 1	48.3 X 33.4
40 در 20	1 1/2 X 3/4	48.3 X 26.7
40 در 15	1 1/2 X 1/2	48.3 X 21.3
50 در 40	2 X 1 1/2	60.3 X 48.3	76
50 X 32	2 X 1 1/4	60.3 X 42.2
50 X 25	2 X 1	60.3 X 33.4
50 در 20	2 X 3/4	60.3 X 26.7
65*50	2 1/2 X 2	73.0 X 60.3	89
65 در 40	2 1/2 X 1 1/2	73.0 X 48.3
65 X 32	2 1/2 X 1 1/4	73.0 X 42.2
65 X 25	2 1/2 X 1	73.0 X 33.4
80 در 65	3 X 2 1/2	88.9 X 73.0	89
80 در 50	3 X 2	88.9 X 60.3
80 در 40	3 X 1 1/2	88.9 X 48.3
80 X 32	3 X 1 1/4	88.9 X 42.2
90 در 80	3 1/2 X 3	101.6 X 88.9	102
90 X 65	3 1/2 X 2 1/2	101.6 X 73.0
90 در 50	3 1/2 X 2	101.6 X 60.3
90 در 40	3 1/2 X 1 1/2	101.6 X 48.3
90 X 32	3 1/2 X 1 1/4	101.6 X 42.2
100 در 90	4 X 3 1/2	114.3 X 101.6	102
100 در 80	4 X 3	114.3 X 88.9
100 X 65	4 X 2 1/2	114.3 X 73.0
100 در 50	4 X 2	114.3 X 60.3
100 در 40	4 X 1 1/2	114.3 X 48.3
125 در 100	5 × 4	141.3 X 114.3	127
125 X 90	5 X 3 1/2	141.3 X 101.6
80*125	5 X 3	141.3 X 88.9
125 X 65	5 X 2 1/2	141.3 X 73.0
125*50	5 X 2	141.3 X 60.3
150 X 125	6 × 5	168.3 X 141.3	140
150 در 100	6 X 4	114.3 × 168.3
150 در 90	6 X 3 1/2	168.3 X 101.6
150 در 80	6 X 3	168.3 X 88.9
150*65	6 X 2 1/2	168.3 X 73.0
200 X 150	8 X 6	219.1 X 168.3	152
200 X 125	8 × 5	219.1 X 141.3
200 در 100	8 X 4	219.1 X 114.3
200 X 90	8 X 3 1/2	219.1 X 101.6
250 در 200	10 × 8	273.0 X 219.1	178
250*150	10 × 6	273.0 X 168.3
250 X 125	10*5	273.0 X 141.3
250 در 100	10*4	273.0 X 114.3
300 X 250	12 در 10	323.8 X 273.0	203
300 در 200	12 × 8	323.8 X 219.1
300 X 150	12 X 6	323.8 X 168.3
300 X 125	12*5	323.8 X 141.3
350 در 300	14 X 12	355.6 X 323.8	330
350 X 250	14*10	355.6 X 273.0
350 در 200	14 × 8	355.6 X 219.1
350 در 150	14 × 6	355.6 X 168.3
400 X 350	16*14	406.4 X 355.6	356
400 در 300	16 X 12	406.4 X 323.8
400 X 250	16*10	406.4 X 273.0
400 در 200	16 × 8	406.4 X 219.1
400 در 150	16 X 6	406.4 X 168.3
450 در 400	18 X 16	457.0 X 406.4	381
450 X 350	18 X 14	457.0 X 355.6
450 در 300	18 X 12	457.0 X 323.8
450 X 250	18 × 10	457.0 X 273.0
450 در 200	18 × 8	457.0 X 219.1
500 X 450	20 × 18	508.0 X 457.0	508
500 X 400	20 × 16	508.0 X 406.4
500 X 350	20 × 14	508.0 X 355.6
500 X 300	20 X 12	508.0 X 323.8
500 X 250	20 در 10	508.0 X 273.0
550 در 500	22 X 20	559.0 X 508.0	508
550 X 450	22 X 18	559.0 X 457.0
550 X 400	22 X 16	559.0 X 406.4
550 X 350	22 X 14	559.0 X 355.6
550 X 300	22 X 12	559.0 X 323.8
600 X 550	24 X 22	610.0 X 559.0	508
600 در 500	24 X 20	610.0 X 508.0
600 X 450	24 X 18	610.0 X 457.0
600 در 400	24 X 16	610.0 X 406.4
600 X 350	24 X 14	610.0 X 355.6
600 در 300	24 X 12	610.0 X 323.8
650 در 600	26 X 24	660.0 X 610.0	610
650 X 550	26 X 22	660.0 X 559.0
650 در 500	26 × 20	660.0 X 508.0
650 X 450	26 X 18	660.0 X 457.0
650 در 400	26 X 16	660.0 X 406.4
650 X 350	26 X 14	660.0 X 355.6
700 X 650	28 X 26	711.0 X 660.0	610
700 در 600	28 X 24	711.0 X 610.0
700 X 550	28 X 22	711.0 X 559.0
700 در 500	28 X 20	711.0 X 508.0
700 X 450	28 X 18	711.0 X 457.0
700 در 400	28 X 16	711.0 X 406.4
700 X 350	28 X 14	711.0 X 355.6
750 X 700	30 X 28	762.0 X 711.0	610
750 X 650	30 X 26	762.0 X 660.0
750 x 600	30 X 24	762.0 X 610.0
750 X 550	30 X 22	762.0 X 559.0
750 در 500	30 در 20	762.0 X 508.0
750 X 450	30 × 18	762.0 X 457.0
750 X 400	30 × 16	762.0 X 406.4
750 X 350	30 در 14	762.0 X 355.6
800 X 750	32 در 30	813.0 X 762.0	610
800 X 700	32 X 28	813.0 X 711.0
800 X 650	32 X 26	813.0 X 660.0
800 در 600	32 X 24	813.0 X 610.0
800 X 550	32 X 22	813.0 X 559.0
800 در 500	32 X 20	813.0 X 508.0
850 X 800	34 X 32	864.0 X 813.0	610
850 X 750	34 در 30	864.0 X 762.0
850 X 700	34 X 28	864.0 X 711.0
850 X 650	34 X 26	864.0 X 660.0
850 X 600	34 X 24	864.0 X 610.0
850 X 550	34 X 22	864.0 X 559.0
900 X 850	36 X 34	914.0 X 864.0	610
900 X 800	36 X 32	914.0 X 813.0
900 X 750	36 در 30	914.0 X 762.0
900 X 700	36 X 28	914.0 X 711.0
900 X 650	36 X 26	914.0 X 660.0
900 X 600	36 X 24	914.0 X 610.0
900 X 550	36 X 22	914.0 X 559.0
950 X 900	38 X 36	965.0 X 914.0	610
950 X 850	38 X 34	965.0 X 864.0
950 X 800	38 X 32	965.0 X 813.0
950 X 750	38 در 30	965.0 X 762.0
950 X 700	38 X 28	965.0 X 711.0
950 X 650	38 X 26	965.0 X 660.0
950 X 600	38 X 24	965.0 X 610.0
1000 X 950	40 در 38	1016.0 X 965.0	610
1000 X 900	40 در 36	1016.0 X 914.0
1000 X 850	40 در 34	1016.0 X 864.0
1000 X 800	40 x 32	1016.0 X 813.0
1000 X 750	40 در 30	1016.0 X 762.0
1000 X 700	40 × 28	1016.0 X 711.0
1050 X 1000	42 در 40	1067.0 X 1016.0	610
1050 X 950	42 X 38	1067.0 X 965.0
1050 X 900	42 X 36	1067.0 X 914.0
1050 X 850	42 X 34	1067.0 X 864.0
1050 X 800	42 X 32	1067.0 X 813.0
1050 X 750	42 در 30	1067.0 X 762.0
1050 X 700	42 X 28	1067.0 X 711.0
1100 X 1050	44 X 42	1118.0 X 1067.0	610
1100 X 1000	44 در 40	1118.0 X 1016.0
1100 X 950	44 X 38	1118.0 X 965.0
1100 X 900	44 X 36	1118.0 X 914.0
1100 X 850	44 X 34	1118.0 X 864.0
1100 X 800	44 X 32	1118.0 X 813.0
1150 X 1100	46 X 44	1168.0 X 1118.0	711
1150 X 1050	46 X 42	1168.0 X 1067.0
1150 X 1000	46 در 40	1168.0 X 1016.0
1150 X 950	46 X 38	1168.0 X 965.0
1150 X 900	46 X 36	1168.0 X 914.0
1150 X 850	46 X 34	1168.0 X 864.0
1200 X 1150	48 X 46	1219.0 X 1168.0	711
1200 X 1100	48 X 44	1219.0 X 1118.0
1200 X 1050	48 X 42	1219.0 X 1067.0
1200 در 1000	48*40	1219.0 X 1016.0
1200 X 950	48 X 38	1219.0 X 965.0
1200 X 900	48 X 36	1219.0 X 914.0
یادداشت ها 1) علاوه بر استانداردهای فوق، استانداردهای GB/T 10752، SH 3408، SH 3409، HG/T 21635، HG/T 21631، SY/T 0510، DL/T 695، EN 10253 و غیره نیز اعمال می شود. 2) برای کاهنده های متحدالمرکز و خارج از مرکز با سایزهای بزرگتر از جدول فوق، با توجه به اندازه های مورد توافق خریدار و سازنده و یا با توجه به سایز سازنده عرضه می شود.
