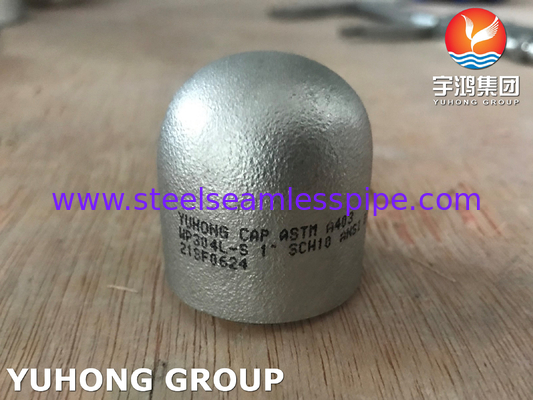

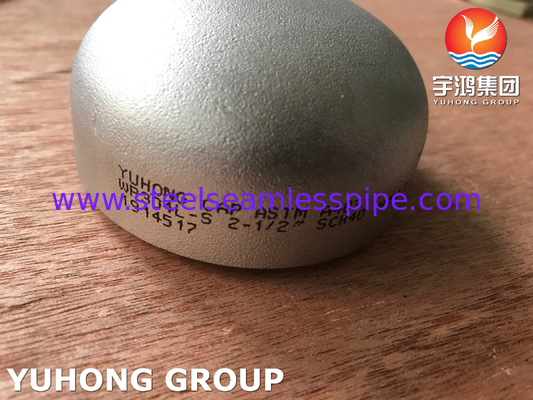

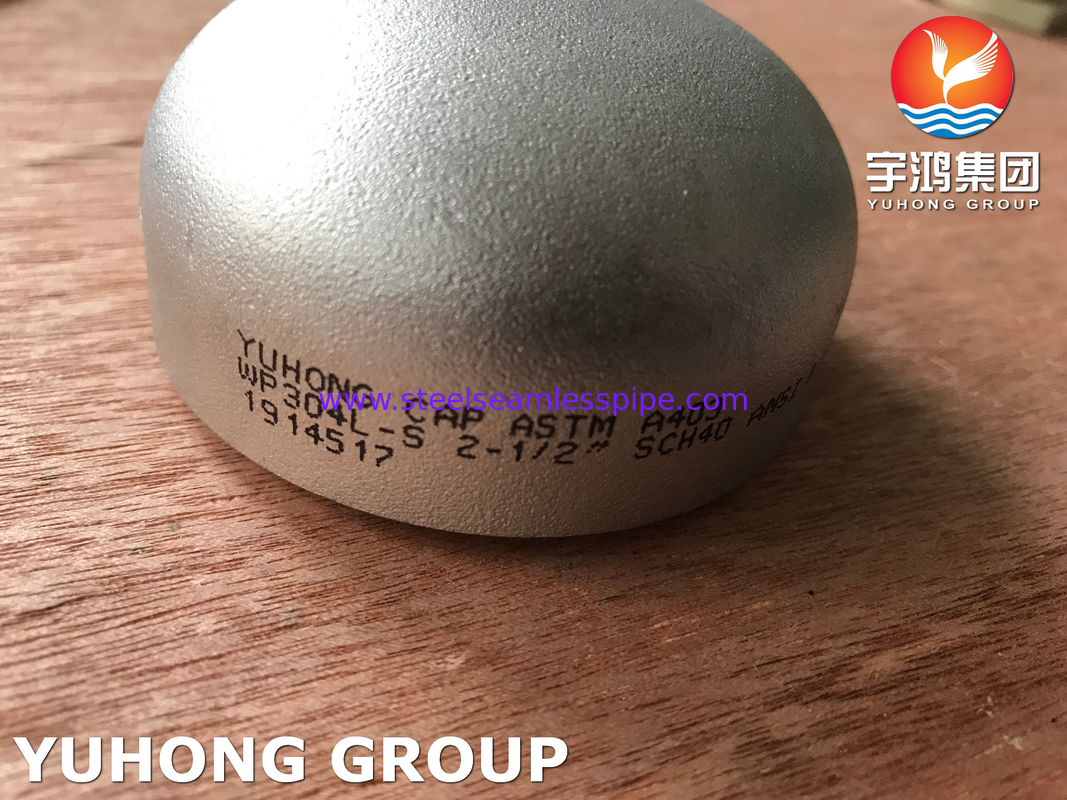

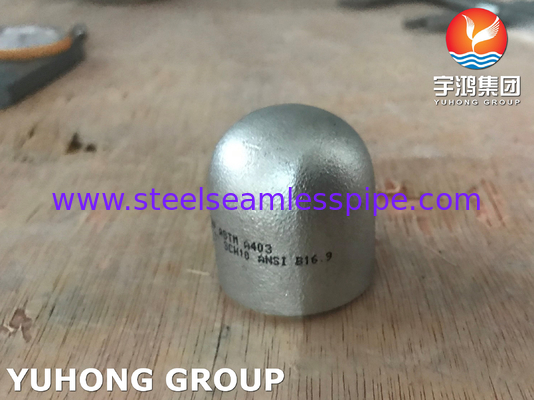

ASTM A403 WP304L 1.4307 فولادی فولادی فولادی

خلاصه:

کپس های پایینی WP304L قطعات مهمی هستند که در سیستم های مختلف لوله کشی استفاده می شوند، به ویژه در صنایع که مقاومت در برابر خوردگی و دوام ضروری است.این کلاه های پایینی طراحی شده اند تا بسته شدن امن در انتهای لوله را فراهم کنند.، جلوگیری از فرار مایعات و اطمینان از یکپارچگی ساختاری.

نام گذاری ¥304L ¥ نشان می دهد که این آلیاژ نسبت به فولاد ضد زنگ استاندارد 304 دارای محتوای کربن پایین تر است.افزایش توان جوش آن و کاهش خطر سقوط کربید در طول جوشاین WP304L را برای کاربردهای با دمای بالا و محیط های در معرض مواد خوردنی مناسب می کند.

این کلاه ها در برابر اکسیداسیون و خوردگی مقاومت بسیار خوبی دارند، که آنها را برای استفاده در پردازش شیمیایی، مواد غذایی و نوشیدنی، داروسازی و کاربردهای دریایی ایده آل می کند.این ماده نیز غیر مغناطیسی است و دارای قدرت و انعطاف پذیری خوبی است، که به انعطاف پذیری آن در شرایط مختلف کمک می کند.

تولید شده از طریق فرآیندهایی مانند کار گرم یا سرد، این کلاه های پایان در اندازه های مختلف و ضخامت دیوار برای پذیرش نیازهای مختلف لوله وارد می شوند.آنها می توانند در هر دو اتصال جوش و رشته استفاده می شودعلاوه بر این، کاپ پای WP304L با استانداردهای صنعت مطابقت دارد و کیفیت و قابلیت اطمینان را تضمین می کند.

از نظر تعمیر و نگهداری، این کلاه ها به دلیل ماهیت قوی خود نیاز به مراقبت های حداقل دارند، اگرچه بازرسی های منظم می تواند به شناسایی هرگونه نشانه ی فرسایش یا خوردگی در طول زمان کمک کند.طول عمر و دوام آنها نه تنها نیاز به تعویض مکرر را کاهش می دهد بلکه به کارایی و ایمنی کلی سیستم لوله کشی نیز کمک می کند.

مشخصات:



استاندارد	ASTM A403/ASME SA403
مواد	WP304L؛ 1.4307
نوع	کلاه بند
ارتباط	جوشکاری
اندازه	1/2"-48" ((DN15-DN1200) یا اندازه سفارشی
ضخامت	SCH10S-XXS ((2-60mm)
سطح	شن و ماسه
بسته بندی	جعبه چوبی/پالت



ترکیب شیمیایی:



درجه	C	م	P	S	آره	نه	Cr
WP304L	0.03 حداکثر	2.0 حداکثر	0.045 حداکثر	0.03 حداکثر	1.00 حداکثر	8.0-12.0	18.0-20.0





خواص مکانیکی:



درجه	قدرت تولید، دقیقه، ksi [MPa]	قدرت کششی، دقیقه ksi [MPa]	کشش %
WP304L	25 ((170)	70 ((485)	28



ابعاد BW Cap:



اندازه اسمی		قطر خارج در Bevel (ملی متر)	طول (ملی متر)		محدود کردن ضخامت دیوار برای طول E (ملی متر)
DN	NPS	-ازماده مصرف	E	E1
15	1/2	21.3	25	25	4.57
20	سه چهارم	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 1/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	سه و نیم	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	....	....
700	28	711.0	267	....	....
750	30	762.0	267	....	....
800	32	813.0	267	....	....
850	34	864.0	267	....	....
900	36	914.0	267	....	....
950	38	965.0	305	....	....
1000	40	1016.0	305	....	....
1050	42	1067.0	305	....	....
1100	44	1118.0	343	....	....
1150	46	1168.0	343	....	....
1200	48	1219.0	343	....	....
توجه کلی: شکل این کپس ها باید بیضوی باشد و مطابق با الزامات موجود در کد کتل و ظروف تحت فشار ASME باشد. يادداشت: (1) طول E برای ضخامت هایی که از ضخامت داده شده در ستون √ ضخامت دیوار محدود برای طول، E. (2) طول E1برای ضخامت های بزرگتر از آن که در ستون داده شده است، اعمال می شود. برای NPS 24 و کوچکتر، برای NPS 26 و بزرگتر، طول E.1باید با توافق بین تولید کننده و خریدار انجام شود.



کاربرد:

1سیستم های لوله کشی: برای مهر و موم انتهای لوله ها در صنایع شیمیایی، نفت و گاز استفاده می شود، اطمینان از یکپارچگی و جلوگیری از نشت.

2پردازش مواد غذایی: مناسب برای سیستم های پردازش و پردازش مواد غذایی است که بهداشت و مقاومت در برابر خوردگی بسیار مهم است.

3صنعت داروسازی: در فرایندهای تولیدی استفاده می شود که در آن تمیز بودن و محتوای پایین نیکل برای جلوگیری از واکنش های آلرژیک ضروری است.

4تجهیزات آبجو ساز: ایده آل برای سیستم های آبجو ساز، جایی که به حفظ کیفیت آبجو کمک می کند.

5کاربردهای دریایی: به دلیل مقاومت در برابر خوردگی آب شور در محیط های دریایی استفاده می شود.

6ساخت و ساز: کاربرد در اجزای ساختاری که نیاز به دوام و مقاومت در برابر عناصر دارند.
