ASTM B366 Inconel 625 / UNS N06625 فرش پایانی فلز آلیاژ نیکل

مرور کلی:

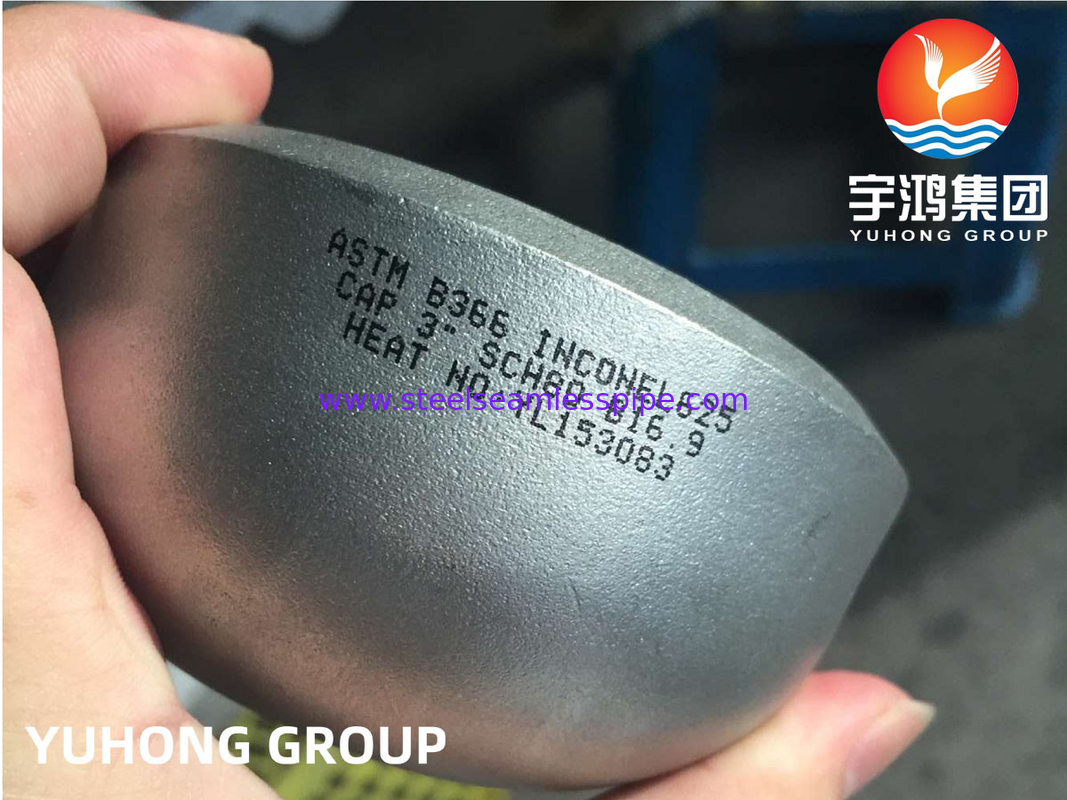

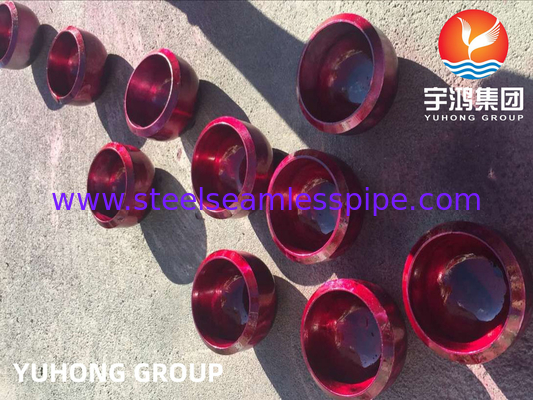

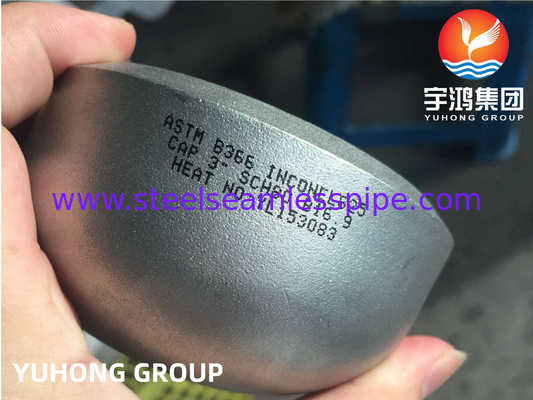

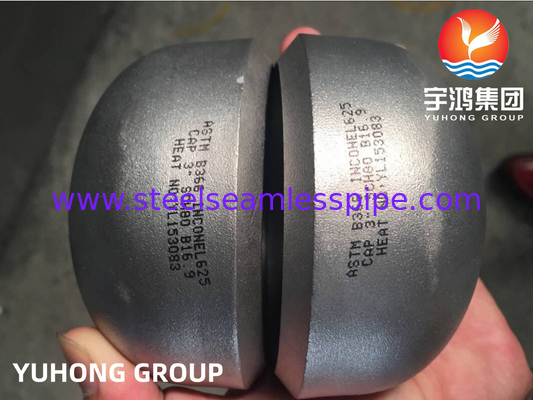

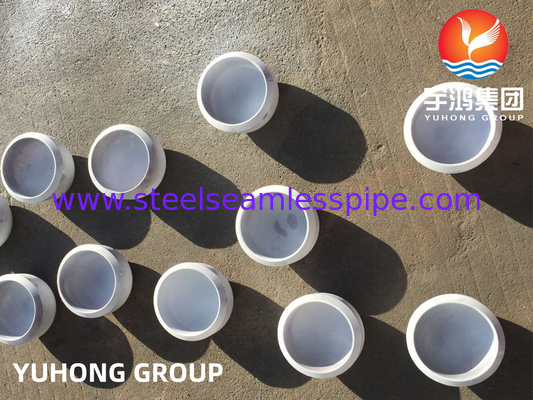

یک کلاه Inconel 625 یک لوله نصب شده است که برای پوشاندن انتهای لوله استفاده می شود.اینکونل 625 یک آلیاژ نیکل- کرومیوم- مولیبدن با عملکرد بالا است که در طیف گسترده ای از محیط های خوردنی مقاومت خوردنی عالی را ارائه می دهداین به ویژه در کاربردهایی که در آن قدرت بالا و مقاومت در برابر اسیدهای اکسید کننده و کاهش دهنده مورد نیاز است مفید است.کاپ معمولاً بر روی انتهای لوله جوش داده می شود تا مهر و موم دائمی را فراهم کند که مانع از نفوذ نشت یا آلودگی به لوله می شودکلاه های اینکونل 625 معمولا در صنایع مانند پردازش شیمیایی، هوافضا و مهندسی دریایی استفاده می شوند.

مشخصات:



استاندارد	ASTM B366/ASME SB366
مواد	INCONEL 625/UNS N06625/DIN 2.4856
نوع	کلاه بند
ارتباط	جوشکاری
اندازه	1/2"-48" ((DN15-DN1200) یا اندازه سفارشی
ضخامت	SCH10S-XXS ((2-60mm)
سطح	شن و ماسه
بسته بندی	جعبه چوبی/پالت



ترکیب شیمیایی:



درجه

UNS

C

م

آره

P

S

Cr

Nb+Ta

مو

Fe

ال

تو

نه

انکونل 625

N06625

0.10 حداکثر

0.50 حداکثر

0.50 حداکثر

0.015 حداکثر

0.015 حداکثر

20.0-23.0

3.15-415

8.0 تا 100

5.0 حداکثر

0.40 حداکثر

0.40 حداکثر

58.0 دقیقه



خواص مکانیکی:



درجه	UNS	شرایط	قدرت تولید min, ksi [MPa]	قدرت کششی min, ksi [MPa]	کشش %
انکونل 625	N06625	درجه 1 (بریده شده)	60 ((414)	120 ((827)	30
		درجه 2 (حلول گرم شده)	40 ((276)	100 ((690)	30



ابعاد BW Cap:



اندازه اسمی		قطر خارج در Bevel (ملی متر)	طول (ملی متر)		محدود کردن ضخامت دیوار برای طول E (ملی متر)
DN	NPS	-ازماده مصرف	E	E1
15	1/2	21.3	25	25	4.57
20	سه چهارم	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 1/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	سه و نیم	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	....	....
700	28	711.0	267	....	....
750	30	762.0	267	....	....
800	32	813.0	267	....	....
850	34	864.0	267	....	....
900	36	914.0	267	....	....
950	38	965.0	305	....	....
1000	40	1016.0	305	....	....
1050	42	1067.0	305	....	....
1100	44	1118.0	343	....	....
1150	46	1168.0	343	....	....
1200	48	1219.0	343	....	....
توجه کلی: شکل این کپس ها باید بیضوی باشد و مطابق با الزامات موجود در کد کتل و ظروف تحت فشار ASME باشد. يادداشت: (1) طول E برای ضخامت هایی که از ضخامت داده شده در ستون √ ضخامت دیوار محدود برای طول، E. (2) طول E1برای ضخامت های بزرگتر از آن که در ستون داده شده است، اعمال می شود. برای NPS 24 و کوچکتر، برای NPS 26 و بزرگتر، طول E.1باید با توافق بین تولید کننده و خریدار انجام شود.



کاربرد:

1صنایع نفت و گاز: کپس های اینکونل 625 می توانند برای تجهیزات سر چاه نفت و گاز، قطعات حفاری و مبادلات گرما استفاده شوند.

2صنعت پردازش شیمیایی: کپسول های اینکونل 625 می توانند در تجهیزات پردازش مانند راکتورها، ستون های تقطیر و ظروف تحت فشار استفاده شوند.

3صنعت هوافضا: کپس های اینکونل 625 می توانند در موتورهای هواپیما و موشک و همچنین در سیستم های اگزوز استفاده شوند.

4صنعت مهندسی دریایی: کپس های اینکونل 625 ممکن است در ساخت کشتی، به ویژه در لوله های آب دریا، مبادلات گرما و سایر کاربردهای دریایی استفاده شوند.
