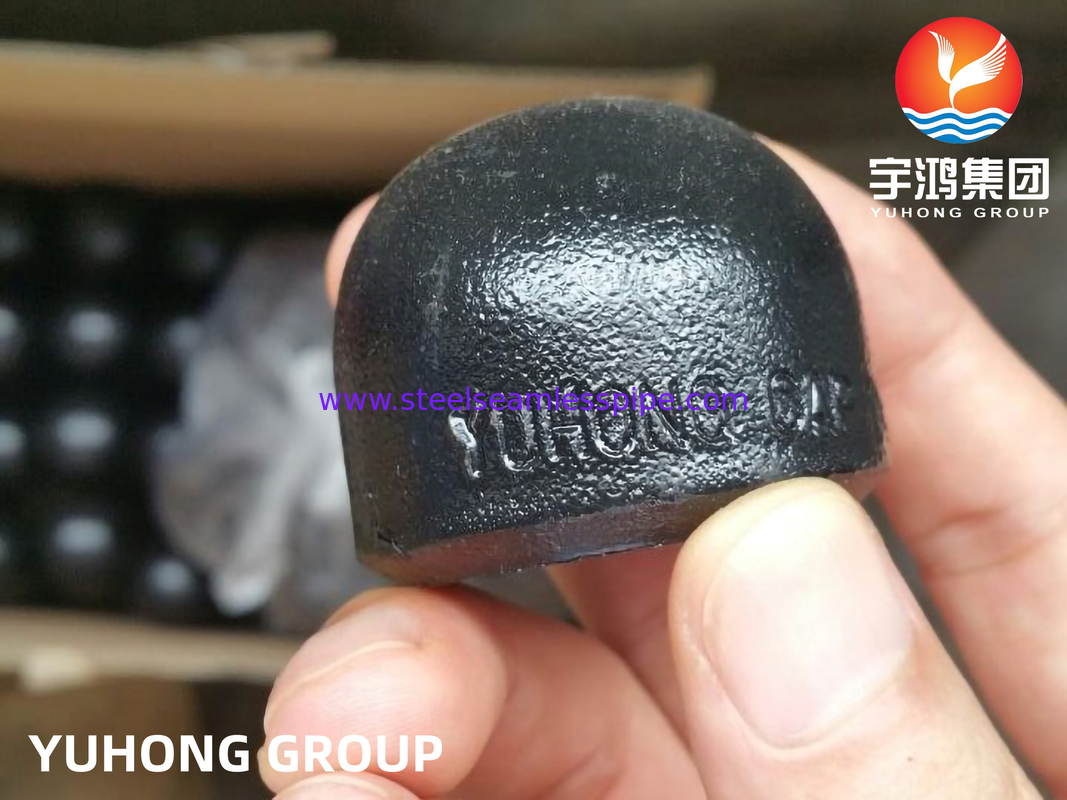

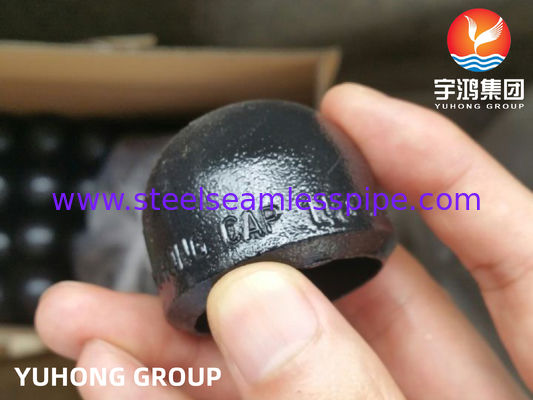

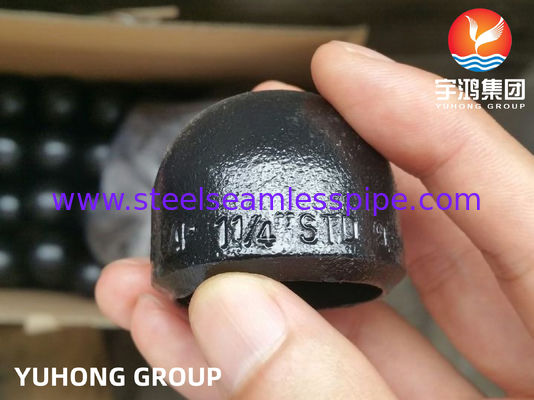

ASTM A234 WPB لوله های قطب بند از فولاد کربن

خلاصه:

WPB End Cap یک قطعه حیاتی در سیستم های مختلف لوله کشی و لوله کشی است که برای مهر و موم کردن انتهای یا انتهای لوله یا لوله طراحی شده است.یا ترکیبی، عملکرد اصلی آن جلوگیری از ورود آلاینده ها، مایعات یا گاز ها، تضمین یکپارچگی سیستم است.

از نظر طراحی ، دارای یک تناسب مناسب است ، که امکان نصب بدون درز را فراهم می کند. برخی از کاپ های انتهای دارای ویژگی های اضافی مانند شکاف ها یا رشته برای افزایش امنیت و ثبات هستند.انتخاب مواد اغلب به محیط کاربرد بستگی دارد، مواد خوردنی، یا دمای شدید.

کاربردهای WPB End Caps گسترده است، از لوله کشی و سیستم های HVAC تا ماشین آلات صنعتی و قطعات خودرو.این کلاه ها به حفظ بهره وری و ایمنی سیستم با به حداقل رساندن نشت و محافظت از اجزای داخلی از عناصر خارجی کمک می کنند.

علاوه بر این، آنها در اندازه ها و اشکال مختلف برای پذیرش قطر و مشخصات مختلف لوله در دسترس هستند، که آنها را برای بسیاری از نصب و نگهداری بسیار کاربردی می کند.معمولاً این کلاه ها را می توان به راحتی برداشته و جایگزین کرد.، تسهیل تعمیرات یا اصلاحات سیستم بدون وقفه قابل توجهی.

مشخصات:



استاندارد	ASTM A234/ASME SA234
مواد	WPB
نوع	کلاه بند
ارتباط	جوشکاری
اندازه	1/2"-48" ((DN15-DN1200) یا اندازه سفارشی
ضخامت	SCH10S-XXS ((2-60mm)
سطح	نقاشی سیاه

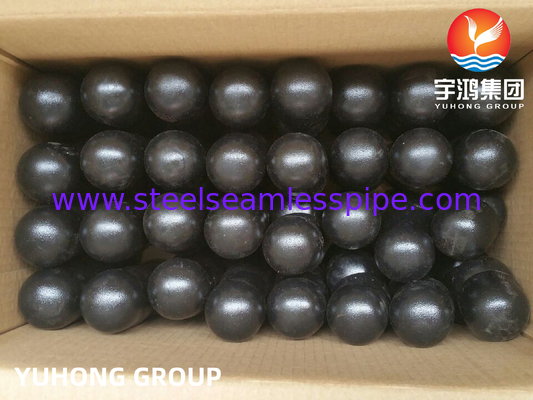

بسته بندی	جعبه چوبی/پالت



ترکیب شیمیایی:



درجه	C	م	P	S	آره	Cr	مو	نه	ک	سایر محصولات
WPB	0.03 حداکثر	0.29-106	0.05 حداکثر	0.058 حداکثر	0.10 دقیقه	0.40 حداکثر	0.15 حداکثر	0.40 حداکثر	0.40 حداکثر	وانادیوم 0.08



خواص مکانیکی:



درجه	قدرت تولید، دقیقه، ksi [MPa]	قدرت کششی، دقیقه ksi [MPa]	کشش %
WPB	35 (((240)	60 ((415)	22



ابعاد BW Cap:



اندازه اسمی		قطر خارج در Bevel (ملی متر)	طول (ملی متر)		محدود کردن ضخامت دیوار برای طول E (ملی متر)
DN	NPS	-ازماده مصرف	E	E1
15	1/2	21.3	25	25	4.57
20	سه چهارم	26.7	25	25	3.81
25	1	33.4	38	38	4.57
32	1 1/4	42.2	38	38	4.83
40	1 1/2	48.3	38	38	5.08
50	2	60.3	38	44	5.59
65	2 1/2	73.0	38	51	7.11
80	3	88.9	51	64	7.62
90	سه و نیم	101.6	64	76	8.13
100	4	114.3	64	76	8.64
125	5	141.3	76	89	9.65
150	6	168.3	89	102	10.92
200	8	219.1	102	127	12.7
250	10	273.0	127	152	12.7
300	12	323.8	152	178	12.7
350	14	355.6	165	191	12.7
400	16	406.4	178	203	12.7
450	18	457.0	203	229	12.7
500	20	508.0	229	254	12.7
550	22	559.0	254	254	12.7
600	24	610.0	267	305	12.7
650	26	660.0	267	....	....
700	28	711.0	267	....	....
750	30	762.0	267	....	....
800	32	813.0	267	....	....
850	34	864.0	267	....	....
900	36	914.0	267	....	....
950	38	965.0	305	....	....
1000	40	1016.0	305	....	....
1050	42	1067.0	305	....	....
1100	44	1118.0	343	....	....
1150	46	1168.0	343	....	....
1200	48	1219.0	343	....	....
توجه کلی: شکل این کپس ها باید بیضوی باشد و مطابق با الزامات موجود در کد کتل و ظروف تحت فشار ASME باشد. يادداشت: (1) طول E برای ضخامت هایی که از ضخامت داده شده در ستون √ ضخامت دیوار محدود برای طول، E. (2) طول E1برای ضخامت های بزرگتر از آن که در ستون داده شده است، اعمال می شود. برای NPS 24 و کوچکتر، برای NPS 26 و بزرگتر، طول E.1باید با توافق بین تولید کننده و خریدار انجام شود.
