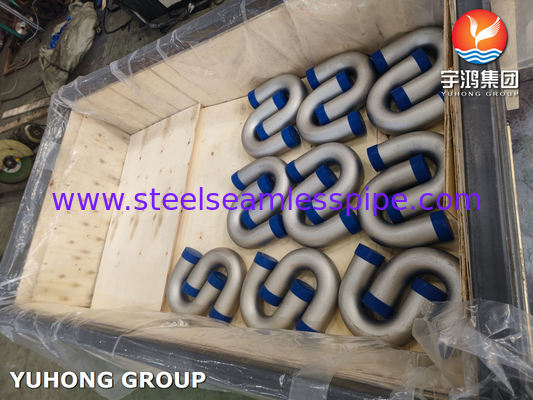

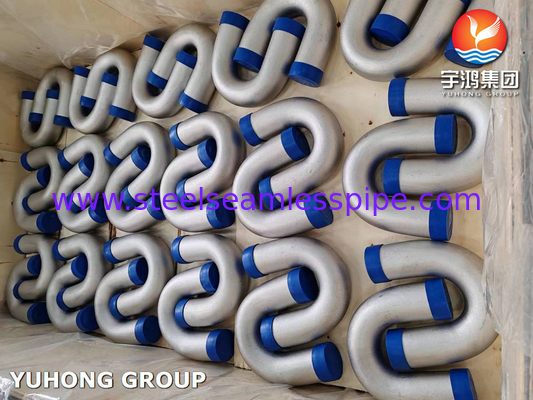

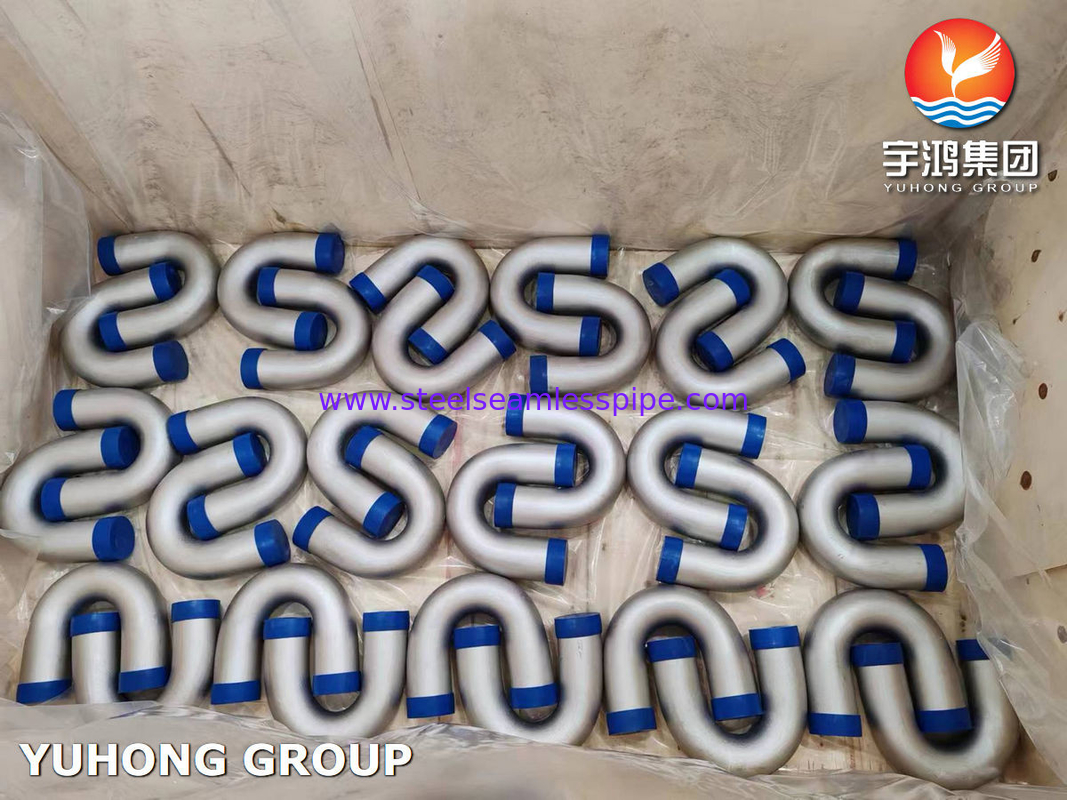

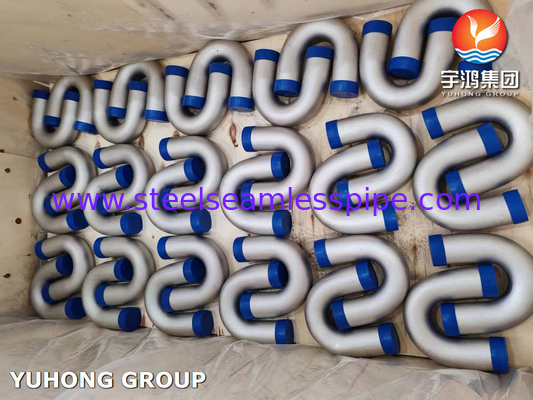

ASME SA213 TP316L، 1.4404 لوله های مبادله گرما از فولاد ضد زنگ برای بخاری های آتش
ASME: انجمن مهندسان مکانیک آمریکا. آنها استانداردها و کد ها را برای طیف گسترده ای از شیوه های مهندسی، از جمله کد جوشگاه و ظروف فشار ASME (BPVC) ، توسعه می دهند.که شامل مشخصات مواد است، ساخت و بازرسی دیگها و ظروف فشار.
SA213: این یک بخش خاص در کد کتل و ظروف فشار ASME است که با کتل فولادی فریت و آستنیتیک، سوپر هیتر و لوله های مبادله گرما برخورد می کند.SA213 الزامات این لوله ها را از نظر ترکیب مواد مشخص می کند.، ابعاد، خواص مکانیکی و روش های آزمایش.
TP316L: این نام ماده ای برای فولاد مورد استفاده در لوله ها است. "TP" برای "لوله، فشار" است که نشان می دهد که این ماده برای استفاده در برنامه های ظرف فشار طراحی شده است."316L" یک درجه فولاد ضد زنگ استدر این مورد نشان می دهد که فولاد حاوی حدود 16-18٪ کروم، 10-14٪ نیکل، 2-3٪ مولیبدن و حداکثر 0.03٪ کربن است.با "L" نشان می دهد که این یک نوع کم کربن است.
مشخصات:
1مقاومت در برابر خوردگی: فولاد ضد زنگ TP316L دارای مقاومت بسیار عالی در برابر خوردگی است، به ویژه در محیط های اسیدی و خوردگی. این باعث می شود که آن را برای کاربردهایی که مقاومت در برابر خوردگی حیاتی است، مناسب کند.مانند در پردازش شیمیایی و محیط های دریایی.
2. مقاومت در برابر دمای بالا: TP316L در دمای بالا مقاومت خوبی را نشان می دهد، که آن را برای کاربردهای دمای بالا مانند دیگ، سوپر هیتر و مبادله گرما مناسب می کند.
3.کم کربن: "L" در TP316L برای کربن کم است، که مقاومت بهتر در برابر حساسیت و خوردگی بین دانه ای را فراهم می کند.این باعث می شود TP316L بیشتر جوش و کمتر مستعد برای بارش کربید در مناطق تحت تاثیر گرما در طول جوش.
4. قابل جوشکاری عالی: محتوای کم کربن TP316L قابلیت جوش آن را افزایش می دهد و اجازه می دهد تا در بسیاری از موارد بدون جوش بعدی جوش داده شود. این در فرآیندهای ساخت که در آن جوش مورد نیاز است مفید است.
5مقاومت در برابر شکستن و فشار: TP316L نشان دهنده مقاومت خوب در برابر خزیدن و شکستگی استرس در دمای بالا است، که عملکرد طولانی مدت را در شرایط استرس حرارتی تضمین می کند.
6. قابليت درست کردن و ساخت خوب: فولاد ضد زنگ TP316L به راحتی شکل می گیرد و به اشکال مختلف ساخته می شود، که آن را برای فرآیندهای مختلف تولید و برنامه های کاربردی متنوع می کند.
7خواص بهداشتی: TP316L به طور معمول در صنایع مانند مواد غذایی و نوشیدنی، داروسازی و برنامه های بهداشتی به دلیل خواص بهداشتی و مقاومت در برابر خوردگی در فرآیندهای تعقیم استفاده می شود.
8کاربردهای با خلوص بالا: TP316L اغلب برای کاربردهایی که نیاز به سطوح بالایی از خلوص دارند، مانند در صنعت نیمه هادی، به دلیل حداقل خطر آلودگی، ترجیح داده می شود.
نمرات معادل:
| درجه |
UNS |
AFNOR |
و.ان. |
JIS |
GOST |
EN |
UNI |
AISI |
| SS316L |
S31603 |
2 CND 17 تا 12 |
1.4404 |
SUS 316L |
03Ch17N14M2 |
X2CrNiMo17-12-2 |
CrNiMo 1712 |
AISI 316L |
ترکیب شیمیایی:
| درجه |
TP316 |
TP 316L |
| UNS |
S31600 |
S31603 |
| کربن (C) حداکثر |
0.08 |
0.035 |
| منگنز (Mn) Max. |
2.00 |
2.00 |
| فوسفور (P) Max. |
0.045 |
0.045 |
| سولفر (S) حداکثر |
0.030 |
0.030 |
| سیلیکون (Si) Max. |
1.00 |
1.00 |
| کروم (Cr) |
16.0 ️ 180 |
16.0 ️ 180 |
| نیکل (Ni) |
10.0 ️ 140 |
10.0 ️ 140 |
| مولیبدن (Mo) |
2.0 30 |
2.0 30 |
| آهن (Fe) |
باقیمانده |
باقیمانده |
خواص مکانیکی:
| نمرات |
UNS |
قدرت کششی |
قدرت تولید |
طول کشش در 2 اینچ (دقیقه) |
مکس، سختي راکول |
| Ksi |
MPa |
Ksi |
MPa |
% |
HRB |
| TP316 |
S31600 |
75 |
515 |
30 |
205 |
35 |
90 |
| TP316L |
S31603 |
70 |
485 |
25 |
170 |
35 |
- |
کاربردها:
مبادلات گرما: ASME SA213 TP316L لوله های خم U به طور گسترده ای در سیستم های مبادله گرما استفاده می شوند که در آن انتقال گرما بین مایعات را در حالی که سطح بالایی از مقاومت در برابر خوردگی را حفظ می کنند، تسهیل می کنند.آنها به دلیل دوام و توانایی مقاومت در برابر شرایط سخت استفاده می شوند.
بخاری ها: در کاربردهای دیگ، لوله های خم TP316L U نقش حیاتی در حفظ انتقال گرما کارآمد دارند و عملکرد بهینه سیستم دیگ را تضمین می کنند.خواص مقاوم در برابر خوردگی از فولاد ضد زنگ TP316L آن را یک انتخاب ایده آل برای چنین برنامه های کاربردی حیاتی.
تولید برق: لوله های خم شده U ساخته شده از فولاد ضد زنگ TP316L اجزای اساسی در نیروگاه های تولیدی هستند.آنها در مبادلات گرما و سیستم های تولید بخار مختلف که در آن محیط های داغ و خوردنی وجود دارد استفاده می شوند..
صنایع شیمیایی و پتروشیمی: TP316L لوله های خم شده U در کارخانه های پردازش شیمیایی و پالایشگاه هایی که مقاومت در برابر خوردگی مواد شیمیایی تهاجمی ضروری است، کاربرد دارند.و سایر تجهیزات فرآوری.
صنعت نفت و گاز: در بخش نفت و گاز، لوله های خم شده TP316L U در مبادلات حرارتی و سیستم های لوله کشی استفاده می شوند که با مایعات خوردنی و دماهای بالا در تماس هستند.قابلیت اطمینان و مقاومت در برابر خوردگی آنها را برای چنین محیط های سخت مناسب می کند.
صنایع غذایی و دارویی: TP316L لوله های خم U فولاد ضد زنگ نیز در صنایع مورد استفاده قرار می گیرند که بهداشت و مقاومت در برابر خوردگی حیاتی هستند، مانند پردازش مواد غذایی و تولید دارویی.آن ها به دلیل تمیز شدن و مقاومت در برابر آلودگی مورد علاقه هستند.
