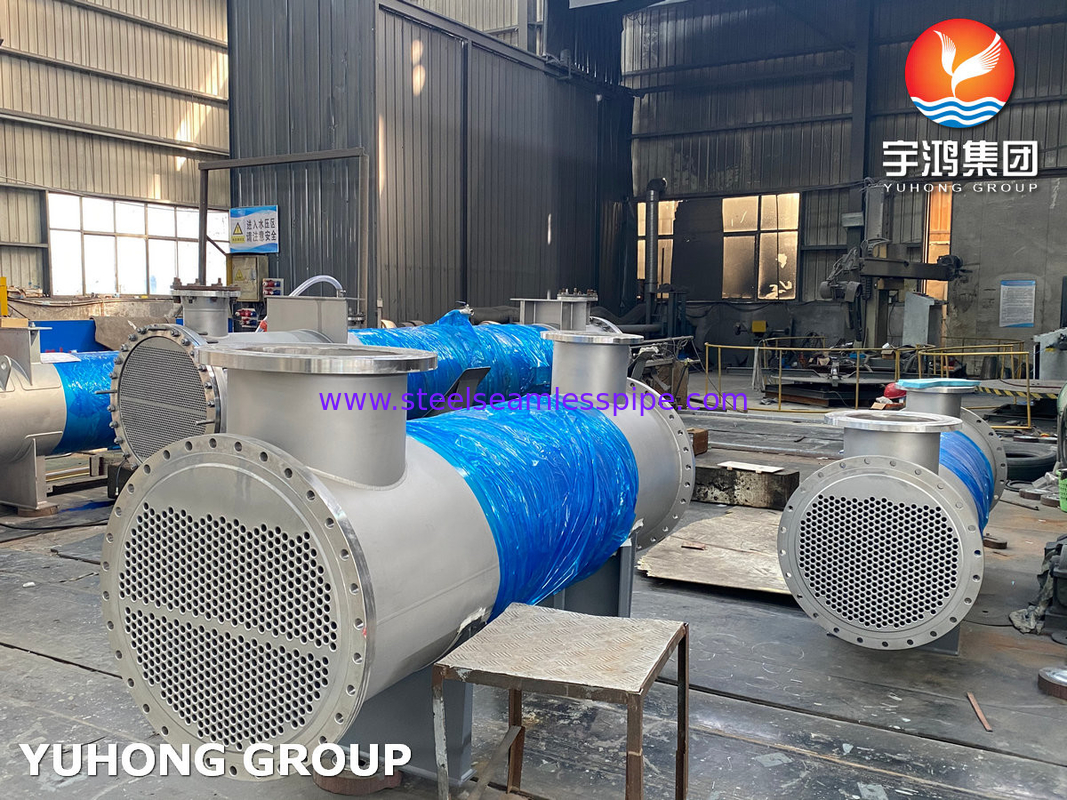

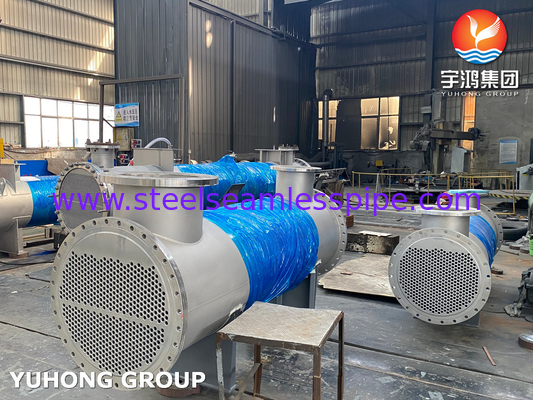

کاندنسر مبادله گرما لوله

بسته های لوله ای برای تجهیزات مبادله گرما می توانند برای کاربردهای مایع به مایع یا بخار به مایع ساخته شوند.بسته ها می توانند برای کاربردهایی از جمله فرآیندهای صنعتی و گرمایش یا خنک سازی آب تجاری استفاده شوند..

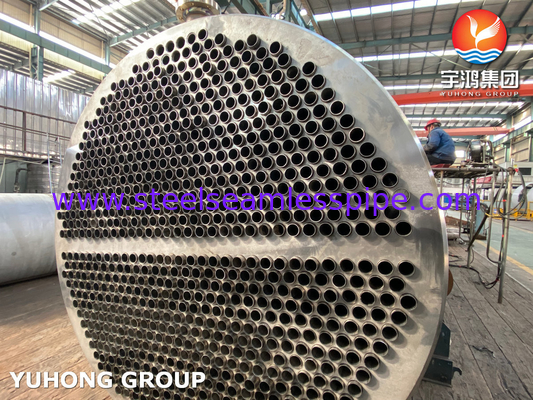

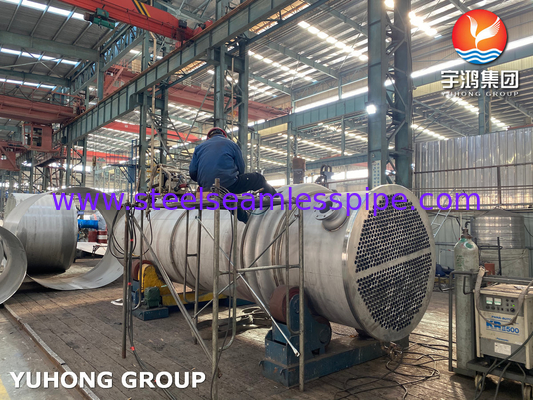

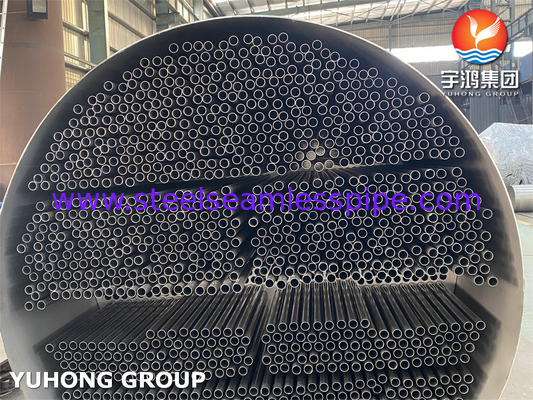

مبادله گرما لوله ای یک دستگاه مبادله گرما معمولی است که دو مایع با دمای مختلف را برای مبادله گرما می سازد. از طریق مخزن مبادله گرما،یک مایع می تواند خنک شود و مایع دیگر می تواند گرم شود تا دمای مورد نیاز را برآورده کند. بسته لوله جمع آوری بسیاری از گروه از لوله های فشرده بسته بندی شده به عنوان یک هسته تشعشع، خارج نصب شده با یک ظرف لوله ای مخزن پوسته ساخت از صفحه فولادی ظرف فشار،هنگامی که مایع گرم یا گاز در بسته لوله گردش می کند، مساحت بزرگ سطح ترکیبی لوله ها عملکرد تبادل گرما کارآمد را برای انتقال گرما به آب پوسته مخزن و خنک کردن مایعات در لوله ها به ارمغان می آورد.

دو نوع مختلف از بسته های لوله وجود دارد: لوله های مستقیم و لوله های U. بسته به نیاز خاص و کاربرد، گزینه های مواد لوله زیر وجود دارد:

لوله های فولادی کربن: ASTM A179/ASME SA179/179M، ASTM A192

لوله های فولاد آلیاژ: ASTM A213 T5, T9, T11, T22, T91

لوله های مس: ASTM B111 C44300، C70600، C71500

کاربردها:

تولید مواد شیمیایی


صنعت نفت


قدرت انرژی


داروسازی

بسته لوله راست VS بسته لوله U

بسته لوله مستقیم: اولین و قبلاً استفاده رایج از بسته لوله با لوله مستقیم پیکربندی شده است.مایع داغ از طریق بسته در یک خط مستقیم از یک انتهای پوسته مخزن به انتهای دیگر پوسته مخزن پمپ می شود.. این نوع کارآمد است، اما نیاز به تلاش بیشتر برای باز کردن مخزن باید برای پاکسازی یا نگهداری بسته را حذف کنید. بسته لوله مستقیم هزینه نصب کمتری نسبت به بسته لوله U دارد..

بسته لوله U: سفارش و بسته لوله استفاده رایج جدید طرح لوله U است.این بسته از ویژگی های چشمگیر، نقاط ورودی و خروجی در یک طرف از پوسته است که روی یک لوله پوسته ای که به دو اتاق مهر و موم شده تقسیم شده است، قرار دارد.لوله های ساخته شده در شکل U، که آن را از اتاق ورودی و سفر به انتهای مخالف پوسته و بازگشت در جهت مخالف به اتاق خروجی.این نوع طرح آسان تر برای جدا کردن برای نگهداری با بسته به طور معمول به عنوان یک واحد ماژولار شل می شودبسته لوله نوع U نیز با تفاوت های درجه حرارت بالا مناسب است، بیشتر گسترش حرارتی را کاهش می دهد و استرس انقباض را در بسته کاهش می دهد.
