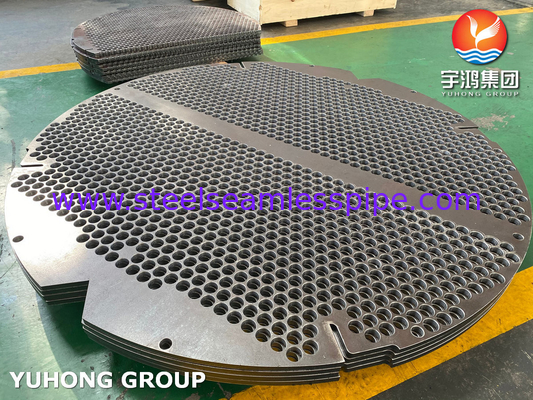

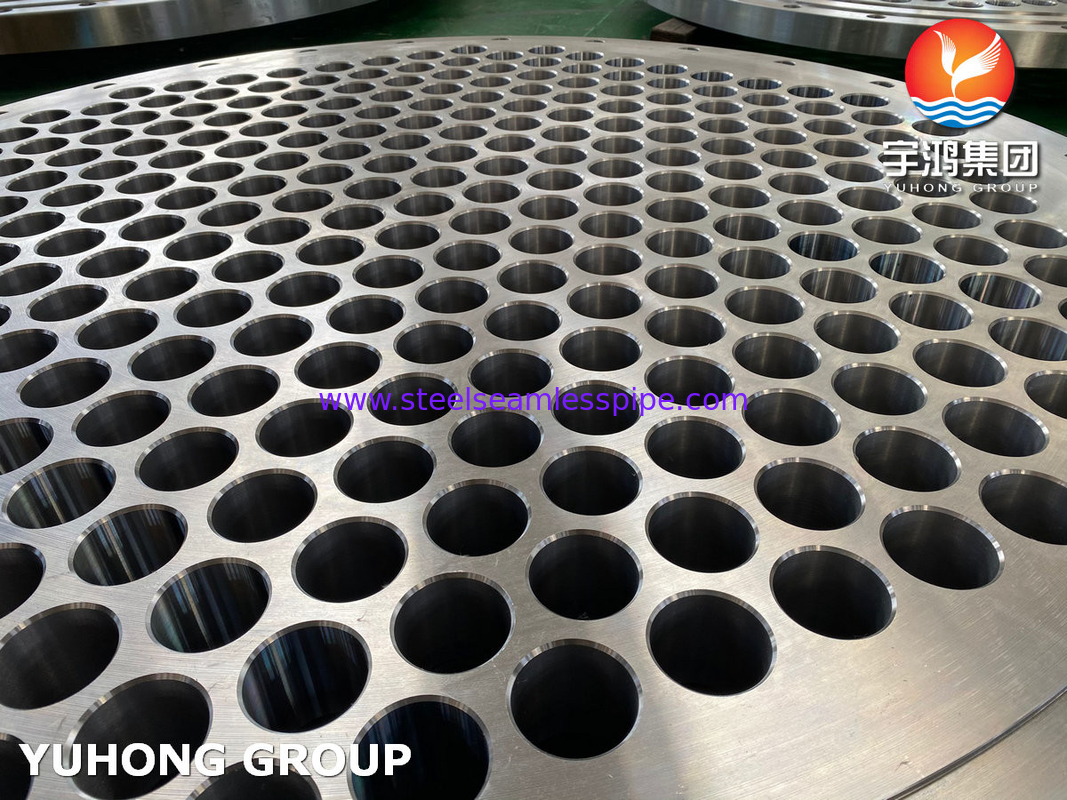

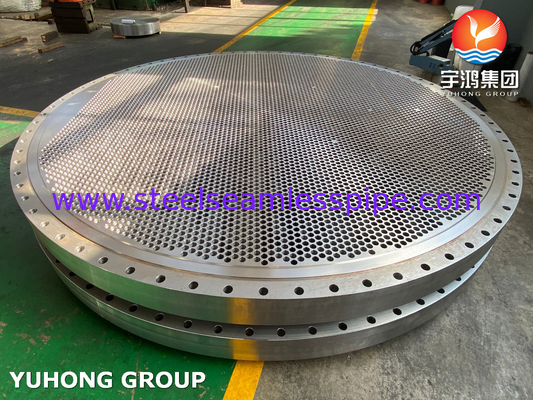

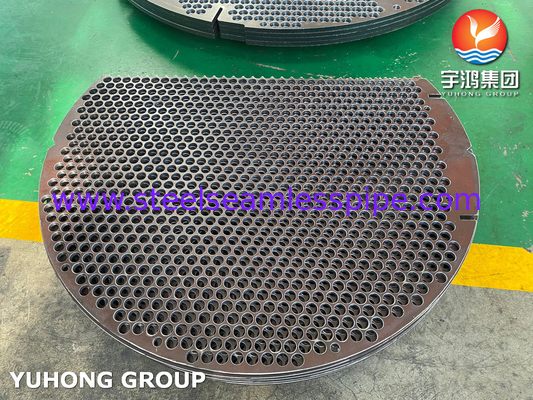

فولاد ضد زنگ ASTM A182 F304L/F316L لوله و باز برای مبادله گرما
صفحه لوله و باز کننده چیست؟
ورق لوله: یک صفحه لوله یک صفحه یا لوله است که به عنوان پشتیبانی برای لوله ها در یک مبادله گرما استفاده می شود. صفحه لوله به طور معمول از ماده ای ساخته شده است که با لوله ها سازگار است، مانند فولاد کربن،فولاد ضد زنگ، یا مس.
بافل ها: بافل ها صفحه ها یا دستگاه هایی هستند که در یک مبادله گرما قرار می گیرند تا جریان مایعات را هدایت کنند و کارایی انتقال گرما را افزایش دهند. بافل ها با مختل کردن جریان مایع کار می کنند،که آشفتگی ایجاد می کند و انتقال گرما بین مایع و لوله ها را افزایش می دهدبافل ها می توانند از مواد مختلفی ساخته شوند، از جمله فلزات، مواد مصنوعی و سرامیک.
ویژگی ها و مزایای اصلی لوله ها و باز کننده ها چیست؟
1.ورق لوله:
(1)خواص اصلی:
- قدرت بالا و ثبات برای حمایت از وزن و فشار لوله ها
- خواص انتقال گرما خوب برای اطمینان از تبادل گرما کارآمد بین مایع و لوله
- سازگاری مواد با لوله ها و محیط مبادله گرما برای جلوگیری از خوردگی و فرسایش
(2)مزایا:
- فراهم می کند یک لنگر مکانیکی امن از لوله ها
- اجازه می دهد تا آسان جدا کردن و جایگزینی لوله های فردی برای نگهداری و تمیز کردن
- می تواند طراحی شده برای پذیرش اندازه های مختلف لوله و پیکربندی برای بهینه سازی انتقال گرما
2.باز کننده ها:
(1)خواص اصلی:
- توانایی ایجاد آشفتگی در مایع که باعث افزایش بهره وری انتقال گرما می شود
- مقاومت در برابر تغییر شکل یا آسیب ناشی از سرعت و فشار مایع بالا در میان مبادله گرما
- سازگاری مواد با محیط مایع و مبادله گرما برای جلوگیری از خوردگی و فرسایش
(2)مزایا:
- انتقال گرما را با افزایش سطح لوله های در معرض مایع افزایش می دهد
- احتمال ایجاد مناطق مرده یا مناطق کم جریان در مبادله گرما را کاهش می دهد که می تواند منجر به کاهش عملکرد شود
- می تواند در انواع اشکال و پیکربندی طراحی شده برای بهینه سازی جریان مایع و بهره وری انتقال گرما
روش تجزیه و تحلیل صفحه لوله
استاندارد مورد استفاده برای تجزیه و تحلیل را نشان می دهد:
-تما - انجمن سازندگان مبادله کننده لوله ای
-ASME - ASME بخش VIII، بخش 1، بخش UHX یا ASME بخش VIII، بخش 2، بخش 4
- گزینه ای که در کد طراحی انتخاب شده تعیین می کند که آیا نرم افزار از بخش 1 یا بخش 2 استفاده می کند.
-PD 5500 (کد بریتانیایی) -کد کشتی تحت فشار بریتانیایی، بخش 3.9، لوله های مبادله گرما صاف
- EN-13445
F316L ترکیب شیمیایی
| نماد درجه |
شماره UNS |
آلیاژ |
عناصر |
ترکیب % |
| F316L |
S31603 |
18 کروم، 8 نیکل، اصلاح شده با مولیبدن،
کربن کم 316LG |
کربن |
0.030 حداکثر |
| منگنیز |
2.00 حداکثر |
| فسفر |
0.045 حداکثر |
| گوگرد |
0.030 حداکثر |
| سیلیکون |
1.00 حداکثر |
| نیکل |
10.0 تا 150 |
| کروم |
16.0-180 |
| مولیبدن |
2.00-3.00 |
| نیتروژن |
0.10 |
F304Lترکیب شیمیایی:
| C |
م |
P |
S |
آره |
نه |
Cr |
| 0.03 |
2 |
0.045 |
0.03 |
1 |
8 تا 13 |
18 تا 20 |
کاربردهای لوله ها و باز کننده ها چیست؟
لوله ها و لوله ها به طور معمول در مبادلات گرما در صنایع مختلف استفاده می شوند، از جمله:
1نفت و گاز: مبادلات گرما برای انتقال گرما بین مایعات گرم و سرد در پالایشگاه های نفت، کارخانه های پردازش گاز و تاسیسات پتروشیمی استفاده می شود.
2تولید برق: مبادلات گرما در نیروگاه های برق برای انتقال گرما از بخار یا گاز به آب استفاده می شود که سپس برای تولید برق استفاده می شود.
3پردازش شیمیایی: مبادلات گرما در تاسیسات پردازش شیمیایی برای انتقال گرما بین مایعات در تولید مواد شیمیایی مختلف استفاده می شود.
4مواد غذایی و نوشیدنی: مبادلات گرما در تولید مواد غذایی و نوشیدنی برای خنک کردن یا گرم کردن مواد در طول پردازش استفاده می شود.
5HVAC: مبادلات گرما در سیستم های گرمایش، تهویه مطبوع و تهویه مطبوع برای انتقال گرما بین هوا و مایعات استفاده می شود که به تنظیم دمای داخلی و رطوبت کمک می کند.
در تمام این صنایع، لوله ها و لوله های لوله ای نقش مهمی در تضمین انتقال گرمای کارآمد و حفظ یکپارچگی ساختاری مبادله گرما دارند.
