لوازم جانبی قطر بزرگ ASTM A234 WPB LR 45 درجه آرنج B16.9

جزئیات محصول:

Place of Origin:	China
نام تجاری:	YUHONG
گواهی:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
Model Number:	ASTM A234 WPB

پرداخت:

Minimum Order Quantity:	500KGS
قیمت:	قابل مذاکره
Packaging Details:	Ply-wooden Case /Iron Case/ Bundle with plastic Cap
Delivery Time:	10-90 Days
شرایط پرداخت:	L/C، T/T
Supply Ability:	According To Client's Request

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (346)

لوله بدون درز از جنس استنلس استیل (343)

لوله فولادی ضد زنگ دوبلکس (137)

لوله فولادی ضد زنگ دوبلکس (39)

لوله سوزن (171)

لوله باله (745)

مبدل حرارتی (35)

لوله مبدل حرارتی (476)

بسته لوله مبادله گرما (54)

صفحه لوله مبدل حرارتی (129)

بافل مبادله گرما (39)

کولر (14)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (62)

لوله جوش داده شده از جنس استنلس استیل (134)

آلیاژ نیکل لوله (276)

لوله آلیاژ نیکل (108)

لوله آلیاژ مس (258)

لوله فولادی آلیاژی (220)

لوله تیتانیومی (21)

لوله آنیل روشن (166)

لوله دیگ بخار (161)

اتصالات فولادی (876)

فلنج فولادی (677)

دیگران (412)

قطعات پوشش (9)

توضیحات محصول جزئیات

جدول گذاری:	SCH 5S - SCH XXS	فنی:	لب به لب
بعد:	ANSI B16.9	تکنولوژی:	گرم شکل گرفته سرد تشکیل شده است
مواد:	فولاد کربن	اندازه ها:	1/8"-
برجسته کردن:	لوازم بزرگ قطر 45 درجه آرنج , B16.9 45 درجه آرنج , ASTM A234 WPB 45 درجه آرنج

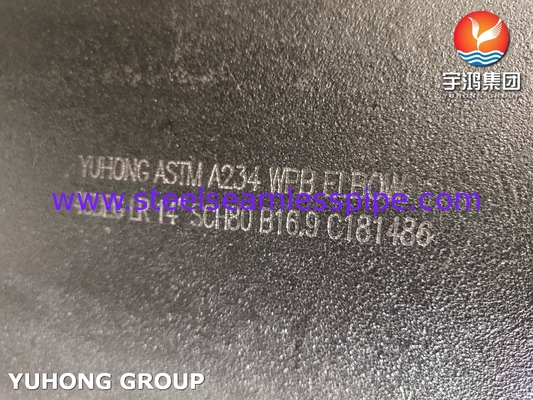

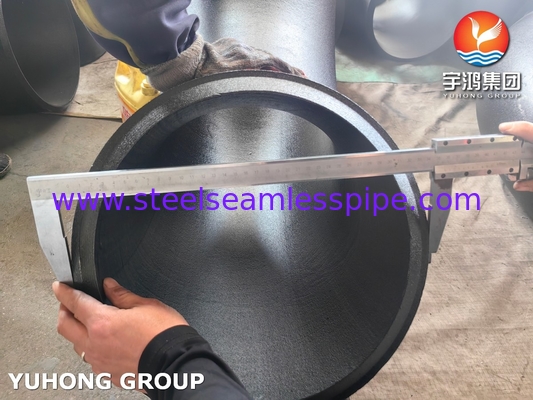

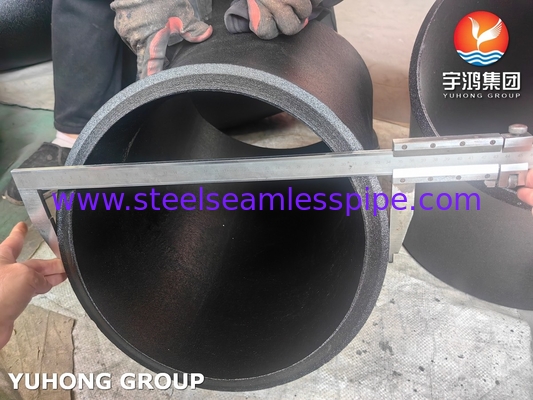

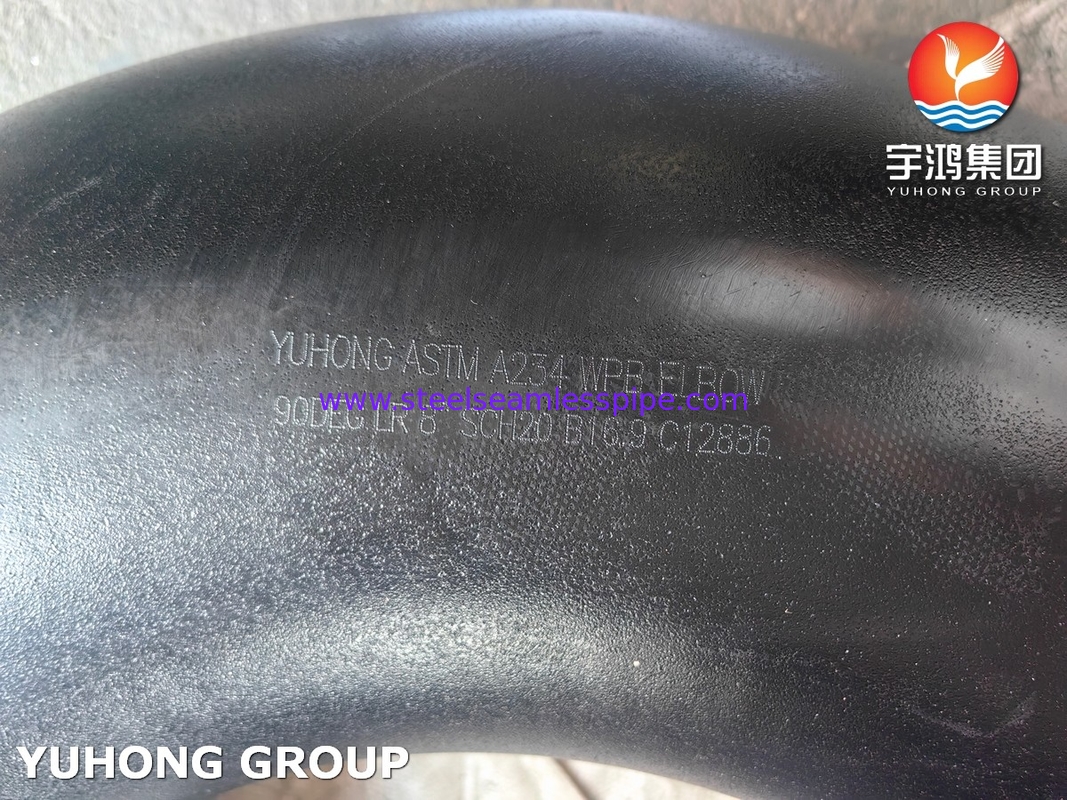

اتصالات با قطر بزرگ ASTM A234 WPB LR زانویی 45 درجه B16.9

ASTM A234 WPB LR 45 درجه زانویی B16.9 به نوع خاصی از اتصالات مورد استفاده در سیستم‌های لوله‌کشی، به ویژه در صنعت نفت و گاز اشاره دارد. بیایید اجزای این اصطلاح را بررسی کنیم:

این یک استاندارد انجمن آزمایش و مواد آمریکا (ASTM) است که اتصالات لوله‌های فولادی کربن و آلیاژی بدون درز و جوشی را برای سرویس در دمای بالا و فشار بالا پوشش می‌دهد.

این مخفف "جوشکاری خمشی تحت فشار" است که نشان می‌دهد اتصال با جوشکاری ساخته شده و می‌تواند فشارهای بالا را تحمل کند.

زانویی LR 45 درجه: 'LR' مخفف شعاع بلند (Long Radius) است، به این معنی که شعاع خم زانویی بلندتر از قطر اسمی لوله است. این به حداقل رساندن تلاطم سیال و کاهش احتمال فرسایش کمک می‌کند. '45 درجه' نشان می‌دهد که زانویی با زاویه 45 درجه نسبت به لوله اصلی می‌چرخد.

این یک استاندارد دیگر از ASME (انجمن مهندسان مکانیک آمریکا) است که به طور خاص به اتصالات با قطر بزرگ می‌پردازد. این استاندارد قوانینی را برای ابعاد و تلرانس اتصالات با قطرهای تا 26 اینچ ارائه می‌دهد.

زانویی ASTM A234 WPB LR 45 درجه B16.9 نوعی اتصال زانویی با قطر بزرگ است که برای استفاده در کاربردهای فشار بالا طراحی شده است، جایی که باید هم دارای رتبه فشار باشد و هم به دلیل طراحی خم 45 درجه و شعاع بلند خود بتواند جریان سیال را به طور موثر مدیریت کند. این اتصالات معمولاً از موادی مانند فولاد کربن ساخته می‌شوند و بسته به الزامات کاربرد خاص، ممکن است در فولاد ضد زنگ یا آلیاژهای دیگر نیز موجود باشند.

معادل زانویی کاهنده ASTM A234 WPB

لوله	اتصال زانویی لوله	فلنج‌ها	شیرها	پیچ و مهره
A106 گرید A	زانویی A234 گرید WPA	A105	A216 گرید WCB	A193 گرید B7 A194 گرید 2H
A106 گرید B	زانویی ASTM A234 گرید WPB	A105	A216 گرید WCB
A106 گرید C	زانویی SA234 WPB	A105	A216 گرید WCB

زانویی SA234 WPB ترکیب شیمیایی

ترکیب شیمیایی (درصد) زانویی لوله ASTM A234 و زانویی لوله ASTM A234

گرید	C	Mn	P	S	Si	Cr	Mo	Ni	Cu	V	Nb
WPB	0.3	0.29-1.06	0.05	0.058	0.1 حداقل	0.4	0.15	0.4	0.4	0.08	0.02
WPC	0.35	0.29-1.06	0.05	0.058	0.1 حداقل	0.4	0.15	0.4	0.4	0.08	0.02
WP11 CL1	0.05-0.15	0.30-0.60	0.03	0.03	0.50-1.00	1.00-1.50	0.44-0.65	-	-	-	-
WP11 CL2/3	0.05-0.20	0.30-0.80	0.04	0.04	0.50-1.00	1.00-1.50	0.44-0.65	-	-	-	-
