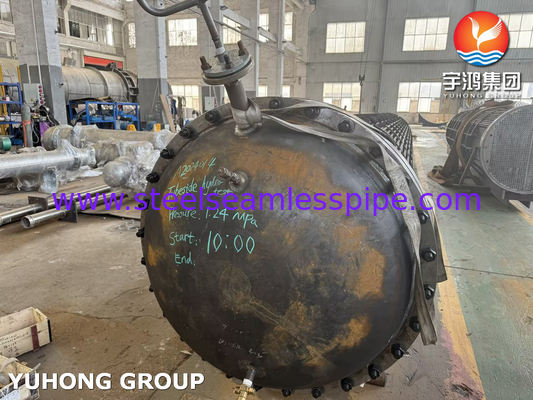

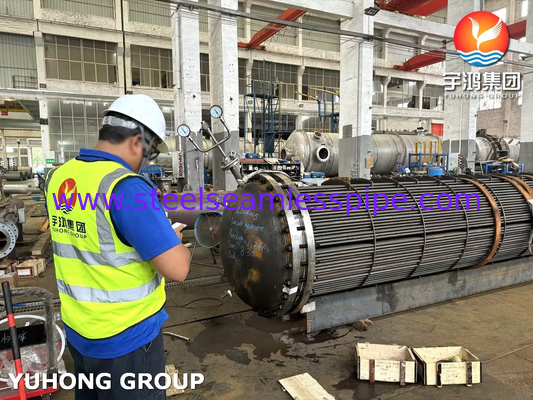

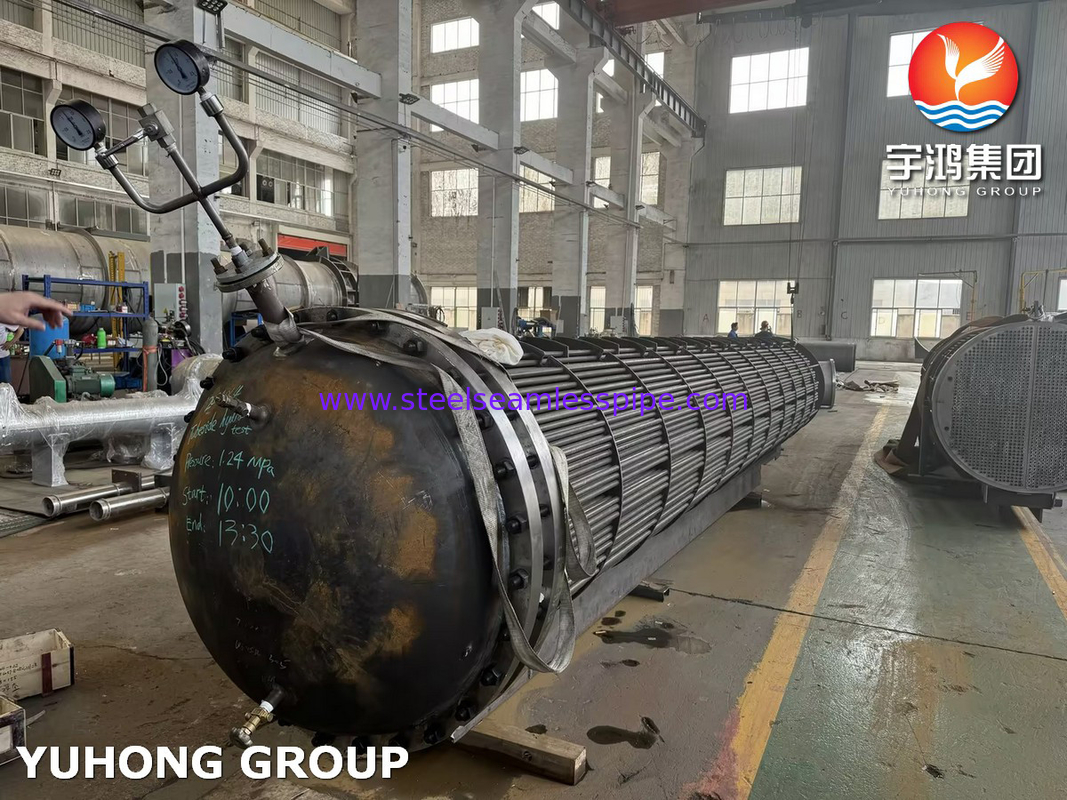

تابه ای مبادله گرما U - لوله بسته سفارشی برای تصفیه نفت

مرور کلی

مبادله گرما لوله ای یک نوع مبادله گرما است که به طور گسترده ای در صنایع مختلف برای انتقال گرما بین دو مایع استفاده می شود. در یک مبادله گرما لوله ای،یک مایع داخل لوله ها جریان دارد در حالی که مایع دیگر در اطراف لوله ها جریان دارداین طراحی اجازه می دهد تا یک سطح بزرگ برای انتقال گرما، آن را به یک راه موثر برای تبادل گرما بین دو مایع.

مبادلات حرارتی لوله ای در پیکربندی های مختلف مانند مبادلات حرارتی پوسته و لوله، مبادلات حرارتی لوله دوگانه و مبادلات حرارتی چند لوله وجود دارد.آنها در کاربردهایی که در آن دمای بالا و فشارهای درگیر استفاده می شود، مانند پردازش شیمیایی، تولید برق و سیستم های HVAC.

انواع مبادلات گرما لوله ای:

• مبادله گرما لوله ثابت

این نوع مبادله گرما دارای یک صفحه لوله و پوسته یکپارچه است.یک حلقه تعویض (یا مفصل گسترش) می تواند در یک موقعیت مناسب در پوسته اضافه شود تا مشکلات ناشی از گسترش حرارتی را جبران کنداین نوع مبادله گرما دارای ساختار ساده و قیمت نسبتا پایین است، اما تمیز کردن و نگهداری نسبتا دشوار است، که آن را برای مایعات مناسب می کند که مستعد مقیاس بندی نیستند.

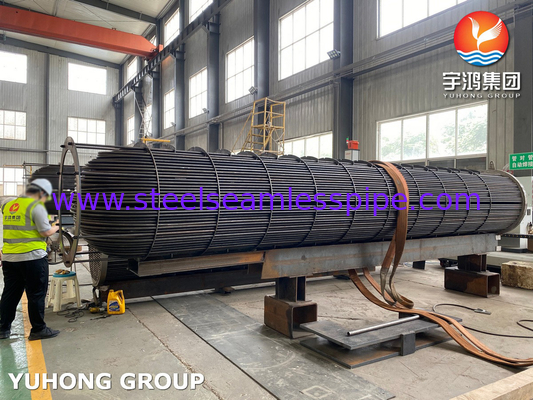

• مبادله گرما لوله ای U شکل

هر لوله به شکل U است، و ورودی و خروجی مایع در هر دو طرف قرار دارد. یک قسمت در داخل سر وجود دارد که آن را به دو اتاق تقسیم می کند،اجازه دادن به هر لوله برای گسترش و قرارداد آزادانه برای حل مشکل گسترش حرارتیاین نوع مبادله گرما دارای ساختار ساده، وزن سبک و مناسب برای محیط های با دمای بالا و فشار بالا است.تمیز کردن طرف لوله نسبتاً دشوار است و نیاز به استفاده از مایعات دارد که به راحتی اندازه گیری نمی شوند.

• مبادله گرما سر شناور

این نوع مبادله گرما لوله ای دارای صفحه لوله در هر دو سر است، و یک سر به پوسته متصل نیست، که یک سر شناور نامیده می شود.بسته و سر شناور می تواند به طور آزاد گسترش و قرارداد در امتداد جهت محوری برای مقابله با استرس ناشی از تفاوت دمایاین نوع مبادله گرما دارای یک ساختار پیچیده است، اما نسبتا آسان برای تمیز کردن و نگهداری است و می تواند در طیف گسترده ای از زمینه های کاربردی استفاده شود.سرهای شناور کوچک ممکن است نشت داخلی داشته باشند.، که منجر به افزایش قیمت ها می شود.

مزایای مبادله گرما لوله ای:

• هزینه نگهداری پایین
• فشار کاری بالا
• دمای کار بالا
• پردازش ذرات و محصولات فیبر
• بازرسی و جدا کردن آسان
• امنیت بالا در فرآیندهای بی عمل
• بزرگ کردنش آسونه

مبادله گرما لوله ای (مبادله گرما صفحه لوله ثابت) ترکیب داخلی

همان طور که از نامش پیداست، صفحه های لوله ای و پوسته ها در هر دو طرف مبادله گرما صفحه لوله ثابت با جوش متصل و ثابت می شوند. این نوع اغلب به عنوان مبادله گرما لوله ای شناخته می شود.به دلیل تثبیت صفحات لوله در هر دو سر، طرف پوسته نمی تواند به صورت مکانیکی تمیز شود و نمی تواند در موقعیت هایی با تفاوت های درجه حرارت بزرگ استفاده شود تا از آسیب استرس جلوگیری شود.هنوز هم نمی تواند از استفاده گسترده از این نوع مبادله گرما جلوگیری کند، در نهایت به دلیل تولید ساده، اقتصاد خوب، و عملکرد اولیه عالی.

کاربرد:

• سیستم های HVAC: مبادلات گرما اجزای جدایی ناپذیر در سیستم های گرمایش، تهویه مطبوع و تهویه مطبوع هستند.آنها گرما را بین هوا و مایع (مانند آب یا یخچال) به فضای داخلی گرم یا سرد منتقل می کنند.
• فرایندهای صنعتی: بسیاری از فرایندهای صنعتی نیاز به کنترل دقیق دما دارند. مبادلات گرما برای تنظیم دما در پردازش شیمیایی، پالایش نفت، تولید برق،پردازش مواد غذایی، و تولید دارویی.
• یخچال و خنک سازی: مبادلات گرما نقش مهمی در چرخه های یخچال دارند، جایی که آنها گرما را از یخچال به محیط بیرونی منتقل می کنند و در نتیجه فضای داخلی را خنک می کنند.
• انرژی های تجدید پذیر:مبادلات گرما در سیستم های انرژی تجدیدپذیر مانند کلکتورهای خورشیدی و نیروگاه های زمین گرمایی برای انتقال گرما از منابع تجدیدپذیر به رسانه های قابل استفاده مانند آب یا هوا استفاده می شود..
• خودرو: در وسایل نقلیه، مبادله گرما در سیستم های خنک کننده برای تنظیم دمای موتور با انتقال گرما از مایع خنک کننده به هوا از طریق رادیاتورها استفاده می شود.
• بازیافت گرما: مبادلات گرما می توانند گرما زباله از فرآیندهای صنعتی یا گاز های خروجی را جمع آوری و مجدداً استفاده کنند و باعث بهبود بهره وری انرژی و کاهش هزینه های عملیاتی می شوند.
• لوازم خانگی: آنها در لوازم خانگی مانند یخچال ها، تهویه مطبوع ها و آبگرمکن ها وجود دارند، جایی که آنها انتقال گرما را برای حفظ دماهای مورد نظر تسهیل می کنند.
• پمپ های گرما: این دستگاه ها از مبادلات گرما برای انتقال گرما بین محیط های داخلی و خارجی برای مقاصد گرمایش یا خنک سازی در ساختمان های مسکونی و تجاری استفاده می کنند.
