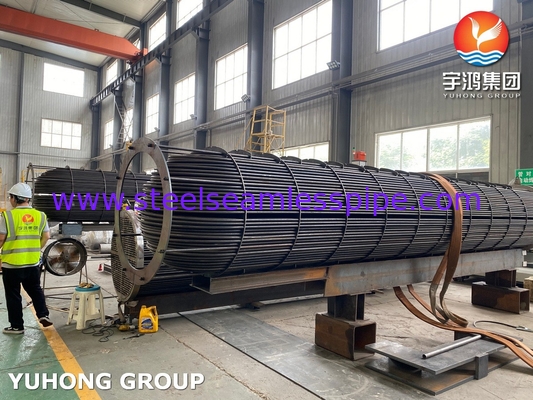

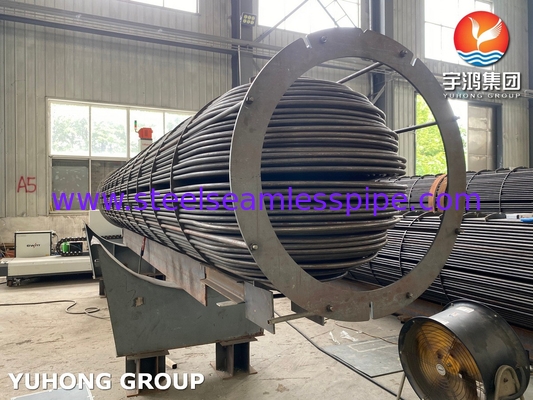

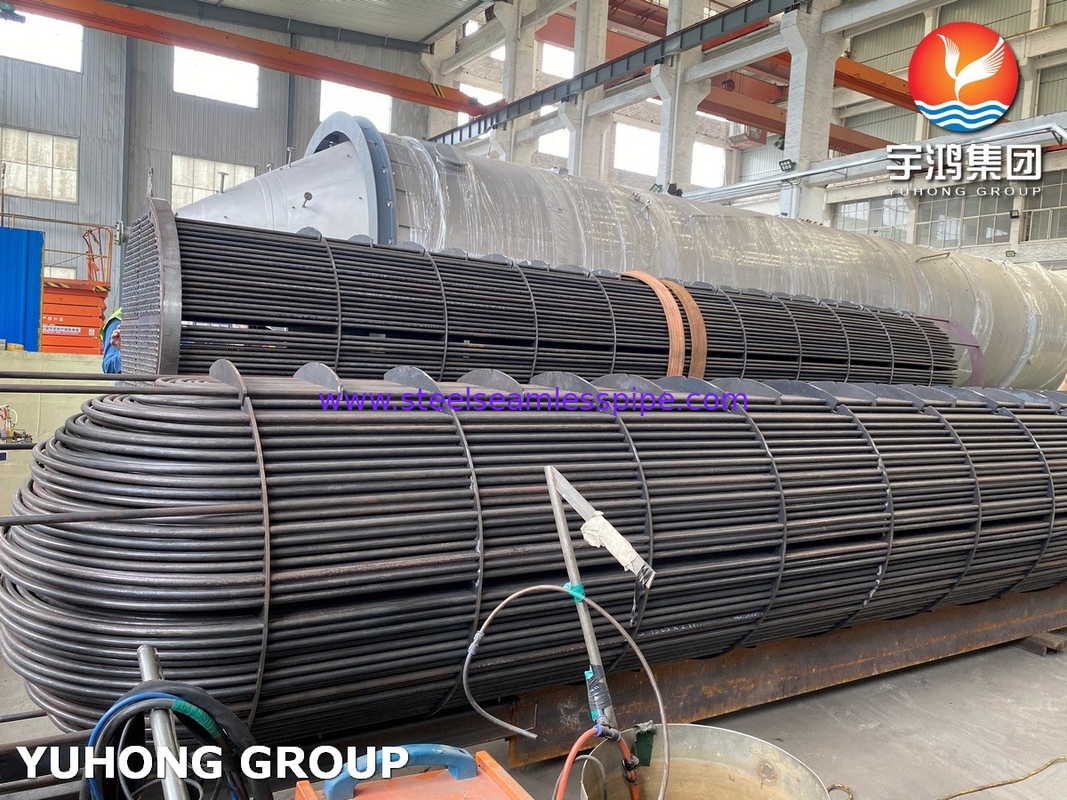

مونتاژ بسته لوله با لوله های مبادله گرما U-Bend بدون درز
طراحی بسته لوله شکل U اجازه می دهد تا انتقال گرما موثر در حالی که گسترش حرارتی را در بر می گیرد، آنها را در بسیاری از سناریوها انتخاب مطلوب می کند.پیکربندی لوله U دارای بخش های مستقیم لوله است که به شکل U خم شده است، اجازه می دهد تا دو جریان مایع برای تبادل گرما به عنوان آنها در جهت های مخالف جریان. ترتیب ضد جریان لوله های U شکل افزایش بهره وری انتقال گرما،به عنوان دو مایع در جهت های مخالف جریان دارد، به حداکثر رساندن تفاوت دما بین آنها. انتهای لوله ها به طور معمول به یک سر متصل می شوند، که به مایعات اجازه می دهد وارد و از مبادله گرما خارج شوند.
ملاحظات طراحی بسته لوله شکل U
-
مواد:
- لوله ها می توانند از مواد مختلفی ساخته شوند، از جمله فولاد ضد زنگ، فولاد کربن یا سایر آلیاژ ها، بسته به کاربرد و مایعات مورد استفاده. مقاومت در برابر خوردگی، رسانایی حرارتی،و هزینه عوامل کلیدی در انتخاب مواد هستند.
-
انواع مایعات:
- مبادله گرما لوله U می تواند انواع مختلفی از مایعات را از جمله مایعات و گاز ها را اداره کند. باید به دقت به خواص مایعات مانند لزگی، خوردگی،و تمایل به پوسیدن.
-
کاهش فشار:
- سرعت جریان، تراکم و لزگی مایعات بر کاهش فشار کلی در سراسر مبادله گرما تأثیر می گذارد. طراحان باید عملکرد را با کاهش فشار مجاز متعادل کنند.
-
محاسبه انتقال گرما:
- اثربخشی یک مبادله گرما لوله U را می توان با استفاده از ضریب انتقال گرما کلی ارزیابی کرد، که به عواملی مانند سطح، پیکربندی جریان و تفاوت های دمایی بستگی دارد.
-
فولینگ:
- باید به احتمال آلودگی سطوح انتقال گرما توجه شود. برنامه های تمیز کردن و مواد باید برای به حداقل رساندن آلودگی در حالی که اطمینان از کارایی انتخاب شوند.
مواد مورد استفاده معمول برای مبادله گرما لوله ای
دو نوع مختلف از بسته های لوله وجود دارد: لوله های مستقیم و لوله های U. بسته به نیاز خاص و کاربرد، مانند:
لوله های فولاد کربن:ASTM A179/ASME SA179/179M، ASTM A192, ASTM A333, ASTM A334
لوله های فولادی آلیاژ:ASTM A213 T5، T9، T11، T22، T91
لوله های فولاد ضد زنگ:ASTM A213 TP304, TP304L, TP316L, TP321, و غیره
لوله های آلیاژ نیکل:ASTM B163 UNS N02200، N04400, N06600, N06601, NO8800, N08825 و غیره
لوله های مس:ASTM B111 C70600، C68700, C71500, C44300 و غیره
مبادلات گرما دستگاه هایی هستند که برای انتقال گرما از یک منبع به منبع دیگر استفاده می شوند. برای مبادلات گرما شیل و لوله، مایعات با دمای مختلف از طریق مبادله جریان دارند.یکی از مایعات از طریق بسته لوله جریان دارد در حالی که دیگری از طریق پوسته جریان داردسپس گرما از یک مایع به دیگری از طریق طرف لوله یا طرف پوسته مبادله کننده منتقل می شود.مبادلات گرما و بسته های لوله می توانند از انواع مختلفی از مواد موجود ساخته شوند. کویل های تجاری هر دو بسته های لوله مستقیم و بسته های لوله U را ارائه می دهند.
بسته لوله مستقیم در مقابل بسته لوله U
هر دو نوع بسته های لوله دارای مزایا و کاربردهای خاص خود هستند که بسته به عواملی مانند نیازهای نگهداری، ملاحظات هزینه و شرایط عملیاتی است.انتخاب بین بسته های لوله مستقیم و لوله U اغلب به نیازهای خاص و اولویت های سیستم مبادله گرما بستگی دارد.
بسته لوله مستقیم:
1طراحی کارآمد، با مایع داغ که مستقیما از طریق لوله ها جریان دارد.
2. نیاز به تلاش بیشتر برای باز کردن پوسته مخزن برای تمیز کردن یا نگهداری.
3. هزینه نصب پایین تر در مقایسه با بسته لوله U.
بسته لوله:
1ورودی و خروجی از یک طرف، نگهداری را آسان می کند.
2لوله های U شکل اجازه می دهد تا گسترش حرارتی بدون استرس بسته.
3طراحی واحد ماژولار اجازه می دهد تا جداسازی آسان برای نگهداری.
4براي تفاوت هاي درجه حرارت بالا مناسب است.
درخواست ها
بسته های لوله در طیف گسترده ای از کاربردهایی که انتقال گرما مورد نیاز است استفاده می شود. برخی از کاربردهای رایج عبارتند از:
- سیستم های HVAC
- پردازش شیمیایی
- پالایش نفت و گاز
- تولید برق
- فرآوری مواد غذایی و نوشیدنی
- تولید دارویی
در هر یک از این کاربردهای، بسته های لوله برای انتقال گرما از یک مایع به مایع دیگر استفاده می شود. به عنوان مثال در یک سیستم HVAC، بسته های لوله ممکن است برای انتقال گرما از آب گرم به هوا سرد استفاده شود،در حالی که در یک کارخانه پردازش شیمیایی، آنها می توانند برای انتقال گرما بین دو جریان شیمیایی استفاده شوند. طراحی خاص بسته لوله بستگی به الزامات برنامه دارد.
