قطعات متبادل گرما از فولاد کربن استاندارد SA516 GR.70N

مرور کلی

SA516 ورق لوله دار درجه 70به طور معمول در ساخت مبادلات گرما، ظروف فشار و دیگ ها استفاده می شود، که عملکرد آن حمایت از لوله ها، اطمینان از مهر و موم مناسب است.و مدیریت شرایط فشار بالا و دمای بالاصفحه لوله یک جزء حیاتی در مبادلات گرما است، زیرا به عنوان رابط بین لوله ها و پوسته عمل می کند، انتقال گرما را در حالی که حفظ یکپارچگی ساختاری را تسهیل می کند.

SA516 ورق های لوله درجه 70 یک جزء حیاتی در ساخت ظرف فشار و مبادله گرما هستند.و مقاومت در برابر دمای متوسط و فشار آنها را برای انواع کاربردهای صنعتی ایده آل می کند، به خصوص در بخش های شیمیایی، پتروشیمی و تولید برق.ممکن است برای اطمینان از عملکرد و قابلیت اطمینان طولانی مدت، درمان های سطحی یا آلیاژ های اضافی لازم باشد..

ویژگی های اصلی صفحه لوله SA516 درجه 70:

1خواص مواد:

• مواد پایه: SA516 درجه 70 یک فولاد کربن با محتوای کربن نسبتا کم و مقاومت کششی خوب است.و گنجاندن آن در یک صفحه لوله تضمین می کند که ساختار می تواند با فشار بالا و نوسانات دمایی مقاومت کند.
• مقاومت کششی: 70-90 ksi (485-620 MPa) که قدرت کافی را برای مقابله با فشارهای مکانیکی در سیستم های با فشار بالا فراهم می کند.
• مقاومت: ≥ 38 ksi (260 MPa) ، اطمینان از اینکه ورق لوله می تواند بار قابل توجهی را بدون تغییر شکل دائمی تحمل کند.
• طول: حداقل 20٪ در 8 اینچ (200 میلی متر) ، اطمینان از درجه ای از انعطاف پذیری و سختی در طول عملیات.
• سختی: به طور معمول در محدوده 138 × 179 HB (برینل) ، ارائه سختی کافی برای مقاومت در برابر فرسایش و ضربه.

2ساخت و فرآوری:

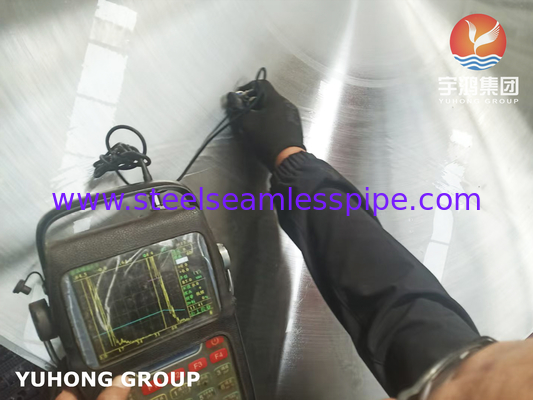

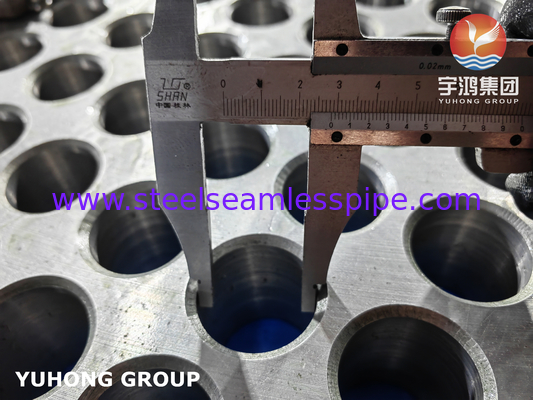

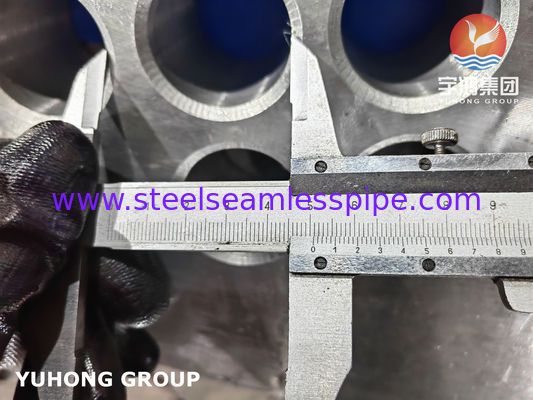

• ساخت لوله: لوله به طور معمول یک صفحه فولادی ضخیم و جامد یا یک بخش جعل شده است که برای جای دادن لوله ها حفاری یا ماشینکاری می شود.سوراخ با دقت و دقت حفاری می شود برای اطمینان از تراز مناسب و برای جلوگیری از نشت در رابط لوله به لوله.
• جوش پذیری: SA516 درجه 70 به دلیل جوش پذیری خوب خود شناخته شده است که برای ساخت ورق های لوله بسیار مهم است.این ماده می تواند با استفاده از روش های معمولی مانند SMAW (پوشش قوس فلزی محافظ) جوش داده شود، SAW (سوخته شدن قوس زیر آب) ، و GTAW (سوخته شدن قوس گاز ولفستم).
• درمان حرارتی: پس از ساخت، صفحات لوله اغلب تحت درمان حرارتی (به عنوان مثال، نرمال یا کاهش استرس) برای کاهش استرس های داخلی و بهبود سختی قرار می گیرند.این امر به ویژه در کاربردهای فشار بالا که در آن ترک ها یا نقص ها می توانند منجر به شکست شوند، مهم است..

3مقاومت در برابر خوردگی:

• در حالی که SA516 درجه 70 دارای مقاومت ذاتی در برابر خوردگی کلی است، صفحات لوله ای که در معرض مواد شیمیایی خشن یا محیط های خوردگی قرار دارند ممکن است نیاز به پوشش های اضافی، پوشش،یا آلیاژ های مقاوم در برابر خوردگی برای استفاده طولانی مدت.
• برای کاربردهای محیط هایی که خوردگی باعث نگرانی می شود، ممکن است درمان های سطحی اضافی یا استفاده از آلیاژ هایی مانند Inconel یا Hastelloy برای لوله ها لازم باشد.

4عملکرد مکانیکی تحت فشار:

• مقاومت در برابر فشار بالا: ورق لوله باید به فشار داخلی مایع گردش در لوله ها مقاومت کند.تضمین می کند که صفحه لوله می تواند بدون شکست فشار داخلی قابل توجهی را تحمل کند.
• مقاومت در برابر دما: برای کاربردهای متوسط تا دماهای بالا مناسب است، به طور معمول در محدوده 400 ° F تا 850 ° F (200 ° C تا 450 ° C) ، که در مبادلات گرما و دیگ ها رایج است.

5ملاحظات طراحی:

• ضخامت: ورق های لوله ای ساخته شده از SA516 درجه 70 در ضخامت های مختلف، بسته به نیازهای فشار و اندازه مبادله گرما یا ظرف فشار در دسترس هستند.ضخامت آن می تواند از چند اینچ تا بیش از یک فوت باشد.

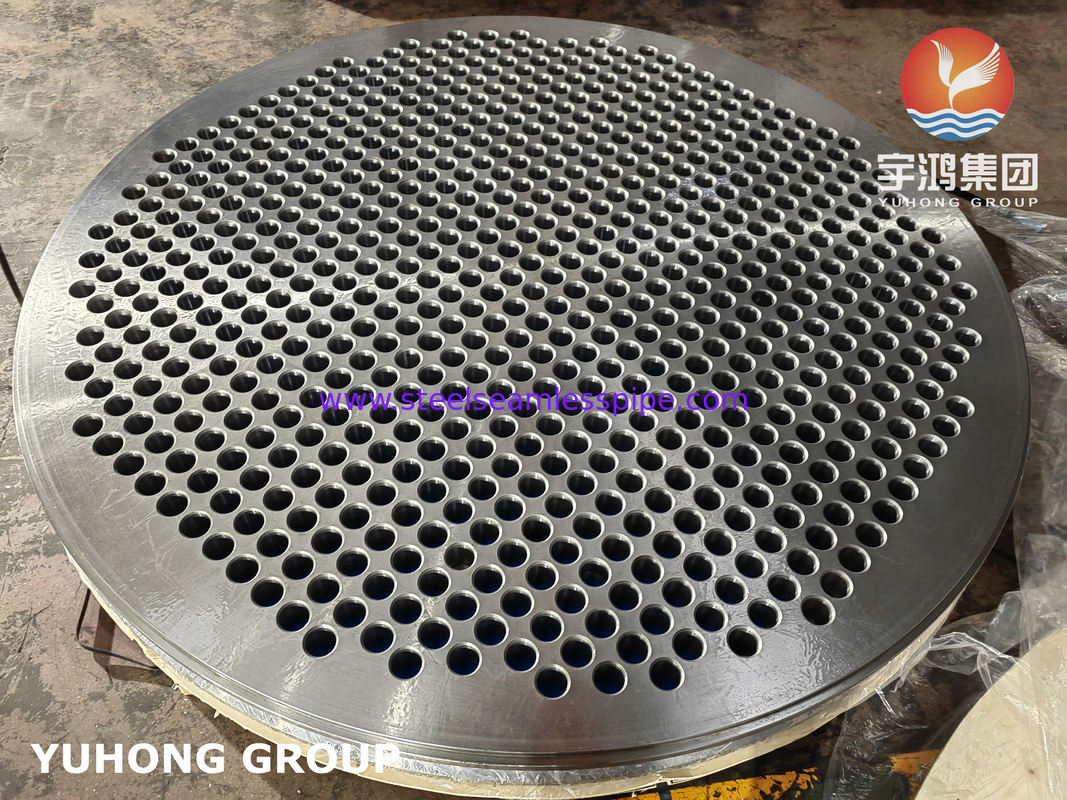

• الگوهای سوراخ: طراحی الگوی سوراخ (ترتیب لوله ها) و اندازه سوراخ برای عملکرد صفحه لوله بسیار مهم است. به طور معمول لوله ها در یک پیچ دایره ای یا مربع تنظیم می شوند.با قطر سوراخ دقیق برای اطمینان از تناسب مناسب.
• سطح مهر و موم: سطح مهر و موم صفحه لوله معمولاً به یک پایان صاف برای جلوگیری از نشت و اطمینان از مهر و موم مناسب لوله ها ماشینکاری می شود.همچنین ممکن است نیاز به یک لگاس یا عنصر مهر و موم برای جلوگیری از نشت بین لوله ها و صفحه لوله.

خواص مکانیکی

ترکیب شیمیایی

کاربردها:

• مبادلات گرما:استفاده می شود در هر دو شیل و لوله و هوا خنک کننده مبادله گرما که در آن ورق لوله بخش حیاتی نگه داشتن لوله ها در محل است.
• ظرف های تحت فشار:در ظرف های تحت فشار، صفحه لوله به عنوان پارتیشن جدا کننده اتاق های مختلف عمل می کند، اغلب در دیگ بخار، راکتورها و مبادلات گرما در پتروشیمی، تولید برق،و صنایع شیمیایی.
• بخاری:لوله های لوله در دیگ بخار حیاتی هستند، جایی که آنها بسته لوله را در محل نگه می دارند در حالی که در برابر گسترش حرارتی و فشار تولید بخار مقاومت می کنند.
