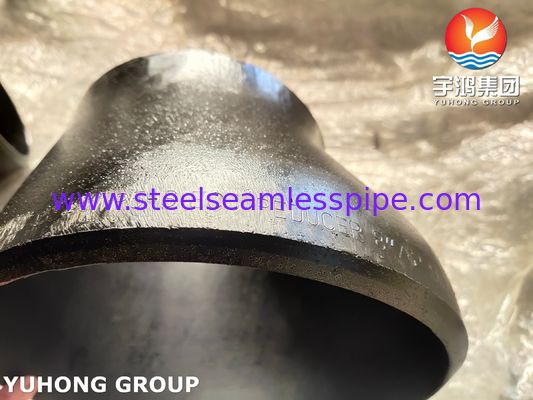

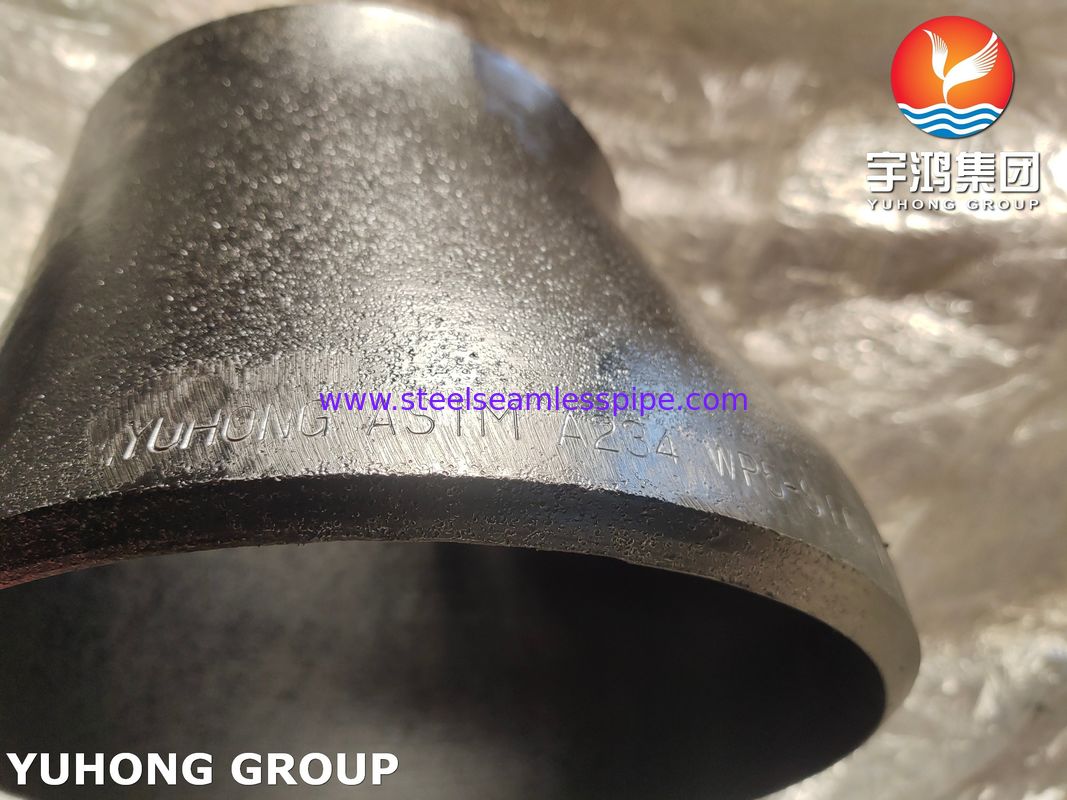

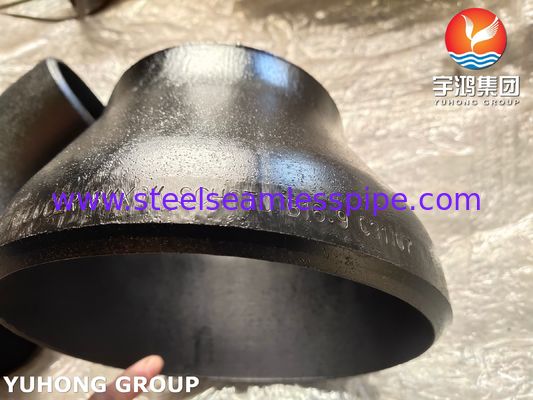

ASTM A234 WP5 CL1 / CL3 آلیاژ فولاد Excentric Reducer ASME B16.9 لوله های Buttweld

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG
گواهی:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
شماره مدل:	ASTM A234 WP5 Alloy Steel ECC. کاهش دهنده

پرداخت:

مقدار حداقل تعداد سفارش:	۱ درصد
جزئیات بسته بندی:	کیس تخته سه لا یا پالت
زمان تحویل:	هفت روز
شرایط پرداخت:	L/C، T/T

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (345)

لوله بدون درز از جنس استنلس استیل (341)

لوله فولادی ضد زنگ دوبلکس (137)

لوله فولادی ضد زنگ دوبلکس (39)

لوله سوزن (171)

لوله باله (744)

مبدل حرارتی (35)

لوله مبدل حرارتی (475)

بسته لوله مبادله گرما (54)

صفحه لوله مبدل حرارتی (129)

بافل مبادله گرما (39)

کولر (14)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (61)

لوله جوش داده شده از جنس استنلس استیل (134)

آلیاژ نیکل لوله (276)

لوله آلیاژ نیکل (108)

لوله آلیاژ مس (258)

لوله فولادی آلیاژی (219)

لوله تیتانیومی (21)

لوله آنیل روشن (166)

لوله دیگ بخار (156)

اتصالات فولادی (876)

فلنج فولادی (674)

دیگران (411)

قطعات پوشش (9)

توضیحات محصول جزئیات

نام محصول:	کاهش دهنده فولاد آلیاژ	مشخصات:	ASTM A234، ASME SA234
مواد:	WP5 CL1 / CL3	اود:	1/8 اینچ NB تا 48 اینچ NB
دنباله:	برنامه 10s - برنامه XXS	سطح:	نقاشی سیاه
تایپ کنید:	کاهنده خارج از مرکز، کاهنده متحدالمرکز
برجسته کردن:	CL3 آلاینده ی کاهش دهنده ی غیرمرکی فولاد , ASTM A234 آلاینده ای از فولاد آلیاژ , CL1 مخلوط فولادی Excentric Reducer

کاهنده گریز از مرکز فولاد آلیاژی ASME B16.9 ASTM A234 WP5 کلاس 1 / کلاس 3 اتصالات لوله

یک کاهنده گریز از مرکز فولاد آلیاژی ASTM A234 WP5 CL1 / CL3 ASME B16.9 یک قطعه لوله فورج شده یا کار شده و مخروطی است که برای اتصال دائمی دو لوله با قطرهای متفاوت در یک سیستم لوله کشی با دمای بالا استفاده می شود، که در آن خطوط مرکزی ناهمسو (گریز از مرکز) هستند تا یک سطح صاف بالا یا پایین حفظ شود. یک کاهنده جوشی لب به لب نوعی اتصالات لوله است که برای اتصال دو لوله با قطرهای متفاوت استفاده می شود. برخلاف سایر انواع کاهنده ها (مانند کاهنده های جوشی سوکتی یا رزوه ای)، کاهنده های جوشی لب به لب برای جوشکاری مستقیم به لوله ها طراحی شده اند و اتصالی بدون درز را فراهم می کنند. این امر آنها را برای کاربردهای فشار بالا و دمای بالا ایده آل می کند. این محصول مطابق با الزامات ابعادی ASME B16.9 ساخته شده است، از فولاد آلیاژی 5% کروم / 0.5% مولیبدن مطابق با ASTM A234 درجه WP5 ساخته شده است و در دو کلاس چقرمگی ضربه (CL1 و CL3) موجود است. نصب آن با جوشکاری لب به لب مستقیماً به انتهای لوله انجام می شود.

انواع کاهنده های جوشی لب به لب

کاهنده های هم مرکز: این کاهنده ها شکلی متقارن دارند، به طوری که خط مرکزی انتهای کوچکتر با خط مرکزی انتهای بزرگتر هم تراز است. آنها معمولاً در خطوط لوله افقی که حفظ ارتفاع یکسان مهم است استفاده می شوند.
کاهنده های گریز از مرکز: این کاهنده ها دارای خط مرکزی ناهمسو هستند، به این معنی که انتهای کوچکتر از خط مرکزی انتهای بزرگتر ناهمسو است. آنها اغلب در خطوط لوله عمودی یا زمانی که لازم است سطح سیال تراز حفظ شود (به عنوان مثال، در سیستم های زهکشی) استفاده می شوند.

الزامات شیمیایی اتصالات لوله فولاد آلیاژی ASTM A234 WP5

عنصر	محدوده ترکیب
کربن (C)	0.20% - 0.35%
منگنز (Mn)	0.60% - 1.20%
فسفر (P)	≤ 0.040%
گوگرد (S)	≤ 0.045%
سیلیکون (Si)	0.15% - 0.40%

فشار و دمای اتصالات لوله فولاد آلیاژی ASTM A234 WP5

کلاس	فشار نامی (psi) در دمای 70 درجه فارنهایت	حداکثر دمای عملیاتی (درجه فارنهایت)
کلاس 1	1500 psi	800 درجه فارنهایت
کلاس 3	3000 psi	800 درجه فارنهایت

سایر مواد

آلیاژ نیکل	ASTM / ASME SB 336 UNS 2200 (نیکل 200)، UNS 2201 (نیکل 201)، UNS 4400 (مونل 400)، UNS 8020 (آلیاژ 20 / 20 CB 3، UNS 8825 اینکونل (825)، UNS 6600 (اینکونل 600)، UNS 6601 (اینکونل 601)، UNS 6625 (اینکونل 625)، UNS 10276 (هاستلوی C276)
فولاد ضد زنگ	ASTM / ASME SA 403 GR WP "S" / "W" / "WX" 304، 304L، 304H، 304N، 304LN، 309، 310H، 316، 316H، 317، 317L، 321، 321H، 347، 347 H
فولاد دوفازی	ASTM / ASME SA 815 UNS NO.S 31803، S 32205، S 32550، S 32750، S 32760
فولاد کربن	ASTM / ASME A 234 WPB، WPC ASTM / ASME A 860 WPHY 42، WPHY 46، WPHY 52، WPH 60، WPHY 65 و WPHY 70
فولاد آلیاژی	ASTM / ASME A 234 WP 1، WP 5، WP 9، WP 11، WP 12، WP 22، WP 23، WP 91

توجه: اتصالات از گرید های WP1، WP11 کلاس 1، WP11 کلاس 2، WP11 کلاس 3، WP12 کلاس 1، WP12 کلاس 2، WP22 کلاس 1، WP22 کلاس 3، WP5 و WP9 باید در حالت آنیل شده، آنیل شده ایزوترمال یا نرمالایز و تمپر شده عرضه شوند.

در صورت نرمالایز و تمپر شده، دمای تمپر برای WP11 کلاس 1، WP11 کلاس 2، WP11 کلاس 3، WP12

کلاس 1 و WP12 کلاس 2 نباید کمتر از 1150 درجه فارنهایت [620 درجه سانتیگراد] باشد؛ برای گرید های WP5، WP9، WP22 کلاس 1 و WP22 کلاس 3 دمای تمپر نباید کمتر از 1250 درجه فارنهایت [675 درجه سانتیگراد] باشد.

کاربردها

تولید برق: در سیستم های دیگ بخار، خطوط بخار و سایر کاربردهای دمای بالا و فشار بالا استفاده می شود.
صنایع نفت و گاز: در خطوط لوله برای انتقال نفت، گاز طبیعی و سایر هیدروکربن ها استفاده می شود.
فرآوری شیمیایی: مناسب برای سیستم های حاوی مواد شیمیایی خورنده، که در آن استحکام و دوام بالا مورد نیاز است.
تصفیه و توزیع آب: در سیستم های آب شهری و تصفیه خانه های فاضلاب استفاده می شود.

نصب و نگهداری

جوشکاری: کاهنده های جوشی لب به لب برای جوشکاری مستقیم به لوله ها طراحی شده اند. برای اطمینان از اتصال قوی و بدون نشتی باید از تکنیک ها و رویه های جوشکاری مناسب استفاده شود.
هم ترازی: هم ترازی مناسب برای جلوگیری از تمرکز تنش و اطمینان از جریان روان بسیار مهم است.
بازرسی: بازرسی و نگهداری منظم برای شناسایی و رفع هرگونه مشکل احتمالی، مانند خوردگی یا ترک، ضروری است.
