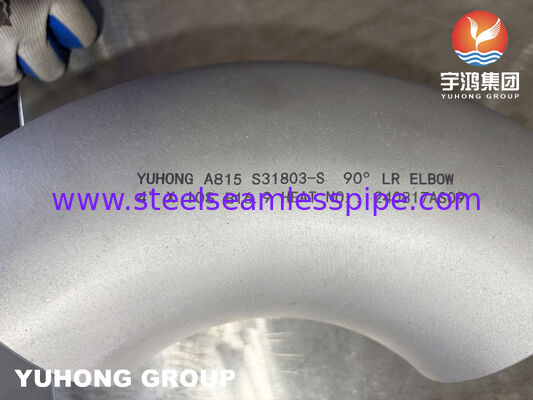

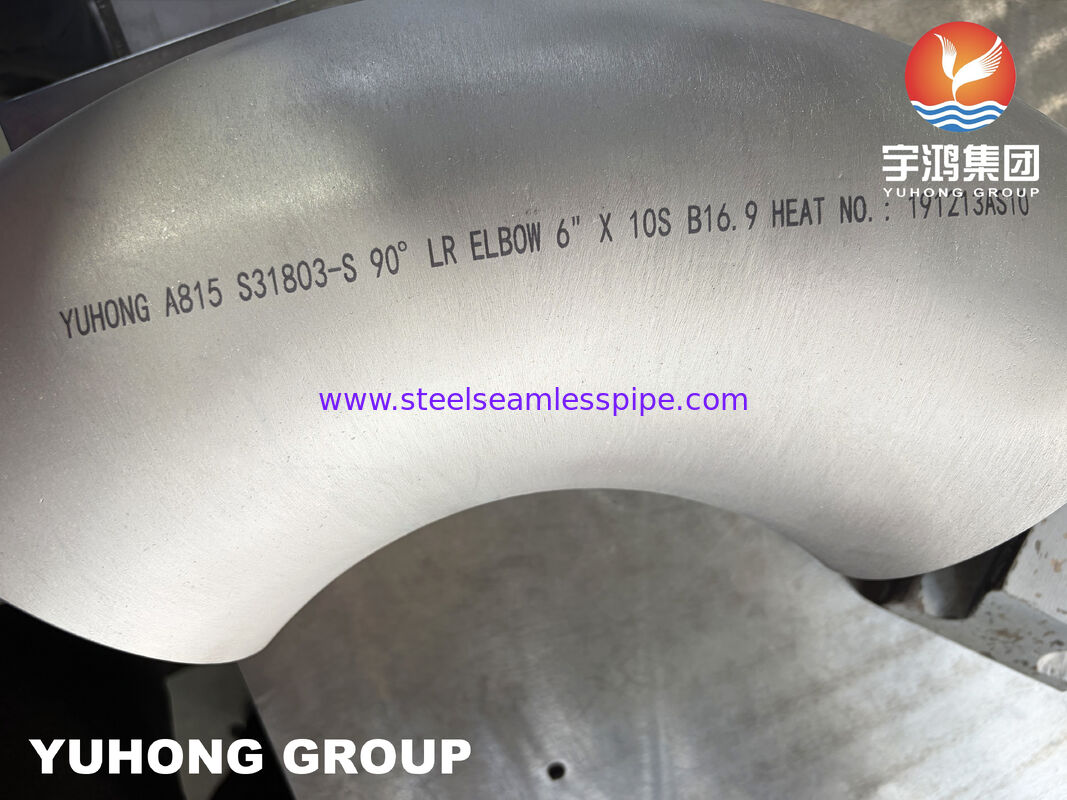

زانویی 90 درجه شعاع بلند فولاد ضد زنگ دوفاز UNS S31803 مطابق با ASTM A815
مرور کلی محصول
زانویی شعاع بلند فولاد ضد زنگ دوفاز برای لولهکشی با مقاومت بالا در برابر خوردگی
زانویی 90 درجه شعاع بلند فولاد ضد زنگ دوفاز UNS S31803 مطابق با ASTM A815 یک اتصالات لولهای فورج شده یا شکل داده شده است که برای تغییر جهت جریان در سیستمهای لولهکشی با کارایی بالا طراحی شده است. این زانویی فولاد ضد زنگ دوفاز که مطابق با مشخصات ASTM A815 / ASME SA815 تولید میشود، استحکام مکانیکی بالا را با مقاومت عالی در برابر خوردگی ناشی از کلراید ترکیب میکند و آن را برای محیطهای صنعتی پرتقاضا مناسب میسازد.
ساختار دوفاز S31803 حاوی هر دو فاز فریتی و آستنیتی است که استحکام بهبود یافتهای را در مقایسه با فولادهای ضد زنگ آستنیتی معمولی در عین حفظ مقاومت خوب در برابر خوردگی فراهم میکند. طراحی شعاع بلند (1.5D) تلاطم جریان و افت فشار را کاهش میدهد و آن را در کاربردهای لولهکشی فراساحلی، پردازش شیمیایی، نفت و گاز، شیرینسازی و دریایی به طور گستردهای مورد استفاده قرار میدهد.
مشخصات فنی
|
مورد
|
مشخصات
|
|
نام محصول
|
زانویی 90 درجه شعاع بلند فولاد ضد زنگ دوفاز UNS S31803 مطابق با ASTM A815
|
|
استاندارد
|
ASTM A815 / ASME SA815
|
|
درجه مواد
|
UNS S31803 / دوفاز 2205
|
|
نوع محصول
|
زانویی 90 درجه شعاع بلند
|
|
نوع شعاع
|
شعاع بلند (1.5D)
|
|
فرآیند تولید
|
شکلدهی گرم / شکلدهی سرد
|
|
محدوده اندازه
|
NPS 1/2 اینچ تا 48 اینچ
|
|
ضخامت دیواره
|
SCH 5S تا XXS
|
|
نوع اتصال
|
جوش لب به لب
|
|
عملیات حرارتی
|
آنیل شده با محلول
|
|
پرداخت سطح
|
اسیدشویی شده / پولیش شده / ماشینکاری شده
|
|
آزمایش
|
شناسایی مواد مثبت (PMI)، بازرسی ابعادی، تست هیدرواستاتیک (در صورت نیاز)
|
|
گواهینامه
|
گواهی تست مواد (MTC) EN 10204 3.1 موجود است
|
ترکیب شیمیایی
|
عنصر
|
محتوا (درصد)
|
|
کروم (Cr)
|
21.0-23.0
|
|
نیکل (Ni)
|
4.5-6.5
|
|
مولیبدن (Mo)
|
2.5-3.5
|
|
نیتروژن (N)
|
0.08-0.20
|
|
کربن (C)
|
≤ 0.030
|
|
منگنز (Mn)
|
≤ 2.00
|
|
سیلیکون (Si)
|
≤ 1.00
|
|
فسفر (P)
|
≤ 0.030
|
|
گوگرد (S)
|
≤ 0.020
|
|
آهن (Fe)
|
مابقی
|
خواص مکانیکی
|
خاصیت
|
الزامات
|
|
مقاومت کششی
|
≥ 620 مگاپاسکال
|
|
مقاومت تسلیم
|
≥ 450 مگاپاسکال
|
|
ازدیاد طول
|
≥ 25%
|
|
سختی
|
≤ 290 HB
|
ویژگیهای محصول
- ساختار دوفاز با استحکام بالا
فولاد ضد زنگ دوفاز UNS S31803 ریزساختارهای فریتی و آستنیتی را ترکیب میکند و استحکام تسلیم بالاتری نسبت به فولاد ضد زنگ استاندارد 316L برای کاربردهای لولهکشی تحت فشار ارائه میدهد.
- مقاومت برتر در برابر خوردگی کلراید
ترکیب کروم، مولیبدن و نیتروژن مقاومت در برابر خوردگی حفرهای و شکافی را بهبود میبخشد، به ویژه در محیطهای حاوی کلراید مانند آب دریا و محیطهای فرآیند شیمیایی.
- طراحی شعاع بلند برای جریان کارآمد
طراحی زانویی 90LR (1.5D) انتقال جریان صافتری را در مقایسه با زانوییهای شعاع کوتاه فراهم میکند و تلاطم و افت فشار را در سیستمهای لولهکشی کاهش میدهد.
- اتصال لولهکشی جوشی قابل اعتماد
طراحی انتهای جوش لب به لب امکان جوشکاری با نفوذ کامل با لولههای مجاور را فراهم میکند و یک سیستم لولهکشی پیوسته مناسب برای سرویس تحت فشار ایجاد میکند.
- مناسب برای شرایط صنعتی تهاجمی
برای کاربردهایی طراحی شده است که هم استحکام مکانیکی و هم مقاومت در برابر خوردگی مورد نیاز است، از جمله سکوهای فراساحلی، کارخانههای شیمیایی و سیستمهای دریایی.
چرا زانویی دوفاز S31803 را به جای 316L انتخاب کنیم؟
|
ویژگی
|
دوفاز UNS S31803
|
فولاد ضد زنگ 316L
|
|
ساختار مواد
|
دوفاز فریتی + آستنیتی
|
آستنیتی
|
|
مقاومت تسلیم
|
بالاتر
|
پایینتر
|
|
مقاومت در برابر کلراید
|
عالی
|
خوب
|
|
مقاومت در برابر ترک خوردگی تنشی
|
بهتر
|
متوسط
|
|
سرویس فراساحلی
|
ترجیح داده شده
|
بسته به شرایط محدود
|
|
کاربرد فشار بالا
|
مناسب
|
سرویس عمومی
|
ابعاد موجود
|
پارامتر
|
محدوده
|
|
اندازه
|
NPS 1/2 اینچ تا 48 اینچ
|
|
نوع زانویی
|
زانویی 90 درجه شعاع بلند
|
|
شعاع
|
1.5D
|
|
ضخامت
|
SCH 5S تا XXS
|
|
نوع انتها
|
جوش لب به لب
|
|
استاندارد
|
ASME B16.9 / MSS SP-43 (طبق نیاز)
|
|
ابعاد سفارشی
|
موجود است
|
کاربردها
زانوییهای 90 درجه شعاع بلند ASTM A815 UNS S31803 به طور گسترده در موارد زیر استفاده میشوند:
-
سکوی نفت و گاز فراساحلی
-
کارخانههای پتروشیمی
-
سیستمهای پردازش شیمیایی
-
تاسیسات شیرینسازی آب
-
سیستمهای لولهکشی دریایی
-
سیستمهای خنککننده آب دریا
-
تاسیسات LNG
-
نیروگاهها
-
سیستمهای لولهکشی تحت فشار
-
صنایع کاغذ و خمیر کاغذ
-
کارخانههای کود
-
تصفیه آب صنعتی
بازرسی و آزمایش
گزینههای بازرسی شامل موارد زیر است:
-

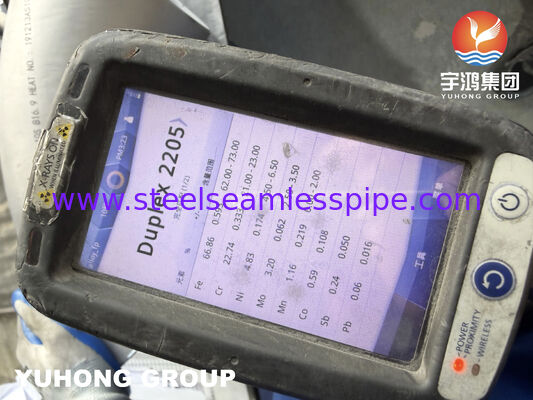

شناسایی مواد مثبت (PMI)
-
تحلیل ترکیب شیمیایی
-
تست کشش
-
تست سختی
-
بازرسی ابعادی
-
بازرسی چشمی
-
بازرسی سطح
-
تستهای غیر مخرب (NDT)
-
بازرسی شخص ثالث
چرا زانوییهای دوفاز S31803 YUHONG را انتخاب کنید؟
-
تولید شده مطابق با الزامات ASTM A815 / ASME SA815
-
ساختار آنیل شده با محلول فولاد ضد زنگ دوفاز
-
مناسب برای سیستمهای لولهکشی خورنده و پرفشار
-
طراحی شعاع بلند برای عملکرد جریان بهبود یافته
-
اسناد بازرسی کامل موجود است
-
ابعاد سفارشی برای پروژههای صنعتی پشتیبانی میشود
سوالات متداول
- زانویی ASTM A815 S31803 چیست؟
زانویی ASTM A815 S31803 یک اتصالات جوش لب به لب از فولاد ضد زنگ دوفاز است که برای سیستمهای لولهکشی صنعتی که نیاز به استحکام بالا و مقاومت در برابر خوردگی دارند، طراحی شده است.
- تفاوت بین زانویی 90LR و 90SR چیست؟
زانویی 90LR دارای شعاع بلند تقریباً 1.5 برابر قطر لوله است که جریان صافتری را در مقایسه با زانویی شعاع کوتاه فراهم میکند.
- چرا از اتصالات فولاد ضد زنگ دوفاز استفاده کنیم؟
فولاد ضد زنگ دوفاز استحکام مکانیکی بالاتری و مقاومت بهبود یافته در برابر خوردگی کلراید و ترک خوردگی تنشی را در مقایسه با فولادهای ضد زنگ معمولی ارائه میدهد.
- آیا S31803 همان دوفاز 2205 است؟
بله. UNS S31803 یکی از گریدهای شناخته شده در خانواده دوفاز 2205 است.
- آیا میتوان زانوییهای دوفاز سفارشی را تامین کرد؟
بله. اندازه، ضخامت دیواره، شعاع، آمادهسازی انتها و الزامات بازرسی را میتوان مطابق با مشخصات پروژه سفارشی کرد.
