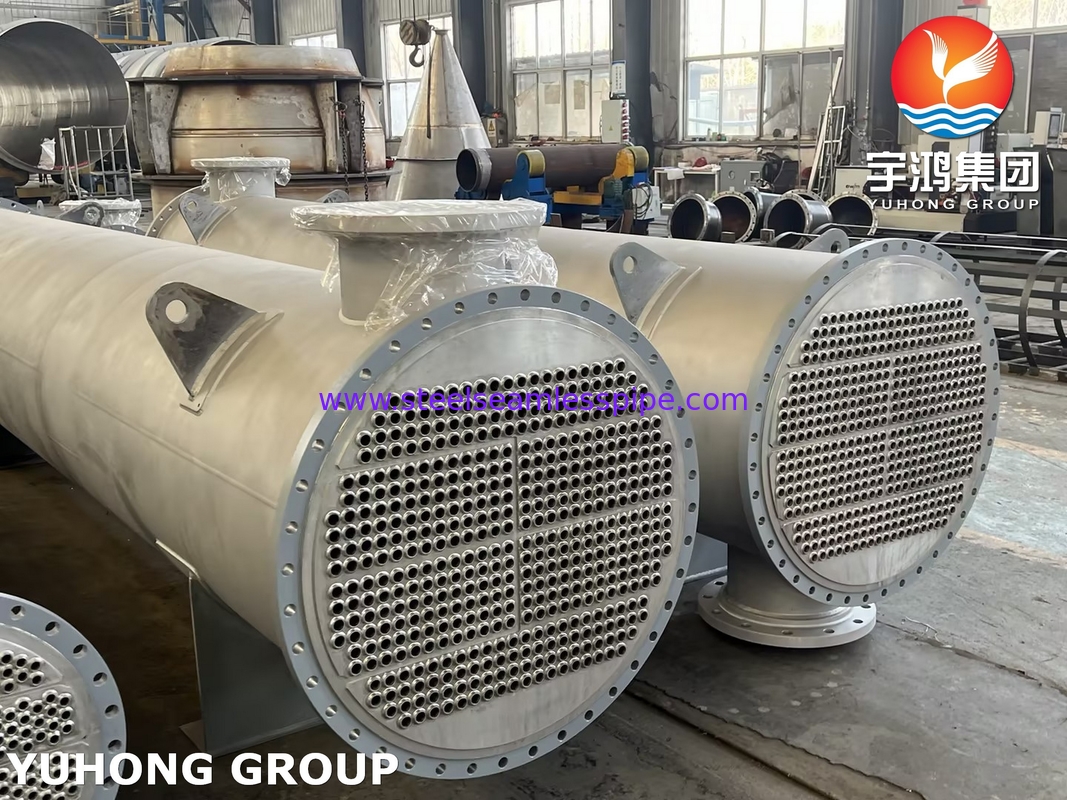

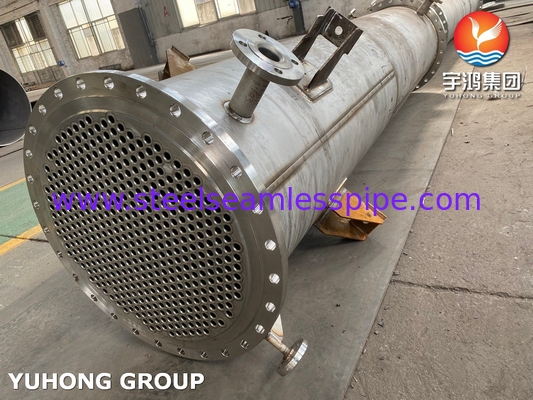

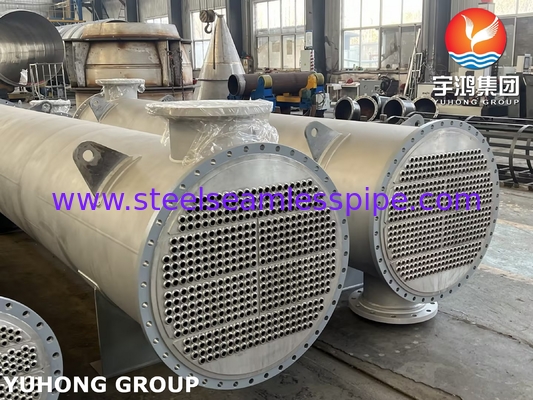

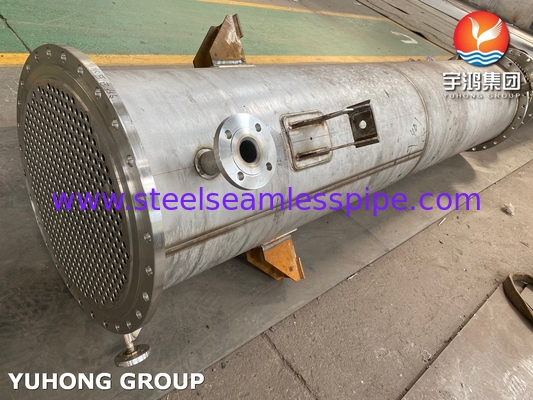

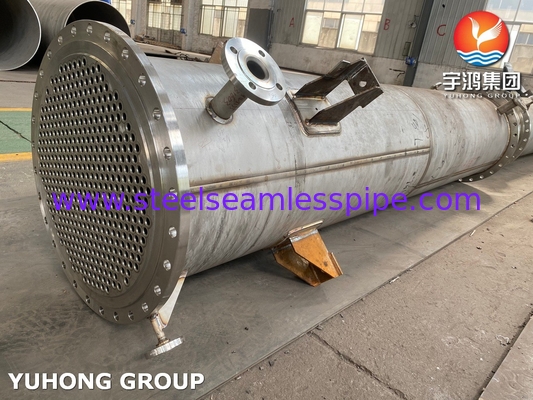

مبدل حرارتی کلاس R BEM، لوله ثابت، لوله NACE SA179 برای سرویس پالایشگاه گاز ترش

جزئیات محصول:

محل منبع:	CN
نام تجاری:	YUHONG
گواهی:	ASME U Stamp, PED 2014/68/EU, ISO 9001/14001
شماره مدل:	مبدل حرارتی ورق ثابت ، کلاس Tema R BEM

پرداخت:

مقدار حداقل تعداد سفارش:	1 مجموعه
قیمت:	قابل مذاکره
Packaging Details:	Weatherproofed with steel skids for ocean freight
زمان تحویل:	120 روز
شرایط پرداخت:	T/T، L/C در دید
قابلیت ارائه:	15 ست در ماه

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (290)

لوله بدون درز از جنس استنلس استیل (277)

لوله فولادی ضد زنگ دوبلکس (127)

لوله فولادی ضد زنگ دوبلکس (29)

لوله سوزن (107)

لوله باله (631)

مبدل حرارتی (17)

لوله مبدل حرارتی (424)

بسته لوله مبادله گرما (37)

صفحه لوله مبدل حرارتی (116)

بافل مبادله گرما (36)

کولر (8)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (57)

لوله جوش داده شده از جنس استنلس استیل (114)

آلیاژ نیکل لوله (261)

لوله آلیاژ نیکل (79)

لوله آلیاژ مس (227)

لوله فولادی آلیاژی (184)

لوله تیتانیومی (10)

لوله آنیل روشن (153)

لوله دیگ بخار (145)

اتصالات فولادی (804)

فلنج فولادی (590)

دیگران (391)

قطعات پوشش (7)

توضیحات محصول جزئیات

فشار طراحی (لوله):	4.0 MPa (580 psi)	لوله:	ASTM SA179 لوله فولادی کربن بدون درز
ورق لوله:	SA516 Gr.70 + SS309L Layer (انفجار پیوند)	پوسته:	ASTM SA516 GR.70 فولاد کربن
ماده مبهم:	SA516 GR.70 فولاد کربن (25 ٪ برش بافل ، سگمنتال)
برجسته کردن:	ASTM SA179 لوله فولادی کربن بدون درز,لوله فولادی کربن بدون درز مبادله گرما , Heat Exchanger Seamless Carbon Steel tube

مبادله گرما کلاس TEMA R BEM، لوله ثابت، لوله NACE SA179 برای سرویس پالایشگاه گاز ترش

شرکت Yuhong Holding Group Co. Ltdیک رهبر شناخته شده در تولید و عرضه تجهیزات صنعتی، از جمله مبادلات گرما، بخاری های گرم، خنک کننده های هوا و اجزای حیاتی آنها است.با دهه ها تخصص و تعهد به ارائه محصولات با بالاترین کیفیت، ما به مشتریان در صنایع مختلف در سراسر جهان خدمت می کنیم.

در میان پیشنهادات برتر ماASTM SA179 لوله فولادی کربن بدون درز، که به طور خاص برایمبادلات گرما لوله ثابت. به خاطر رسانایی حرارتی عالی ، دوام و قابلیت اطمینان ، لوله های بدون درز SA179 انتخاب ایده آل برای سیستم های مبادله گرما کارآمد و طولانی مدت هستند.

1.ASTM SA179 ترکیب شیمیایی و خواص مکانیکی

عنصر	ترکیب (٪)
کربن (C)	≤ 0.06
منگنز (Mn)	0.27 ۰63
فسفر (P)	≤ 0.035
گوگرد (S)	≤ 0.035

محتوای کم کربن در SA179 خطر سقوط کربید را به حداقل می رساند و انعطاف پذیری و جوش پذیری برتر را در حالی که رسانایی حرارتی عالی را حفظ می کند ، تضمین می کند.

مالکیت	ارزش
قدرت کششی	≥ 325 MPa (47,000 psi)
قدرت تولید	≥ 180 MPa (26,000 psi)
کشش	≥35٪
سختی	≤ 72 HRB

این خواص مکانیکی تضمین می کند که لوله های بدون درز SA179 می توانند با حفظ یکپارچگی ساختاری و انتقال گرما کارآمد، با فشارها و دمای بالا مقاومت کنند.

مشخصات فنی

نه، نه	پارامتر	مشخصات
1	فشار طراحی (شکل)	2.5 MPa (362 psi)
2	فشار طراحی (انبوه)	4.0 MPa (580 psi)
3	استانداردهای نوزل	فلنج های RF ANSI B16.5 (طبقه 150/300)
4	مواد فلنج	ASTM A105 فولاد کربنی جعل شده
5	نوع گاسکت	زخم مارپیچی (SS316L + پرکننده گرافیت)
6	پیچ زدن	ASTM A193 B7 Studs + A194 2H Nuts
7	حمایت	پشتوانه های ثابت صندلی (SA516 Gr.70)
8	پوشش سطحی (شیل)	شن و ماسه (SA 2.5) + پوشش اپوکسی (≥ 120 μm)
9	پایان بخش داخلی لوله	الکتروپولیس شده (Ra ≤0.8 μm)
10	بهره وری حرارتی	≥95% (در حالت تمیز)
11	ضریب انتقال گرما	500-1200 W/m2·K (با سرعت بخار متفاوت است)
12	کاهش فشار سمت پوسته	≤0.05 MPa (7.25 psi)
13	کاهش فشار لوله	≤0.1 MPa (14.5 psi)
14	مقاومت در برابر آلودگی	0.0002 m2·K/W (طرف لوله) / 0.0001 m2·K/W (طرف پوسته)
15	حداکثر جریان بخار	50~200 تن/ساعت
16	ظرفیت فشرده سازی	۱۰٫۱۰۰ مگاوات
17	استانداردهای جوش	ASME Sec IX (SAW برای جوش های طولی، GTAW برای مفاصل لوله به لوله)
18	روش های NDT	100٪ RT (پوش های پوسته ای) ، PT (پوش های لوله ای) ، UT (کامل بودن پیوند پوشیده)
19	آزمایش هیدروستاتیک	1.5× فشار طراحی شده (30 دقیقه، نشت صفر)
20	آزمایش پنوماتیک	1.1× فشار طراحی شده (شناخت نشت طیف جرم هلیوم)
21	بازرسی شخص ثالث	گواهی TÜV/SGS (اختیاری)
22	گواهینامه	برچسب ASME U، PED 2014/68/EU، ISO 9001/14001
23	محیط نصب	در داخل و خارج از خانه (حمايت IP55) ، منطقه لرزه اي 4 (IBC 2018)
