شرکت Yuhong Holding Group Co. LTD
| محل منبع: | چین |
| نام تجاری: | YUHONG |
| گواهی: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| شماره مدل: | نوع BEP |
| مقدار حداقل تعداد سفارش: | 1SET |
|---|---|
| قیمت: | 1--1000000 USD |

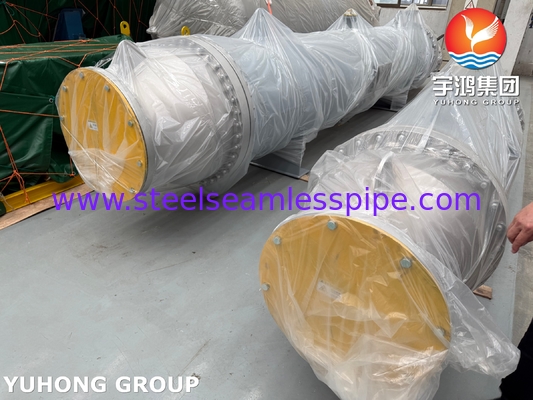

| جزئیات بسته بندی: | مورد نیاز/ قاب چوبی تخته سه لا/ قاب آهنی/ بسته با کلاه پلاستیکی |
| زمان تحویل: | 45---150 روز |
| شرایط پرداخت: | T/T، L/C در دید |
| قابلیت ارائه: | 60 مجموعه در ماه |
| پوسته: | SA387 GRADE22 CLASS2 | فلنج کانال: | SA336 F22 Class3 |
|---|---|---|---|
| لوله ها: | SA213 T22 | ورق لوله: | SA336 F22 Class3 |
| بافل ها: | SA387 GRADE22 CLASS2 | پشتیبانی می کند: | SA516 درجه 70 |
| برجسته کردن: | مبدل حرارتی گاز به گاز T22,مبدل حرارتی نوع BEP,مبدل حرارتی ASME VIII Division 2,BEP type heat exchanger,ASME VIII Division 2 heat exchanger |
||

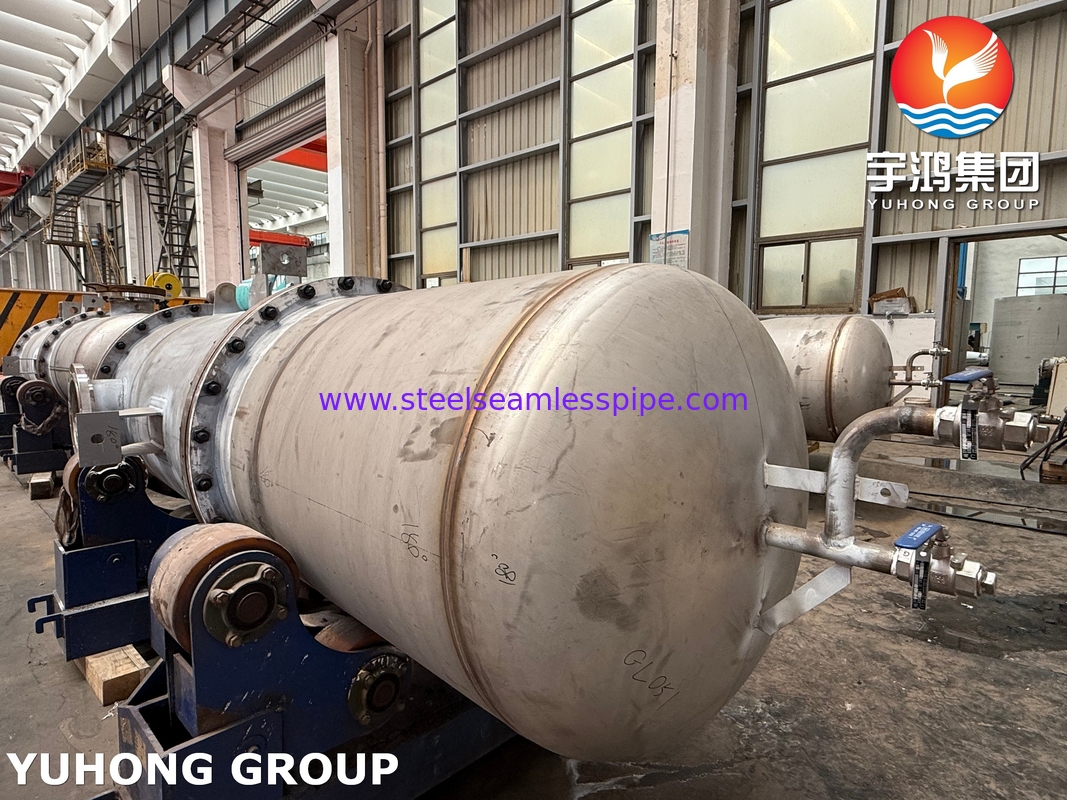

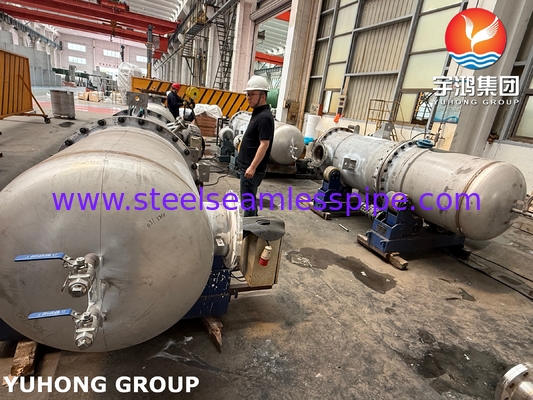

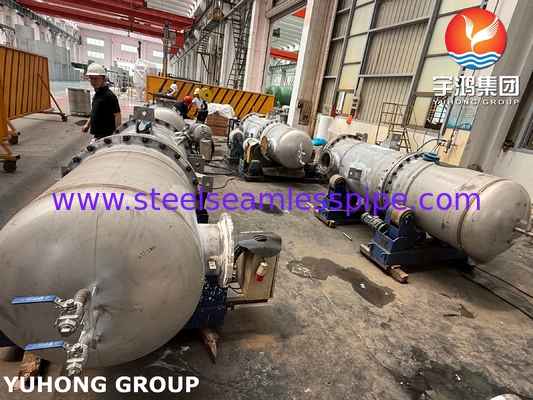

مبدلهای حرارتی گاز به گاز T22 نوع BEP ASME VIII Division 2 Class 2
The مبدل حرارتی گاز به گاز T22 (نوع BEP), طراحی شده بر اساس ASME VIII Division 2 Class 2, به طور موثر گرما را بین جریانهای گاز در کاربردهای با دمای بالا منتقل میکند. ساخته شده از فولاد آلیاژی T22, عملکرد حرارتی و مکانیکی عالی را ارائه میدهد، که برای نیروگاهها، پالایشگاهها و فرآوری شیمیایی ایدهآل است. طراحی BEP آن، نگهداری آسان و دوام را تضمین میکند.
انواع مبدلهای حرارتی
| نوع | توضیحات | کاربردها |
|---|---|---|
| نوع BEP (Bonnet End Plate) | دارای یک درپوش قابل جابجایی است که امکان دسترسی به دسته لوله برای تمیز کردن و نگهداری را فراهم میکند. | انتقال حرارت گاز به گاز در کاربردهای با دمای بالا مانند نیروگاهها و پالایشگاهها. |
| نوع سر شناور | شامل یک سر شناور است که انبساط حرارتی دسته لوله را در خود جای میدهد. | مناسب برای مواردی با انبساط حرارتی قابل توجه، مانند مولدهای بخار. |
| نوع ورق لوله ثابت | ورقههای لوله به هر دو انتهای پوسته جوش داده میشوند و یک طراحی ساده و مقرون به صرفه را ارائه میدهند. | متداول در کاربردهای با دمای و فشار کم تا متوسط. |
| مبدل حرارتی U-Tube | لوله های U شکل امکان انبساط سمت لوله را بدون نیاز به سایر مجوزهای انبساط فراهم می کند. | ایده آل برای گرم کردن یا خنک کردن سیالات با اختلاف دمای زیاد. |
| کیتل ریبویلر | یک مبدل حرارتی پوسته و لوله که برای تبخیر یک سیال در سمت لوله با استفاده از یک سیال سمت پوسته طراحی شده است. | به طور گسترده در فرآیندهای تقطیر و تبخیر استفاده می شود. |
| مبدل حرارتی دو لوله | شامل یک لوله در داخل یک لوله بزرگتر است که به دو سیال اجازه می دهد گرما را به صورت متقابل تبادل کنند. | در کاربردهای در مقیاس کوچکتر یا زمانی که فضا محدود است استفاده می شود. |
مواد متداول مبدل حرارتی
| شماره مشخصات | نوع/درجه |
| SA-36 | SA-36 |
| SA-53 | EA, EB, E/B, S/A, S/B |
| SA-105 | SA-105 |
| SA-106 | A, B, C |
| SA-135 | A, B |
| SA-178 | A, C |
| SA-179 | SA-179 |
| SA-181 | SA-181 |
| SA-182 | FR, F1, F2, F3V, F3VCb, F5, F5a, F9, F11 Cl. 1 & 2, F12 Cl. 1 & 2, F21, F22 Cl. 1 & 3, F22V,F91 |
| SA-192 | SA-192 |
| SA-193 | B5, B7, B7M, B16 |
| SA-203 | A, B, D, E, F |
| SA-204 | A, B, C |
| SA-209 | T1, T1a, T1b |
| SA-210 | A-1.C |
| SA-213 | T2, T5, T5b, T5c, T9, T11, T12, T17.. T21, T22, T91 |
| SA-214 | SA-214 |
| SA-216 | WCA, WCB, WCC |
| SA-217 | C12, C5, WC1, WC4, WC5, WC6, WC9 |
| SA-225 | C |
| SA-234 | WPE, WPC, WPR, WP1, WP5, WP9. WP11 C1. 1.WP12 CI. 1.WP22 CL.1 |
| SA-250 | T1, T1a, T1b |
| SA-266 | 1, 2, 3, 4 |
| SA-283 | C, D |
| SA-285 | A, B, C |
| SA-299 | A, B |
| SA-302 | A, B, C, D |
| SA-307 | A, B |
| SA-320 | L7, L7A, L7M, L43 |
| SA-325 | 1 |
| SA-333 | 1, 3, 4, 6, 7, 9 |
| SA-334 | 1, 3, 6, 7, 9 |
| SA-355 | P1, P2, P5, P5b, P5c, P9, P11, P12, P15,P21.P22. P91 |
| SA-336 | F1, F3V, F3VCb, F5, F5A, F9,F11 C1. 2& 3, F12,F21 CL.1 &3,F22 CL.1 &3.F22V,F91 |
| SA-350 | LF1, LF2.LF3 LF5.LF9 |
| SA-352 | LCB, LC1. LC2.LC3 |
| SA-354 | BC, BD |
| SA-369 | FP1, FP2, FP5, FP9, FP11, FP12, FP21. FP22 |
| SA-372 | A; B;C;D;E CL.55,65,&70:F CL.55, 65,&70; G CL.55.65,&70: H CL. 55,65,& 70;j CL. 55,65,70,& 110:L: M CL.85 &100 |
| SA-387 | 2, 11, 12, M, 21, 22, 91 |
| SA-414 | A, B, C, D, E, F, G |
| SA-420 | WPL 3, WPL 6, WPL 9 |
| SA-423 | 1, 2 |
| SA-437 | B4B, B4C |
| SA-449 | SA-449 |
| SA-455 | SA-455 |
| SA-487 | 1 Cl. A & B, 2 Cl. A & B, 4 Cl. A, 8 Cl. A |
| SA-508 | 1, 1A, 2 Cl 1, 2 Cl. 2,3 Cl. 1, 3 CL. 2, 3V, 3VCb. 4N CL. 3, 22 CL. 3 |
| SA-515 | 60, 65, 70 |
| SA-516 | 55, 60, 65, 70 |
| SA-524 | I,II |
| SA-533 | A Cl.1&2,B Cl.1 & 2, C CL.1 & 2, D Cl.2, E Cl. 1 & 2 |
| SA-537 | Cl. 1, 2, & 3 |
| SA-540 | B21, B22, B23, B24, B24V |
| SA-541 | 1, 1A, 2 Cl. 1, 2 Cl. 2, 3 Cl. 1, 3 C1. 2, 3V, 3VCb, 22 Cl.3, 22V |
| SA-542 | B Cl. 4, C Cl. 4a, D Cl. 4a, E Cl. 4a |
| SA-556 | A2, B2, C2 |
| SA-562 | ... |
| SA-574 | 4037,4042,4140,4340,5137M 51B37M |
| SA-587 | SA-587 |
| SA-612 | SA-612 |
| SA-662 | A, B, C |
| SA-675 | 45, 50, 55, 60, 65, 70 |
| SA-727 | SA-727 |
| SA-737 | B, C |
| SA-738 | A, B, C |
| SA-739 | B11, B22 |
| SA-765 | l, ll, lll, IV |
| SA-832 | 21V,22V,23V |
| SA-836 | SA-836 |
| SA-841 | A Cl. 1, B CI. 2 |
| SA-1008 | CS-A.CS-B |
| SA/AS 1548 | PT430,PT460,PT490 |
| SA/CSA-G40.21 | 38W, 44W, 50W |
| SA/EN 10028-2 | P235GH,P265GH,P295GH, P355GH,13CrMo4-5, 10CrMo9-10 |
| SA/EN 10028-3 | P275NH |
| SA/EN 10216-2 | P235GH,P265GH,16Mo3, 13CrMo4-5,10CrMo9-10 |
| SA/EN 10222-2 | P280GH, P305GH,13CrMo4-5, 11CrMo9-10 |
| SA/GB 713 | Q345R |
| SA/IS 2062 | E250A,E250BR,E250B0,E250C |
کاربردهای مبدلهای حرارتی گاز به گاز
| صنعت | کاربردهای خاص |
|---|---|
| تولید برق | - بازیابی حرارت اگزوز توربین گاز. |
| - دیگهای بازیابی حرارت و پیشگرمکنهای هوا در نیروگاههای حرارتی. | |
| پتروشیمی | - پیش گرم کردن هوای احتراق در پالایشگاهها. |
| - خنک کردن گازهای خروجی در واحدهای بازیابی گوگرد (SRU). | |
| فرآوری شیمیایی | - مدیریت گرما در فرآیندهای کراکینگ کاتالیستی و اصلاح. |
| - گرمایش و خنک کردن گازهای خروجی در کارخانههای کود. | |
| متالورژی | - بازیابی حرارت از گازهای دودکش در تولید فولاد و آلومینیوم. |
| - پیش گرمکنهای هوا در ذوب و ریختهگری. | |
| سیستمهای زیست محیطی | - کاهش دمای گازهای خروجی برای اسکرابرها و سیستمهای فیلتراسیون. |
| - بازیابی حرارت در کارخانههای زبالهسوزی. | |
| نفت و گاز | - خنک کردن گازهای غنی از هیدروژن در هیدروکراکرها. |
| - گرم کردن گازهای فرآیندی در تأسیسات فرآوری گاز طبیعی. |
![]()
