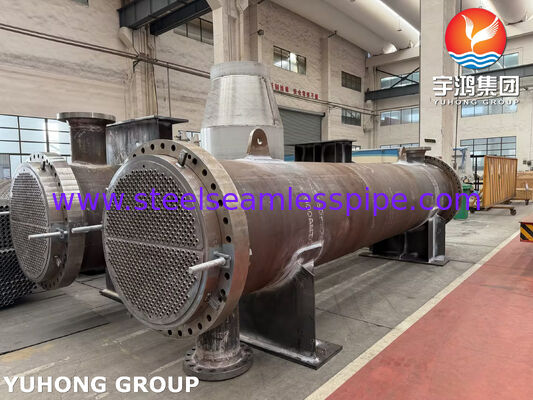

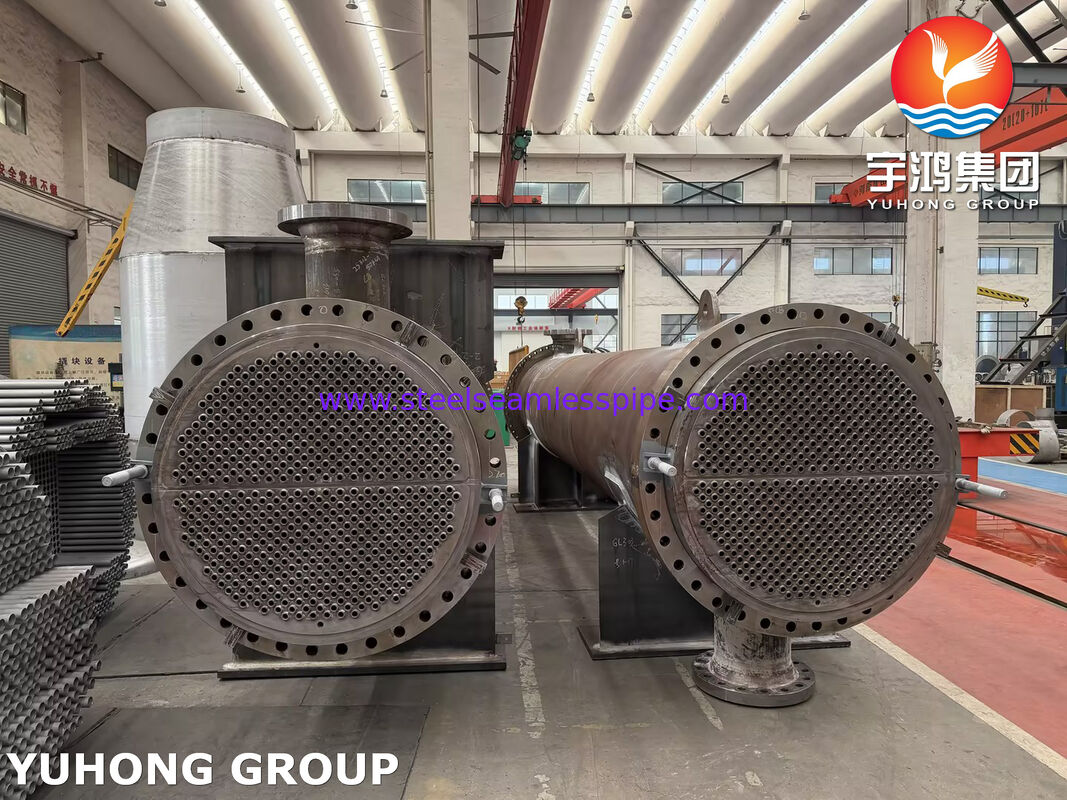

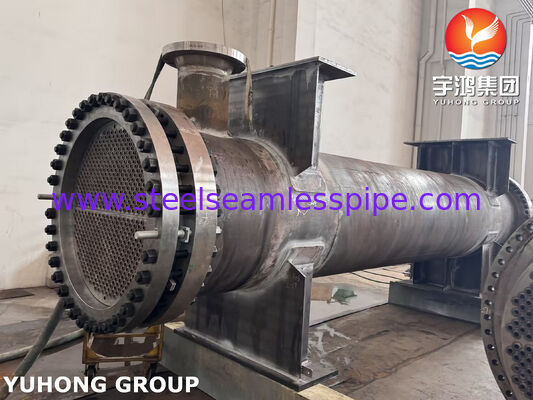

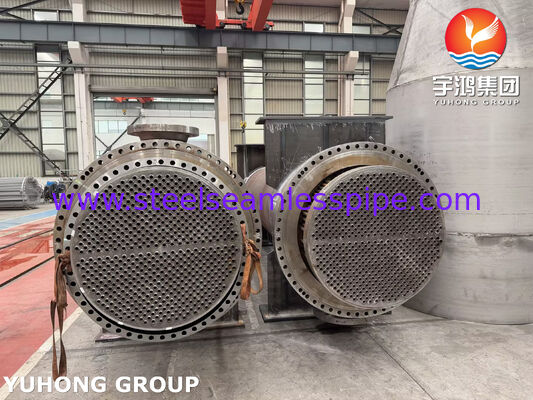

ASME U Stamp TEMA مبادله گرما کلاس R برای پالایشگاه هیدروژن مرحله 1 تخلیه Intercooler

مبدل حرارتی ASME U Stamp TEMA کلاس R برای اینترکولر تخلیه هیدروژن مرحله 1 پالایشگاه

مبدل حرارتی ASME TEMA کلاس R ما به طور دقیق به عنوان یک جزء جایگزین ممتاز برای کاربردهای سنگین پالایشگاهی ساخته شده است، که به طور خاص با مشخصات سختگیر اینترکولر تخلیه مرحله 1 P-428302 مقایسه شده است. این مبدل حرارتی سر شناور که مطابق با بخش VIII ASME Div.1، TEMA Class R و API-660 طراحی شده است، از نظر ساختاری و متالورژیکی برای خدمات هیدروژن شدید (H2 Service) در سمت پوسته بهینه شده است و تحت پروتکل های محیطی سختگیرانه مانند PETROBRAS N-1704 کار می کند. این به عنوان یک جزء حیاتی در واحدهای تصفیه آب دیزل (HDT) و پالایشگاه های پایین دستی پتروشیمی عمل می کند.

اجزای اصلی و مشخصات مواد

برای اطمینان از عدم خطر شکنندگی هیدروژن و شکست فاجعه بار تحت تنش حرارتی، همه مواد از ارتقاء ساختاری پیشرفته پیروی می کنند:

• لوله مبدل حرارتی: 236 قطعه لوله فولادی کربن بدون درز SA-179. پیکربندی کاملاً 100٪ بدون درز برای از بین بردن خطرات گزینه های SA-214 جوش داده شده در محیط های هیدروژنی.

• ورق لوله (ثابت و شناور): ساخته شده از فولاد فرفورژه SA-266 Gr. 2، ارتقاء یکپارچگی خام از پایه SA-516 Gr. 70 صفحه برای ایجاد تراکم ریزساختاری برتر در نزدیکی اتصالات.

• بافل و صفحات پشتیبانی: ماشینکاری دقیق از ASTM A-36 / SA-516 Gr. 60، دارای تلورانس‌های دقیق قطر بیرونی است که به طور دقیق بر اساس جدول TEMA RCB-4.3 به سمت پایین کاهش می‌یابد تا تراز پوسته داخلی کامل بدون جریان بای پس را تضمین کند.

• Tie Rods & Spacers: فولاد کربنی با کشش بالا/فولاد ضد زنگ که مطابق با استانداردهای هم ترازی برای استحکام باندل ساخته شده است.

• لوازم جانبی تعمیر و نگهداری: آپشن‌های تخصصی بالابر یکپارچه و سوراخ‌های رزوه‌ای از جنس استنلس استیل دقیق روی صفحه لوله برای کمک به استخراج امن میدان در طول دوره‌های تعمیر و نگهداری پالایشگاه.

فناوری اصلی و مزیت های ساخت

• ASME Qualified Hydrogen-Service Welding: هر اتصال نگهدارنده فشار و اتصال لوله به ورق لوله تحت اجرای جوشکاری عالی که توسط مستندات WPS/PQR واجد شرایط کنترل می شود. اتصالات لوله با دقت منبسط شده و با استحکام جوش داده می شوند تا یک مانع آب بندی ضد نشتی ایجاد شود.

• TEMA RCB-4.3 چسبندگی سختگیرانه تحمل: فواصل و قطرهای شفاف بافل از طریق جیگ/سنج‌های تولید سفارشی بررسی می‌شوند تا تراز مطلق را تضمین کنند، به طور کامل از دور زدن پوسته جلوگیری می‌کنند و کارایی حرارتی طراحی را تضمین می‌کنند.

• قابلیت شبیه سازی PWHT: مواد تحت پروتکل های عملیات حرارتی پیشرفته، از جمله عملیات حرارتی شبیه سازی شده پس از جوش (PWHT شبیه سازی شده) مطابق با الزامات PETROBRAS N-268/N-1704، پردازش می شوند که حداکثر کاهش تنش را در مناطق تحت تأثیر گرما تضمین می کند.

• یکپارچه‌سازی ریل‌های کشویی: میله‌های کشویی سنگین داخلی (barras de deslizamento) روی قاب پشتیبانی پیکربندی شده‌اند تا اصطکاک را به حداقل برسانند، نصب کشویی صاف و بازرسی‌های آتی را تسهیل کنند.

کنترل و آزمایش کیفیت دقیق (مشخصات QA/QC)

• تست 100% غیر مخرب (NDT): ردیابی بازرسی جامع شامل تست رادیوگرافی (RT)، تست اولتراسونیک (UT)، تست نفوذ مایع (PT) و تست ذرات مغناطیسی (MT) در تمام مناطق آهنگری با استرس بالا و مسیرهای جوش.

• ضمانت سفتی لوله به صفحه لوله: ورود به سیستم پیشرفته توسعه لوله الکترونیکی همراه با ممیزی های انبساط مداوم (پشتیبانی شده با مستندات عکاسی برای هر قطعه نمونه) برای اطمینان از یکپارچگی اتصال نهایی.

• کتاب داده جامع چرخش: تحویل شامل یک دفترچه اطلاعات فنی کاملاً قابل ردیابی است که توسط بازرسان مهندسی واجد شرایط مهر شده است، گزارش‌های آزمایش مواد (MTRs)، سیاهه‌های مربوط به جوشکاری، گزارش‌های تراز ابعادی و تأیید NDT.

لجستیک بین المللی و حمایت از بازار هدف

• نگهداری 6 ماهه بدون سرپناه: مجموعه کامل بسته نرم افزاری با استفاده از روش های حفاظت از حمل و نقل دریایی سنگین بسته بندی شده است. ورق های لوله حساس و سطوح آب بندی با پوشش های تخصصی ضد زنگ و واشرهای محافظ با دوام بالا محافظت می شوند که دارای گواهینامه مقاومت در برابر شرایط ذخیره سازی در فضای باز و بدون پناه در سایت های پروژه برای حداقل 6 ماه هستند.

• تدارکات جهانی EPC و انطباق با اسناد: با تجربه کامل در مدیریت لجستیک بین المللی پیچیده، ردیابی اسناد و چارچوب های تأیید. ما بسته‌بندی صادراتی جامع، طرح‌بندی بارگیری در وسایل نقلیه حمل‌ونقل، و پشتیبانی از انطباق با اسناد را در سراسر مناطق مهم جهانی، از جمله چارچوب‌های واردات نظارتی برای آمریکای جنوبی، خاورمیانه و غرب آفریقا (پردازش SONCAP/Form M) ارائه می‌کنیم.
