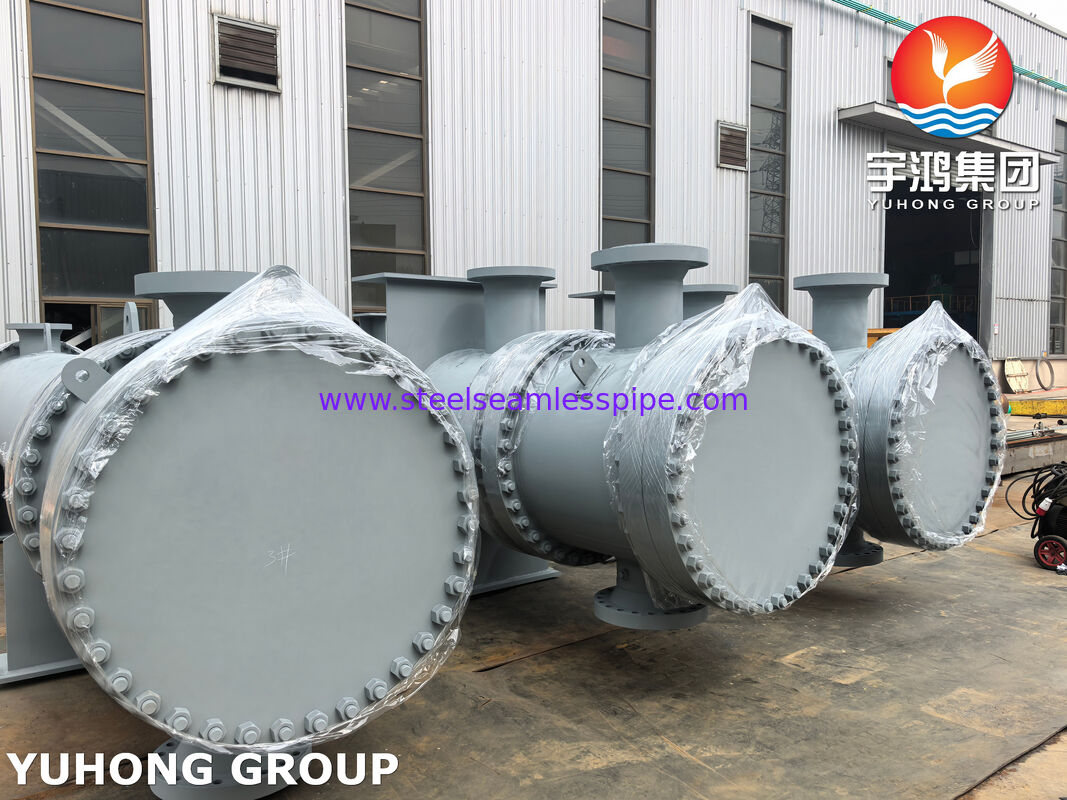

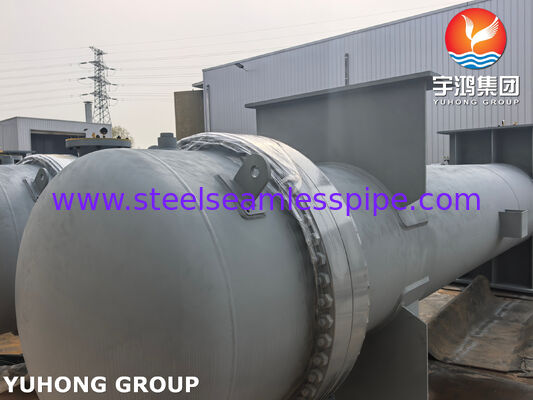

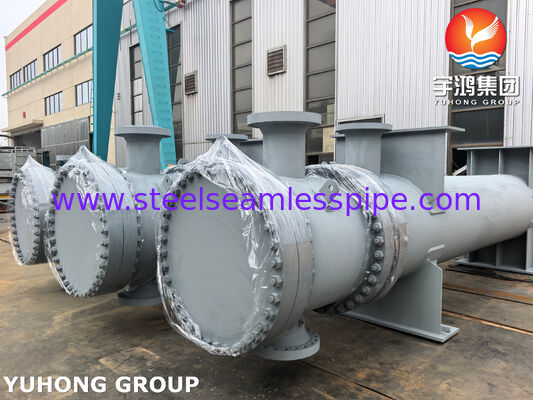

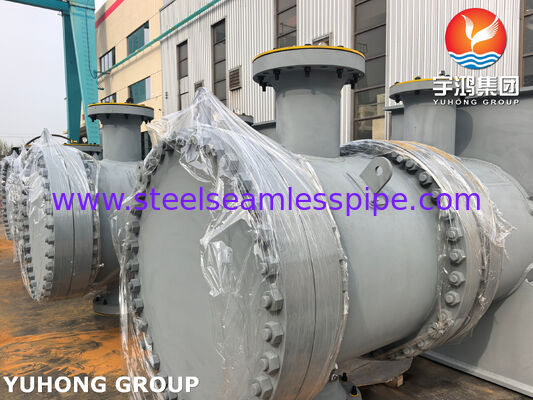

مبدل حرارتی پوسته و لوله TEMA ASME، NBR دارای گواهینامه برای اینتر کولر

TEMA شیل و لوله مبادله گرما ASME، NBR گواهینامه برای خنک کننده بین

1.مرور کلی
این تجهیزات یک خنک کننده شیل و لوله با کارایی بالا است که مطابق با استانداردهای TEMA (انجمن تولید کنندگان مبادله لوله) طراحی و تولید شده است.این به طور عمده در سیستم های کمپرسور چند مرحله ای (مانند کمپرسورهای هوا یا کمپرسورهای گاز فرآیند) برای خنک کردن گاز ها بین مراحل فشرده سازی استفاده می شود، در نتیجه به حداکثر رساندن کارایی حجم و به حداقل رساندن مصرف برق.

با گواهینامه دوگانه ای برای ASME (جامعه آمریکایی مهندسان مکانیک) و NBR / NR-13 (استانداردهای ملی برزیل) ،این مبادله گرما با بالاترین معیار ایمنی و کیفیت بین المللی مطابقت دارد.، که آن را به طور کامل سازگار برای استفاده در هر دو بازارهای جهانی و سایت های صنعتی برزیلی سخت می کند.

2.کد های طراحی و گواهینامه
طراحی حرارتی و مکانیکی: کلاس TEMA R، C یا B (بر اساس محیط و شدت فرآیند بهینه شده است).

کد ظرف تحت فشار: بخش VIII، بخش 1 ASME (با گواهینامه رسمی U Stamp).

انطباق برزیلی: کاملا مطابق با NR-13 و استانداردهای مربوطه NBR، از جمله محاسبات مکانیکی محلی، اعتبارسنجی هیدروتست و الزامات برچسب نام.

صلاحیت های جوش: بخش IX ASME و AWS.

3.ویژگی های ساختاری و مزایای کلیدی
پیکربندی های بهینه شده TEMA: * در طراحی های ثابت لوله (به عنوان مثال، AEL، BEM) برای اثر فشرده و مقرون به صرفه موجود است.

در طراحی های بسته قابل برداشتن / سر شناور (به عنوان مثال ، AES ، AET) برای تسهیل تمیز کردن مکانیکی آسان و بازرسی در هنگام برخورد با مایعات کثیف موجود است.

بسته های لوله با عملکرد بالا: مجهز به لوله های بدون درز با رسانایی حرارتی بالا.لوله های اختیاری با باله های پایین یا لوله های موج دار می توانند برای افزایش قابل توجهی ضریب انتقال گرما در سمت گاز ادغام شوند.

مهر و موم قابل اعتماد و مقاومت در برابر خوردگی: لوله ها از طریق جوش قوی و گسترش به صفحات لوله متصل می شوند.از بین بردن کامل خطر آلودگی متقابل بین گاز و آب خنک کننده.

جداسازی رطوبت یکپارچه: به عنوان یک خنک کننده،ظرف دارای باز های استراتژیک قرار داده شده و خروجی های اختصاصی تخلیه گرده افشانی برای جذب و حذف رطوبت به طور موثر در طول فرآیند خنک سازی گاز است..

4تضمین کیفیت و اسناد (کتاب داده)
پس از تحویل، یک کتاب اطلاعات جامع تضمین کیفیت ارائه می شود که شامل موارد زیر است:

فرم ASME U-1 (گزارش داده های سازنده برای ظروف تحت فشار).

گواهی انطباق NR-13 / NBR که توسط یک متخصص قانونی ثبت شده برزیل (PH - حرفه ای Habilitado) امضا شده است.

گزارش های آزمایش مواد (MTR) برای تمام قطعات نگهدارنده فشار.

مشخصات روش جوش (WPS) ، سوابق صلاحیت فرآیند (PQR) و صلاحیت عملکرد جوشگر (WPQ).

گزارش های NDT (رادیوگرافی، سونوگرافی، نفوذ رنگ) و گواهینامه های آزمایش هیدروستاتیک.
