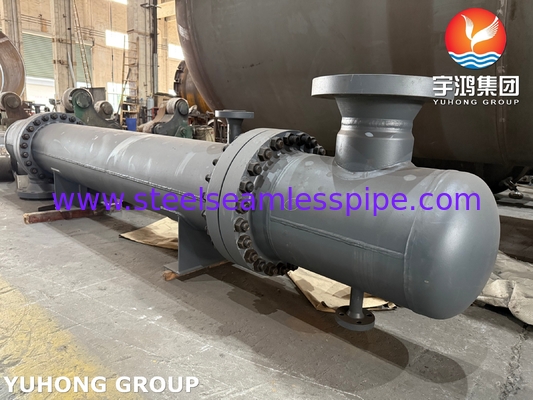

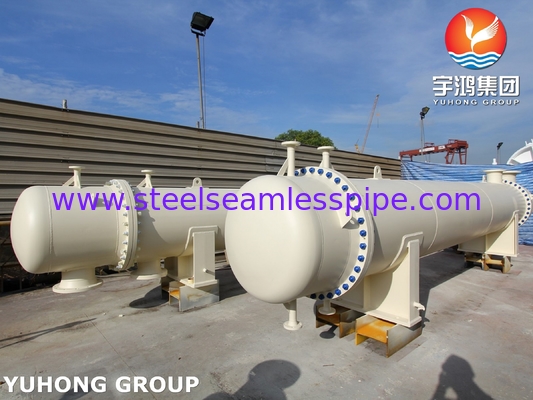

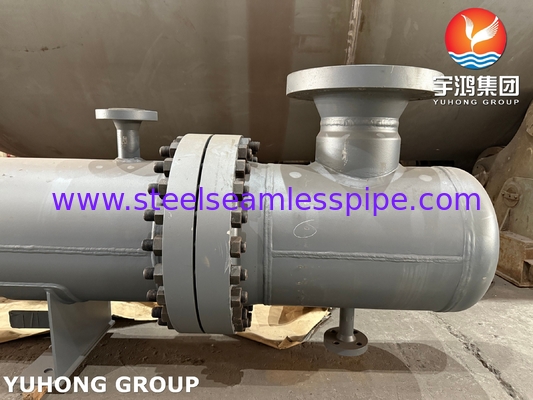

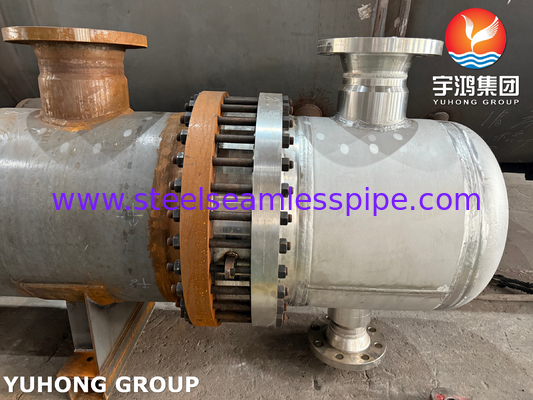

316L مبادله گرما سر شناور AES نوع ASME بخش VIII Div. 1

جزئیات محصول:

محل منبع:	فرآوری شیمیایی، پالایش نفت، تولید برق، فرآوری مواد غذایی و غیره.
نام تجاری:	Floating Head Heat Exchanger
گواهی:	ASME Section VIII, TEMA (Tubular Exchanger Manufacturers Association)
شماره مدل:	نوع AES

پرداخت:

جزئیات بسته بندی:	جعبه های چوبی استاندارد یا بسته بندی های سفارشی بر اساس نیاز مشتری.
زمان تحویل:	60-90 روز
قابلیت ارائه:	10 ست در ماه

مخاطب

مواد:

فولاد ضد زنگ 316 لیتر

استاندارد طراحی:

بخش ASME VIII ، TEMA (انجمن تولید کنندگان مبدل لوله ای)

برنامه های کاربردی:

برنامه های کاربردی

استانداردهای انطباق:

بخش ASME VIII DIV. 1 ، استانداردهای TEMA ، PED (دستورالعمل تجهیزات فشار) ،

برجسته کردن:

316L مبادله گرما سر شناور

مبادله گرما سر شناور ASME

اجزا

مواد

یادداشت ها

صدف

فولاد ضد زنگ 316L

مقاومت در برابر خوردگی، مناسب برای محیط های با دمای بالا و شیمیایی.

بسته لوله

فولاد ضد زنگ 316L

رسانایی حرارتی بالا و مقاومت عالی در برابر خوردگی حفره و شکاف.

پوشش سر شناور

فولاد ضد زنگ 316L

اجازه می دهد تا تمیز کردن آسان بسته لوله؛ مقاوم در برابر خوردگی.

ورق لوله

فولاد ضد زنگ 316L

از نشت بین لایه های پوسته و لوله جلوگیری می کند و ثبات ساختاری را فراهم می کند.

بافل ها/پلاک های پشتیبان

فولاد ضد زنگ 316L

توزیع جریان مناسب را تضمین می کند و لوله ها را پشتیبانی می کند.

گاسکت ها

PTFE (پلی تیترافلوروائتیلن) / گرافیت

مقاومت شیمیایی بالا و عملکرد مهر و موم تحت دمای بالا و فشار بالا.

بولت ها و مغز ها

فولاد ضد زنگ 316L یا ASTM A193 درجه B8

قدرت مکانیکی بالا و مقاومت در برابر خوردگی

فلنج ها

فولاد ضد زنگ 316L

اتصال قوی و قابل اعتماد بین اجزای را فراهم می کند.

نوزل ها (دخول/خرید)

فولاد ضد زنگ 316L

باعث می شود جریان روان مایعات به داخل و خارج از مبادله گرما باشد

اجزا

محدوده ابعاد

یادداشت ها

قطر پوسته

200 میلی متر 2000 میلی متر

قابل تنظیم بر اساس الزامات انتقال گرما

قطر بیرونی لوله (OD)

10 میلی متر 50 میلی متر

اندازه های استاندارد 19.05 میلی متر، 25.4 میلی متر و 38.1 میلی متر است.

ضخامت دیواره لوله

0.5 میلی متر 3 میلی متر

ضخامت بستگی به فشار و درجه حرارت دارد.

طول لوله

1 متر 12 متر

طول استاندارد 6 متر و 12 متر است، اما طول سفارشی در دسترس است.

فضای خالی سر شناور

50 میلی متر 300 میلی متر

اجازه می دهد تا آسان جدا کردن و تمیز کردن بسته لوله.

فاصله گشایش

100 میلی متر 400 میلی متر

برای توزیع جریان و بهره وری انتقال گرما بهینه شده است.

قطر نوزل

50 میلی متر 600 میلی متر

اندازه گیری بر اساس نیاز به جریان مایع و فشار.

ابعاد فلنج

استانداردهای ASME B16.5

سفارشی سازی در دسترس برای فشار های مشخص (طبقه 150، 300، 600 و غیره).

نام آزمایش

توضیحات

هدف

آزمایش هیدروستاتیک

فشار دادن لایه های پوسته و لوله با آب برای آزمایش نشت یا خرابی ساختاری.

تضمین می کند که مبادله گرما بتواند با فشار های عملیاتی مقابله کند.

آزمایش پنوماتیک

فشار دادن با هوا یا گاز بی اثر برای بررسی نشت در محیط خشک.

اطمینان از ایمنی در سیستم هایی که آزمایش آب مناسب نیست.

آزمایش رادیوگرافی (RT)

بررسی اشعه ایکس جوش ها برای تشخیص نقص های داخلی

کیفیت جوش و یکپارچگی ساختاری را تضمین می کند.

آزمایش فوق صوتی (UT)

از امواج صوتی فرکانس بالا برای تشخیص نقص های مواد یا تغییرات ضخامت استفاده می کند.

تضمین می کند که مواد لوله و پوسته با استاندارد ضخامت و کیفیت مطابقت داشته باشند.

آزمایش نفوذ کننده رنگ (PT)

برای تشخیص ترک های سطحی یا نقایص در جوش ها و سایر قطعات استفاده می شود.

تمامیت سطح اجزای حیاتی را بررسی می کند.

آزمایش ترکیب مواد

تجزیه و تحلیل طیف سنجی برای تایید ترکیب شیمیایی اجزای فولاد ضد زنگ 316L

اطمینان از انطباق با استانداردهای مواد و الزامات مقاومت در برابر خوردگی.

آزمایش سختی

اندازه گیری سختی مواد 316L برای تایید خواص مکانیکی.

تضمین می کند که ماده برای شرایط فشار و دمای مناسب است.

آزمایش نشت

آزمایش با هلیوم یا نیتروژن برای شناسایی مایکرو لیک ها در سیستم.

امتناع کامل از بسته بندی برای کاربردهای با کارایی بالا

صنعت

درخواست

پردازش شیمیایی

مبادلات گرما برای خنک کردن، گرم کردن یا فشرده سازی مایعات شیمیایی

نفت و گاز

مبادلات گرما پالایشگاه برای خنک کردن نفت خام، جدایی گاز و فرایندهای تقطیر.

تولید برق

تهویه کننده های بخار و بخاری آب در نیروگاه های حرارتی و هسته ای

مواد غذایی و نوشیدنی

سیستم های پاستوریزه، خنک کننده و گرم کننده برای تولید مواد غذایی و نوشیدنی.

دریایی و دریایی

سیستم های خنک کننده برای موتورهای کشتی، روغن سوخت و روغن

نام تجهیزات

عملکرد مبادله گرما

راکتور شیمیایی

درجه حرارت واکنش های شیمیایی را با انتقال گرما به داخل یا خارج از راکتور کنترل می کند.

واحد تقطیر نفت خام

روغن خام را گرم می کند و دیستایل های جدا شده را خنک می کند.

تهویه بخار

بخار خروجی توربین ها را به آب برای استفاده مجدد تبدیل می کند.

تبخیرگر

به تبخیر مایعات در صنایع مواد غذایی و شیمیایی کمک می کند.

خنک کننده کمپرسور هوا

هوا فشرده را خنک می کند تا دمای هوا و رطوبت را کاهش دهد.

خنک کننده روغن روغن

دمای روغن روان کننده در موتورها و جعبه های گیربکس را حفظ می کند.
