بخش VIII ASME ASME SA516 GR.70 ظرف فشار برای نیروگاه

بخش VIII ASME، ASME SA516 GR.70 ظرف فشار برای کاربردهای نیروگاه

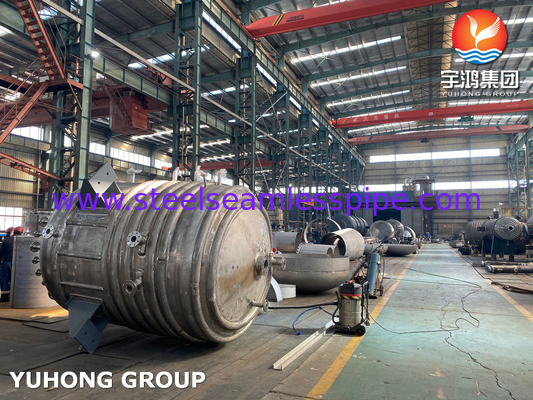

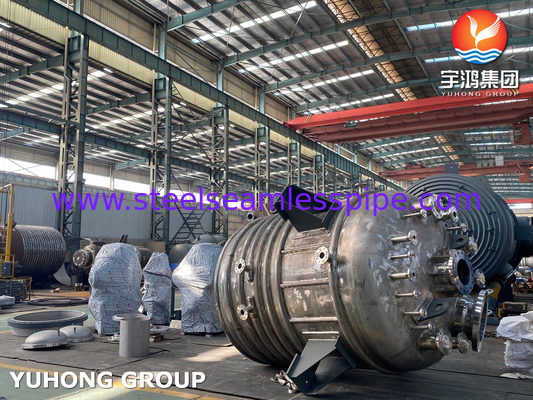

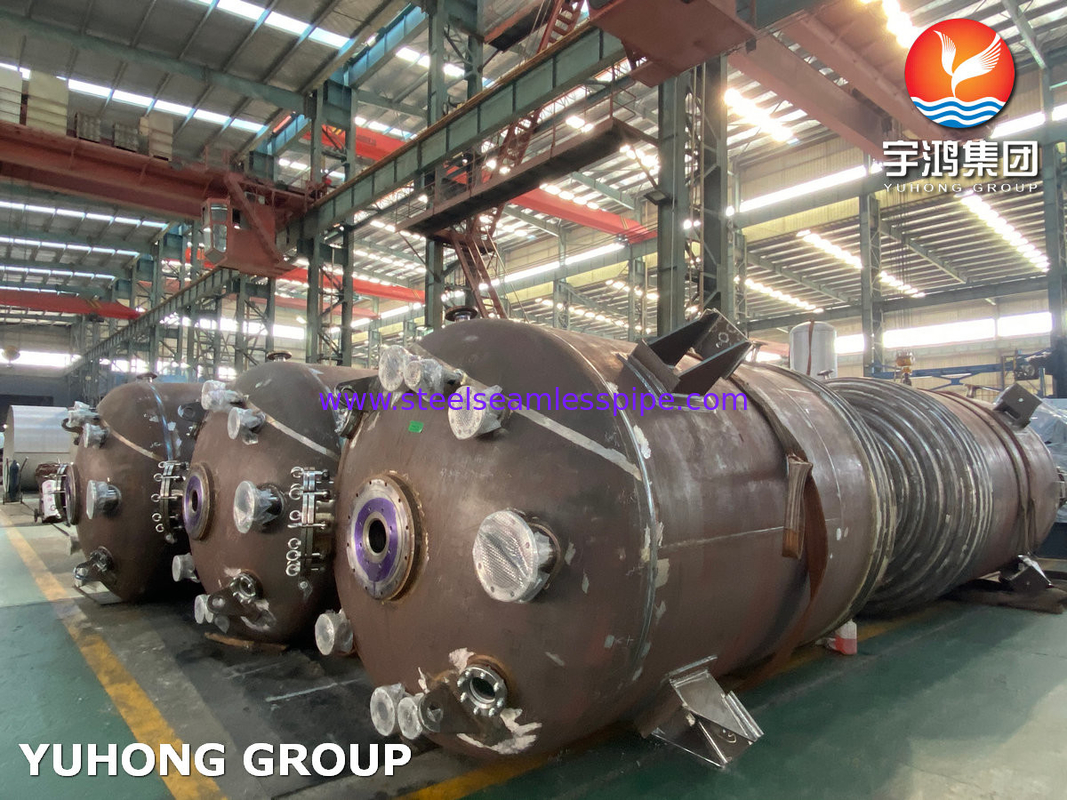

گروه يوهونگ بيشتر از 20 سال تجربه در طراحي و توليد ظروف فشاري دارد، تا الان ما مي توانيم ظروف فشاري فولاد ضد زنگ، ظروف فشاري فولاد کربن،ظرف فشار فولاد آلیاژ، ظرف فشار آلیاژ نیکل، ظرف فشار پوشش مواد.

ظروف فشار کلیدی در نیروگاه های برق

1. ASME (جامعه آمریکایی مهندسان مکانیک) کد دیگ و ظروف تحت فشار (BPVC)

• بخش VIII ASME(بیشتر در ظرف های تحت فشار استفاده می شود):

  • بخش اولقوانین طراحی استاندارد برای کاربردهای رایج (ضغط پایین تر، تجزیه و تحلیل کمتر)

  • بخش دومقوانین جایگزین برای فشار های بالاتر، که نیاز به تجزیه و تحلیل فشارهای دقیق دارد.

  • بخش سومبرای ظرف های فوق فشار بالا (بیش از 10،000 PSI)

• بخش I ASME️ کتل های برق

• بخش دوم ASMEمشخصات مواد

• بخش V ASMEآزمایش غیر مخرب (NDT)

• ASME B313لوله کشی فرآیند (اغلب در کنار بخش VIII استفاده می شود).

2- دستورالعمل تجهیزات تحت فشار اروپا (PED)

• EN 13445- استانداردهای اروپایی برای ظروف تحت فشار بدون سوخت

• PED 2014/68/EUچارچوب قانونی برای تجهیزات تحت فشار در اتحادیه اروپا

• سایر استانداردهای مرتبط EN:

  • EN 286- مخازن فشار ساده (خازن هوا)

  • EN 12952/EN 12953✅ آب لوله و کتل های پوسته

3استانداردهای API (انستیتوی نفت آمریکا)

• API 510کد بازرسی ظرف فشار

• API 620تانک های بزرگ و با فشار پایین

• API 650تانک های فولادی برای ذخیره نفت

• API 653بازرسی، تعمیر و تغییر مخازن

4. استانداردهای ISO

• ISO 16528- استاندارد سازی جهانی برای دیگ ها و ظروف تحت فشار

• ISO 9001مدیریت کیفیت برای تولید

• ISO 3834- الزامات کیفیت برای جوش

5سایر استانداردهای منطقه ای

• PD 5500 (UK)️ BS 5500 سابق، که اکنون توسط EN 13445 جایگزین شده است اما هنوز استفاده می شود.

• سال 2000 (آلمان)قوانین طراحی ظرف های تحت فشار

• CODAP (فرانسه)طراحی و ساخت مخازن تحت فشار

• JIS B 8265 (ژاپون)️ استاندارد ساخت ظروف تحت فشار.

• GB 150 (چین)استاندارد ظرف های تحت فشار چین

6ملاحظات و مشخصات طراحی کلیدی

• فشار و دمای طراحیباید شرایط عملیاتی حداکثر را در نظر بگیرد.

• انتخاب موادباید مطابق با بخش دوم ASME یا معادل آن باشد.

• استانداردهای جوش✅ بخش IX ASME، ISO 9606 یا EN 1090

• الزامات NDTRT (Radiography) ، UT (Ultrasonic Testing) ، PT (Dye Penetrant) ، MT (گرده های مغناطیسی)

• عوامل ایمنی️ ASME Div. 1 به طور معمول از 3 استفاده می کند.5:1، در حالی که Div. 2 استفاده می کند 2.4:1.

• اجازه خوردگیضخامت اضافی بر اساس عمر و محیط زیست اضافه شده است.

7گواهینامه و علامت گذاری

• مهر ASME Uگواهینامه برای ظروف تحت فشار (بخش 1 و 2)

• مهر ASME Sبرای دیگ های الکتریکی

• علامت CE (نقابتی با PED)برای بازار اتحادیه اروپا لازم است.

• NBIC (کد بازرسی هیئت ملی)برای تعمیرات و تغییرات.

•
