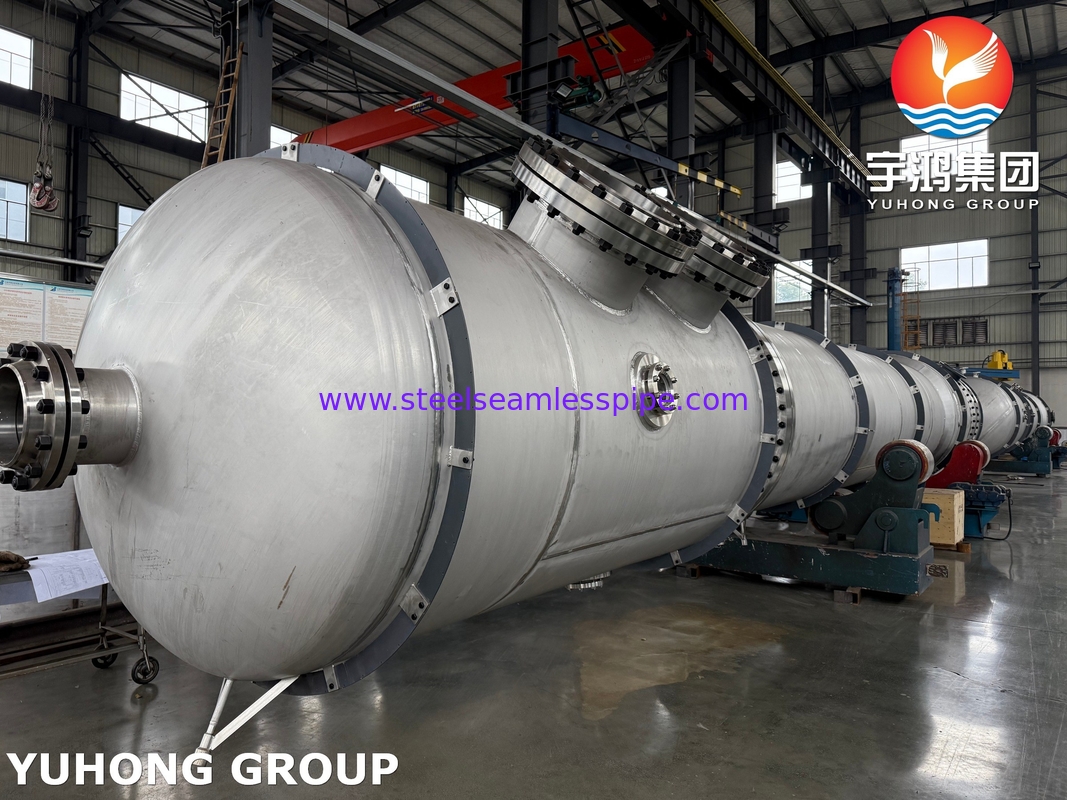

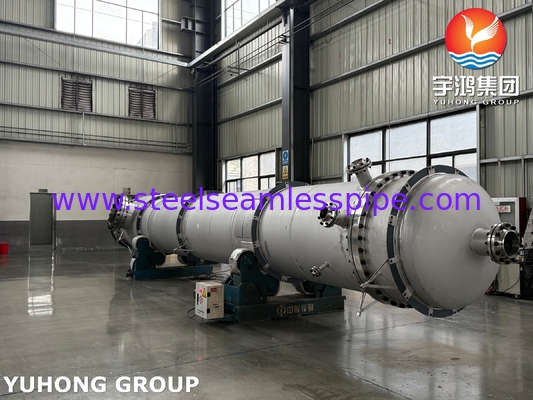

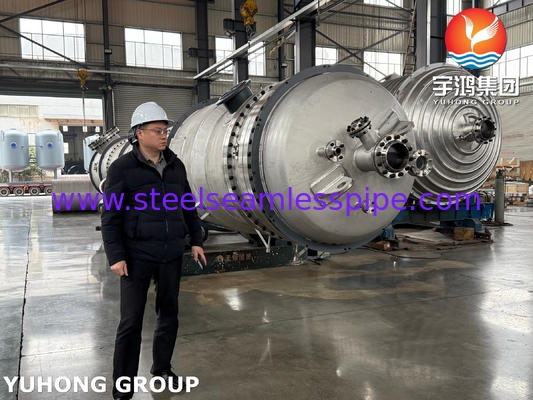

مخزن تحت فشار جداکننده دمای پایین استانداردهای ASME فولاد کربنی / مواد روکش استیل ضد زنگ

جداکننده دمای پایین (LTS) نوعی تجهیزات است که عمدتاً در صنعت نفت و گاز برای جداسازی هیدروکربن‌ها و سایر اجزا از جریان گاز با خنک کردن جریان تا دماهای پایین استفاده می‌شود. این فرآیند معمولاً در فرآوری گاز طبیعی برای جداسازی هیدروکربن‌های مایع (مانند میعانات گازی) و آب از جریان گاز استفاده می‌شود. در اینجا یک نمای کلی دقیق از عملکرد، طراحی و کاربردهای آن آمده است:

عملکرد یک جداکننده دمای پایین

1. خنک‌سازی و جداسازی:

جریان گاز تا دماهای پایین (معمولاً زیر صفر) خنک می‌شود تا هیدروکربن‌های سنگین‌تر و بخار آب به مایعات متراکم شوند.

سپس مایعات متراکم شده از جریان گاز جدا می‌شوند.

2. کاهش فشار:

در برخی موارد، جداکننده همچنین فشار جریان گاز را کاهش می‌دهد که به تراکم بیشتر کمک می‌کند (اثر ژول-تامسون).

اجزای کلیدی یک جداکننده دمای پایین

1. بخش ورودی:

جایی که جریان گاز وارد جداکننده می‌شود.

2. بخش خنک‌کننده:

گاز با استفاده از تبرید خارجی یا با انبساط (به عنوان مثال، از طریق یک شیر خفه کننده یا توربو-اکسپندر) خنک می‌شود.

3. بخش جداسازی:

یک مخزن که در آن گاز، هیدروکربن‌های مایع و آب بر اساس تفاوت‌های چگالی جدا می‌شوند.

4. خروجی گاز:

گاز خشک جدا شده از جداکننده خارج می‌شود.

5. خروجی‌های مایع:

خروجی‌های جداگانه برای میعانات گازی (هیدروکربن‌های مایع) و آب.

6. سیستم‌های کنترل:

کنترل‌های دما، فشار و سطح برای بهینه‌سازی راندمان جداسازی.

اصل کار

جریان گاز وارد جداکننده می‌شود و خنک می‌شود، یا با تبرید خارجی یا با انبساط.

با کاهش دما، هیدروکربن‌های سنگین‌تر و بخار آب به مایعات متراکم می‌شوند.

مایعات در پایین جداکننده جمع می‌شوند، در حالی که گاز به سمت بالا می‌رود.

مایعات از جداکننده تخلیه می‌شوند و گاز خشک برای پردازش یا حمل و نقل بیشتر ارسال می‌شود.

کاربردهای جداکننده‌های دمای پایین

1. فرآوری گاز طبیعی:

برای حذف هیدروکربن‌های مایع (میعانات گازی) و آب از گاز طبیعی.

2. تولید نفت و گاز:

برای جداسازی مایعات از گاز در سرچاه‌ها یا ایستگاه‌های جمع‌آوری.

3. آب‌گیری گاز:

برای حذف بخار آب از جریان‌های گاز.

4. بازیابی هیدروکربن:

برای بازیابی هیدروکربن‌های مایع با ارزش از جریان‌های گاز.

کاربردهای جداکننده‌های دمای پایین

1. جداسازی کارآمد: راندمان بالا در جداسازی مایعات از جریان‌های گاز.

2. بهبود کیفیت گاز: گاز خشک با محتوای کم آب و هیدروکربن تولید می‌کند.

3. بازیابی محصولات با ارزش: هیدروکربن‌های مایع را بازیابی می‌کند که می‌توانند فروخته یا بیشتر پردازش شوند.

4. تطبیق‌پذیری: می‌تواند طیف گسترده‌ای از ترکیبات گاز و نرخ جریان را مدیریت کند.

ملاحظات طراحی

1. دما و فشار: دمای و فشار عملیاتی باید با دقت کنترل شوند تا به جداسازی بهینه دست یابیم.

2. انتخاب مواد: مواد باید به گونه‌ای انتخاب شوند که در برابر دماهای پایین و اجزای خورنده (به عنوان مثال، H₂S یا CO₂) مقاومت کنند.

3. عایق‌بندی: جداکننده ممکن است برای حفظ دماهای پایین به عایق‌بندی نیاز داشته باشد.

4. ویژگی‌های ایمنی: شیرهای اطمینان، حسگرهای دما و سیستم‌های خاموش شدن اضطراری.

مقایسه با سایر جداکننده‌هاچالش‌ها و راه‌حل‌ها

1. جداکننده‌های معمولی: در دماهای بالاتر کار می‌کنند و در حذف مایعات از جریان‌های گاز کمتر موثر هستند.

2. جداکننده‌های برودتی: در دماهای بسیار پایین‌تر کار می‌کنند و برای جداسازی‌های پیچیده‌تر (به عنوان مثال، بازیابی نیتروژن یا هلیوم) استفاده می‌شوند.

چالش‌ها و راه‌حل‌ها

1. تشکیل هیدرات: دماهای پایین می‌تواند باعث تشکیل هیدرات‌ها شود که می‌تواند خطوط لوله را مسدود کند. راه‌حل‌ها شامل افزودن بازدارنده‌های هیدرات (به عنوان مثال، متانول یا گلیکول) است.

2. خوردگی: دماهای پایین و وجود آب می‌تواند منجر به خوردگی شود. استفاده از مواد و پوشش‌های مقاوم در برابر خوردگی ضروری است.

3. مصرف انرژی: خنک کردن جریان گاز به انرژی نیاز دارد. طراحی کارآمد و استفاده از گرمای تلف‌شده می‌تواند هزینه‌های انرژی را کاهش دهد.
