ASME SA36 ورق لوله فولاد کربن برای تجهیزات بدون فشار ، تجهیزات ولتاژ متوسط و پایین
لوله شيت چيست؟

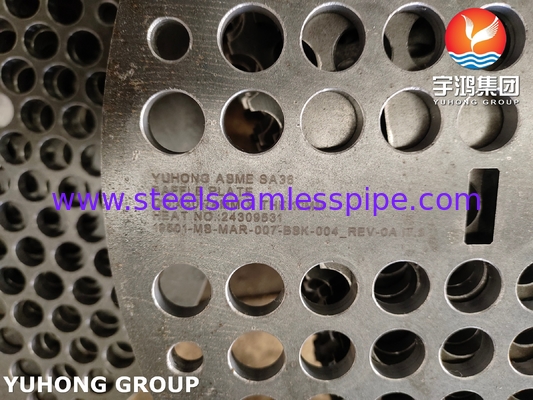

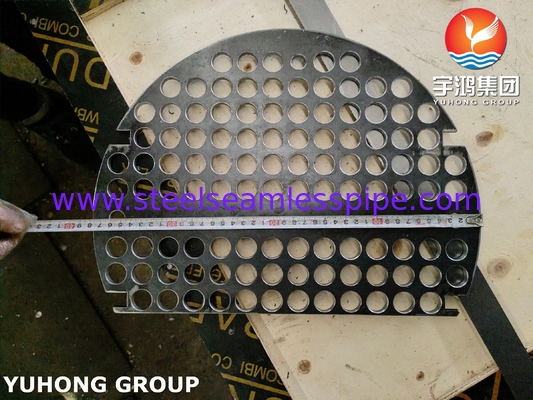

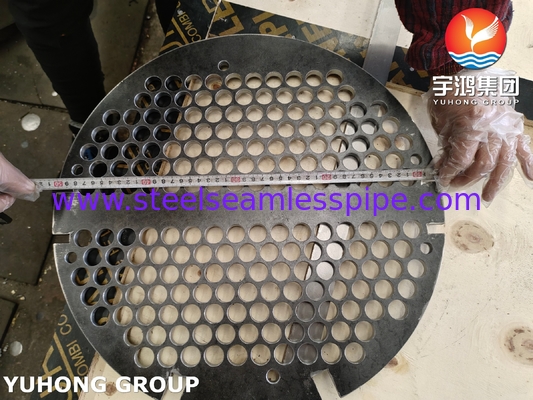

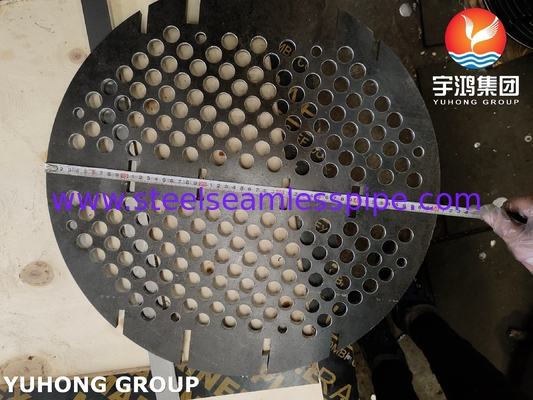

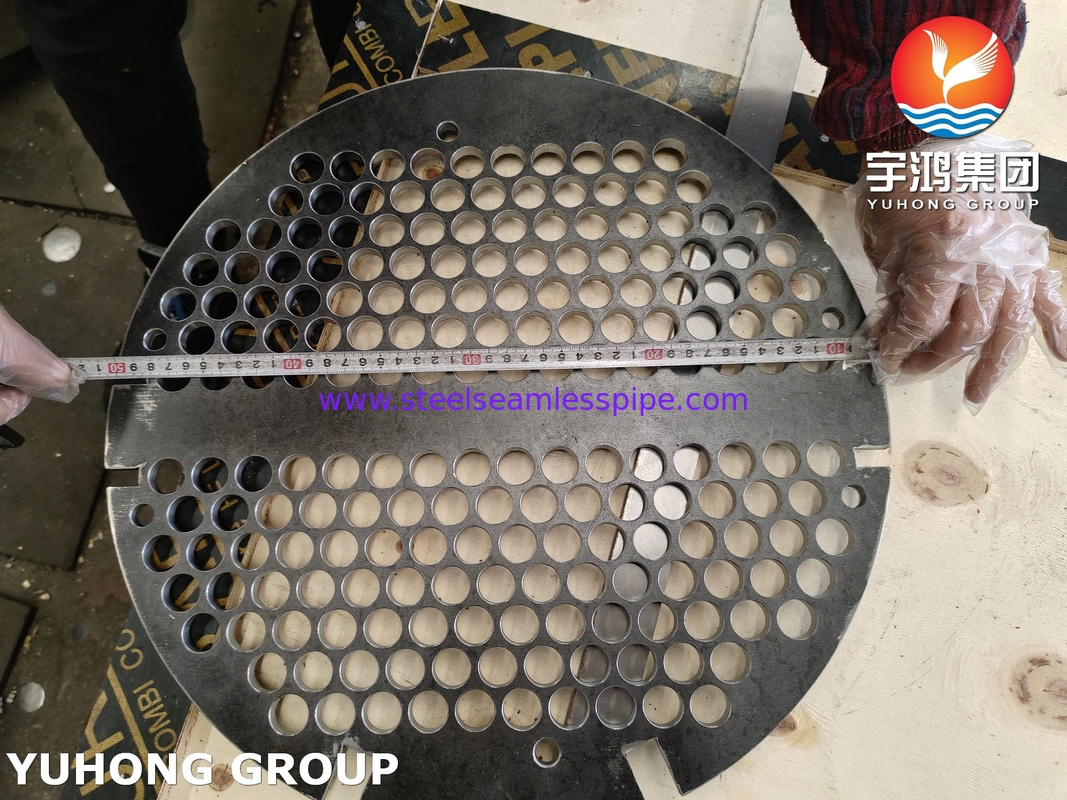

ورق لوله یک صفحه است که برای پشتیبانی از لوله ها در یک مبدل گرما استفاده می شود. لوله ها به صورت موازی در هم تراز شده اند و توسط ورق لوله ها پشتیبانی می شوند و در جای خود نگه داشته می شوند.ورق لوله یک صفحه دایره ای است که سوراخ شده است به طوری که لوله ها می تواند از طریق حفره ها جا.
توضیحات
ورق لوله از فولاد کربن ASME SA36 یک ماده ساختاری اقتصادی و عملی است که برای تولید ورق لوله در شرایط کار عادی مناسب است.طراحی باید به طور دقیق با مشخصات ASME مطابقت داشته باشد، کاربرد آن را در ترکیب با شرایط کار خاص ارزیابی می کند و در صورت لزوم مواد با عملکرد بالاتر را انتخاب می کند تا ایمنی و دوام تجهیزات را تضمین کند.
فولاد کربن SA36 قابلیت جوشکاری خوبی دارد، اما انتخاب فرآیندهای مناسب (مانند گرم کردن قبل از جوشکاری،الکترود های هیدروژن کم) با توجه به ضخامت برای جلوگیری از ترک های سرد.
ویژگی های مکانیکی برای SA36:
| ضخامت (ملی متر) |
قدرت تولید (≥Mpa) |
مقاومت کششی (Mpa) |
طول کششی در ≥،٪ |
| T≤200 |
250 |
400-550 |
200 میلی متر |
50 میلی متر |
200
| 220 |
400-550 |
20 |
23 |
|
ترکیب شیمیایی فولاد کربن SA36
| ترکیب عناصر شیمیایی اصلی A36 |
| ضخامت ((ملی متر) |
C |
آره |
م |
P |
S |
فولاد کوپر |
| T≤20 |
0.25 |
0.40 |
.... |
0.04 |
0.05 |
0.20 |
20
| 0.80-1.20 |
|
40
| 0.26 |
0.15-040 |
|
65
| 0.27 |
0.85-120 |
|
100
| |
|
کاربرد تجهیزات ولتاژ متوسط و پایین:
1تجهیزات مبادله گرما
مبادله گرما پوسته و لوله: به عنوان یک ورق لوله برای تثبیت و جدا کردن بسته لوله و محیط پوسته استفاده می شود، مناسب برای مبادله گرما از رسانه های غیر خوردنی مانند آب-آب و بخار-آب.
کاندنسر: در نیروگاه ها یا سیستم های خنک کننده، کاندنسر را پشتیبانی می کند و محیط خنک کننده (مانند آب دریا یا آب شیرین) را توزیع می کند.باید به اقدامات حفاظتی در محیط خوردگی یون کلورید توجه شود..
تبخیرگر: برای فرایندهای تبخیر با فشار پایین مانند تجهیزات پردازش مواد غذایی یا غلظت شیمیایی استفاده می شود.
2ظرف های تحت فشار
مخازن کم فشار: مخزن هوا فشرده، آب یا محصولات نفتی (محيط غیر اسیدی) ، مانند مخازن هوا فشرده کارخانه و مخازن بافر تصفیه آب.
مخزن جداسازی: جدا کننده گاز-سیال یا مخزن باروری، مناسب برای درمان اولیه نفت و گاز یا جداسازی متوسط در فرآیندهای شیمیایی.
ظرف واکنش: واکنش های شیمیایی خفیف (مانند واکنش های pH خنثی) را انجام می دهد و برای جلوگیری از خوردگی باید با پوشش یا پوشش مطابقت داشته باشد.
3. کتل و سیستم حرارتی
اجزای دیگ با فشار پایین: ورق های لوله ای و قاب های پشتیبانی دیگ با فشار پایین یا بدون فشار مانند دیگ های صنعتی کوچک یا سیستم های گرمایش.
دستگیره لوله های حرارتی: یک بخش ساختاری است که برای تثبیت لوله ها یا پشتیبانی از تجهیزات کمکی دیگ استفاده می شود.
4ساختار عمومی صنعت
پایه تجهیزات مکانیکی: مانند پایه نصب پمپ ها، کمپرسورها یا شیرها، که از سفتی و پردازش آسان آن استفاده می کند.
بستر و چارچوب پله ی حرکتی: بستر ساختاری فولادی کارخانه، پشتیبانی از پیاده رو، درمان ضد خوردگی سطح (مانند گالوانیزه یا رنگ) مورد نیاز است.
فلنج لوله و صفحه اتصال: قطعات اتصال فلنج در سیستم لوله فشار پایین.
5تجهیزات تصفیه آب و حفاظت از محیط زیست
صفحه لوله تجهیزات فیلتر: برای فیلتر چند رسانه ای یا برج جذب کربن فعال استفاده می شود، لوله تحویل مواد فیلتر را ثابت می کند.
مخزن تصفیه فاضلاب: پشتیبانی ساختاری از مخزن تهویه یا مخزن رسوب، باید به اقدامات ضد زنگ در محیط مرطوب توجه شود.
محیط شکننده با دمای پایین: هنگامی که دمای پایین تر از -29°C باشد، باید سختی ضربه مورد بررسی قرار گیرد، در غیر این صورت فولاد دمای پایین مانند SA537 باید انتخاب شود.
