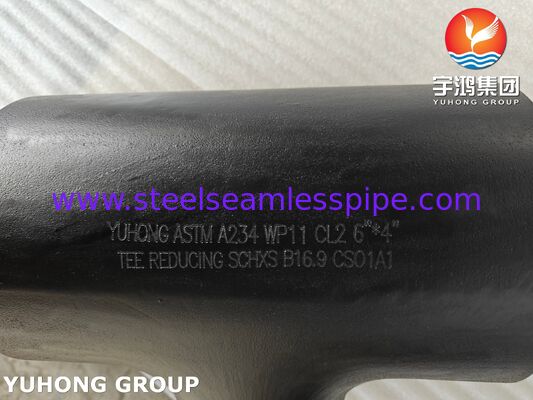

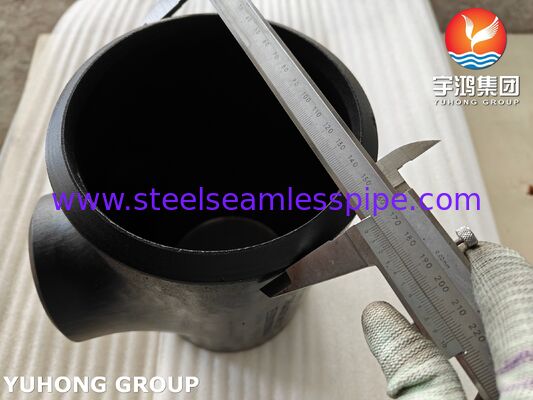

اتصالات فولادی آلیاژی ASTM A234 WP11 CL2 جوش داده شده برای صنایع شیمیایی

اتصالات فولادی آلیاژی ASTM A234 WP11 CL2 جوش داده شده برای صنایع شیمیایی B16.9

ASTM A234 یک استاندارد است که توسط انجمن آمریکایی برای آزمایش و مواد (ASTM) برای اتصالات لوله جوش داده شده با لب به لب از فولاد کربنی و فولاد آلیاژی که در سرویس های با دمای متوسط ​​تا بالا استفاده می شود، توسعه یافته است. این اتصالات عمدتاً در سیستم های خط لوله در صنایعی مانند نفت، مواد شیمیایی و نیرو استفاده می شود، به ویژه در محیط هایی که نیاز به مقاومت در برابر دمای بالا و مقاومت در برابر خوردگی دارند.

WP11 CL2 متعلق به فولاد آلیاژی کروم مولیبدن است که در آن افزودن کروم (Cr) و مولیبدن (Mo) مقاومت در برابر خوردگی سولفید و اکسیداسیون را افزایش می دهد و دارای استحکام خوب در دمای بالا، مقاومت در برابر اکسیداسیون و مقاومت در برابر خزش است. معمولاً در محدوده دمایی -29 درجه سانتیگراد تا 593 درجه سانتیگراد استفاده می شود و برای شرایط کاری با دمای بالا و فشار بالا مناسب است.

CL2 مخفف Class 2 است که نشان دهنده الزامات عملیات حرارتی و خواص مکانیکی مربوطه این درجه از مواد است. از نظر عملیات حرارتی، اتصالات لوله آلیاژی ASTM A234 WP11 CL2 باید نرمالیزه + تمپر شوند. نرمالیزه کردن به معنای گرم کردن مواد تا دمای مناسب بالاتر از دمای بحرانی و گرم نگه داشتن آن است و سپس خنک کردن آن در هوا، به منظور تصفیه دانه ها، یکنواخت کردن ساختار و بهبود خواص مکانیکی اتصالات لوله است. تمپر کردن به معنای گرم کردن مجدد مواد تا دمایی کمتر از دمای بحرانی پس از نرمالیزه کردن، معمولاً در محدوده 1200 درجه فارنهایت - 1350 درجه فارنهایت / 650 درجه سانتیگراد - 730 درجه سانتیگراد، گرم نگه داشتن آن برای مدتی و سپس خنک کردن آن با سرعت مناسب است. خنک کردن معمولاً در هوا انجام می شود تا سختی مواد کاهش یابد، تنش داخلی از بین برود و چقرمگی و شکل پذیری بهبود یابد.

اتصالات فولادی آلیاژی ASTM A234 WP11الزامات شیمیایی

WP11 بر اساس ترکیب خود به سه زیرمجموعه تقسیم می شود: کلاس 1، کلاس 2 و کلاس 3

اتصالات فولادی آلیاژی ASTM A234 WP11 خواص مکانیکی

الزامات ساخت و آزمایش اتصالات فولادی آلیاژی ASTM A234 WP11 CL2

• فرآیند تولید:اتصالات فولادی آلیاژی ASTM A234 WP11 CL2 از طریق فرآیندهای شکل دهی گرم یا شکل دهی سرد تولید می شوند. انواع متداول اتصالات شامل زانو، سه راهی، کاهنده، درپوش و غیره است.
• الزامات عملیات حرارتی: اتصالات فولادی آلیاژی ASTM A234 WP11 CL2 باید برای از بین بردن تنش های باقیمانده و بهینه سازی خواص مکانیکی، نرمالیزه یا نرمالیزه + تمپر شوند.
• قابلیت جوشکاری: اتصالات فولادی آلیاژی ASTM A234 WP11 CL2 نیاز به پیش گرمایش (توصیه شده 150-300 درجه سانتیگراد) و کنترل دمای بین لایه ای در حین جوشکاری دارند و پس از جوشکاری نیاز به بازپخت تنش است.

فولاد آلیاژی ASTM A234 WP11 CL2 در مقایسه با سایر درجه ها

کاربرد اتصالات فولادی آلیاژی ASTM A234 WP11 CL2

اتصالات فولادی آلیاژی ASTM A234 WP11 CL2 عمدتاً در سیستم های لوله کشی استفاده می شود که نیاز به تحمل دما و/یا فشارهای متوسط ​​تا بالا دارند:

• تصفیه نفت: خطوط لوله فرآیند با دمای بالا برای واحدهای کراکینگ کاتالیستی، هیدروژنه کردن و کک سازی.

• پتروشیمی: خطوط لوله با دمای بالا و فشار بالا برای کراکینگ اتیلن، سنتز آمونیاک و سنتز متانول.

• تولید برق زغال سنگ: خطوط لوله بخار اصلی، خطوط لوله بخار گرمایش مجدد و خطوط لوله آب تغذیه با دمای بالا.

• سیستم های لوله کشی دیگ بخار: خطوط لوله اتصال سوپرهیتر و ریهیتر برای دیگ های نیروگاه و دیگ های صنعتی.

• صنعت عمومی: خطوط لوله برای سیالات خورنده با دمای متوسط ​​و بالا که در محدوده -29 درجه سانتیگراد تا 595 درجه سانتیگراد کار می کنند.
