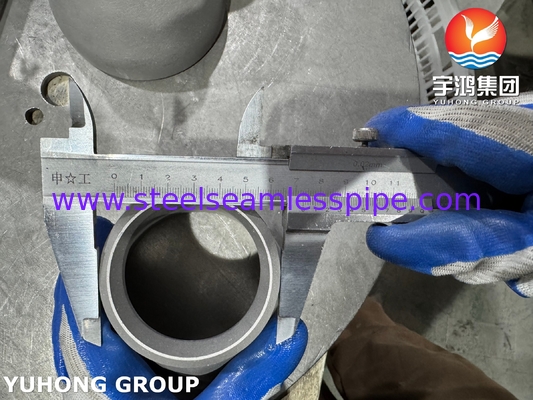

ASTM B366 UNS N10276 / Hastelloy C276 Elbow Hastelloy Steel Buttweld Fitting (تجهیزات تله ای از فولاد استیل)

ASTM B366 UNS N10276 / زانوی Hastelloy C276 اتصالات جوش لب به لب فولادی Hastelloy

The ASTM B366 UNS N10276 (که معمولاً به عنوان Hastelloy C276 شناخته می شود) یک آلیاژ نیکل-مولیبدن-کروم است که مقاومت استثنایی در برابر خوردگی در طیف گسترده ای از محیط های شدید دارد. این آلیاژ به ویژه به دلیل توانایی خود در مقاومت در برابر عوامل اکسید کننده و کاهنده قوی و همچنین مقاومت در برابر خوردگی موضعی مانند خوردگی حفره ای و شکافی شناخته شده است.

ویژگی های اتصالات جوش لب به لب زانویی Hastelloy C276:

• ترکیب مواد:

  • نیکل (Ni): محتوای غالب بالا برای مقاومت در برابر خوردگی برتر.
  • مولیبدن (Mo): مقاومت در برابر عوامل کاهنده را افزایش می دهد.
  • کروم (Cr): مقاومت عالی در برابر محیط های اکسید کننده را فراهم می کند.

• مقاومت در برابر خوردگی:

  • مقاومت برجسته در محیط های فرآیند شیمیایی از جمله اکسید کننده های قوی، کلریدها و نمک های اکسید کننده.
  • مناسب برای کاربرد در صنایعی که در معرض اسید هیدروکلریک، اسید سولفوریک و عوامل اکسید کننده مانند کلرید های فریک و مس قرار دارند.

• مقاومت مکانیکی:

  • خواص مکانیکی عالی که استحکام و دوام بالایی را تحت فشار و شرایط دمای بالا تضمین می کند.

• کاربردها:

  • به طور گسترده در صنایع فرآوری شیمیایی، پتروشیمی، دریایی و دارویی استفاده می شود.
  • ایده آل برای سیستم های لوله کشی که سیالات بسیار خورنده را حمل می کنند.

• استاندارد تولید:

  • تولید و آزمایش شده تحت استاندارد ASTM B366 که کیفیت بالای ساخت و آزمایش های دقیق برای اتصالات جوش لب به لب را تضمین می کند.

مشخصات:

ترکیب شیمیایی:

خواص مکانیکی:

ابعاد:

اندازه اسمی		قطر بیرونی در پخ (mm)	مرکز تا انتها (mm)

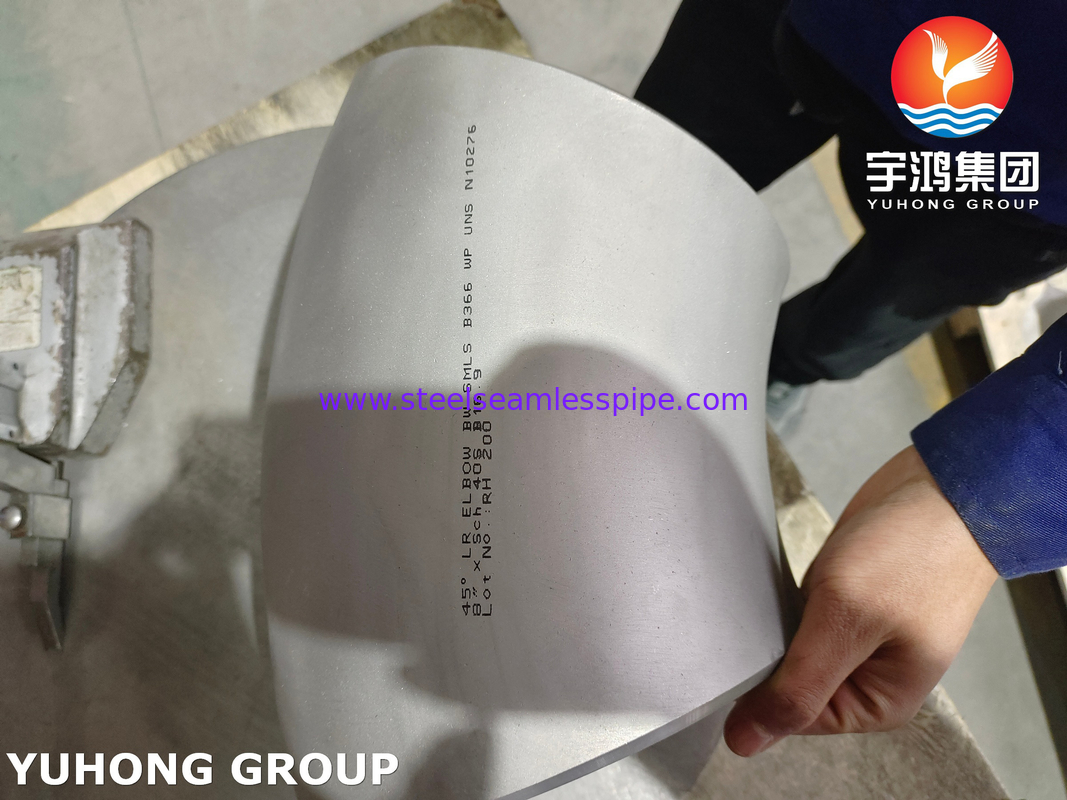

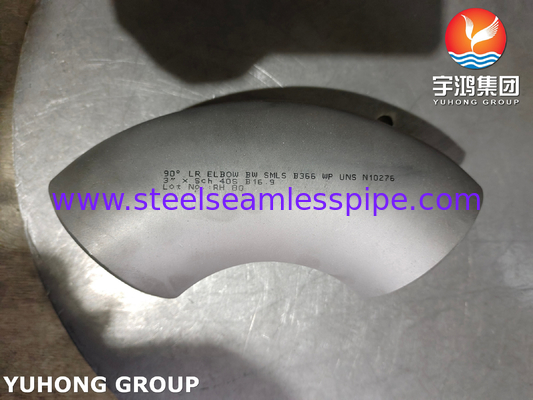

			زانویی 90 درجه		زانویی 45 درجه
DN	NPS	O.D.	A		B
			LR	SR	LR
15	1/2	21.3	38	...	16
20	3/4	26.7	38	...	19
25	1	33.4	38	25	22
32	1 1/4	42.2	48	32	25
40	1 1/2	48.3	57	38	29
50	2	60.3	76	51	35
65	2 1/2	73.0	95	64	44
80	3	88.9	114	76	51
90	3 1/2	101.6	133	89	57
100	4	114.3	152	102	64
125	5	141.3	190	127	79
150	6	168.3	229	152	95
200	8	219.1	305	203	127
250	10	273.0	381	254	159
300	12	323.8	457	305	190
350	14	355.6	533	356	222
400	16	406.4	610	406	254
450	18	457.0	686	457	286
500	20	508.0	762	508	318
550	22	559.0	838	559	343
600	24	610.0	914	610	381
650	26	660.0	991	660	406
700	28	711.0	1067	711	438
750	30	762.0	1143	762	470
800	32	813.0	1219	813	502
850	34	864.0	1295	864	533
900	36	914.0	1372	914	565
950	38	965.0	1448	965	600
1000	40	1016.0	1524	1016	632
1050	42	1067.0	1600	1067	660
1100	44	1118.0	1676	1118	695
1150	46	1168.0	1753	1168	727
1200	48	1219.0	1829	1219	759
یادداشت ها: 1) علاوه بر اینها، GB/T 10752، SH 3408، SH 3409، HG/T 21635، HG/T 21631، SY/T 0510، DL/T 695، EN 10253 و غیره نیز اعمال می شوند. 2) زانویی با NPS بیش از 48 باید منوط به اندازه های توافق شده توسط خریدار و سازنده باشد.
