آرنج های جوش لب به لب آلیاژ C22 (UNS N06022) ASTM B366 | اتصالات آلیاژ نیکل با مقاومت به خوردگی عالی
مقدمه: اوج مقاومت در برابر خوردگی در آرنج های آلیاژ نیکل
آرنج های جوش لب به لب آلیاژ C22 (UNS N06022) که مطابق با ASTM B366 تولید می شوند، استاندارد طلایی در مقاومت به خوردگی برای سیستم های لوله کشی صنعتی پر تقاضا را نشان می دهند. این آلیاژ نیکل-کروم-مولیبدن-تنگستن عملکرد استثنایی را در محیط های اکسید کننده و کاهنده ارائه می دهد و کلریدها، اسیدها (از جمله سولفوریک، هیدروکلریک، فسفریک) و محلول های اسید/نمک مخلوط را که در آن آلیاژهای ضعیف تر شکست می خورند، تحمل می کند. آرنج های دقیق ما تغییرات جهت جریان بدون نشتی را در کاربردهای حیاتی در سراسر جهان تضمین می کنند.
ترکیب شیمیایی آلیاژ C22: مهندسی شده برای حداکثر پایداری
مقاومت به خوردگی برجسته آرنج های C22 ناشی از شیمی کنترل شده و متعادل آن است:
جدول 1: ترکیب شیمیایی معمولی آلیاژ C22 (UNS N06022) ASTM B366 (درصد وزنی حداکثر مگر اینکه ذکر شده باشد)
| عنصر |
نیکل (Ni) |
کروم (Cr) |
مولیبدن (Mo) |
تنگستن (W) |
آهن (Fe) |
کبالت (Co) |
کربن (C) |
منگنز (Mn) |
سیلیکون (Si) |
| الزامات |
تعادل |
20.0 - 22.5 |
12.5 - 14.5 |
2.5 - 3.5 |
2.0 - 6.0 |
≤ 2.5 |
≤ 0.015 |
≤ 0.50 |
≤ 0.08 |
کلید: این تعادل دقیق Ni-Cr-Mo-W یک فیلم غیرفعال بسیار پایدار ایجاد می کند که در برابر حفره دار شدن، خوردگی شکافی و ترک خوردگی تنشی (SCC) مقاومت می کند.
درجه های معادل آلیاژ C22: شناسایی مواد جهانی
آرنج های C22 تحت استانداردهای بین المللی مختلف برای عملکرد خوردگی یکسان/مشابه مشخص می شوند:
جدول 2: مشخصات معادل بین المللی آلیاژ C22 (UNS N06022)
| سیستم استاندارد |
UNS |
EN (اروپا) |
W.Nr. (DIN) |
ISO |
JIS (ژاپن) |
GOST (روسیه) |
نام های تجاری رایج |
| نام |
N06022 |
NiCr21Mo14W |
2.4602 |
NW 6022 |
NW 6022 |
ХН60МВЮ |
Hastelloy® C-22, INCONEL® alloy 622 |
توجه: معادل بودن نشان دهنده عملکرد خوردگی مشابه است. الزامات استاندارد خاص را برای قابلیت تعویض تأیید کنید.
خواص مکانیکی آلیاژ C22: استحکام با قابلیت ساخت مطابقت دارد
C22 خواص مکانیکی عالی را حتی در شرایط سرویس تهاجمی حفظ می کند:
جدول 3: خواص مکانیکی معمولی در دمای اتاق ASTM B366/B564 آلیاژ C22 (شرایط کار شده و آنیل شده)
| ویژگی |
مقاومت کششی (حداقل) |
استحکام تسلیم (0.2٪ Offset، حداقل) |
ازدیاد طول (در 2 اینچ یا 50 میلی متر، حداقل) |
سختی (Rockwell B، حداکثر) |
| الزامات |
690 مگاپاسکال (100 ksi) |
310 مگاپاسکال (45 ksi) |
40٪ |
100 HRB |
| مقدار معمولی به دست آمده |
780-895 مگاپاسکال (113-130 ksi) |
360-415 مگاپاسکال (52-60 ksi) |
55-65٪ |
75-90 HRB |
کلید: شکل پذیری بالا (ازدیاد طول) شکل پذیری خوب را برای آرنج ها تضمین می کند، در حالی که استحکام از اکثر نیازهای سرویس خورنده فراتر می رود.
محدوده محصول آرنج آلیاژ C22: شکل گرفته دقیق برای سرویس بحرانی
ما طیف کاملی از آرنج های جوش لب به لب ASTM B366 C22 را برای ادغام یکپارچه سیستم عرضه می کنیم:

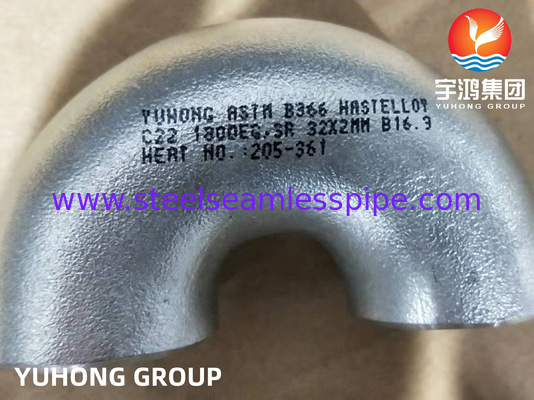

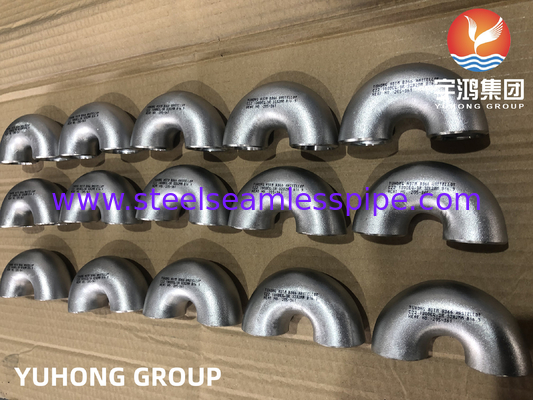

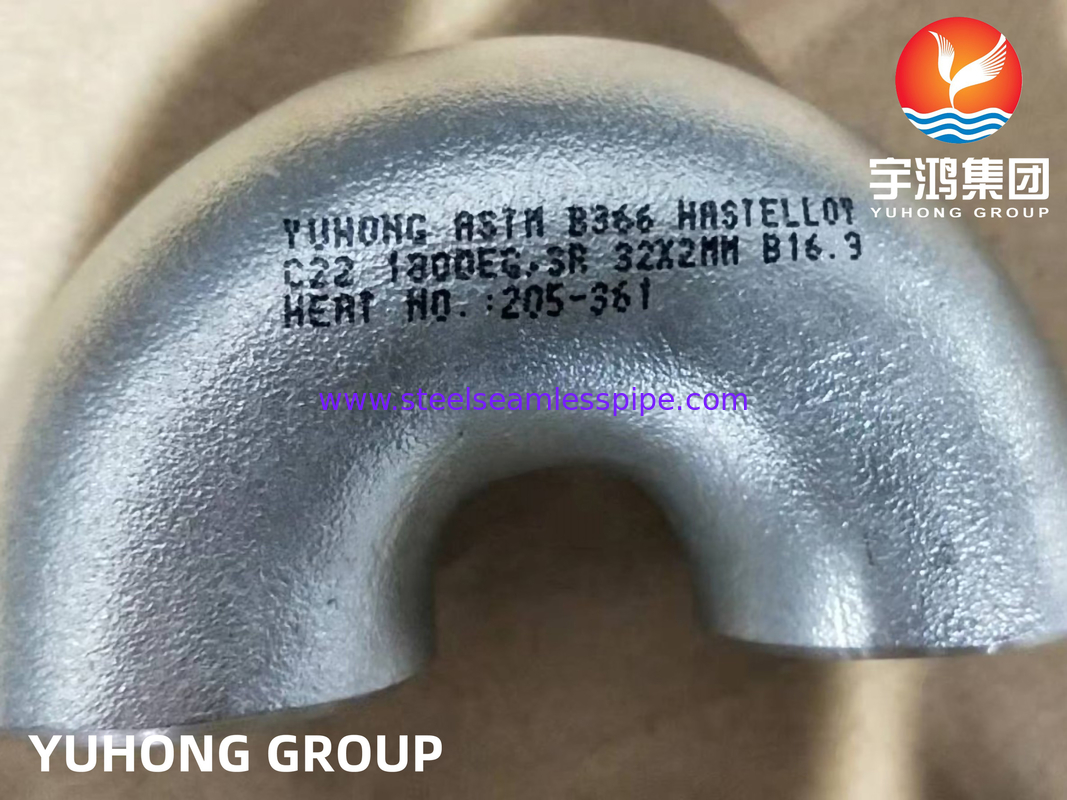

- انواع: آرنج های 90 درجه (LR & SR)، آرنج های 45 درجه، برگشتی 180 درجه (LR & SR)
- ابعاد: ASME B16.9 / MSS SP-43 (استاندارد)، ASME B16.28 (شعاع کوتاه جوش لب به لب)
- اندازه ها: 1/2 اینچ NB (DN15) تا 48 اینچ NB (DN1200)
- ضخامت دیواره: SCH 5S، SCH 10S، SCH 40S، SCH 80S، SCH 160S، XXS. همچنین بر اساس ضخامت مشخص شده توسط مشتری (WT) موجود است.
- فرآیند تولید: بدون درز (SMLS) یا جوش داده شده و محلول آنیل شده (اجباری برای مقاومت در برابر خوردگی).
- انتها: انتهای پخ (ASME B16.25) آماده برای جوشکاری.
تلرانس های ابعادی آرنج آلیاژ C22: دقت تضمین شده
آرنج های ما با استانداردهای ابعادی سختگیرانه مطابقت دارند و از تناسب و یکپارچگی جوش اطمینان حاصل می کنند:
جدول 4: تلرانس های ابعادی کلیدی بر اساس ASME B16.9 برای آرنج های آلیاژ C22
| پارامتر |
تلرانس |
| مرکز به انتها (90 درجه LR) |
±1.6 میلی متر (1/16 اینچ) برای NPS ≤ 24 اینچ، ±3.2 میلی متر (1/8 اینچ) برای NPS > 24 اینچ |
| مرکز به انتها (90 درجه SR) |
±1.6 میلی متر (1/16 اینچ) برای همه NPS |
| مرکز به انتها (45 درجه) |
±1.6 میلی متر (1/16 اینچ) برای NPS ≤ 24 اینچ، ±3.2 میلی متر (1/8 اینچ) برای NPS > 24 اینچ |
| خارج از گردی (Ovality) |
1٪ از OD اسمی حداکثر (پس از آماده سازی جوش) |
| ضخامت دیواره |
±12.5٪ از دیواره اسمی سفارش داده شده (منوط به تلرانس آسیاب لوله/لوله خام) |
| زاویه پخ |
37.5 درجه ± 2.5 درجه |
| لبه پخ (Face) |
1.6 میلی متر ± 0.8 میلی متر (1/16 اینچ ± 1/32 اینچ) |
کاربردهای آرنج آلیاژ C22: غلبه بر تهاجمی ترین محیط ها
این آرنج ها در جایی که مقاومت در برابر خوردگی ضروری است، برتری دارند:
- فرآوری شیمیایی: راکتورها، میکسرها، لوله کشی برای HCl، H2SO4، H3PO4، اسید استیک، کلر، حلال ها.
- کنترل آلودگی (FGD/Scrubbers): داکت ها، هدرها، حذف کننده های مه، برج های جاذب که SO2/Cl⁻/F⁻ داغ و مرطوب را تحمل می کنند.
- دارویی: خطوط فرآیند با خلوص بالا، سیستم های CIP/SIP که نیاز به مقاومت در برابر آلودگی دارند.
- خمیر و کاغذ: کارخانه های سفید کننده (دی اکسید کلر، هیپوکلریت)، هاضم ها، خطوط مایع.
- زباله سوزی و تصفیه: سیستم های حمل و نقل گاز دودکش، دوغاب خاکستر و شیرابه.
- دریایی و فراساحلی: خنک کننده آب دریا، تصفیه آب بالاست، تزریق مواد شیمیایی.
- بازفرآوری سوخت هسته ای: حمل اسید نیتریک و محصولات شکافت.
- استخراج اسید و پالایش فلز: الکترووینینگ، ترشی، حمل الکترولیت.
چرا آرنج های آلیاژ C22 ASTM B366 ما را انتخاب کنید؟
- یکپارچگی مواد: گواهی های آزمایش آسیاب (MTCs) بر اساس EN 10204 3.1/3.2 که ردیابی کامل و انطباق را تضمین می کند.
- تولید دقیق: پایبندی دقیق به تلرانس های ابعادی ASME B16.9/B16.28 برای تناسب کامل.
- مقاومت به خوردگی بهینه: آنیل محلول بر اساس ASTM B366 عملکرد حداکثر آلیاژ را تضمین می کند.
- دسترسی جهانی: در اندازه های کلیدی موجود است. سفارشات سفارشی سریعاً انجام می شود.
- تخصص فنی: پشتیبانی مهندسی برای انتخاب مواد و مناسب بودن کاربرد.
راه حل مقاوم در برابر خوردگی خود را امروز سفارش دهید!
برای آرنج های جوش لب به لب آلیاژ C22 (UNS N06022) ASTM B366 در اندازه، برنامه و مقدار مورد نیاز خود، یک قیمت درخواست کنید. زاویه (90 درجه/45 درجه/180 درجه) و شعاع (LR/SR) را مشخص کنید.
