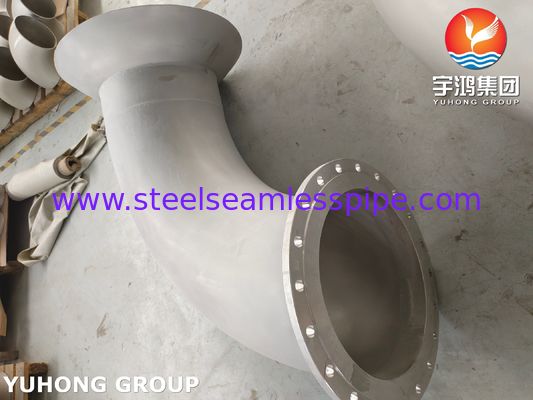

فلنجه‌ی لوله‌ی ناقوسی سفارشی از جنس استیل ضد زنگ

فلنج سفارشی فولاد ضد زنگ لوله اسپول دهانه ناقوسی

در ساده‌ترین شکل، دهانه ناقوسی یک ورودی یا خروجی شیپوری شکل است. وقتی از فولاد ضد زنگ ساخته می‌شود، به دلیل خواص مواد خاصی مانند مقاومت در برابر خوردگی، استحکام، بهداشت و دوام انتخاب می‌شود.

در اینجا مروری بر کاربردهای اصلی آن، از رایج‌ترین تا تخصصی‌تر آمده است:

1. دینامیک سیالات و سیستم‌های پمپاژ (رایج‌ترین کاربرد)

این کاربرد کلاسیک و حیاتی‌ترین کاربرد است. دهانه ناقوسی در ورودی مکش پمپ نصب می‌شود.

هدف: ایجاد جریان روان و ساده سیال به داخل پروانه پمپ.

نحوه عملکرد:

کاهش تلاطم: یک ورودی با لبه تیز باعث می‌شود سیال از دیواره لوله "جدا شود" و گرداب و تلاطم ایجاد کند.

به حداقل رساندن تلفات ورودی: این تلاطم باعث از دست رفتن فشار قابل توجهی (افت هد) می‌شود و پمپ را مجبور می‌کند تا برای کشیدن سیال سخت‌تر کار کند.

ترویج جریان لایه‌ای: شکل تدریجی و منحنی دهانه ناقوسی، سیال را به آرامی به داخل لوله هدایت می‌کند، جداسازی را به حداقل می‌رساند و یک پروفیل جریان لایه‌ای (صاف)تر را حفظ می‌کند.

مزایا:

افزایش راندمان پمپ: با کاهش تلفات ورودی، پمپ به انرژی کمتری برای رسیدن به همان دبی نیاز دارد.

جلوگیری از کاویتاسیون: کاویتاسیون تشکیل و فروپاشی حباب‌های بخار به دلیل فشار کم در ورودی پمپ است که می‌تواند پروانه را از بین ببرد. دهانه ناقوسی به حفظ فشار بالاتر در ورودی کمک می‌کند و از این پدیده آسیب‌رسان جلوگیری می‌کند.

کاهش لرزش و صدا: جریان روان‌تر به معنای لرزش کمتر و پمپ کم‌صداتر است.

افزایش عمر پمپ: با جلوگیری از کاویتاسیون و کاهش فشار، طول عمر پمپ به طور قابل توجهی افزایش می‌یابد.

مکان‌های رایج: تصفیه‌خانه‌های آب، سیستم‌های خنک‌کننده صنعتی، سیستم‌های بالاست کشتی، HVAC بزرگ و هر کاربرد پمپاژ با جریان بالا.

2. هیدرولیک و مخازن آزمایش

این یک کاربرد بسیار مشابه با پمپاژ است، اما در یک محیط آزمایش کنترل‌شده.

هدف: ایجاد جریان یکنواخت و بدون اختلال آب به داخل بخش آزمایش.

نحوه عملکرد: در یک تونل آب یا مخزن یدک‌کش، از دهانه ناقوسی در ورودی بخش آزمایش استفاده می‌شود که یک مدل (مانند بدنه کشتی یا زیردریایی) در آن قرار می‌گیرد.

مزایا:

داده‌های دقیق: یک پروفیل جریان صاف و یکنواخت برای جمع‌آوری داده‌های هیدرودینامیکی دقیق (مانند ضریب درگ و لیفت) ضروری است.

تقلید از شرایط دنیای واقعی: به تکرار جریان تمیز و بدون اختلال که یک شیء در آب آزاد تجربه می‌کند، کمک می‌کند.

3. هوافضا و تونل‌های باد

این معادل آیرودینامیکی کاربرد هیدرولیکی است.

هدف: هدایت و شتاب دادن به هوا به آرامی به داخل بخش آزمایش یک تونل باد.

نحوه عملکرد: دهانه بزرگ و شیپوری (دهانه ناقوسی) در ورودی یک تونل باد، در ابتدا سرعت هوا را کاهش می‌دهد و به آن اجازه می‌دهد تا قبل از شتاب گرفتن از طریق بخش انقباضی به ناحیه آزمایش، مستقر و صاف شود.

مزایا:

جریان لایه‌ای و یکنواخت: برای آزمایش مدل‌های مقیاس‌بندی شده هواپیما، اتومبیل یا ساختمان‌ها بدون ایجاد تلاطم کاذب ضروری است.

نتایج با کیفیت بالا: کیفیت دهانه ناقوسی مستقیماً بر کیفیت و قابلیت اطمینان داده‌های آیرودینامیکی جمع‌آوری شده تأثیر می‌گذارد.

4. صنعت دریایی (تونل‌های رانشگر)

هدف: بهبود راندمان رانشگرهای کمان و عقب در کشتی‌ها و سکوهای دریایی.

نحوه عملکرد: یک تونل از بدنه سوراخ می‌شود و یک رانشگر در داخل آن نصب می‌شود. یک دهانه ناقوسی هم در ورودی و هم در خروجی این تونل نصب می‌شود.

مزایا:

افزایش رانش: با اجازه دادن به آب برای ورود و خروج کارآمدتر از تونل، رانشگر برای همان مقدار نیرو، رانش بیشتری تولید می‌کند.

کاهش درگ (زمانی که استفاده نمی‌شود): شکل ساده‌شده در مقایسه با یک سوراخ با لبه تیز، درگ هیدرودینامیکی کمتری را در حین حرکت کشتی در آب ایجاد می‌کند.

5. جابجایی مواد و طراحی قیف

هدف: اطمینان از جریان روان و قابل اعتماد مواد فله (پودرها، گرانول‌ها، گلوله‌ها) از یک قیف ذخیره‌سازی به یک خط پردازش یا نوار نقاله.

نحوه عملکرد: شکل دهانه ناقوسی در خروجی یک قیف از "پل زدن" یا "قوس زدن" مواد (تشکیل یک بلوک پایدار که جریان را متوقف می‌کند) جلوگیری می‌کند.

مزایا:

جلوگیری از گرفتگی: جریان جرمی را به جای جریان قیفی نامنظم ترویج می‌کند.

نرخ تغذیه ثابت: برای اندازه‌گیری دقیق و کنترل فرآیند ضروری است.

بهداشتی: فولاد ضد زنگ به راحتی تمیز می‌شود و غیر واکنشی است و آن را برای صنایع غذایی، دارویی و شیمیایی ایده‌آل می‌کند.
