لوله ی مبادله گرما از فولاد ضد زنگ A179 A213 لوله ای با لوله ای

لوله ی مبادله گرما از فولاد ضد زنگ A179 A213 لوله ای با لوله ای

بسته لوله چيست؟

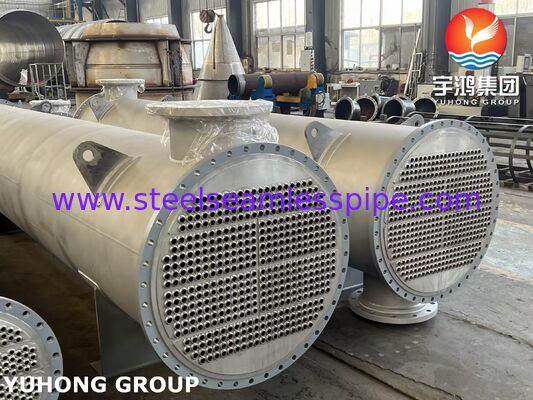

یک بسته لوله، هسته، مونتاژ داخلی یک مبادله گرما پوسته و لوله است. این خود کل مبادله گرما نیست، بلکه قلب قابل برداشت واحد است.

یک بسته لوله معمولی شامل اجزای کلیدی زیر است که همه با هم بسته شده اند:

1لوله ها: صدها لوله با قطر کوچک (اغلب از مس، فولاد ضد زنگ یا تیتانیوم ساخته شده اند) که از طریق آن یک مایع جریان دارد. این مایع طرف لوله است.

2. ورق لوله: صفحه های دایره ای ضخیم در هر انتهای بسته. لوله ها به طور ایمن در سوراخ های این ورق ها (با جوش، رول یا گسترش) برای جلوگیری از مخلوط شدن دو مایع ثابت می شوند.

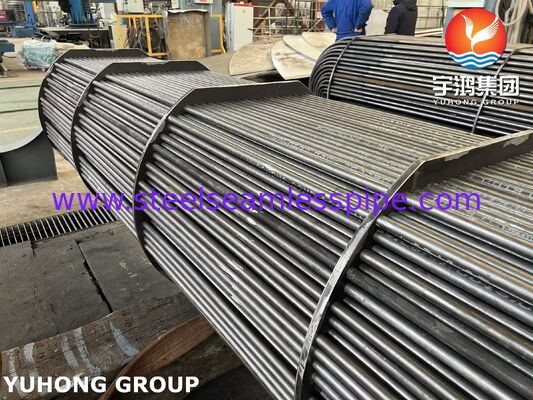

3. بافل: یک سری از صفحات قرار داده شده در امتداد طول بسته. آنها به دو هدف اصلی خدمت می کنند:

از لوله ها حمایت کنید: از لوله ها جلوگیری کنید تا از هم پاشیده و لرزش کنند.

جریان مستقیم مایع: آنها مایع سمت پوسته (مایع که در اطراف خارج از لوله ها جریان دارد) را مجبور می کنند تا یک مسیر پیچ و تاب و جریان متقاطع را در سراسر لوله ها طی کند ،که باعث افزایش توربولانس و بهره وری انتقال گرما می شود.

4فاصله دهنده ها و میله های بند: میله های طولانی که بافل ها و ورق های لوله را در تراز دقیق نگه می دارند.

استفاده اصلی از یک بسته لوله برای تبادل گرما کارآمد و در مقیاس بزرگ بین دو مایع است در حالی که آنها را از نظر فیزیکی جدا می کند.این در فرآیندهای صنعتی بی شماری حیاتی است..

چگونه کار می کند:

یک مایع (اغلب مایع که باید خنک شود) از طریق لوله ها جریان می یابد. مایع دیگر (اغلب آب خنک کننده یا بخار) در سمت پوسته، در خارج از لوله ها جریان می یابد.انتقال گرما از طریق دیواره های لوله از مایع داغ تر به مایع خنک تر.

کاربردهای کلیدی و صنایع

بسته های لوله در صنایع که نیاز به گرم کردن یا خنک کردن مایعات فرآیند دارند، همه جا هستند:

1توليد برق:

تهویه کننده های سطحی: تهویه کردن بخار خارج از توربین به آب (تهویه) با استفاده از آب خنک کننده. این یکی از بزرگترین کاربردهای است.

آبگرمکن های آب: آبگرمکن های آبگرمکن از قبل با استفاده از بخار استخراج شده از توربین ها.

2پالایش نفت و پتروشیمی:

تقطیر نفت خام: گرم کردن نفت خام قبل از ورود آن به یک ستون تقطیر.

خنک سازی محصول: خنک سازی محصولات تصفیه شده مانند بنزین، دیزل و غیره

رِبویلرها و کندنسرها: برای ستون های تقطیر و راکتورهای شیمیایی.

3. پردازش شیمیایی:

کنترل دما برای واکنش های شیمیایی، بازیابی حلال و گرم کردن و خنک کردن جریان فرآیند.

4. تهویه مطبوع و یخچال:

خنک کننده ها: خنک کننده های آب بزرگ برای خنک کننده های شهری یا فرآیندهای صنعتی.

سیستم های گرمایش آب گرم

5صنعت دریایی:

خنک کننده ها: برای آب ژاکت موتور، روغن روان کننده و سیستم های بخار در کشتی ها.

6صنایع دیگر: داروسازی

اندازهمحدوده:

اتمام نهایی

محلول گرم و ترشح شده / روشن گرم.

نوع لوله:

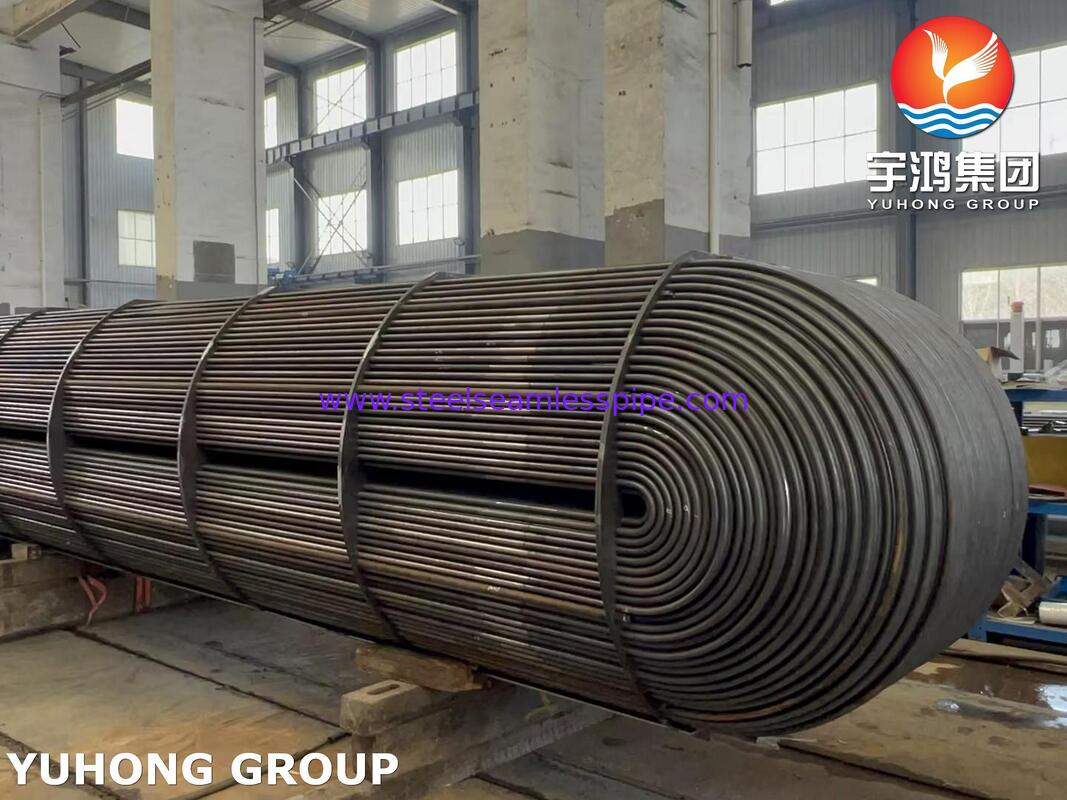

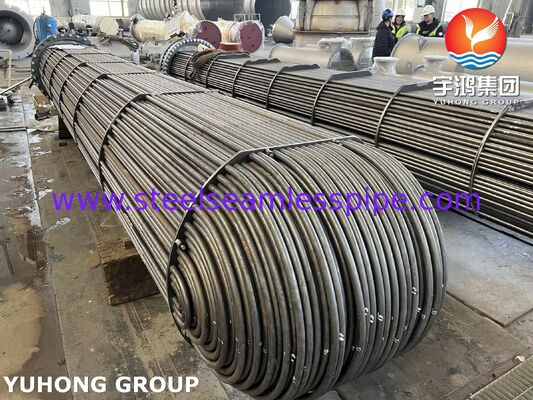

U-Bend و Straight

برخی از تست های کیفیت انجام شده توسط ما شامل:

تست های مکمل:علاوه بر آزمایشات فوق، ما همچنین بر روی محصولات تولید شده آزمایشات مکمل انجام می دهیم. آزمایشات انجام شده در این زمینه عبارتند از:
