ASTM B171 C46400 لوله برنجی دریایی لوله های مبادله گرما آلیاژ مس لوله های آب دریا و خنک کننده های دریایی
توضیحات محصول
گروه یوهونگ: اجزای مبادله گرما دقیق از لوله ها تا صفحات لوله
شرکت Yuhong Group Co., Ltd. تامین کننده سیستم های حرارتی کامل است.مبادلات گرما شیل و لوله ای (طراحی مبادلات گرما TEMA) ، ظروف تحت فشار و خنک کننده های هواهمچنین هر جزء داخلی حیاتی:لوله بال، لوله کوره، لوله مبادله گرما، لوله بی سیم فولاد ضد زنگ، لوله آلیاژ نیکل، لوله آلیاژ مس، لوله مبادله گرما و بسته لوله مبادله گرما.

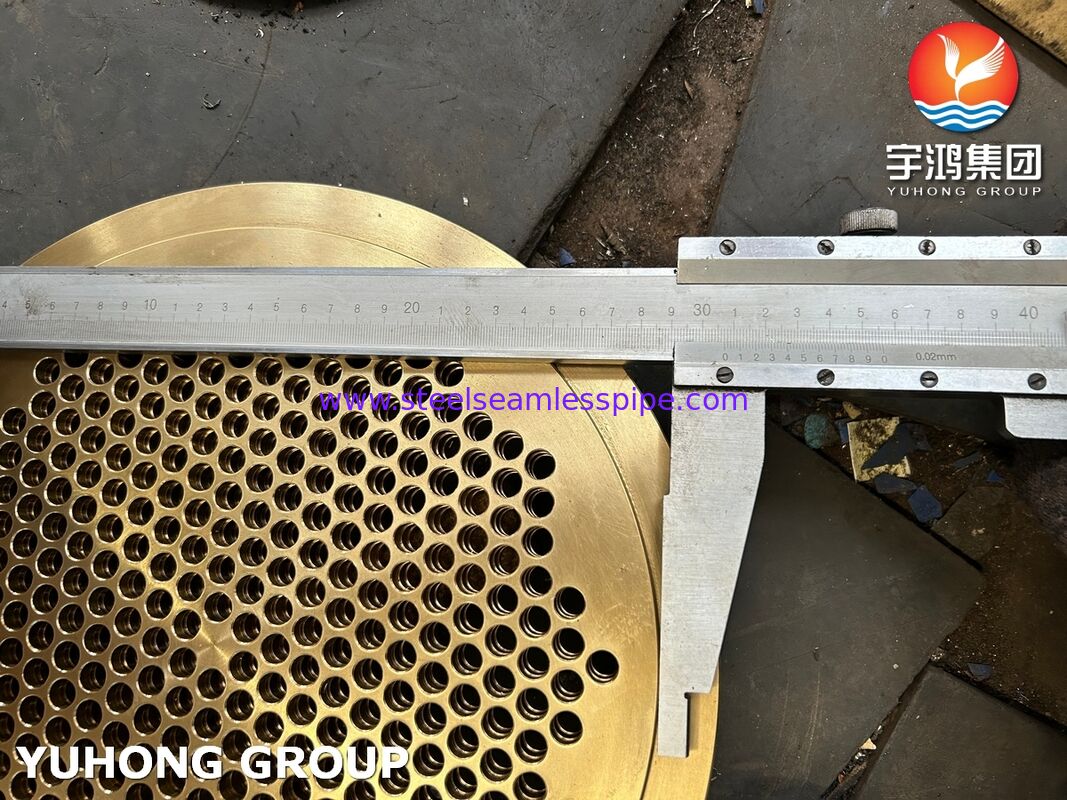

در عکس ضمیمه نشان داده شده یکی از ماASTM B171 C46400 لوله های مس دریایی- یک قطعه از آلیاژ مس مقاوم در برابر خوردگی که برای آب دریا و سیستم های خنک کننده دریایی طراحی شده است.
تمرکز محصول: لوله های مسی دریایی استاندارد برای مبادلات گرما آب دریا
درصفحه لوله مبدل گرمایکی از مهم ترین اجزای نگهدارنده فشار در هر مبادله گرما شیل و لوله است.و باید هم مقاومت کند در برابر نیروهای گسترش مکانیکی لوله و هم در برابر چرخه فشار/دما.
بر اساس این تصویر، این لوله نشان می دهد:
-
ماده:ASTM B171 C46400 (برنج دریایی / آلیاژ مس-زنک-قلم)
-
نوع ماده:ورق لوله ای از آلیاژ مس ️ به طور خاص برای مقاومت در برابر آب دریا ساخته شده است
-
ماشینکاری:سوراخ های لوله ای با حفاری دقیق با شکاف برای گسترش لوله های مکانیکی
-
علامت گذاری:به وضوح با برچسب شناسایی مواد ("ASTM B171 C46400 TUBESHEET") برای ردیابی کامل
چرا برنج نیروی دریایی (C46400) برای لوله های لوله؟
| مالکیت |
مزیت استفاده از صفحه لوله |
| آلیاژ مس-زنک-قیر |
افزودن قلع (تقریباً 0.5-1.0٪) مقاومت استثنایی را در برابر از دست دادن قلع و ترک خوردگی استرس فراهم می کند. |
| سازگاری آب دریا |
مقاومت بسیار عالی در برابر خوردگی در آب دریا، آب شور و محیط های دارای کلورید بالا. |
| سازگاری گالوانیک |
به خوبی با لوله های آلیاژ مس کار می کند (C44300 Admiralty برنج، C70600 90/10 Cu-Ni، C71500 70/30 Cu-Ni). |
| قدرت بالا |
قوی تر از بسیاری از آلیاژ های مس خالص ️ مقاومت در برابر گسترش لوله و بار بولت. |
| انطباق با ASME |
کاملا قابل ردیابی با مشخصات مواد بخش دوم ASME. |
اجزای کلیدی که با این صفحه رابط می شوند
| اجزا |
مواد (معمولی) |
نقش در عملکرد تجهیزات |
| لوله مبادله گرما |
آلیاژ مس (C44300، C70600، C71500) |
در سوراخ های صفحه لوله رول شده است؛ مایع لوله را حمل می کند (معمولا آب دریا). |
| لوله بالدار (اختیاری) |
لوله آلیاژ مس + آلومینیوم / باله مس |
می تواند برای کاربردهای خنک کننده گاز اضافه شود؛ معمولاً در خنک کننده های آب دریا استفاده نمی شود. |
| بسته لوله مبادله گرما |
لوله ها + ورق لوله ها + لوله ها + میله های بند |
هسته کامل قابل جدا شدن؛ صفحه لوله لنگر ساختاری است. |
| پوسته / گاسکت کانال |
فیبر فشرده، PTFE، یا پوشش فلزی |
مهر و موم بر روی صفحه لوله؛ از نشت متقابل جلوگیری می کند. |
| کانال / هابون |
فولاد کربن (پوشیده) یا آلیاژ مس |
به صفحه لوله وصل شده، آب خنک کننده را توزیع می کند. |
| لوله بدون درز از فولاد ضد زنگ |
مواد جایگزین لوله |
به طور معمول با C46400 جفت نمی شود (رئیسک خوردگی گالوانیکی بدون عایق بندی). |
| لوله آلیاژ نیکل |
جایگزین برای خوردگی شدید |
با صفحه لوله C46400 استفاده نمی شود. |
ویژگی های فنی لوله های مس دریایی ما
-
مقاوم به ضد عفونی کردن:محتوای قلع و آرسنیک مانع از خلاء انتخابی روی می شود که رایج ترین حالت شکست در مس معمولی است.
-

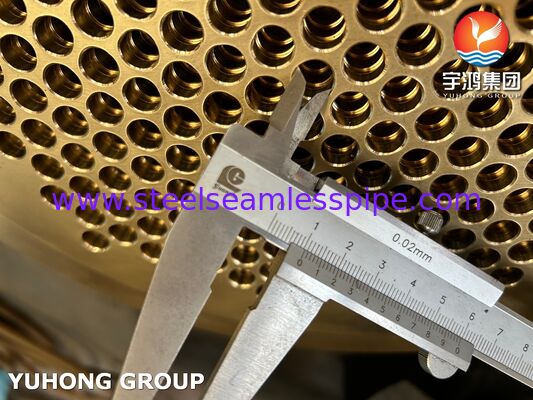

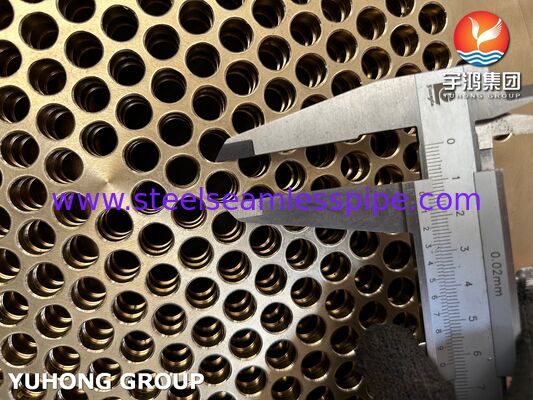

حفاری دقیق:سوراخ های لوله به قطر دقیق (معمولا + 0.05/- 0.00 میلی متر) سوراخ می شوند تا رول لوله ثابت تضمین شود.
-
حفره های لوله ای:شکاف های داخلی (معمولاً 2 یا 3 شکاف در هر سوراخ) قدرت کشش لوله های گسترش یافته را افزایش می دهند.
-

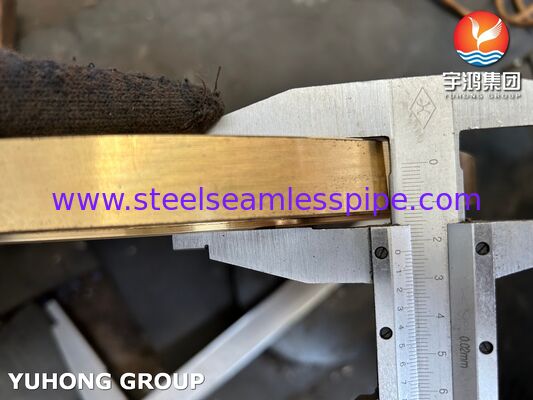

صفحه ای جعل شده یا رولد شده:ما ورق های لوله C46400 را به عنوانجعل شده(برای ضخامت / فشار بالا) یاصفحه ی رولد شده(برای تعرفه های استاندارد)
-
ردیابی کامل:هر ورق لوله با درجه مواد و شناسه بازرسي به عنوان در عکس شما نشان داده شده است.
ماژول دانش: C46400 برنج نیروی دریایی در مقابل سایر لوله های آلیاژ مس
| آلیاژ |
مناسب ترین برای |
مزیت اصلی |
محدودیت ها |
| C46400 (برنج دریایی) |
آب دريايي پاک، آب شور، سرعت متوسط |
مقاومت بسیار عالی در برابر ضد زنگ شدن؛ قدرت خوب؛ مقرون به صرفه |
حساس به خوردگی آمونیاک؛ سرعت محدود به ~ 2.5 m/s |
| C70600 (90/10 Cu-Ni) |
آب دریا با سرعت بالا، آب آلوده، آب دریایی |
مقاومت در برابر فرسایش برتر؛ عمر طولانی تر در خدمات با سرعت بالا |
گران تر از C46400 |
| C71500 (70/30 Cu-Ni) |
سرعت بسیار بالا، جنگجویان دریایی |
حداکثر قدرت و مقاومت در برابر فرسایش |
بالاترین هزینه |
| C44300 (آدمیرالی برنز) |
آب شیرین، برج های خنک کننده |
رسانایی حرارتی خوب |
مقاومت کمتر در برابر خوردگی در آب دریا |
چه موقع باید لوله های برنج دریایی C46400 را انتخاب کنید:
-
آب خنک کنندهآب دریا تمیز یا آب شور(با آلودگی زیاد نیست)
-
سرعت کنترل شده(معمولا 1.5-2.5 m/s از طریق لوله ها)
-
آمونيا وجود ندارهدر آب (به عنوان مثال، نه در پایین رود گیاهان کود)
-
تو به يهجایگزین مقرون به صرفه برای مس نیکلبرای خدمات آب دریایی متوسط
برنامه های مشترک برای صفحات لوله C46400
-
مبادلات گرما در کشتی:خنک کننده های آب ژاکت موتور، خنک کننده های روغن روان کننده (جانب آب دریا)
-
نیروگاه های ساحلی:کاندنساتورهای آب خنک کننده کمکی، کولر های حامل
-
کارخانه های شورش:بخاری های آب نمک، تهویه کننده های بخار
-
پلتفرم های آف شور:خنک کننده های فرآیند (که در آن Cu-Ni اغلب ترجیح داده می شود، اما مس دریایی برای وظیفه کمتر حیاتی استفاده می شود)
-
یخچال های صنعتی:خنک سازی یکبار مصرف آب دریا
مزایای سفارش یک صفحه لوله C46400 از گروه Yuhong
-
درست مثل نقشه ات:ما ابعاد، الگوی سوراخ، مشخصات شکاف، و طرح سوراخ بولت را پردازش می کنیم.
-
سرعت برگشت:قطعات سیاه ساخته شده و یا برقی معمولاً در عرض ۲ تا ۴ هفته ماشینکاری می شوند.
-
هر نوع آلیاژ مس:C46400، C70600، C71500، C44300 همه در دسترس هستند.
-
تنها قطعات یا بسته کامل:ما فقط صفحه لوله را عرضه می کنیمبسته لوله مبادله گرما(انبوه ها، لوله های لوله ای، لوله های لوله ای، لوله های لوله ای) جمع آوری شده است.
-
اسناد کامل:گواهینامه آزمایش مواد (MTC) ، گزارش ابعاد و (در صورت لزوم) گزارش آزمایش PMI.
ماژول دانش: چگونگی مشخص کردن یک صفحه لوله جایگزین C46400 به درستی
برای جلوگیری از عدم تطابق گران قیمت، ما به اطلاعات زیر نیاز داریم (هر کدام از آنها را ارسال کنید):
-
نقشه اصلی صفحه لولهبهترین گزینه ما الگوی سوراخ، ضخامت، OD و مکان شکاف را دقیقاً تکرار می کنیم
-
ورق لوله قدیمی (نمونه فیزیکی)ما می توانیم اندازه گیری کنیم، مهندسی معکوس کنیم، و یک تطابق کامل را ماشین کنیم.
-
ورق اطلاعات مبادله کنندهID پوسته، OD لوله و پیچ، جزئیات گاسکت، قطر دایره بولت.
اشتباهات متداول برای اجتناب از لوله های فلزی دریایی:
-
قطر سوراخ لوله اشتباه- بیش از حد تنگ و لوله ها نمی توانند وارد شوند؛ جدا از لوله ها و جوانه های رول شده نشت می کنند.
-
شکاف های گمشدهلوله ها تحت فشار یا چرخه حرارتی کشیده می شوند.
-
مواد نادرستC46400 در مقابل C44300 در مقابل C70600 سردرگمی همیشه آلیاژ را تایید کنید
-
عدم تطابق گالوانیک✅ لوله های C46400 را با لوله های فولاد ضد زنگ بدون گاسکت های جدا کننده (خطر خوردگی گالوانک سریع) جفت نکنید.
مشخصات نمونه سوراخ لوله و شکاف برای C46400 (بر اساس TEMA / ASME)
| پارامتر |
ارزش و شیوه ی معمول |
| قطر سوراخ لوله |
OD لوله + 0.2 تا 0.4mm |
| ابعاد شکاف |
عرض: 3-5mm; عمق: 0.3-0.5mm; به طور معمول 2 یا 3 شکاف در هر سوراخ |
| موقعیت شکاف |
بین 5mm و 25mm از صورت طرف لوله |
| ارتفاع لوله |
1.25× تا 1.5× OD لوله (نمونه مثلث یا مربع) |
| دایره سوراخ بولت |
بر اساس استاندارد TEMA یا فلانژ مشتری |
تنها قطعات را تامین می کنیم
اگر شما فقط به قطعات (نه یک مبدل کامل) نیاز دارید، ما ارائه می دهیم:
-
لوله های مبادله گرما√ آلیاژ مس (C44300، C70600، C71500) ، برش به طول، آماده برای نورد
-
لوله های بالداربرای خنک کننده های هوا یا بازیافت گرما مصرفی
-
بافلر ها، میله های بند، فاصله هادر مس دریایی یا فولاد کربن پوشانده شده
-
لوله بدون درز از فولاد ضد زنگ، لوله آلیاژ نیکلبرای سایر برنامه ها به صورت جداگانه در دسترس است
-
پوشش های کانال، گاسکت ها، فانکشن هابسته های کامل قطعات یدکی
صنایع معمولی که از C46400 استفاده می کنند
| صنعت |
خدمات معمول |
چرا C46400؟ |
| نیروی دریایی / کشتی سازی |
مبادلات خنک کننده آب دریا |
مقاومت عالی در برابر آب دریا، مقرون به صرفه |
| نیروگاه های ساحلی |
آب خنک کننده کمکی |
کنترل آب شور، جفت گیری گالوانک خوب با لوله های Cu-Ni |
| شور زدایی |
بخاری های آب نمک |
مقاومت در برابر حمله کلرید، عمر طولانی |
| نفت و گاز دریایی |
خنک کننده های فرآیند پلتفرم |
قابل اطمینان در جو و آب دریا |
| هواپیمایی و تهویه مطبوع (آب دریا) |
کانسندر های یکبار مصرف |
جایگزین اقتصادی برای Cu-Ni |
یک نقل قول برای C46400 خود را TubeSheet
برای نقل قول از یک لوله برنج دریایی مانند آن در عکس خود را، ارسال موارد زیر بهجيمي@steelseamlesspipe.com:
-
نقشه (PDF، اسکن یا طرح دستی با ابعاد کلیدی: OD، ضخامت، اندازه سوراخ لوله و پیچ، دایره بولت)
-
يا: به ما صفحه لوله ي قديمي خود را براي مهندسی معکوس بفرستيد
-
درجه مواد: C46400 (همانطور که در تصویر نشان داده شده است) یا سایر آلیاژ مس
-
مقدار مورد نیاز (یک قطعه یا دوره تولید)
ما با یک نقشه ابعاد برای تصویب، قیمت و برنامه تحویل پاسخ خواهیم داد معمولا 48 ساعت.
