Name: لوله های باله دندانه دار پایه پایه ASTM A335 P22 و باله های 1Cr13
Brand: Yuhong Group Co.,Ltd
SKU: N/A
Price: 100,000.00 USD
Availability: InStock

شرکت Yuhong Holding Group Co. LTD

Persian

خانه

محصولات

دربارهی ما

کارخانه تور

کنترل کیفیت

تماس با ما

اخبار شرکت

خانه محصولات لوله باله

لوله های باله دندانه دار پایه پایه ASTM A335 P22 و باله های 1Cr13

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG
گواهی:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
شماره مدل:	N/A

پرداخت:

مقدار حداقل تعداد سفارش:	500 کیلوگرم
قیمت:	To be discussed
جزئیات بسته بندی:	مورد تخته سه لا
زمان تحویل:	50-120 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	5000 متر در روز

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (337)

لوله بدون درز از جنس استنلس استیل (329)

لوله فولادی ضد زنگ دوبلکس (134)

لوله فولادی ضد زنگ دوبلکس (39)

لوله سوزن (165)

لوله باله (714)

مبدل حرارتی (31)

لوله مبدل حرارتی (469)

بسته لوله مبادله گرما (51)

صفحه لوله مبدل حرارتی (126)

بافل مبادله گرما (39)

کولر (13)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (61)

لوله جوش داده شده از جنس استنلس استیل (132)

آلیاژ نیکل لوله (276)

لوله آلیاژ نیکل (104)

لوله آلیاژ مس (252)

لوله فولادی آلیاژی (212)

لوله تیتانیومی (21)

لوله آنیل روشن (174)

لوله دیگ بخار (153)

اتصالات فولادی (866)

فلنج فولادی (664)

دیگران (408)

قطعات پوشش (9)

توضیحات محصول جزئیات

محصول:

لوله های باله سرخ شده

درجه مواد:

لوله پایه:ASTM A335 P22; لوله باله: 1Cr13

برنامه:

اکونومایزر و سوپرهیتر شوفاژ صنعتی

بسته:

مورد تخته سه لا

برجسته کردن:

لوله های پره دندانه دار ASTM A335 P22,1Cr13 لوله های پره دار برای مبدل های حرارتی

لوله های پره دندانه دار ASTM A335 P22

ASTM A335 P22 serrated fin tubes

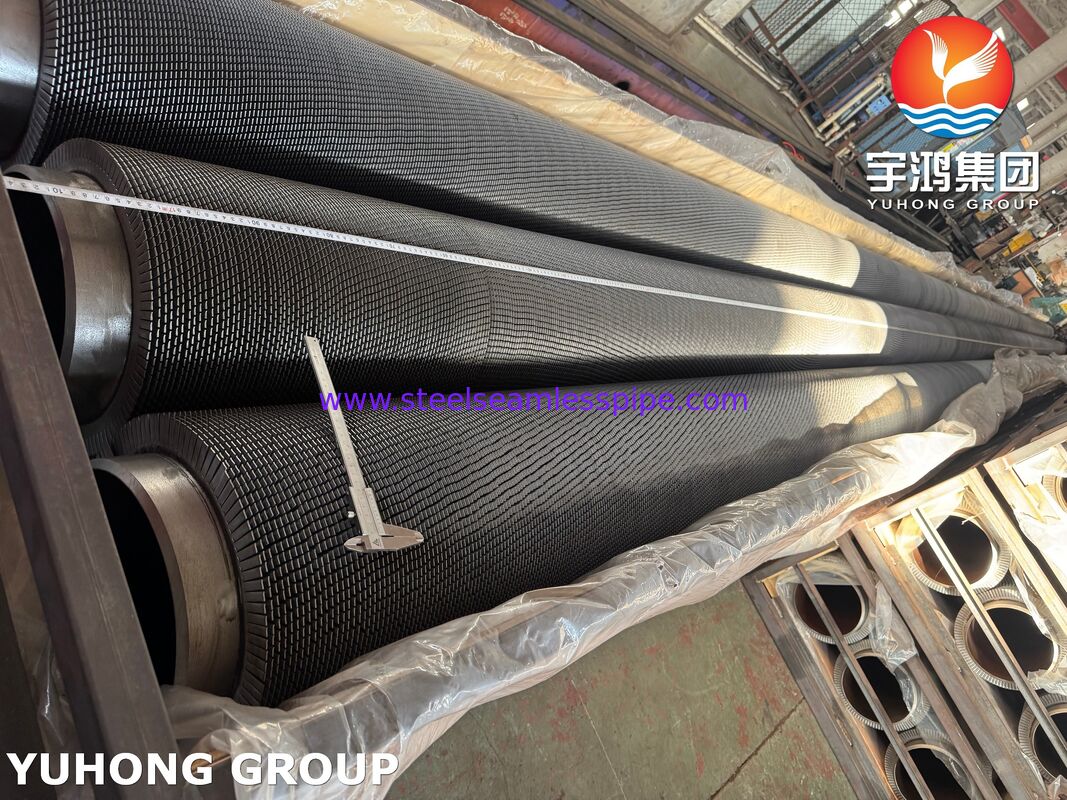

لوله های باله دندانه دار (ASTM A335 P22 / 1Cr13)

نمای کلی

لوله های پره دندانه دار ما برای حداکثر راندمان انتقال حرارت در بویلرهای صنعتی، سوپرهیترها و مبدل های حرارتی مهندسی شده اند. لوله پایه، ساخته شده از فولاد آلیاژی ASTM A335 P22، استحکام و دوام در دمای بالا را تضمین می کند، در حالی که باله های ساخته شده از فولاد ضد زنگ 1Cr13 مقاومت بسیار خوبی در برابر خوردگی ایجاد می کنند و یکپارچگی ساختاری را تحت عملیات طولانی مدت در دمای بالا حفظ می کنند. طراحی باله دندانه دار تلاطم در سراسر جریان گاز را افزایش می دهد و راندمان حرارتی را در مقایسه با باله های مستقیم معمولی بهبود می بخشد.

برنامه های کاربردی:

اکونومایزر و سوپرهیتر شوفاژ صنعتی
مبدل های حرارتی هوا خنک
بازیابی حرارت فرآیند پتروشیمی و پالایشگاه
دیگ های بازیابی حرارت زباله (WHRB)
نیروگاه ها و سیستم های انرژی حرارتی

محدوده اندازه استاندارد

پارامتر	محدوده معمولی
لوله پایه OD	25 میلی متر - 76 میلی متر
ضخامت دیوار لوله	2.77 میلی متر - 10 میلی متر
ارتفاع باله	8 میلی متر - 25 میلی متر
ضخامت باله	0.8 میلی متر - 2.0 میلی متر
فین پیچ	3.5 میلی متر - 10 میلی متر
OD پره دار	تا 150 میلی متر
طول لوله	تا 18 متر
تراکم باله	قابل تنظیم بر اساس طراحی حرارتی

ابعاد سفارشی برای برآوردن نیازهای خاص پروژه در دسترس هستند.

ترکیب شیمیایی

لوله پایه - ASTM A335 P22

عنصر	ترکیب (%)
کربن (C)	0.05 - 0.15
منگنز (Mn)	0.30 - 0.60
فسفر (P)	0.025 ≤
گوگرد (S)	0.025 ≤
سیلیکون (Si)	≤ 0.50
کروم (کروم)	1.90 - 2.60
مولیبدن (Mo)	0.87 - 1.13

جنس باله - فولاد ضد زنگ 1Cr13

عنصر	ترکیب (%)
کربن (C)	≤ 0.12
کروم (کروم)	12-14
منگنز (Mn)	≤ 1.00
سیلیکون (Si)	≤ 1.00
فسفر (P)	≤ 0.04
گوگرد (S)	≤ 0.03

این ترکیب استحکام خزشی بالا، مقاومت در برابر اکسیداسیون و محافظت در برابر خوردگی را در شرایط گاز دودکش با دمای بالا تضمین می کند.

خواص مکانیکی

لوله پایه - ASTM A335 P22

اموال	ارزش
استحکام کششی	≥ 415 مگاپاسکال
قدرت تسلیم	≥ 205 مگاپاسکال
ازدیاد طول	≥ 30%
سختی	≤ 163 HBW
حداکثر دمای عملیاتی	تا 600 درجه سانتیگراد

باله - فولاد ضد زنگ 1Cr13

اموال	ارزش
استحکام کششی	520 - 700 مگاپاسکال
قدرت تسلیم	≥ 205 مگاپاسکال
ازدیاد طول	≥ 12%
سختی	187 - 229 HB

بازرسی و تضمین کیفیت

تمام لوله های باله دندانه دار تحت بازرسی دقیق قرار می گیرند تا از مطابقت با استانداردهای صنعتی اطمینان حاصل شود:

تایید مواد اولیه
- گواهی تست آسیاب (MTC) برای هر دو لوله و باله
- تایید ترکیب شیمیایی

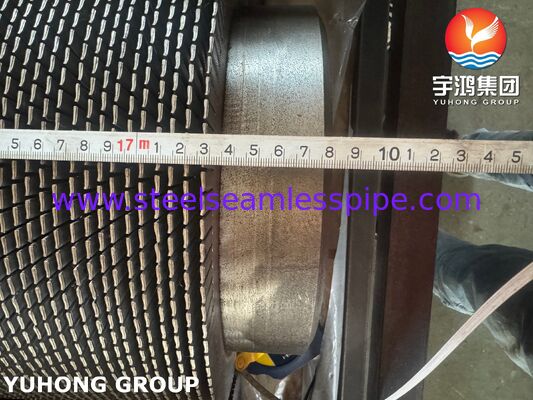

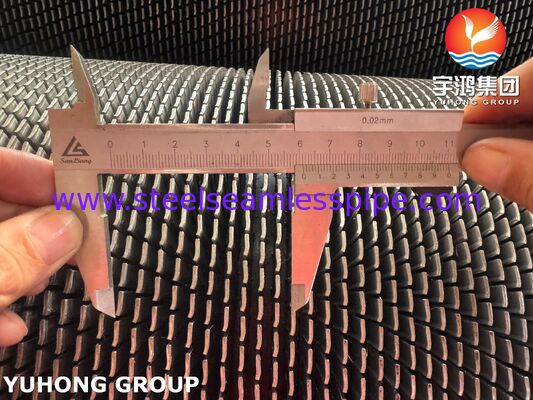

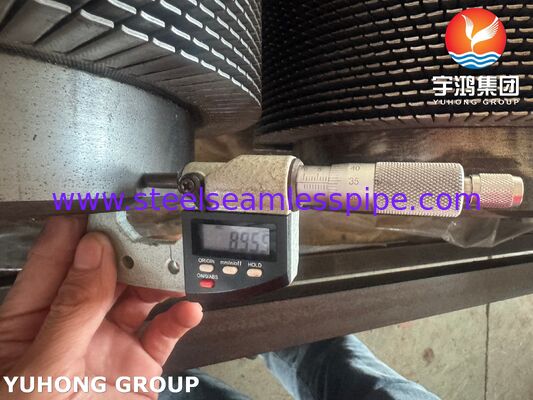

بازرسی ابعادی
- لوله OD، ضخامت دیواره و طول
- ارتفاع باله، ضخامت، گام و OD کلی باله
- راستی و تراز بودن را بررسی می کند
بازرسی جوش و باله
- بازرسی بصری جوش برای اتصال باله
- تست اولتراسونیک (UT) لوله پایه
- آزمایش جریان گردابی (ECT) برای یکپارچگی باله
تست فشار (اختیاری)
- تست هیدرواستاتیک یا پنوماتیک بنا به درخواست مشتری
مستندات ارائه شده
- گواهی تست مواد (MTC)
- گزارش بازرسی ابعادی
- گزارش بازرسی NDT
- سوابق عملیات حرارتی (در صورت وجود)
