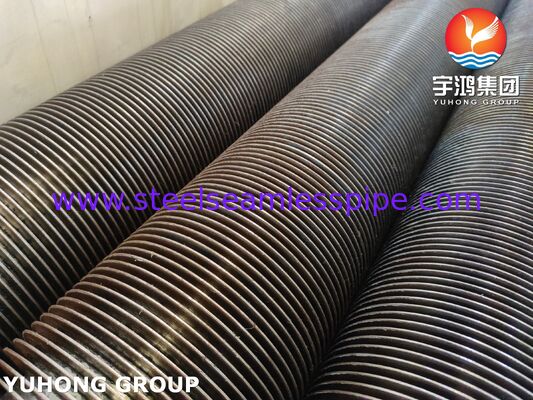

TP321H، لوله ی فلزی با فرکانس بالا و بدون درز با فلز های CS

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG
گواهی:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU;
شماره مدل:	لوله باله HFW

پرداخت:

مقدار حداقل تعداد سفارش:	10 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	قاب آهنی قاب چوبی
زمان تحویل:	بستگی به کمیت دارد
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	1000 تن در ماه

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (336)

لوله بدون درز از جنس استنلس استیل (326)

لوله فولادی ضد زنگ دوبلکس (134)

لوله فولادی ضد زنگ دوبلکس (38)

لوله سوزن (163)

لوله باله (710)

مبدل حرارتی (31)

لوله مبدل حرارتی (468)

بسته لوله مبادله گرما (50)

صفحه لوله مبدل حرارتی (125)

بافل مبادله گرما (39)

کولر (13)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (61)

لوله جوش داده شده از جنس استنلس استیل (132)

آلیاژ نیکل لوله (276)

لوله آلیاژ نیکل (104)

لوله آلیاژ مس (251)

لوله فولادی آلیاژی (212)

لوله تیتانیومی (21)

لوله آنیل روشن (173)

لوله دیگ بخار (153)

اتصالات فولادی (864)

فلنج فولادی (663)

دیگران (407)

قطعات پوشش (9)

توضیحات محصول جزئیات

نوع باله:	فرکانس بالا جوش داده شده	مواد لوله پایه:	فولاد ضد زنگ TP321H / AISI 321H
مواد باله:	فولاد کربنی (CS)	برنامه:	مبدل حرارتی، بویلر، کولر هوا، اکونومایزر
صنعت:	نیروگاه، پتروشیمی، بازیابی حرارت زباله
برجسته کردن:	لوله بالدار با فرکانس بالا , لوله بالدار CS بدون درز , لوله بالدار TP321H

لوله های پره دار جوشی فرکانس بالا - لوله پایه TP321H با پره های فولادی کربنی

معرفی محصول

لوله های پره دار جوش داده شده با فرکانس بالا (HF) اجزای انتقال حرارت با راندمان بالا هستند که با سیم پیچی مداوم و جوش دادن همزمان یک نوار پره بر روی لوله پایه با استفاده از جوشکاری با مقاومت فرکانس بالا تولید می شوند. این فرآیند یک پیوند متالورژیکی قوی بدون مواد پرکننده ایجاد می‌کند که عملکرد انتقال حرارت عالی، استحکام مکانیکی بالا و قابلیت اطمینان را در شرایط دمای بالا و فشار بالا تضمین می‌کند.

لوله های پایه TP321H + پره های فولادی کربنی لوله های پره ای جوش داده شده HF ما مقاومت در برابر خوردگی در دمای بالا و استحکام خزش فولاد ضد زنگ TP321H را با رسانایی گرمایی مقرون به صرفه پره های فولادی کربنی ترکیب می کنند. آنها برای محیط های صنعتی پر تقاضا ایده آل هستند.

مواد محصول

جنس لوله پایه: ASTM A213 / A312 TP321H (فولاد ضد زنگ آستنیتی تثبیت شده با تیتانیوم با محتوای کربن بالا) جنس باله: فولاد کربنی (معمولا Q235، S235JR یا معادل آن) فرآیند جوشکاری: جوشکاری با مقاومت فرکانس بالا (HFRW)

ترکیب شیمیایی

لوله پایه - TP321H

عنصر	ترکیب (%)
کربن (C)	0.04 - 0.10
منگنز (Mn)	حداکثر 2.00
فسفر (P)	حداکثر 0.045
گوگرد (S)	حداکثر 0.030
سیلیکون (Si)	حداکثر 1.00
کروم (کروم)	17.0 - 20.0
نیکل (Ni)	9.0 - 12.0
تیتانیوم (Ti)	4 × (C + N) دقیقه - حداکثر 0.70
آهن (آهن)	تعادل

باله ها - فولاد کربنی

عنصر	ترکیب معمولی (%)
کربن (C)	0.12 - 0.20
منگنز (Mn)	0.30 - 0.70
فسفر (P)	حداکثر 0.045
گوگرد (S)	حداکثر 0.045
سیلیکون (Si)	حداکثر 0.30
آهن (آهن)	تعادل

ساختار محصول و فرآیند تولید

لوله پره دار از سه قسمت اصلی تشکیل شده است:

لوله پایه (TP321H) - استحکام در دمای بالا، مقاومت در برابر اکسیداسیون و مقاومت در برابر خوردگی را ارائه می دهد.

باله ها (فولاد کربنی) - برای افزایش انتقال حرارت همرفتی، سطح خارجی را به میزان قابل توجهی افزایش می دهد.

درز جوش - تشکیل شده توسط جوشکاری با مقاومت فرکانس بالا، ایجاد یک پیوند متالورژی مارپیچ پیوسته.

فرآیند تولید: نوار باله فولادی کربنی به صورت مارپیچ در اطراف لوله پایه دوار TP321H پیچیده می شود در حالی که جریان فرکانس بالا گرما را در نقطه تماس متمرکز می کند. فشار فورج یک پیوند قوی با کمترین ناحیه متاثر از گرما ایجاد می کند که منجر به یکپارچگی جوش بالا و عملکرد حرارتی عالی می شود.

ابعاد و تحمل ها

محدوده‌های معمولی (اندازه‌های سفارشی موجود):

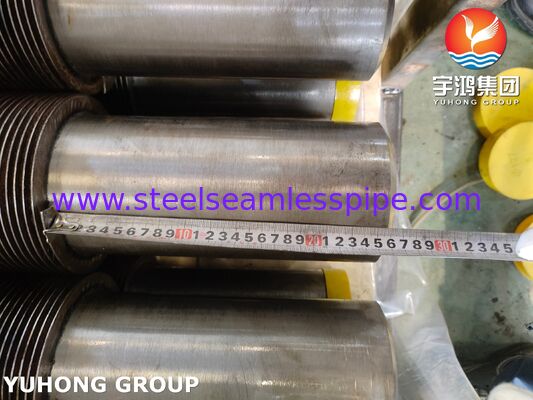

لوله پایه OD: 25 میلی متر - 219 میلی متر

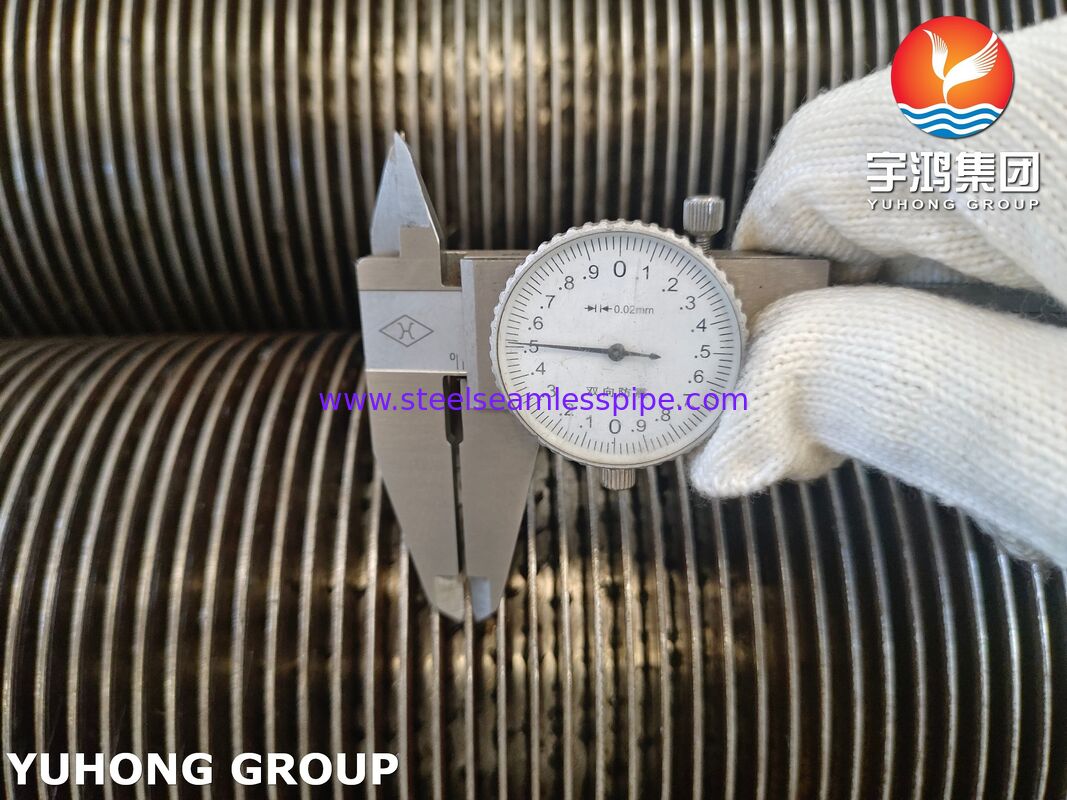

ارتفاع باله: 10 تا 25 میلی متر
ضخامت باله: 0.8 میلی متر - 2.0 میلی متر
پیچ باله (تراکم): 8 تا 20 باله در اینچ (FPI)
طول لوله: تا 24 متر

تلورانس های بعدی (مرجع ASME / استانداردهای صنعت):

پارامتر	محدوده تحمل
لوله پایه OD	0.75 ± یا 0.5 ± میلی متر
ضخامت دیوار	± 10٪ یا ± 0.2 میلی متر
ارتفاع باله	0.75 ± میلی متر
فین پیچ	± 1 باله در هر متر
صراط مستقیم	≤ 2 میلی متر بر متر
طول	± 5 میلی متر (برش به طول)

مزایای عملکرد

مقاومت عالی در برابر دمای بالا: لوله پایه TP321H استحکام خزش و گسیختگی بالایی را تا +800 درجه سانتیگراد ارائه می دهد.
پیوند متالورژیکی قوی: جوشکاری HF تقریباً 100٪ راندمان اتصال را بدون شکاف فراهم می کند و عمر طولانی را تضمین می کند.
راندمان انتقال حرارت بالا: افزایش سطح (تا 8 تا 12 برابر لوله برهنه) و هندسه پره بهینه جریان آشفته را افزایش می دهد.
مقاومت در برابر خوردگی و اکسیداسیون: تثبیت TP321H با تیتانیوم از رسوب کاربید و خوردگی بین دانه ای جلوگیری می کند.
کارایی هزینه: باله های فولاد کربنی هزینه کلی مواد را کاهش می دهند و در عین حال عملکرد را حفظ می کنند.
استحکام مکانیکی: در برابر چرخه حرارتی، لرزش و محیط های پرفشار مقاومت می کند.

فیلدهای برنامه دقیق

این لوله های پره دار TP321H/CS HF به طور گسترده در موارد زیر استفاده می شود:

تولید برق: بویلرها، اکونومایزرها، سوپرهیترها، HRSG (ژنراتورهای بخار بازیابی حرارت)
پتروشیمی و پالایش: بخاری های آتش گرفته، واحدهای بازیابی حرارت زباله، کولرهای هوا
پردازش شیمیایی: مبدل های حرارتی با دمای بالا
فولاد و متالورژی: گرم کردن مجدد کوره ها و دیگهای بخار حرارتی زباله
سیمان و سوزاندن: سیستم های بازیابی حرارت گازهای خروجی کوره
Marine & Offshore: اکونومایزرهای گاز اگزوز

مزایا و تجربه ما

با بیش از 15 سال تجربه در تولید و صادرات لوله های پره دار جوشی فرکانس بالا، ما در ترکیبات پایه فولادی ضد زنگ + باله فولاد کربنی برای کاربردهای حساس در دمای بالا تخصص داریم.

مزایای ما عبارتند از:

خطوط تولید جوش اتوماتیک HF پیشرفته با کنترل دقیق فرآیند.
قابلیت ردیابی کامل مواد و بازرسی شخص ثالث (SGS، BV، TUV).
پشتیبانی از طراحی سفارشی بر اساس شرایط عملیاتی خاص (دما، فشار، رسانه).
قیمت رقابتی همراه با استانداردهای کیفیت برتر اروپا/ایالات متحده.
تحویل سریع و لجستیک جهانی قابل اعتماد.

ما با موفقیت هزاران تن لوله پره‌دار TP321H/CS را برای نیروگاه‌ها و پروژه‌های پتروشیمی در آسیای جنوب شرقی، خاورمیانه و اروپا عرضه کرده‌ایم و سفارش‌های تکراری مداوم را از مشتریان راضی به دست آورده‌ایم.

برای بهینه سازی سیستم انتقال حرارت خود آماده اید؟ برای اطلاع از قیمت ها، نقشه ها و نمونه های فنی دقیق، همین امروز با ما تماس بگیرید.
