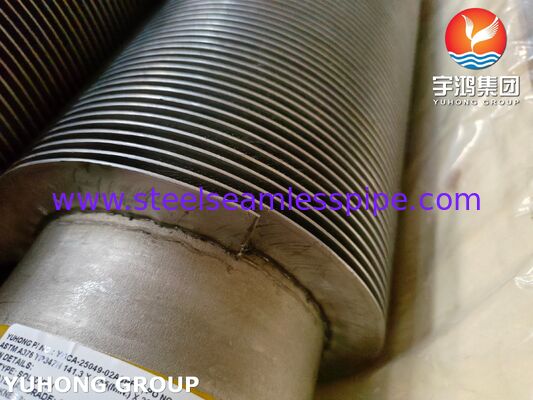

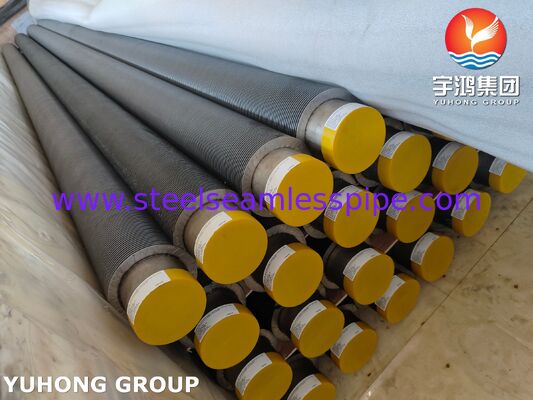

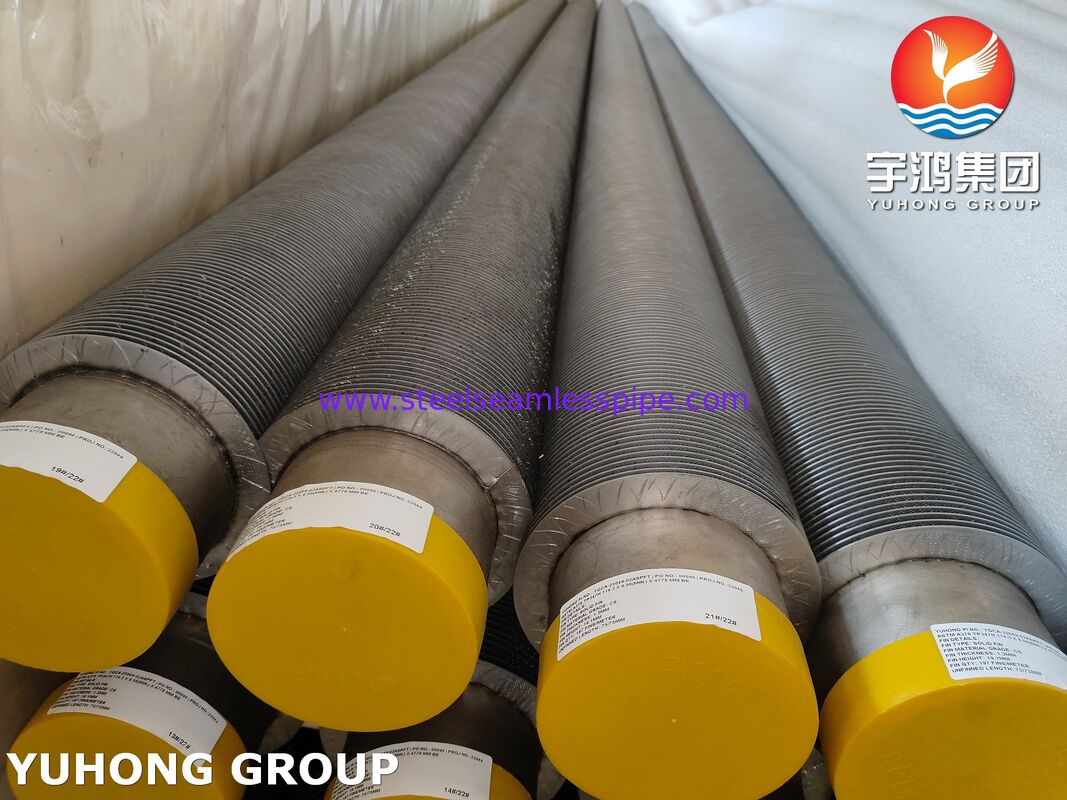

لوله های پره دار جوش داده شده با فرکانس بالا برای نیروگاه ها – TP347H
مرور کلی محصول
لوله های پره دار جوش داده شده با فرکانس بالا برای نیروگاه هاماقطعات انتقال حرارت مهندسی شده ای هستند که برای کاربردهای دیگ بخار در دمای بالا، بازیابی حرارت، سوپر هیتر، ری هیتر، اکونومایزر و سایر کاربردهای انرژی حرارتی طراحی شده اند. ساخته شده بامواد لوله فولاد ضد زنگ آستنی TP347H، این لوله های پره دار استحکام عالی در دمای بالا و مقاومت در برابر خوردگی فولاد ضد زنگ پایدار شده را با سطح انتقال حرارت بهبود یافته که توسط پره های جوش داده شده پیوسته ارائه می شود، ترکیب می کنند.
TP347H یک فولاد ضد زنگ آستنی پایدار شده با نیوبیوم است که برای سرویس در دمای بالا توسعه یافته است. ترکیب پایدار شده آن به کاهش خطر خوردگی بین دانه ای مرتبط با حساسیت کمک می کند، در حالی که محتوای بالای کروم و نیکل آن مقاومت خوبی در برابر اکسیداسیون و محیط های خورنده ایجاد می کند. TP347H به ویژه در مواردی که لوله ها برای مدت طولانی در معرض دماهای بالا قرار می گیرند، مناسب است.
در تجهیزات انتقال حرارت نیروگاه، ساختار پره دار به طور قابل توجهی سطح انتقال حرارت خارجی را در مقایسه با یک لوله ساده با همان قطر افزایش می دهد. این به طراحان تجهیزات اجازه می دهد تا با سطح گرمایش فشرده تر، وظیفه حرارتی مورد نیاز را انجام دهند، در حالی که فرآیند جوشکاری فرکانس بالا اتصال پیوسته و مکانیکی محکمی بین پره و لوله ایجاد می کند.
نکته فنی: TP347H معمولاً تحت ASTM A213 برای لوله های دیگ بخار/سوپر هیتر/مبدل حرارتی بدون درز و ASTM A249 برای لوله های دیگ بخار، سوپر هیتر، مبدل حرارتی و کندانسور آستنی جوش داده شده مشخص می شود. استاندارد دقیق لوله، مواد پره، ابعاد و الزامات جوشکاری باید با مشخصات پروژه مشتری تأیید شود.
مزایای کلیدی
- عملکرد در دمای بالا: TP347H برای سرویس در دمای بالا و پر تقاضا طراحی شده است و مقاومت خوبی در برابر خزش و اکسیداسیون ارائه می دهد.
- مقاومت عالی در برابر خوردگی: فولاد ضد زنگ آستنی کروم-نیکل مقاومت بالایی در برابر بسیاری از محیط های خورنده در دمای بالا ایجاد می کند.
- پایدارسازی نیوبیوم: ترکیب پایدار شده به بهبود مقاومت در برابر حساسیت در طول قرار گرفتن طولانی مدت در دماهای بالا کمک می کند.
- راندمان بالای انتقال حرارت: پره ها سطح خارجی بسیار بیشتری نسبت به لوله های ساده ایجاد می کنند.
- اتصال پیوسته پره به لوله: جوشکاری فرکانس بالا پیوند مداومی را در طول لوله ایجاد می کند.
- مناسب برای مبدل های حرارتی فشرده: افزایش سطح می تواند رد پای سطح انتقال حرارت مورد نیاز را کاهش دهد.
- یکپارچگی مکانیکی خوب: جوشکاری پره به درستی کنترل شده، شکاف بین پره و لوله را به حداقل می رساند که در غیر این صورت می تواند مقاومت حرارتی را افزایش دهد.
- مناسبت برای تولید برق: مناسب برای دیگ های بخار، سوپر هیترها، ری هیترها، تجهیزات بازیابی حرارت اتلافی و سایر سیستم های انتقال حرارت در دمای بالا.
کاربردهای معمول در نیروگاه ها
لوله های پره دار جوش داده شده با فرکانس بالا TP347H را می توان برای انواع کاربردهای انتقال حرارت در تولید برق، از جمله موارد زیر عرضه کرد:
1. سوپر هیترها
بخش های سوپر هیتر در دماهای بالا کار می کنند و به لوله هایی با مقاومت خوب در برابر اکسیداسیون، استحکام خزش و پایداری ابعادی طولانی مدت نیاز دارند. TP347H برای کاربردهای سوپر هیتر در دمای بالا مناسب است.
2. ری هیترها
لوله های ری هیتر در معرض بخار در دمای بالا و محیط های گاز احتراق قرار می گیرند. ترکیب قابلیت دمای بالای TP347H و سطح پره دار افزایش یافته می تواند راه حلی مؤثر برای بازیابی حرارت و کنترل دمای بخار ارائه دهد.
3. اکونومایزرها
لوله های پره دار می توانند سطح انتقال حرارت را در سمت گاز اکونومایزر افزایش دهند و به بازیابی حرارت محسوس از گازهای خروجی و بهبود راندمان کلی دیگ بخار کمک کنند. انتخاب مواد باید بر اساس دمای واقعی گاز، شرایط خوردگی، ملاحظات نقطه شبنم و الزامات طراحی باشد.
4. سیستم های بازیابی حرارت اتلافی
لوله های پره دار جوش داده شده با فرکانس بالا را می توان در دیگ های بخار اتلافی و تجهیزات بازیابی حرارت که در آن راندمان بالای انتقال حرارت در سمت گاز و اتصال قابل اعتماد پره به لوله مورد نیاز است، استفاده کرد.
5. بخش های بازیابی حرارت دیگ بخار
این فناوری برای بخش های بازیابی حرارت منتخب که در آن افزایش سطح انتقال حرارت مورد نیاز است بدون افزایش متناسب اندازه کلی تجهیزات، قابل اجرا است.
فرآیند تولید
لوله های پره دار جوش داده شده با فرکانس بالا ما با استفاده از آماده سازی کنترل شده لوله، شکل دهی پره، جوشکاری فرکانس بالا، کنترل ابعادی و بازرسی نهایی تولید می شوند.
توالی تولید معمول شامل موارد زیر است:
- آماده سازی لوله – لوله TP347H از نظر دقت ابعادی و وضعیت سطح بازرسی می شود.
- آماده سازی نوار پره – مواد پره بر اساس دما، خوردگی، انبساط حرارتی و الزامات پروژه انتخاب می شود.
- شکل دهی پره – نوار برای هندسه پره مشخص شده شکل می گیرد.
- جوشکاری فرکانس بالا – انرژی الکتریکی فرکانس بالا حرارت موضعی را در رابط پره به لوله ایجاد می کند و اجازه می دهد پره به طور پیوسته به لوله جوش داده شود.
- نظارت بر جوش – پارامترهای جوشکاری مانند فرکانس، توان، سرعت خط و شرایط تماس برای حفظ اتصال مداوم کنترل می شوند.
- اندازه گیری پره و لوله – لوله تکمیل شده از نظر گام پره، ارتفاع، هم ترازی، صافی و ابعاد کلی بررسی می شود.
- بازرسی و تست نهایی – محصول نهایی تحت آزمایشات ابعادی، بصری، مواد، یکپارچگی جوش و آزمایشات غیر مخرب قابل اجرا طبق مشخصات خرید قرار می گیرد.
فرآیند جوشکاری فرکانس بالا به ویژه برای لوله های پره دار ارزشمند است زیرا اتصال پیوسته پره به لوله می تواند هدایت حرارتی بهتری نسبت به پره های متصل مکانیکی که در آن ممکن است شکاف هوا بین پره و لوله ایجاد شود، ایجاد کند.
ابعاد معمول لوله و پره
ابعاد را می توان بر اساس الزامات طراحی مبدل حرارتی سفارشی کرد. محدوده های معمول برای لوله های پره دار جوش داده شده با فرکانس بالا عبارتند از:
| پارامتر |
محدوده معمول |
| قطر خارجی لوله |
12.7–63.5 میلی متر |
| ضخامت دیواره لوله |
1.5–6.0 میلی متر |
| طول کلی لوله |
تا حدود 18 متر، بسته به الزامات تجهیزات و حمل و نقل |
| ارتفاع پره |
6–25 میلی متر |
| ضخامت پره |
0.8–2.5 میلی متر |
| گام پره |
تقریباً 2.0–10.0 میلی متر |
| نسبت پره زنی |
تقریباً 2 تا 10 برابر مساحت خارجی لوله برهنه |
| پیکربندی پره |
پروفیل های جامد، دندانه دار یا سایر پروفیل های مهندسی شده |
| مواد پره |
فولاد ضد زنگ، فولاد کربن، فولاد کم آلیاژ یا سایر آلیاژهای مشخص شده |
اینهامحدوده های مهندسی معمول هستند نه الزامات جهانی ASTM. ابعاد نهایی باید بر اساس محاسبه انتقال حرارت، افت فشار مجاز، سرعت گاز، دمای عملیاتی، انبساط حرارتی، چیدمان صفحه لوله و نقشه های مشتری تعیین شود.
برای پروژه های نیروگاهی، اندازه های لوله که معمولاً عرضه می شوند ممکن است شامل حدود25.4 میلی متر، 31.8 میلی متر، 38.1 میلی متر، 44.5 میلی متر، 50.8 میلی متر و 63.5 میلی متر قطر خارجی، بسته به الزامات پروژه.
ترکیب شیمیایی TP347H
TP347H یک فولاد ضد زنگ آستنی پایدار شده است. محدودیت های ترکیب شیمیایی معمول ASTM شامل موارد زیر است:
| عنصر |
الزام TP347H، % |
| کربن (C) |
0.04–0.10 |
| منگنز (Mn) |
حداکثر 2.00 |
| سیلیکون (Si) |
حداکثر 1.00 |
| فسفر (P) |
حداکثر 0.045 |
| گوگرد (S) |
حداکثر 0.030 |
| کروم (Cr) |
17.0–19.0 |
| نیکل (Ni) |
9.0–13.0 |
| مولیبدن (Mo) |
مشخص نشده است |
| نیوبیوم (Nb) |
حداقل 8 برابر C تا حداکثر 1.10 |
| آهن (Fe) |
موازنه |
ترکیب شیمیایی TP347H که در بالا نشان داده شده است، الزامات معمول ASTM منتشر شده برای لوله های TP347H را دنبال می کند.
افزودن نیوبیوم یک ویژگی مهم TP347H است. نیوبیوم کربن را پایدار می کند و به کاهش حساسیت مربوط به کاربید کروم در طول قرار گرفتن در دمای بالا کمک می کند. این امر TP347H را برای کاربردهای دیگ بخار و بازیابی حرارت در دمای بالا جذاب می کند.
خواص مکانیکی TP347H
الزامات مکانیکی معمول در دمای اتاق برای لوله های TP347H شامل موارد زیر است:
| خاصیت |
الزام |
| استحکام کششی |
حداقل 515 مگاپاسکال |
| استحکام تسلیم |
حداقل 205 مگاپاسکال |
| ازدیاد طول در 50 میلی متر |
حداقل 35% |
| سختی |
حداکثر 192 HBW / 200 HV؛ حداکثر 90 HRB |
این مقادیر با الزامات معمول لوله های TP347H مشخص شده مطابقت دارند.
خواص مکانیکی واقعی لوله پره دار تکمیل شده به وضعیت تولید لوله، عملیات حرارتی، کار سرد، فرآیند جوشکاری، ابعاد و استاندارد محصول قابل اجرا بستگی دارد.
کیفیت جوش پره دار فرکانس بالا
کیفیت جوش پره به لوله برای عملکرد سطح انتقال حرارت پره دار حیاتی است. کنترل های تولید ما بر موارد زیر تمرکز دارند:
- اتصال پیوسته پره
- جوشکاری یکنواخت در طول لوله
- نفوذ جوش کنترل شده
- گام پره ثابت
- ارتفاع و ضخامت پره صحیح
- ناپیوستگی جوش کم
- هم ترازی صحیح لوله به پره
- ورودی حرارت کنترل شده
- اعوجاج حرارتی حداقل
- استحکام اتصال مکانیکی کافی
برای سرویس در دمای بالای نیروگاه، مواد پره و پارامترهای جوشکاری باید با در نظر گرفتن تفاوت در انبساط حرارتی بین لوله و پره انتخاب شوند.
بازرسی و تست
بسته به مشخصات خرید، کاربرد و استاندارد لوله قابل اجرا، بازرسی ممکن است شامل موارد زیر باشد:
تحلیل شیمیایی
شناسایی مثبت مواد یا تحلیل شیمیایی آزمایشگاهی می تواند برای تأیید ترکیب آلیاژ TP347H انجام شود. PMI به ویژه برای تأیید گرید های فولاد ضد زنگ حاوی کروم، نیکل و نیوبیوم مفید است.
تست کشش
تست کشش استحکام کششی نهایی، استحکام تسلیم و ازدیاد طول را تأیید می کند. الزامات ASTM برای لوله های TP347H حداقل خواص مکانیکی در دمای اتاق را تعیین می کند.
تست سختی
تست سختی راکول، برینل یا ویکرز می تواند طبق مشخصات قابل اجرا انجام شود.
تست هیدرواستاتیک
تست فشار هیدرواستاتیک ممکن است طبق مشخصات لوله قابل اجرا و الزامات مشتری بر روی لوله اعمال شود.
جریان گردابی / تست الکتریکی غیر مخرب
تست الکتریکی غیر مخرب می تواند برای تشخیص ناپیوستگی هایی که می تواند بر یکپارچگی لوله تأثیر بگذارد، استفاده شود. به عنوان مثال، ASTM A213 هر لوله را ملزم می کند که تحت یک تست الکتریکی غیر مخرب یا تست هیدرواستاتیک قرار گیرد.
تست صاف کردن
تست صاف کردن، انعطاف پذیری و مقاومت لوله در برابر تغییر شکل را ارزیابی می کند و بخشی از الزامات تست استاندارد برای لوله های آستنی قابل اجرا است.
تست شعله ور کردن
در صورت لزوم توسط مشخصات لوله قابل اجرا، تست شعله ور کردن توانایی لوله برای تحمل انبساط کنترل شده بدون ترک خوردگی را ارزیابی می کند.

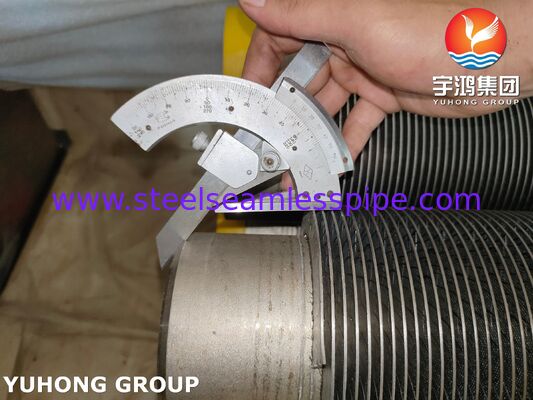

بازرسی بصری و ابعادی
لوله های پره دار تکمیل شده برای موارد زیر بررسی می شوند:
- قطر خارجی لوله
- ضخامت دیواره
- طول لوله
- ارتفاع پره
- ضخامت پره
- گام پره
- هم ترازی پره
- صافی
- وضعیت سطح
- ظاهر جوش پره به لوله
تست یکپارچگی جوش پره
بسته به مشخصات پروژه، کیفیت جوش پره به لوله ممکن است با معاینه بصری، بازرسی ابعادی، نمونه برداری مخرب، معاینه متالوگرافی یا تست استحکام اتصال مکانیکی ارزیابی شود.
روش های NDT اضافی در صورت نیاز خریدار یا مشخصات مهندسی می تواند ارائه شود.
استانداردهای قابل اجرا
ترکیب دقیق استاندارد باید قبل از خرید تأیید شود. استانداردهای رایج مرتبط با لوله های TP347H عبارتند از:
- ASTM A213/A213M – لوله های دیگ بخار، سوپر هیتر و مبدل حرارتی آلیاژی بدون درز فریتی و آستنی.
- ASTM A249/A249M – لوله های دیگ بخار، سوپر هیتر، مبدل حرارتی و کندانسور فولادی آستنی جوش داده شده.
- ASME SA213 – مشخصات معادل ASME که معمولاً برای لوله های دیگ بخار، سوپر هیتر و مبدل حرارتی استفاده می شود.
- ASME SA249 – مشخصات ASME برای لوله های دیگ بخار، سوپر هیتر، مبدل حرارتی و کندانسور آستنی جوش داده شده.
ASTM تأیید می کند که A213 لوله های دیگ بخار، سوپر هیتر و مبدل حرارتی آلیاژی بدون درز فریتی و آستنی را پوشش می دهد، در حالی که A249 لوله های آستنی جوش داده شده را پوشش می دهد و به طور خاص TP347H را به عنوان یک گرید دمای بالا شناسایی می کند.
چرا لوله های پره دار TP347H را برای تولید برق انتخاب کنیم؟
تجهیزات انتقال حرارت نیروگاه باید به طور قابل اعتماد تحت دماهای بالا، چرخه حرارتی، اکسیداسیون، خوردگی، ارتعاش و دوره های عملیاتی طولانی کار کنند. TP347H ترکیبی از مقاومت در برابر خوردگی فولاد ضد زنگ آستنی، استحکام دمای بالا و پایدارسازی نیوبیوم را ارائه می دهد.
هنگامی که با پره های جوش داده شده با فرکانس بالا ترکیب می شود، لوله سطح انتقال حرارت را به طور قابل توجهی گسترش یافته ای را فراهم می کند و در عین حال اتصال پیوسته بین پره و لوله را حفظ می کند. این ساختار را به ویژه زمانی که طراحان به عملکرد بالای انتقال حرارت در سمت گاز در یک محدوده تجهیزات کنترل شده نیاز دارند، مفید می کند.
انتخاب صحیح مواد همچنان ضروری است. دمای عملیاتی، فشار بخار، شیمی گاز دودکش، خصوصیات خاکستر، قرار گرفتن در معرض گوگرد/کلر، چرخه حرارتی، مواد پره و عمر طراحی باید قبل از انتخاب TP347H در نظر گرفته شوند.
سفارشی سازی موجود
ما می توانیم لوله های پره دار جوش داده شده با فرکانس بالا را مطابق با نقشه های مشتری و الزامات انتقال حرارت تولید کنیم، از جمله:
- مواد لوله: TP347H
- قطر خارجی و ضخامت دیواره لوله
- مواد پره
- ارتفاع پره
- ضخامت پره
- گام پره
- پروفیل پره
- انتهای برهنه
- طول لوله
- طول پره زنی
- نسبت پره زنی
- الزامات جوش
- عملیات سطح
- الزامات بازرسی و تست
- الزامات بسته بندی و علامت گذاری
خلاصه محصول
لوله های پره دار جوش داده شده با فرکانس بالا TP347Hقطعات انتقال حرارت با کارایی بالا هستند که برای کاربردهای پر تقاضای تولید برق و بازیابی حرارت در دمای بالا توسعه یافته اند. ترکیب خواص دمای بالای TP347H و ساختار پره جوش داده شده پیوسته آنها راه حلی مؤثر برای افزایش سطح انتقال حرارت، بهبود راندمان حرارتی و بهینه سازی اندازه مبدل حرارتی ارائه می دهد.
برای نیروگاه هایی که به سطوح انتقال حرارت قابل اعتماد در سوپر هیترها، ری هیترها، اکونومایزرها، سیستم های بازیابی حرارت اتلافی و سایر تجهیزات دمای بالا نیاز دارند، لوله های پره دار جوش داده شده با فرکانس بالا TP347H می توانند برای برآورده کردن الزامات حرارتی، مکانیکی، ابعادی و بازرسی خاص مهندسی شوند.
