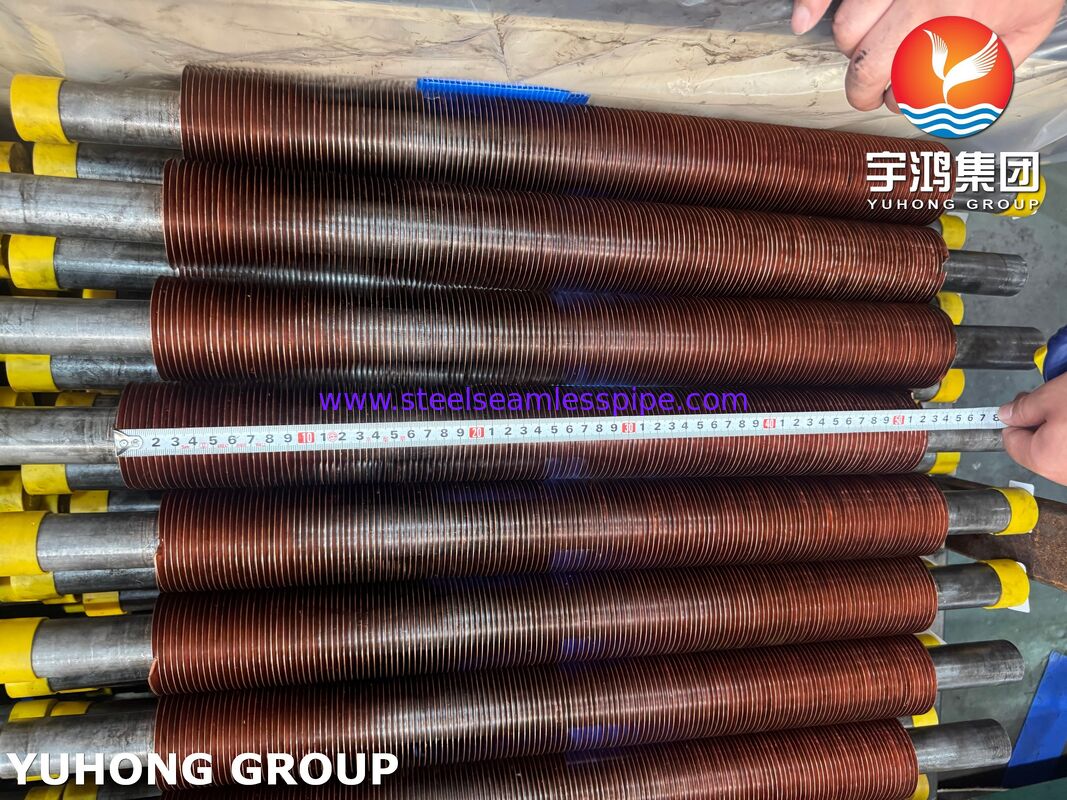

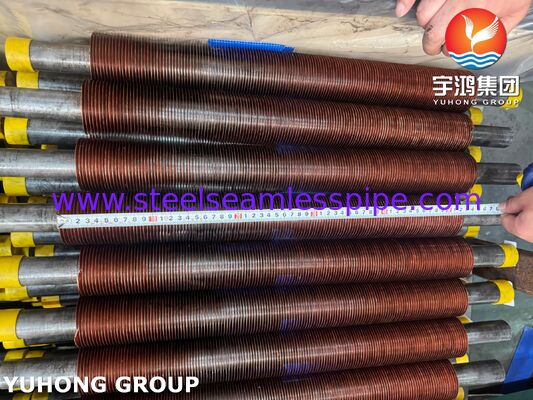

لوله های پره دار تعبیه شده ASTM A106 Gr.B با پره های مسی CU-T2 برای کولرهای هوا

لوله‌های پره‌دار تعبیه‌شده ASTM A106 Gr.B با پره‌های مسی CU-T2 برای مبدل‌های حرارتی با راندمان بالا و سیستم‌های خنک‌کننده صنعتی که به هدایت حرارتی برتر و قابلیت اطمینان عملیاتی طولانی‌مدت نیاز دارند، طراحی شده‌اند. فرآیند تولید باله تعبیه شده به صورت مکانیکی نوار باله مسی را در یک شیار دقیق ماشینکاری شده روی سطح لوله فولادی کربنی وارد کرده و قفل می کند و یک پیوند قوی شبیه متالورژیک ایجاد می کند که عملکرد عالی انتقال حرارت و مقاومت در برابر شل شدن باله را تحت چرخه حرارتی تضمین می کند.

با ترکیب استحکام مکانیکی لوله‌های فولادی بدون درز ASTM A106 درجه B با هدایت حرارتی استثنایی پره‌های مسی CU-T2، این لوله‌های پره‌دار به طور گسترده در کولرهای هوا، کولرهای فرآیندی، کولرهای گازی، کولرهای نفتی، پس کولرهای کمپرسور، تأسیسات تولید برق، کارخانه‌های پتروشیمی و سیستم‌های بازیابی حرارت HVAC استفاده می‌شوند.

• راندمان انتقال حرارت بالا به دلیل پره های مسی CU-T2 با رسانایی بالا.
• استحکام مکانیکی عالی که توسط لوله فولادی بدون درز ASTM A106 Gr.B ارائه شده است.
• پیوند قوی باله به لوله که از طریق فناوری باله تعبیه شده به دست می آید.
• مقاومت برتر در برابر لرزش و خستگی حرارتی.
• کاهش مقاومت حرارتی سمت هوا.
• عمر طولانی در برنامه های خنک کننده صنعتی.
• مناسب برای سیستم های فرآیندی با فشار بالا
• طراحی بهینه برای ساخت مبدل حرارتی فشرده.
• کاهش هزینه های عملیاتی از طریق بهبود بهره وری انرژی.

لوله های پره دار تعبیه شده با ماشین کاری یک شیار مارپیچ پیوسته در سطح خارجی لوله ASTM A106 Gr.B تولید می شوند. سپس یک نوار باله مسی CU-T2 به صورت مکانیکی پیچیده شده و محکم در شیار قرار می گیرد. مواد لوله پایه در اطراف ریشه باله جابجا می شود تا باله به طور ایمن در جای خود قفل شود.

این روش تولید فراهم می کند:

• قدرت چسبندگی باله بالا
• تماس حرارتی عالی بین پره و لوله.
• هندسه باله یکنواخت
• عملکرد قابل اعتماد تحت سیکل حرارتی مداوم.
• کاهش خطر جدا شدن باله در مقایسه با لوله های باله زخمی معمولی.

لوله پایه (ASTM A106 Gr.B)

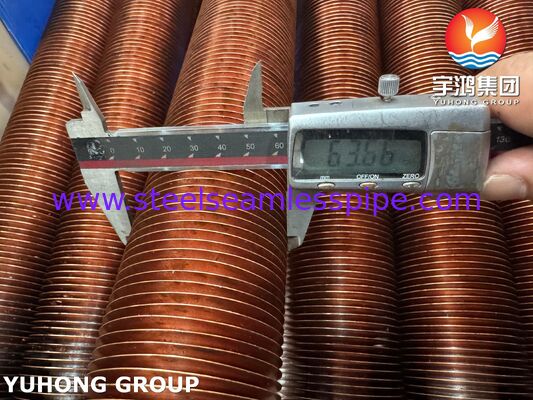

محدوده قطر بیرونی:

• 19.05 میلی متر (3/4 اینچ)
• 25.40 میلی متر (1 اینچ)
• 31.75 میلی متر (1-1/4 اینچ)
• 38.10 میلی متر (1-1/2 اینچ)
• 50.80 میلی متر (2 اینچ)
• 57.15 میلی متر (2-1/4 اینچ)
• 60.33 میلی متر (2-3/8 اینچ)
• 63.50 میلی متر (2-1/2 اینچ)

ضخامت دیوار:

• 2.0 میلی متر - 8.0 میلی متر

طول لوله:

• تا 18000 میلی متر

باله مسی CU-T2

ارتفاع باله:

• 8 میلی متر - 16 میلی متر

ضخامت باله:

• 0.30 میلی متر - 0.60 میلی متر

پیچ باله:

• 2.0 میلی متر - 5.0 میلی متر

تراکم باله:

• 5 FPI - 13 FPI

ابعاد را می توان با توجه به الزامات طراحی حرارتی سفارشی کرد.

مواد لوله پایه

لوله فولادی کربن بدون درز ASTM A106 درجه B

استانداردهای قابل اجرا:

• ASTM A106
• ASME SA106

کاربردهای معمولی:

• مبدل های حرارتی
• کولرهای هوا
• لوله کشی فرآیند
• تجهیزات پالایشگاهی
• سیستم های تولید برق

مواد باله

مس CU-T2

استانداردهای قابل اجرا:

• ASTM B152
• GB/T 5231
• EN CW004A

خصوصیات:

• هدایت حرارتی بالا
• شکل پذیری عالی
• مقاومت در برابر خوردگی خوب
• قابلیت تشکیل باله برتر

ASTM A106 درجه B

مواد باله مسی CU-T2

لوله ASTM A106 درجه B

باله مسی CU-T2

برای اطمینان از کیفیت ثابت و انطباق با مشخصات پروژه، هر دسته از لوله های پره دار تعبیه شده می تواند تحت بازرسی های زیر قرار گیرد:

بازرسی مواد اولیه

• تأیید گواهی مواد
• تجزیه و تحلیل ترکیب شیمیایی

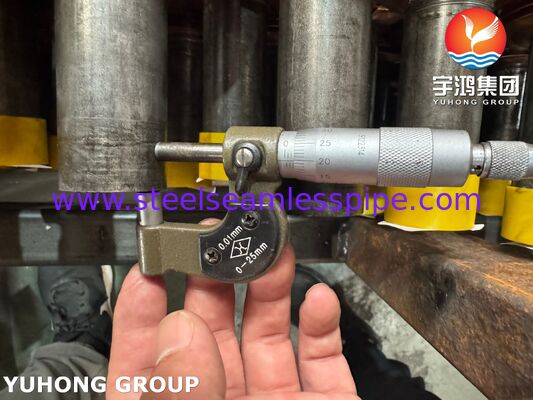

• بازرسی ابعادی
• بررسی کیفیت سطح

بازرسی ساخت

• اندازه گیری گام باله
• تایید ارتفاع باله

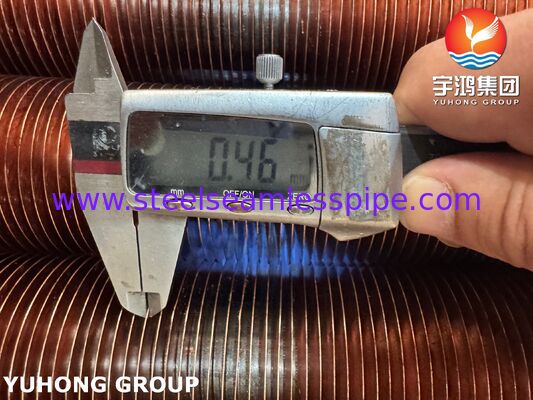

• بازرسی ضخامت باله
• بازرسی عمق شیار
• بررسی یکپارچگی سیم پیچ باله

تست مکانیکی

• تست استحکام باند باله
• تست صاف کردن
• تست کشش
• تست سختی

تست غیر مخرب

• تست فشار هیدرواستاتیک
• تست جریان گردابی
• تست اولتراسونیک (UT)
• آزمایش ذرات مغناطیسی (در صورت لزوم)

بازرسی نهایی

• بازرسی بصری
• تأیید طول
• بازرسی صافی
• بازرسی بسته بندی
• بازرسی شاهد شخص ثالث در دسترس است

لوله های پره دار تعبیه شده ASTM A106 Gr.B با پره های مسی CU-T2 به طور گسترده در موارد زیر استفاده می شود:

• مبدل های حرارتی هوا خنک (ACHE)
• کارخانه های پتروشیمی
• پالایشگاه ها
• تاسیسات فرآوری گاز طبیعی
• نیروگاه ها
• سیستم های خنک کننده کمپرسور
• واحدهای خنک کننده روغن
• کولرهای فرآیندی
• سیستم های بازیابی حرارت زباله
• تجهیزات خنک کننده صنعتی HVAC

ترکیب فولاد کربنی ASTM A106 Gr.B و پره های مسی CU-T2 تعادل ایده آلی بین مقاومت مکانیکی و عملکرد حرارتی ارائه می دهد. پره های مسی به طور قابل توجهی مساحت سطح انتقال حرارت خارجی را افزایش می دهند و در عین حال مقاومت حرارتی پایینی را حفظ می کنند و راندمان خنک کننده بالاتر و کاهش ردپای تجهیزات را ممکن می سازند.

برای سازندگان کولرهای هوا که به دنبال راه حل های قابل اعتماد و مقرون به صرفه برای انتقال حرارت هستند، لوله های پره ای مسی تعبیه شده یکی از موثرترین گزینه ها برای به حداکثر رساندن عملکرد حرارتی و در عین حال تضمین پایداری عملیاتی طولانی مدت هستند.
