EN10216-2 P235GH TC1 مقاوم به گرما لوله U فولاد کربن بدون آلیاژ

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG
گواهی:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015
شماره مدل:	EN10216-2 P235GH TC1

پرداخت:

مقدار حداقل تعداد سفارش:	500 کیلوگرم
قیمت:	قابل مذاکره
جزئیات بسته بندی:	قاب چوبی تخته چندلا / قاب آهنی / بسته با درپوش پلاستیکی
زمان تحویل:	به کمیت بستگی دارد
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	1000 تن در ماه

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (343)

لوله بدون درز از جنس استنلس استیل (339)

لوله فولادی ضد زنگ دوبلکس (134)

لوله فولادی ضد زنگ دوبلکس (39)

لوله سوزن (170)

لوله باله (736)

مبدل حرارتی (35)

لوله مبدل حرارتی (474)

بسته لوله مبادله گرما (53)

صفحه لوله مبدل حرارتی (128)

بافل مبادله گرما (39)

کولر (14)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (61)

لوله جوش داده شده از جنس استنلس استیل (134)

آلیاژ نیکل لوله (276)

لوله آلیاژ نیکل (105)

لوله آلیاژ مس (258)

لوله فولادی آلیاژی (219)

لوله تیتانیومی (21)

لوله آنیل روشن (173)

لوله دیگ بخار (155)

اتصالات فولادی (874)

فلنج فولادی (673)

دیگران (409)

قطعات پوشش (9)

توضیحات محصول جزئیات

نام محصول:	لوله U فولاد کربنی	مشخصات:	EN10216-2
مواد:	p235gh	تایپ کنید:	U BEND
تست کنید:	ET، UT، HT، PT	پایان:	اتمام سرد
اندازه:	سفارشی
برجسته کردن:	لوله U فولاد کربن P235GH , لوله های فولادی تحت فشار مقاوم به گرما , EN10216-2 لوله مبادله گرما

کالاهای برند YUHONG قبلاً به بیش از 85 کشور صادر شده است با بیش از 35 سال تجربه، به دلیل سیاست کنترل کیفیت دقیق، خدمات فروش عالی، تحویل به موقع. YUHONG مشتریان جدید بیشتری را به دست آورد و سفارشات تکراری بیشتری را از مشتریان قدیمی دریافت کرد، در ذهن YUHONG: کیفیت اولین چیز است!

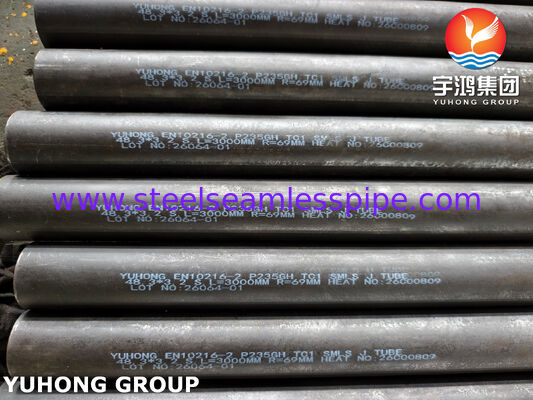

EN10216-2 P235GH TC1 لوله U فولاد کربنی بدون فشار مقاوم در برابر حرارت

EN10216-2 P235GH TC1 فولاد U-لوله کربنی غیرآلیاژی مقاوم در برابر حرارت، یک محصول لوله فولادی بدون درز است که مطابق با استاندارد اروپایی EN 10216-2 ساخته شده است.لوله های فولادی بدون درز برای مقاصد تحت فشار - شرایط تحویل فنی - قسمت 2: لوله های فولادی غیر آلیاژی و آلیاژی با ویژگی های دمای بالا مشخص شده. این از فولاد با کیفیت غیر آلیاژی مقاوم در برابر حرارت P235GH ساخته شده است (فولاد اروپا شماره 1.0345)، به طور خاص برای کاربردهای تحمل فشار ماننددیگ های بخار، مخازن تحت فشار، مبدل های حرارتی و سیستم های لوله کشی با دمای بالا.

در نامگذاری مواد، "P" نشان دهنده هدف فشار است، "235 اینچ نشان‌دهنده حداقل استحکام تسلیم 235 مگاپاسکال است که ضخامت دیواره 16 میلی‌متر یا کمتر است.nd "GH" نشان دهنده خواص مشخص شده دمای بالا است. TC1 مخففدسته آزمایشی 1، به این معنی که مواد در معرضآزمایش های غیر مخرب خاص(مانندتست اولتراسونیک، معاینه اشعه ایکس و بازرسی بصری) در طول ساخت برای اطمینان از مناسب بودن آن برای کاربردهای مخازن تحت فشار. محصول به شکل یکU-bendپیکربندی از طریق خم شدن لوله تیمحدوده دمایی قابل اجرا تقریباً می باشد200 تا 400 درجه سانتی گراد، با یکحداکثر حدود 450 درجه سانتیگراد. پیکربندی U-tube به طور موثر تنش های انبساط حرارتی را تطبیق می دهد و آن را به ویژه برای مبدل های حرارتی پوسته و لوله و سایر کاربردهایی که نیاز به جبران جابجایی حرارتی دارند مناسب می کند.

1. خواص شیمیایی و مکانیکی

EN10216-2 P235GH TC1 ترکیب شیمیایی (%)
سی	سی	منگنز	پ	اس	مو	نی	Cr	مس	دیگران
≤0.16	≤0.35	≤1.20	≤0.025	≤0.01	≤0.08	≤0.30	≤0.30	≤0.30	Al ≤0.02 Ti ≤0.04 Nb ≤0.02 V ≤0.02

*Cr+Cu+Mo+Ni ≤0.70

خواص مکانیکی

خواص کششی در دمای اتاق						خواص ضربه
استحکام تسلیم بالا یا مقاومت اثبات آر_eHیا R_p0.2برای ضخامت دیوار T دقیقه			استحکام کششی آر_متر	ازدیاد طول یک دقیقه [%]		حداقل میانگین انرژی جذب شده KV₂[J] در دمای [℃]
T ≤ 16	16 ＜ T ≤ 40	40 ＜ T ≤ 60	MPa	من	تی	ل		تی
MPa	MPa	MPa				0	-10	0
235	225	215	360 - 500	25	23	40 c	28 روز	27 c

2. مزایای کلیدی

این ماده به طور ویژه برای سرویس در دمای بالا طراحی شده است و خواص مکانیکی پایدار را در محدوده دمایی 200 درجه سانتیگراد تا 400 درجه سانتیگراد حفظ می کند.

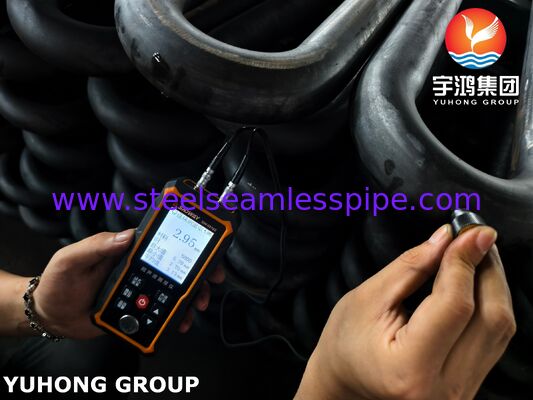

TC1 (تست رده 1) به این معنی است که محصول تحت آزمایشات غیر مخرب دقیقی قرار گرفته است که در طول فرآیند تولید مشخص شده است.
این ماده همچنین مقاومت خوبی در برابر خستگی حرارتی از خود نشان می‌دهد، که امکان عملکرد طولانی مدت پایدار را در محیط‌های نوسانات دما فراهم می‌کند.

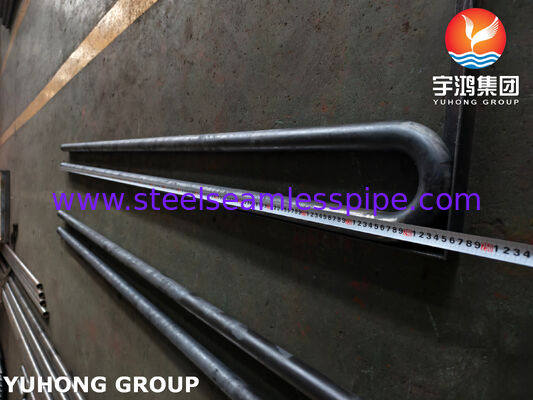

این محصول در حال حاضر به یک پیکربندی خم U شکل داده شده است، که شکل پذیری خمش سرد عالی خود را برای برآوردن نیازهای خمشی بسته های لوله مبدل حرارتی نشان می دهد.

3. مدارا

تلورانس ها در قطر بیرونی و ضخامت دیوار

قطر بیرونی D [mm]	تحمل ها در D	تلورانس های T برای نسبت T/D
		≤0.025	0.025 ≤0.050 ＞	0.050 ≤0.10	＞0.10
D ≤ 219.1	± 1٪ یا ± 0.5 میلی متر هر کدام بیشتر باشد	± 12.5٪ یا ± 0.4 میلی متر هر کدام بیشتر باشد
D ＞ 219.1		± 20 درصد	± 15 درصد	12.5% ±	± 10 درصد*

تلورانس ها در قطر داخلی و ضخامت دیوار

تلورانس ها در قطر داخلی		تلورانس های T برای نسبت T/D
د	د_دقیقه	≤0.03	＞0.03 ≤0.06	＞0.06 ≤0.12	＞0.12
± 1 % یا ± 2 میلی متر هر کدام که بیشتر باشد	0 - +2٪ یا 0 - 4 + میلی متر هر کدام بیشتر باشد	± 20 درصد	± 15 درصد	12.5% ±	± 10 درصد*

تلورانس ها در قطر بیرونی و حداقل ضخامت دیوار

قطر بیرونی D [میلی متر]	تحمل ها در D	تلورانس ها در T_دقیقهبرای یک T_دقیقهنسبت /D
		≤0.02	＞0.02 ≤0.04	＞0.04 ≤0.09	＞0.09
D ≤ 219.1	± 1٪ یا ± 0.5 میلی متر هر کدام بیشتر باشد	0 - +28٪ یا 0 - 0.8 میلی متر هر کدام بیشتر باشد
D ＞ 219.1		0 – 50+٪	0 - +35٪	0 - +28٪	0 - +22٪*

تلورانس ها در قطر داخلی و حداقل ضخامت دیوار

تلورانس ها در قطر داخلی		تلورانس ها در T_دقیقهبرای یک T_دقیقهنسبت /D
د	د_دقیقه	≤0.05	＞0.05 ≤0.1	＞0.1
± 1 % یا ± 2 میلی متر هر کدام که بیشتر باشد	0 - +2٪ یا 0 - 4 + میلی متر هر کدام بیشتر باشد	0 – 50+٪	0 - +28٪	0 - +22٪*

*برای قطرهای بیرونی D ≥ 355.6 میلی متر مجاز است تا 5 درصد بیشتر از ضخامت دیواره T از ضخامت دیواره بالایی به صورت موضعی فراتر رود.

تلورانس ها در قطر خارجی و ضخامت دیواره برای لوله های سفارش داده شده با روکش سرد

تحمل روی D	تحمل روی تی
± 0.5٪ یا ± 0.3 میلی متر هر کدام بیشتر باشد	± 10٪ یا ± 0.2 میلی متر هر کدام بیشتر باشد

4. برنامه های کاربردی کلیدی

مخازن تحت فشار و مبدل های حرارتی:مبدل های حرارتی پوسته و لوله،کندانسورهابخاری ها،مخازن ذخیره سازی و مخازن کروی،جداکننده ها
تولید برق:دیگ بخار،سوپرهیترها،بخاری ها،اقتصاددانان،پیش گرمکن های هوا
پتروشیمی و شیمیایی:واحدهای پالایش،ستون های تقطیر،راکتورها،سیستم های لوله کشی فرآیند
سایر صنایع:کود،فرآوری مواد غذایی،داروسازی،کشتی سازی
