EN10216-2 P235GH TC1 بدون درز J TUBE و U BEND TUBE برای دیگ مبدل حرارتی

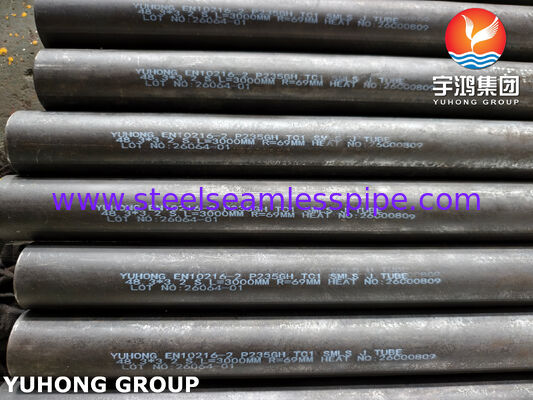

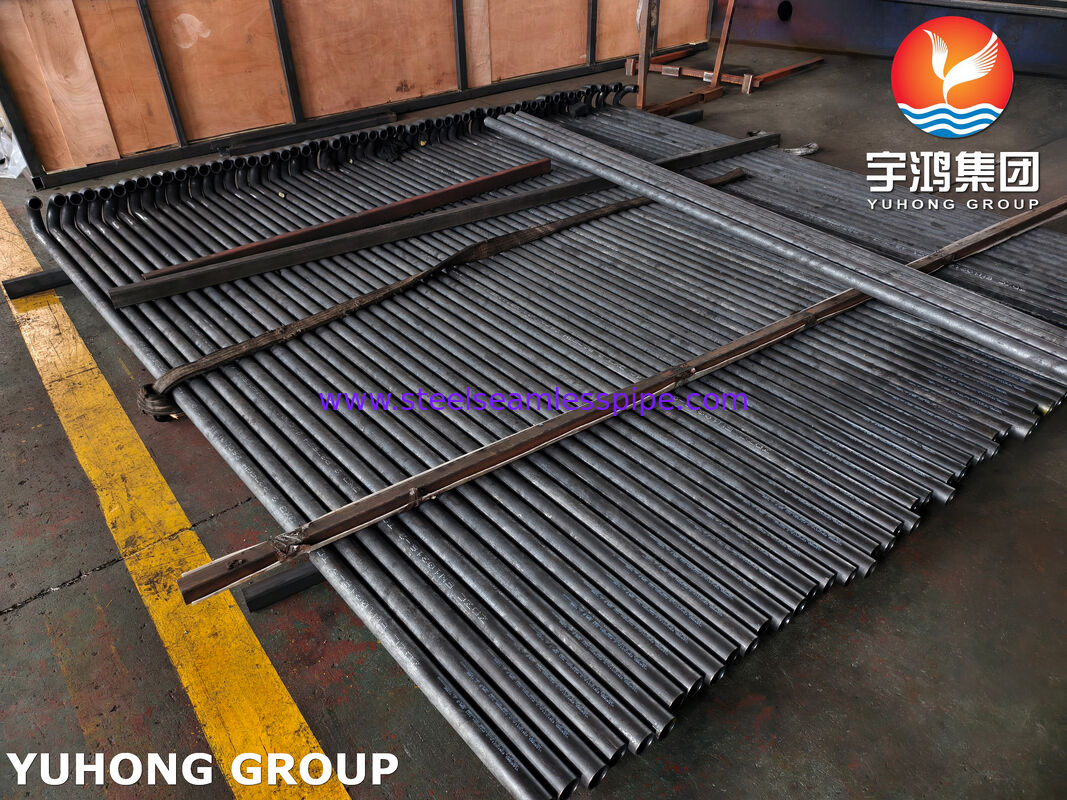

EN10216-2 P235GH TC1 Seamless J-Tube یک لوله فولادی بدون درز است که مطابق با استاندارد اروپایی EN 10216-2 ساخته شده است و از مواد P235GH با دسته آزمایش TC1 ساخته شده و به شکل "J" (یک لوله خم شده با یک ساق پا بلندتر از یک ساق بلندتر است).
EN 10216-2 استاندارد اروپایی برای لوله های فولادی بدون درز برای مقاصد فشار در دماهای بالا.
P235GH درجه مواد فولادی غیر آلیاژی و مقاوم در برابر حرارت برای تجهیزات تحت فشار."P"=فشار"235"=حداقل قدرت تسلیم 235 مگاپاسکال در دمای اتاق"GH"=مناسب برای خدمات در دمای بالا (تا 400 درجه سانتیگراد).

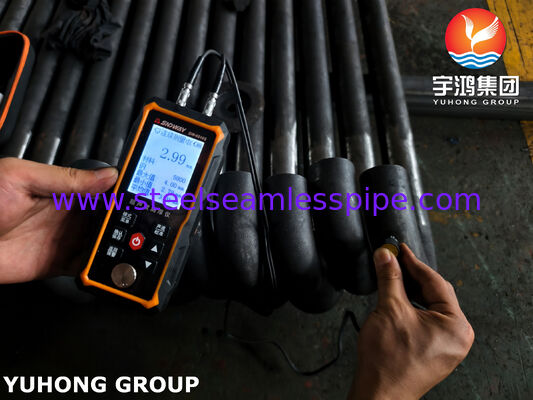

TC1Testing رده 1-سطح پایه الزامات تست غیرمخرب و مکانیکی (مانند تست کششی، صاف کردن، خمش، و بررسی هیدرواستاتیک یا اولتراسونیک در هر دسته).

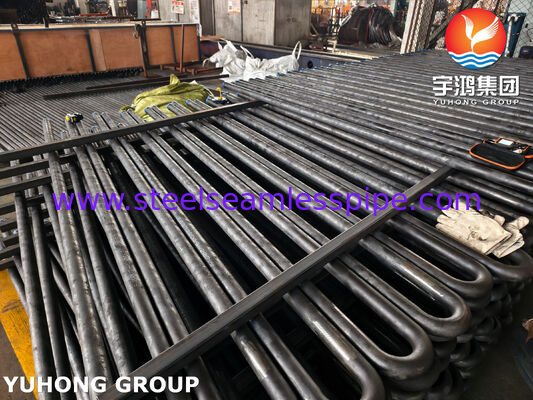

J-Tube پیکربندی لوله خم شده به شکل "J"، با یک انتهای مستقیم طولانی تر از دیگری. این یک نوع لوله U است که برای طرح های لوله کشی فشرده یا خاص طراحی شده است.
برنامه های کاربردی اصلی
این نوع لوله به طور خاص برای خدمات در دمای بالا و فشار بالا طراحی شده است. کاربردهای اصلی آن عبارتند از:
-دیگ های بخار – به عنوان مثال، پانل های دیواری آب، اکونومایزرها، و لوله کشی بخار کم فشار.
- مبدل های حرارتی - بسته های لوله ای برای کندانسورها، بخاری های آب تغذیه و سیستم های خنک کننده.
- مخازن تحت فشار - اجزاء در تجهیزات فشار شیمیایی، پتروشیمی و صنعتی.
- سیستم های لوله کشی - انتقال آب گرم، بخار یا سیالات با دمای بالا در نیروگاه ها و تاسیسات صنعتی.
مزایای کلیدی
در مقایسه با لوله های فولادی کربن معمولی، EN10216-2 P235GH TC1 بدون درز J-Tube مزایای زیر را ارائه می دهد:
عملکرد عالی در دمای بالا استحکام مکانیکی خوب و مقاومت در برابر خزش را در دمای عملیاتی تا 400 درجه سانتیگراد حفظ می کند.
ظرفیت تحمل فشار قابل اعتماد حداقل استحکام تسلیم 235 مگاپاسکال و چقرمگی خوب نیازهای تجهیزات تحت فشار را برآورده می کند.
جوش پذیری و کارایی خوب معادل کربن کم باعث می شود که در حین ساخت جوش داده شود و شکل بگیرد.
ساخت و ساز بدون درز بدون درز جوشی به معنای عدم وجود نقاط ضعف است - به طور قابل توجهی ایمنی و قابلیت اطمینان را تحت فشار بالا بهبود می بخشد.
سازگاری طراحی انعطاف پذیر شکل "J" در مقایسه با لوله های مستقیم یا حتی U شکل، امکان چیدمان تجهیزات فشرده تر و جبران انبساط حرارتی بهتر را فراهم می کند.
| سی |
≤0.16 |
| سی |
≤0.35 |
| منگنز |
≤1.20 |
| پ |
0.025 |
| اس |
0.010 |
| ال |
≥0.020 |
| Cr |
≤0.30 |
| مس |
≤0.30 |
| مو |
≤0.08 |
| Nb |
≤0.020 |
| نی |
≤0.30 |
| Ti |
≤0.40 |
| V |
≤0.02 |
P235GH خواص مکانیکی
| درجه |
استحکام کششی Rm |
قدرت تسلیم YS |
کشش A(％) |
| P235GH TC1 |
360-500 مگاپاسکال |
≥235 |
≥25 |
تحمل ابعاد EN 10216-2
تلورانس در قطر خارجی و ضخامت دیوار
| قطر خارجی D میلی متر |
تلورانس ها روی D |
تلورانس های T برای نسبت T/D |
| |
|
0,025 ≤ |
> 0,025
0,050 ≤ |
> 0,050
≤ 0.10 |
> 0.10 |
| D ≤ 219,1 |
± 1٪ یا ± 0.5 میلی متر
هر کدام بزرگتر است |
± 12.5٪ یا ± 0.4 میلی متر هر کدام بیشتر باشد |
| D > 219,1 |
± 20٪ |
± 15٪ |
12.5% ± |
± 10٪ a |
| a برای قطرهای خارجی D ≥ 355.6 میلی متر مجاز است تا 5 درصد بیشتر از ضخامت دیوار T از ضخامت دیواره بالایی به صورت موضعی فراتر رود. |
برنامه های کاربردی
- دیگ بخار
- مخازن تحت فشار
- مبدل های حرارتی
- سیستم های لوله کشی
- صنعت انرژی
- صنایع شیمیایی
- مهندسی خودرو و مکانیک
