ASTM A213 TP316L لوله خم U بدون درز از فولاد ضد زنگ
خلاصه ی محصول

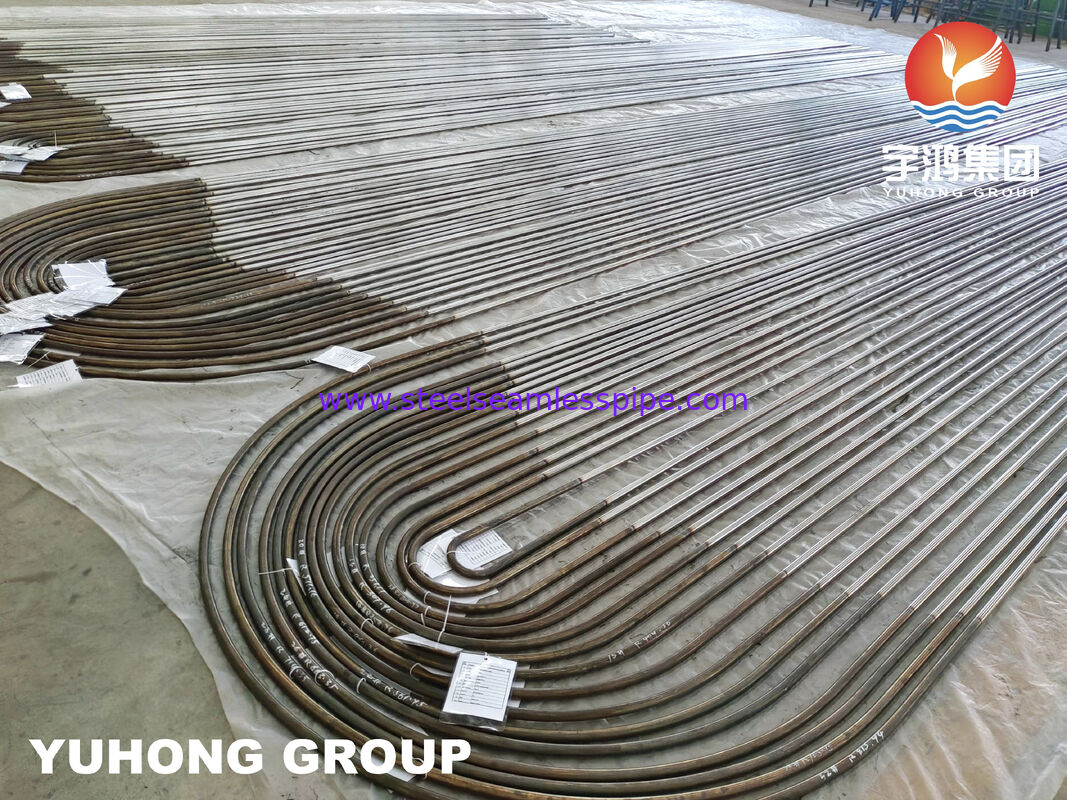

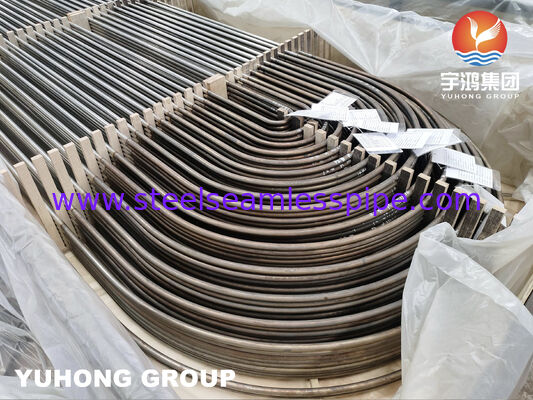

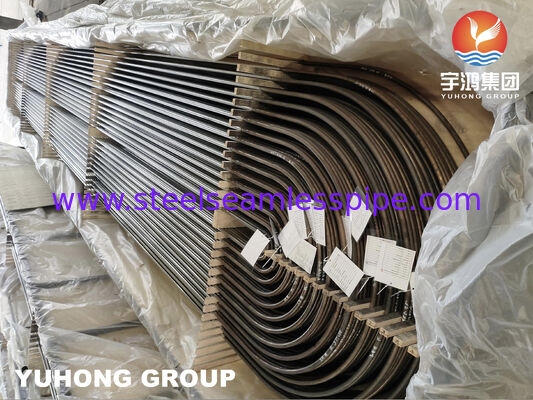

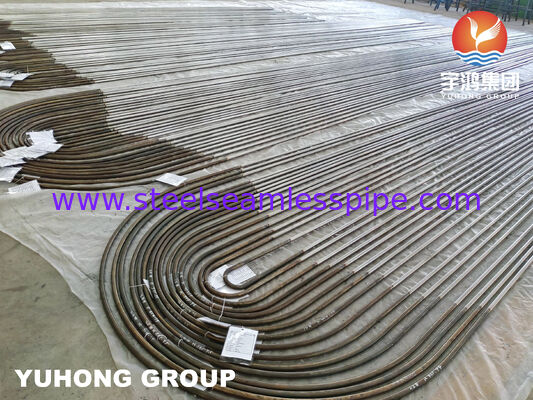

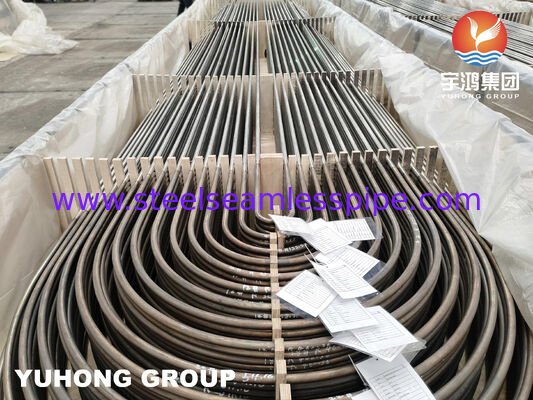

لوله های خم U دقیق برای بسته های لوله های مبدل گرما
ASTM A213 TP316L لوله های بدون درز U Bend از لوله های فولادی فولادی بدون درز با استفاده از فرایندهای دقیق خم کردن سرد و درمان حرارتی برای مبادلات حرارتی پوسته و لوله ساخته می شوند.کمپرسورها و دیگها.
در مقایسه با لوله های مستقیم، لوله های خم U از بین بردن مفاصل جوش متوسط در داخل مبادله گرما،کاهش نقاط احتمالی نشت در حالی که بهبود قابلیت اطمینان ساختاری و بهره وری حرارتیهر لوله به شعاع خط مرکزی مشخص خم شده و برای اطمینان از دقت ابعاد، یکپارچگی ضخامت دیواره و کیفیت سطح بررسی می شود.
فولاد ضد زنگ کم کربن TP316L مقاومت بسیار خوبی در برابر سوراخ و خوردگی بین دانه ای پس از جوش ارائه می دهد، این لوله ها را برای آب خنک کننده حاوی کلراید مناسب می کند،مایعات پردازش شیمیایی و سیستم های انتقال گرما صنعتی.
مشخصات فنی
|
ماده
|
مشخصات
|
|
نام محصول
|
ASTM A213 TP316L لوله بدون درز U Bend
|
|
استاندارد
|
ASTM A213 / ASME SA213
|
|
درجه مواد
|
TP316L / UNS S31603
|
|
نوع محصول
|
لوله U Bend بدون درز
|
|
فرآیند تولید
|
کشش سرد + CNC U خم کردن
|
|
شعاع خم
|
طبق TEMA سفارشی شده
|
|
قطر بیرونی
|
12.7 50.8 میلی متر
|
|
ضخامت دیوار
|
0.8 ٫3.5 میلی متر
|
|
طول لوله
|
سفارشی
|
|
پوشش سطح
|
گرم و ترشی شده
|
|
درمان گرما
|
محلول پس از خم شدن
|
|
بازرسی
|
هيدروستاتيك، جريان ادي، PMI
|
|
گواهینامه
|
EN10204 3.1
|
ترکیب شیمیایی
|
عنصر
|
محتوای (٪)
|
|
کربن
|
≤0.030
|
|
کروم
|
16.0180
|
|
نیکل
|
10.0140
|
|
مولیبدن
|
2.030
|
|
منگنیز
|
≤2.00
|
|
سیلیکون
|
≤1.00
|
|
فسفر
|
≤0.045
|
|
گوگرد
|
≤0.030
|
خواص مکانیکی
|
مالکیت
|
الزامات
|
|
قدرت کششی
|
≥485 MPa
|
|
قدرت تولید
|
≥170 MPa
|
|
کشش
|
≥35٪
|
|
سختی
|
≤90 HRB
|
ویژگی های محصول
- ساخت و ساز بدون درز برای انتقال گرما بدون نشت
بدون جوش های طولی، لوله های بی درهم ضخامت دیواره ثابت و عملکرد قابل اعتماد تحت فشار را فراهم می کنند.
خم کردن کنترل شده کاهش نازک شدن دیوار و تخمدان را به حداقل می رساند در حالی که ثبات ابعاد را در سراسر بسته لوله حفظ می کند.
محتوای کربن پایین باعث افزایش مقاومت در برابر خوردگی بین دانه ای پس از جوش و ساخت می شود.
- برای مونتاژ تکه لوله بهینه شده است
هر لوله خم U بر اساس نقشه های مشتری و الزامات TEMA ساخته می شود، که نصب بدون مشکل در صفحات لوله را تضمین می کند.
هر دسته تولید می تواند با شناسایی مواد، سوابق بازرسی و گواهینامه EN10204 3.1 ارائه شود.
ابعاد موجود
|
پارامتر
|
محدوده
|
|
قطر بیرونی
|
12.7 50.8 میلی متر
|
|
ضخامت دیوار
|
0.8 ٫3.5 میلی متر
|
|
طول پاهای راست
|
سفارشی
|
|
شعاع خم
|
سفارشی
|
|
طول لوله
|
بر اساس نقشه
|
درخواست ها
بازرسی و آزمایش
-
تجزیه و تحلیل شیمیایی
-
آزمایش خواص مکانیکی
-
آزمایش هیدروستاتیک
-
آزمون جریان گردشی
-
بازرسی PMI
-
بازرسی شعاع خم
-
اندازه گیری ضخامت دیوار
-
بازرسی بصری
-
بازرسی شخص ثالث
چرا لوله های YUHONG U Bend را انتخاب می کنید؟
-
خم کردن سرد دقیق با شعاع خم کنترلی
-
محلول که پس از خم شدن گرم می شود
-
ساخت بدون درهم برای کاربردهای تحت فشار
-
ابعاد سفارشی بر اساس نقشه های TEMA
-
اسناد کامل بازرسی در دسترس است
-
بسته بندی صادراتی برای حمل و نقل در مسافت های طولانی
پرسش های مکرر
1لوله خم TP316L U برای چه استفاده می شود؟
لوله های خم شده TP316L U عمدتاً در مبادلات گرما، تهویه کننده ها و بسته های لوله های دیگ استفاده می شوند.
2چرا لوله های خم شده بدون درز U ترجیح داده می شوند؟
لوله های بی درهم جوش های طولی را از بین می برند، که قدرت یکنواخت را فراهم می کند و نقاط احتمالی نشت را کاهش می دهد.
3آیا می توان شعاع خم را سفارشی کرد؟
بله، شعاع خم، طول پای راست و ابعاد کلی می توانند بر اساس نقشه های مشتری یا الزامات TEMA ساخته شوند.
4چه گزارش های بازرسی در دسترس هستند؟
EN10204 3.1 MTC، آزمایش های هیدروستاتیک، آزمایش جریان گرد و غبار، PMI و گزارش های بازرسی ابعاد در دسترس است.
محصولات مرتبط
-
ASTM A213 TP304 لوله خم U
-
ASTM A213 TP321 لوله U بدون درز
-
ASTM A213 TP347H لوله خم U
-
ASTM A179 لوله خم U فولاد کربن
-
ASTM B163 مونل 400 U لوله خم
-
ASTM B338 تیتان درجه 2 لوله خم U
لوله خم U در مقابل لوله راست
|
ویژگی
|
لوله U Bend
|
لوله مستقیم
|
|
جفت جوشیده داخل بسته
|
هيچکدوم
|
مورد نیاز در بخش بازگشت
|
|
طراحی مبادله گرما
|
ترجیح میدم
|
استاندارد
|
|
مونتاژ تکه لوله
|
ساده شده
|
ممکن است نیاز به اتصال های اضافی باشد
|
|
خطر نشت
|
کاهش یافته
|
بستگی به طرح مشترک داره
|
