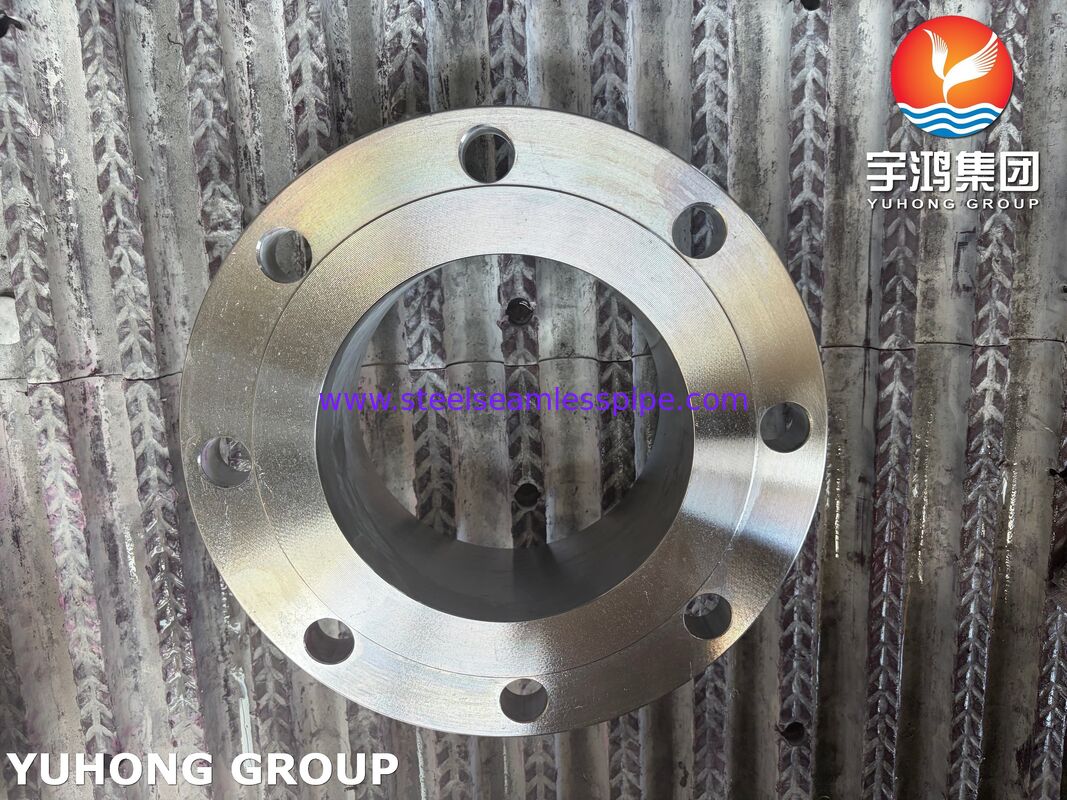

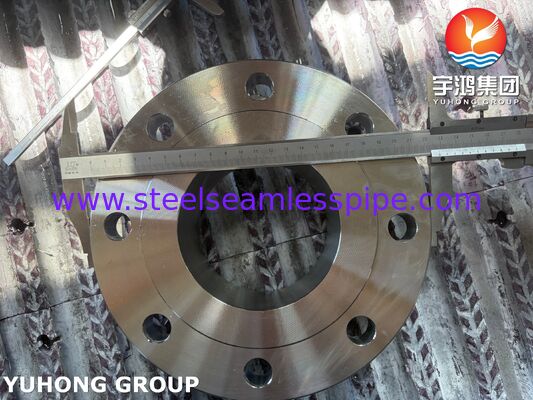

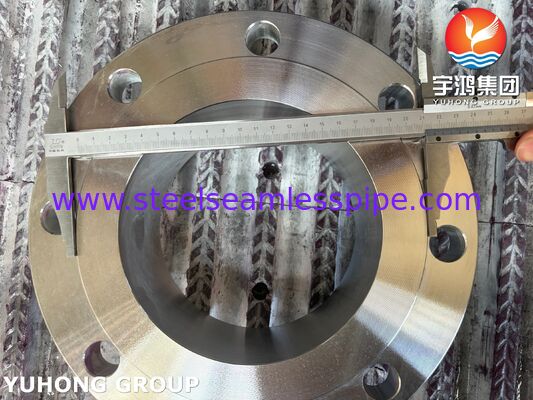

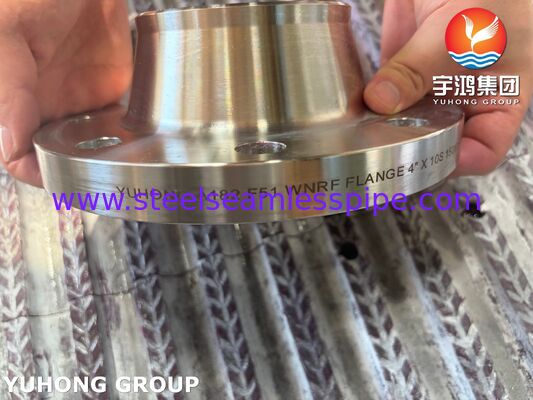

فلنج گردن جوشی RF ASTM A182 F51 از مواد فورج شده فولاد ضد زنگ دوفاز ساخته شده و برای سیستم‌های لوله‌کشی تحت فشار، تجهیزات فرآوری شیمیایی، تأسیسات نفت و گاز و کاربردهای صنعتی طراحی شده است.

فلنج گردن جوشی با سطح برجسته از طریق جوش لب به لب به لوله متصل می‌شود و انتقال صافی بین فلنج و سیستم لوله را فراهم می‌کند. این طراحی فلنج معمولاً برای کاربردهای لوله‌کشی با فشار و دمای بالا که دقت ابعادی و استحکام مکانیکی مورد نیاز است، انتخاب می‌شود.

فلنج‌های F51 مطابق با الزامات ASTM A182 / ASME SA182 تولید می‌شوند و از طریق فرآیندهای فورج با ترکیب مواد کنترل شده، خواص مکانیکی، ابعاد و رویه‌های بازرسی تولید می‌شوند.

جنس و استاندارد

فلنج فورج شده فولاد ضد زنگ دوفاز F51

استاندارد: ASTM A182 / ASME SA182
گرید مواد: F51
شماره UNS: S31803
نوع ماده: فولاد ضد زنگ دوفاز
نوع فلنج: گردن جوشی سطح برجسته (WN RF)

ASTM A182 اجزای لوله‌کشی آلیاژی و فولاد ضد زنگ فورج شده برای سیستم‌های تحت فشار، از جمله فلنج‌ها، اتصالات، شیرها و اجزای مرتبط را مشخص می‌کند.

مشخصات مواد

فولاد ضد زنگ دوفاز F51

F51 یک گرید فولاد ضد زنگ دوفاز است که حاوی عناصر آلیاژی کروم، نیکل، مولیبدن و نیتروژن است.

مشخصات معمول:

• ساختار دوفاز فریتی-آستنی
• مناسب برای کاربردهای لوله‌کشی تحت فشار
• معمولاً در محیط‌های صنعتی مرتبط با خوردگی استفاده می‌شود

ویژگی‌های طراحی فلنج

طراحی گردن جوشی

فلنج گردن جوشی شامل یک هاب مخروطی است که اتصال تدریجی بین فلنج و لوله را فراهم می‌کند.

مزایای معمول:

• مناسب برای اتصال جوش لب به لب
• کاهش تمرکز تنش در اتصال فلنج
• استفاده در سیستم‌های لوله‌کشی با فشار بالا

سطح برجسته (RF)

طراحی سطح برجسته، سطح آب‌بندی مشخصی را برای نصب واشر فراهم می‌کند.

انواع معمول واشر شامل:

• واشر مارپیچی
• واشر فلزی
• واشر غیرفلزی

فرآیند تولید

فورجینگ

بیلت‌های فولاد ضد زنگ F51 برای تولید خام فلنج با خواص مکانیکی مورد نیاز فورج می‌شوند.

عملیات حرارتی

عملیات حرارتی مطابق با الزامات ASTM A182 انجام می‌شود.

فرآیندهای معمول شامل:

• عملیات محلول
• کنترل فرآیند خنک‌کاری

ماشین‌کاری

ماشین‌کاری دقیق شامل:

• سوراخ‌کاری پیچ
• ماشین‌کاری سطح برجسته
• ماشین‌کاری گردن جوشی
• پرداخت سطح

بازرسی

بازرسی نهایی شامل:

• بازرسی ابعادی
• تأیید مواد
• تست‌های غیرمخرب در صورت لزوم

مشخصات محصول

مشخصات موجود

کاربردها

صنایع نفت و گاز

فلنج‌های گردن جوشی ASTM A182 F51 معمولاً در موارد زیر استفاده می‌شوند:

• سیستم‌های خط لوله
• تجهیزات فراساحلی
• لوله‌کشی فرآیند

فرآوری شیمیایی

کاربردها شامل:

• کارخانه‌های شیمیایی
• سیستم‌های لوله‌کشی مواد خورنده
• تجهیزات فرآیند

تجهیزات تحت فشار

برای موارد زیر استفاده می‌شود:

• مخازن تحت فشار
• اتصالات لوله‌کشی مبدل حرارتی
• سیستم‌های لوله‌کشی صنعتی

تجهیزات دریایی و فراساحلی

مناسب برای:

• سکوی فراساحلی
• سیستم‌های مرتبط با آب دریا
