ASTM A234 WP9 CL.1 آرنج فلز آلیاژ برای لوله های با دمای بالا

خلاصه ی محصول

ASTM A234 WP9 CL.1 Elbow از فولاد آلیاژ کروم - مولیبدن ساخته شده است و برای سیستم های لوله کشی با فشار بالا، از جمله لوله کشی دیگ، تجهیزات نیروگاه طراحی شده است.مبادلات گرما، و سیستم های فرآیند پتروشیمی.

به عنوان یک لوله ی جوشکاری، آرنج تغییر جهت را در سیستم های لوله کشی فراهم می کند در حالی که یک اتصال جوشکاری مداوم را حفظ می کند.WP9 مواد کلاس 1 معمولا در کاربردهای دمای بالا مورد استفاده قرار می گیرند که در آن لوازم فولاد آلیاژ مطابق با مشخصات طراحی مهندسی مورد نیاز است.

بر اساس الزامات ASTM A234 / ASME SA234 تولید شده است، WP9 CL.1 آرنج ها از طریق شکل گیری، درمان حرارتی، ماشینکاری و بازرسی تولید می شوند.

مواد و استاندارد

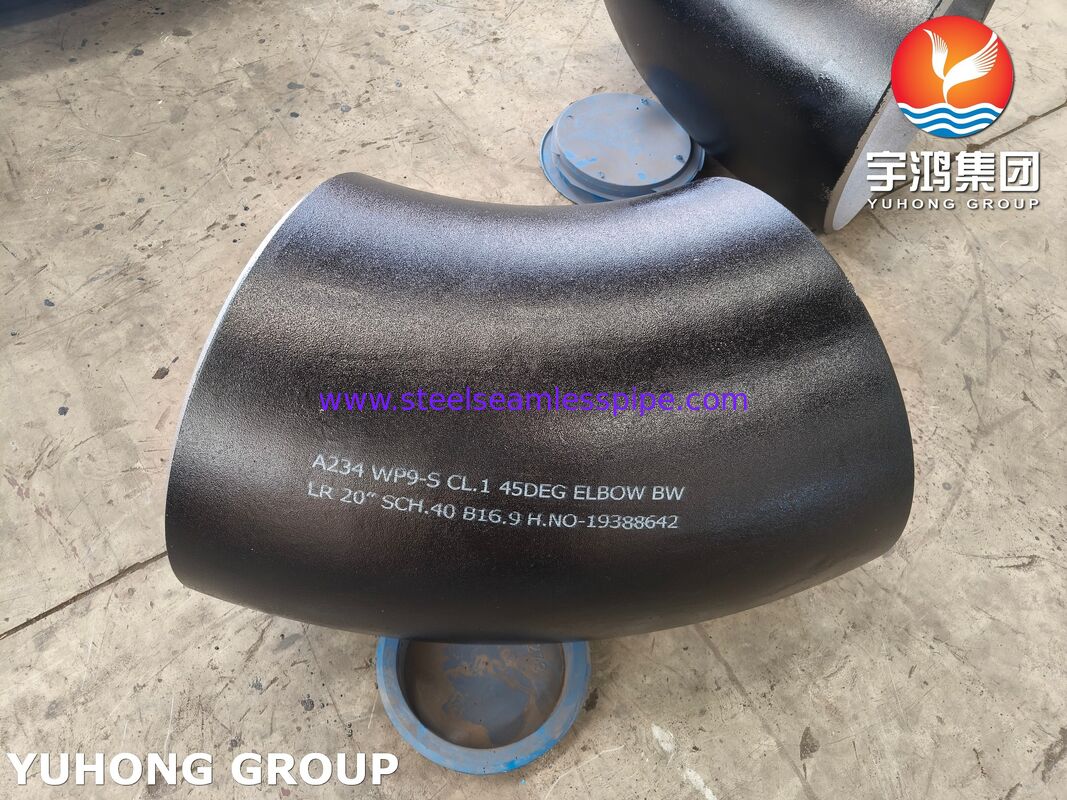

WP9 کلاس 1 Chrome Moly Alloy Steel Elbow (کف فلز آلیاژ کروم مولی)

استاندارد:ASTM A234 / ASME SA234
درجه مواد:WP9 کلاس 1
نوع ماده:فولاد آلیاژ کرومیوم مولیبدن
نوع محصول:بُت ولد آرنج

ASTM A234 شامل لوله های فیتینگ فولاد کربن و فولاد آلیاژ شده برای خدمت در دمای متوسط و بالا است.

ویژگی های مواد

ASTM A234 WP9 فولاد آلیاژ

WP9 یک نوع فولاد آلیاژ کروم-مولیبدن است که عمدتاً برای قطعات لوله های فشار دمای بالا مورد استفاده قرار می گیرد.

عناصر آلیاژ معمولی عبارتند از:

ترکیب شیمیایی و خواص مکانیکی باید با الزامات ASTM A234 WP9 CL.1 مطابقت داشته باشد.

طراحی محصول

بُت ولد آرنج

ASTM A234 WP9 CL.1 مرفه ها برای تغییر جهت لوله استفاده می شوند، معمولا در:

• 45 درجه آرنج
• 90 درجه آرنج
• خم شدن 180 درجه

گزینه های شعاع مشترک:

• شعاع بلند (LR)
• شعاع کوتاه (SR)

فرآیند تولید

فرآیند شکل گیری

لوله های فولاد آلیاژ WP9 با روش های شکل گیری کنترل شده به شکل آرنج پردازش می شوند.

روش های تولید ممکن است شامل موارد زیر باشد:

• شکل گیری گرم
• درمان حرارتی پس از شکل گیری

درمان گرما

درمان حرارتی با توجه به الزامات ASTM A234 انجام می شود.

فرآیندهای معمول عبارتند از:

• عادی شدن
• تبر کردن

آماده سازی برای پایان

فرایندهای ماشینکاری شامل:

• زيرپوشيدن
• پوشش سطح
• تنظیم ابعاد

بازرسی

بازرسی نهایی شامل:

• بازرسی ابعاد
• بررسي مواد
• آزمایش غیر مخرب در صورت لزوم

مشخصات محصول

مشخصات موجود

درخواست ها

لوله کشی نیروگاه

آرنج های ASTM A234 WP9 CL.1 معمولاً در:

• سیستم های لوله کشی بخار
• لوله های دیگ
• تجهیزات انرژی حرارتی

سیستم های دیگ و مبادله گرما

برنامه های کاربردی عبارتند از:

• لوله های سوپر هیتر
• لوله های گرمایش مجدد
• سیستم های مبادله گرما با دمای بالا

صنعت پتروشیمی

استفاده می شود:

• لوله کشی پالایشگاه
• لوله های فرآیند
• سیستم های مایع با دمای بالا

لوله های صنعتی تحت فشار

مناسب برای:

• سیستم های لوله کشی فولاد آلیاژ
• اتصال تجهیزات تحت فشار

کنترل و بازرسی کیفیت

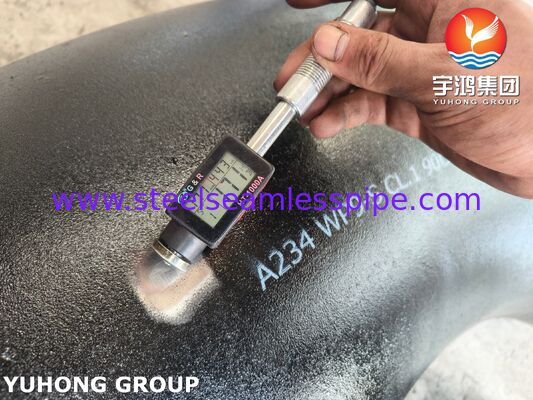

بازرسی مواد

آزمایش ممکن است شامل موارد زیر باشد:

• تجزیه و تحلیل ترکیب شیمیایی
• آزمایش خواص مکانیکی
• بررسی PMI

بازرسی ابعاد

از جمله:

• قطر بیرونی
• ضخامت دیوار
• زاویه آرنج
• ابعاد از مرکز تا انتها

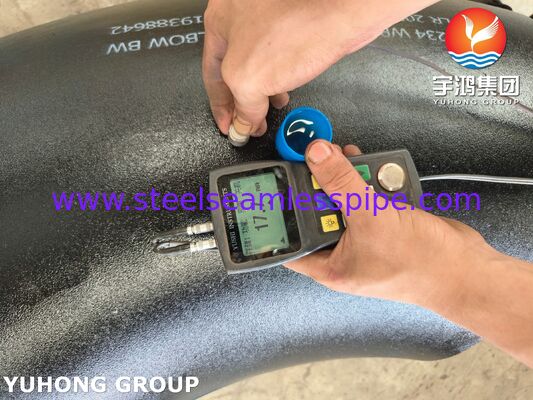

آزمایش غیر مخرب

بازرسی در دسترس:

• آزمایش فوق صوتی (UT)
• آزمایش ذرات مغناطیسی (MT)
• آزمایش نفوذ کننده مایع (PT)

الزامات بازرسی را می توان با توجه به مشخصات مشتری تنظیم کرد.

بسته بندی

ASTM A234 WP9 CL.1 آرنج بسته بندی شده با توجه به الزامات حمل و نقل صادراتی.

روش بسته بندی:

• جعبه های چوبی
• پالت های فولادی
• پوشش محافظ

برچسب گذاری محصول شامل:

• نام استاندارد
• درجه مواد
• اندازه
• برنامه
• شماره گرما
