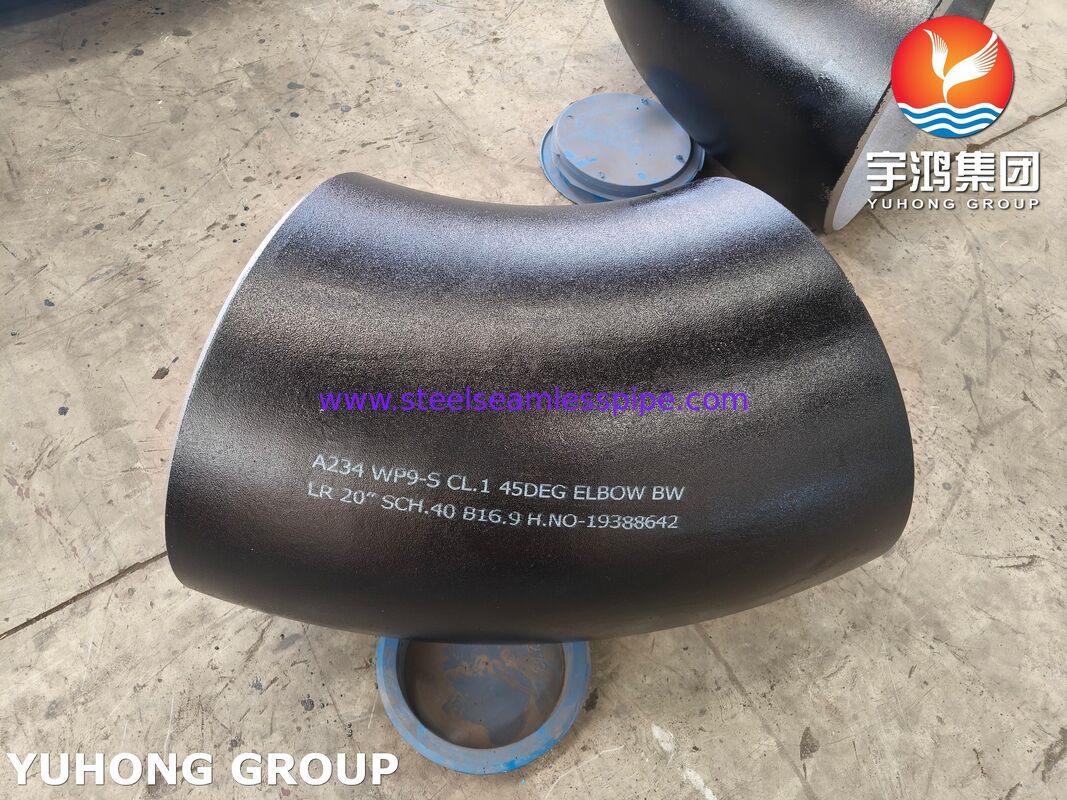

B16.9 ASTM A234 WP9 لوازم جانبی بُت ولد SA234 WP9 CL1 فولاد آلیاژ 45 درجه LR آرنج

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG
گواهی:	API , ABS, DNV, GL , LR, NK.
شماره مدل:	ASTM A234 WP9 CL1/CL3 فولاد آلیاژ 180 درجه

پرداخت:

مقدار حداقل تعداد سفارش:	1 عدد کامپیوتر
جزئیات بسته بندی:	کیس تخته سه لا یا پالت
زمان تحویل:	7 روز
شرایط پرداخت:	L/C، T/T

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (350)

لوله بدون درز از جنس استنلس استیل (347)

لوله فولادی ضد زنگ دوبلکس (137)

لوله فولادی ضد زنگ دوبلکس (39)

لوله سوزن (172)

لوله باله (749)

مبدل حرارتی (41)

لوله مبدل حرارتی (479)

بسته لوله مبادله گرما (55)

صفحه لوله مبدل حرارتی (130)

بافل مبادله گرما (39)

کولر (14)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (62)

لوله جوش داده شده از جنس استنلس استیل (134)

آلیاژ نیکل لوله (275)

لوله آلیاژ نیکل (110)

لوله آلیاژ مس (258)

لوله فولادی آلیاژی (223)

لوله تیتانیومی (22)

لوله آنیل روشن (166)

لوله دیگ بخار (163)

اتصالات فولادی (881)

فلنج فولادی (682)

دیگران (412)

قطعات پوشش (9)

توضیحات محصول جزئیات

نام محصول:	آستین فلز آلیاژ	مشخصات:	ASTM A234، ASME SA234
استاندارد ابعاد:	ASME/ANSI B16.9	مواد:	WP9
خلق و خوی:	CL1، CL3	اود:	1/8 اینچ NB تا 48 اینچ NB
دنباله:	برنامه 10s - برنامه XXS	شعاع خمشی:	R=1D، 2D، 3D، 5D، 6D، 8D، 10D یا سفارشی
تایپ کنید:	آرنج 45 درجه
برجسته کردن:	ASTM A234 WP9 آرنج فلز آلیاژ , اتصالات جوش لب به لب B16.9 زانویی ۴۵ درجه , زانویی شعاع بلند SA234 WP9 CL1

ANSI B16.9 ASTM A234 WP9CL1فولاد آلیاژ 45 DEG.

ASME/ANSI B16.9 ASTM A234 WP9 CL1 فلز آلیاژ 45° LR Buttweld Elbowیک قطعه خط خط با یکپارچگی بالا و حیاتی است که مقاومت شکستگی کششی فولاد 9Cr-1Mo را با مزایای کاهش فشار کم یک خم شعاع طولانی ترکیب می کند.همه در حالت کاملاً گرم شده برای عملکرد مطلوب در شرایط شدید تحویل داده می شوند.کلاس 1 (CL1): این شرایط درمان حرارتی را مشخص می کند. برای WP9، CL1 نیاز دارد که دستگاه در حالت کاملاً گرم یا گرمای ایزوترمیک عرضه شود.این یک میکروساخت پایدار (ferritic) را با انعطاف پذیری بهینه و مقاومت در برابر خزیدن در دمای بالا فراهم می کند. (توجه: CL3 برای شرایط خنک شده و خنک شده وجود دارد، اما CL1 برای خدمات بلند مدت در دمای بالا ترجیح داده می شود).

ترکیب شیمیاییASTM A234 WP9 لوازم جانبی بُت ولد SA234 WP9 CL1 فولاد آلیاژ 45 درجه LR آرنج

درجه	ترکیب، درصد
درجه	C	م	P	S	آره	Cr	مو
WP1	0.28 حداکثر	0.30 به صفر90	0.045	0.045	0.10-050	....	0.44-065
WP12 CL1, WP12 CL2	0.05-020	0.30 به صفر80	0.045	0.045	0.60 حداکثر	0.80-1.25	0.44-065
WP11 CL1	0.05-015	0.30 به صفر60	0.030	0.030	0.50-100	1.00-150	0.44-065
WP11 CL2، WP11 CL3	0.05-020	0.30 به صفر80	0.040	0.040	0.50-100	1.00-150	0.44-065
WP22 CL1, WP22 CL3	0.05-015	0.30 به صفر60	0.040	0.040	0.50 حداکثر	1.90-260	0.87-113
WP5 CL1, WP5 CL3	0.15 حداکثر	0.30 به صفر60	0.040	0.030	0.50 حداکثر	4.0-6.0	0.44-065
WP9 CL1, WP9 CL3	0.15 حداکثر	0.30 به صفر60	0.030	0.030	1.00 حداکثر	8.0 تا 100	0.90-1.10
WP91	0.08-012	0.30 به صفر60	0.020	0.010	0.20-050	8.0-9.5	0.85-105
WP911	0.09-013	0.30 به صفر60	0.020	0.010	0.10-050	8.5-9.5	0.90-1.10

خواص مکانیکی لوازم جانبی ASTM A234 WP9 Buttweld Fittings SA234 WP9 CL1 فلز آلیاژ 45 درجه LR Elbow

درجه

WPC، WP11 CL1, WP12 CL2

WP1

WP11 CL1, WP22 CL1, WP5 CL1, WP9 CL1

WP11 CL3, WP22 CL3, WP2 CL3, WP9 CL3

WP91

نوع ۱ و ۲

WP92

WP911

مقاومت کششی

محدوده Ksi [MPa]

70 تا 95 [485 تا 655]

۳۸۰- ۵۵۰

60 تا 85

[415-585]

75-100 [520]

90 [620]

90 تا 120 [620 تا 840]

قدرت کششی، دقیقه، Ksi [MPa] (0.2٪ تغییر یا 0.5٪ گسترش- کم بار)

۴۰ [۲۷۵]

30 [205]

45 [310]

60 [415]

64 [450]

مشخصات

مشخصات	ASTM A234 / ASME SA234
ابعاد	ASME/ANSI B169، ASME B16.28، MSS-SP-43
اندازه	۱/۸ NB تا ۴۸ NB (بدون درز و ۱۰۰٪ جوش شده با اشعه ایکس، ساخته شده)
نوع	بدون بخیه / جوش / ساخته شده
شعاع خم	R=1D، 2D، 3D، 5D، 6D، 8D، 10D یا سفارشی
ضخامت	ش 5s، ش 10s، ش 40s، ش 80s، ش 160s، ش XXS

اطلاعات سفارش و علامت گذاری

در هنگام تهیه این تجهیزات، توصیف کامل باید شامل موارد زیر باشد:

استاندارد (ASME B16.9)
مواد (ASTM A234 / SA234 WP9 CL1/CL3)
نوع (45° آرنج)
شعاع (LR Long Radius)
اندازه نامی لوله (به عنوان مثال، NPS 6)
جدول / ضخامت دیوار (به عنوان مثال، Sch 80، Sch 160 یا XXS)

درخواست ها

به دلیل توانایی آلیاژ WP9 در مقاومت در برابر قرار گرفتن در معرض مدت طولانی در دمای بالا (تا 600 ° C / 1100 ° F) و مقاومت در برابر سولفیداسیون و اتمسفر اکسیداسیون، این فیتینگ عمدتاً در:

پالایشگاه های نفت و گاز: هیدروکریکینگ، اصلاح کاتالیتیک و واحد های desulfurization (خدمات هیدروژن با فشار بالا).
نیروگاه های حرارتی و هسته ای: سیستم های لوله کشی سوپر هیتر و ری هیتر.
پردازش شیمیایی: مبادلات گرما با دمای بالا و لوله های کوره
خدمات ترش: در صورتی که مقاومت در برابر ترک آب آبی سولفید (H2S) مورد نیاز است (وقتی با کنترل سختی مناسب مشخص شده است).
