مرور کلی محصول

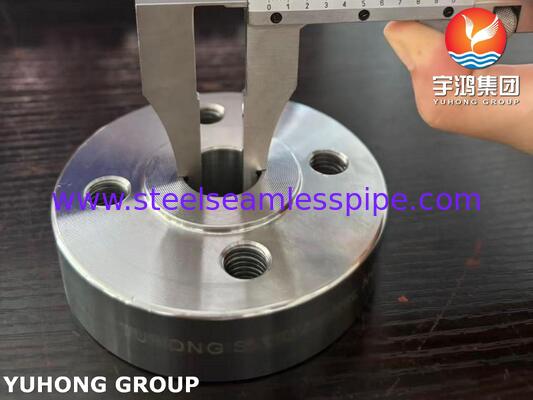

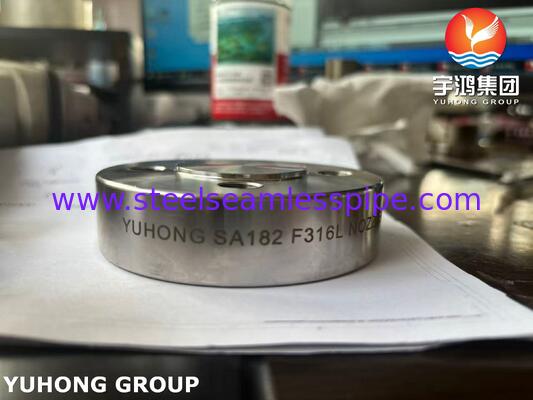

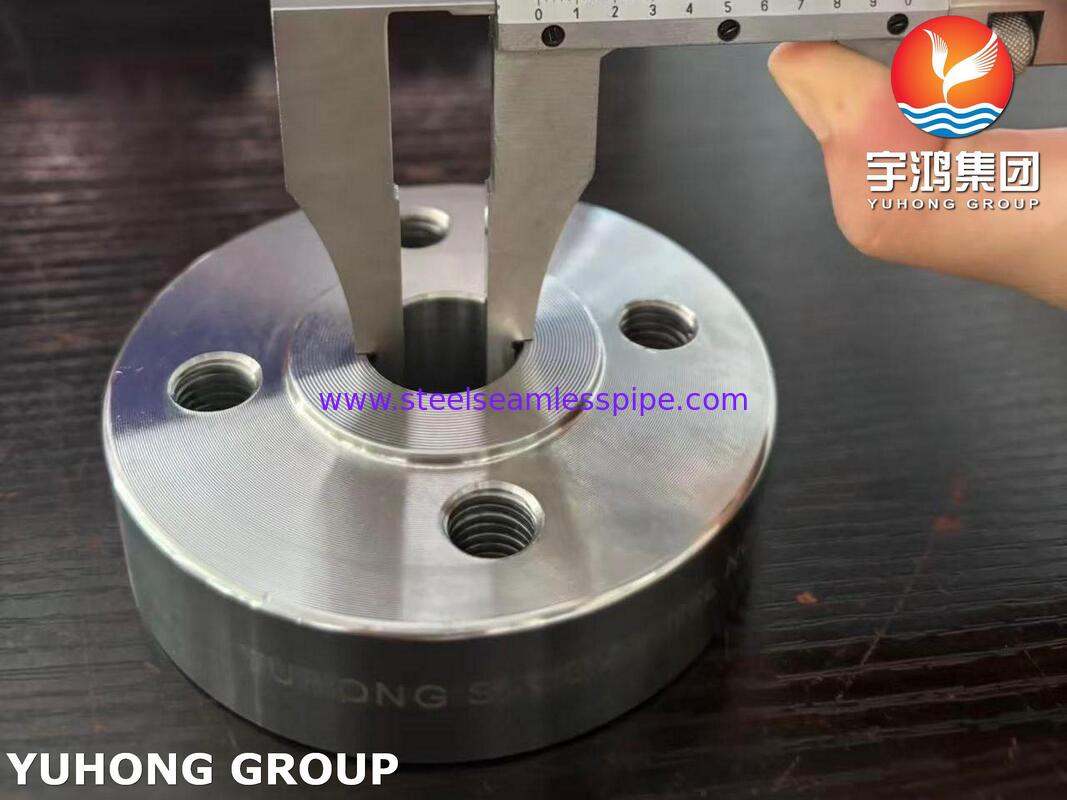

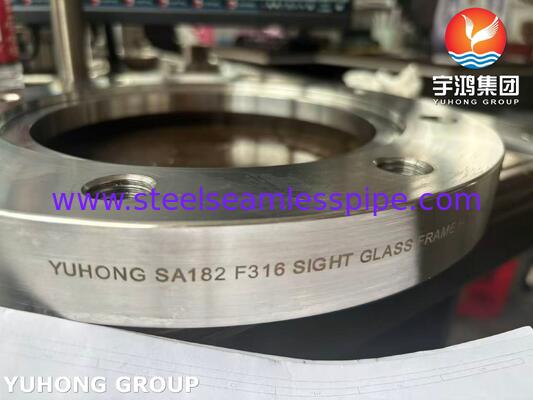

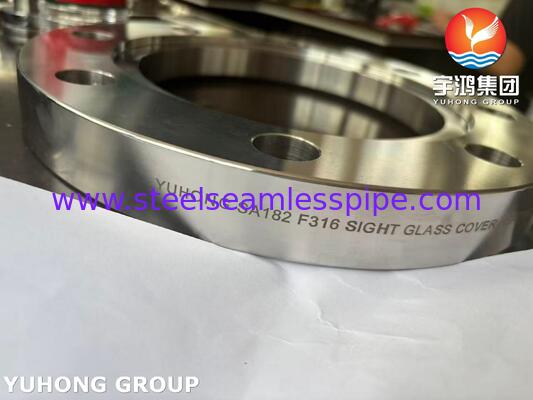

فلنج قاب شیشه دید فولاد ضد زنگ ASME SA182 F316 یک قطعه فولاد ضد زنگ فورج شده و ماشین کاری شده است که برای مونتاژ شیشه دید، پورت های دید و تجهیزات بازرسی بصری مورد استفاده در سیستم های فرآیند صنعتی طراحی شده است.
ساخته شده از فولاد ضد زنگ آستنیتی F316، فلنج قاب می تواند با یک دهانه دید مرکزی، سوراخ های پیچ، سوراخ های رزوه دار، سطوح آب بندی و سایر ویژگی های ماشین کاری شده مطابق با نقشه مشتری عرضه شود.
این قطعه برای ادغام در تجهیزات فرآیند، مخازن تحت فشار، سیستم های لوله کشی، مخازن، مبدل های حرارتی و سایر تجهیزاتی که نیاز به شیشه دید یا پنجره دید دارند، مناسب است.
پیکربندی فلنج، ابعاد، درجه فشار و جزئیات اتصال مطابق با طراحی تجهیزات، استاندارد فلنج قابل اجرا و مشخصات مشتری تعیین می شود.
مشخصات محصول
| مورد |
مشخصات |
| نام محصول |
فلنج قاب شیشه دید فولاد ضد زنگ F316 |
| نوع محصول |
فلنج قاب شیشه دید / فلنج پورت دید |
| جنس |
فولاد ضد زنگ آستنیتی |
| درجه |
F316 |
| UNS |
S31600 |
| استاندارد |
ASME SA182 / ASTM A182 |
| ساخت |
فورجینگ + ماشین کاری CNC |
| شکل |
دایره ای |
| قطر خارجی |
سفارشی |
| قطر داخلی |
سفارشی |
| ضخامت |
سفارشی |
| تعداد سوراخ پیچ |
سفارشی |
| قطر سوراخ پیچ |
سفارشی |
| قطر دایره پیچ |
سفارشی |
| اتصال |
فلنجی / پیچی / سفارشی |
| سطح آب بندی |
ماشین کاری شده / سفارشی |
| دهانه شیشه دید |
سفارشی |
| سوراخ های رزوه دار |
در صورت نیاز موجود است |
| پرداخت سطح |
ماشین کاری شده / ترشی شده / پاسیواسیون شده / سفارشی |
| عملیات حرارتی |
عملیات حرارتی محلول طبق مشخصات |
| بازرسی |
بازرسی شیمیایی، مکانیکی و ابعادی |
| گواهینامه |
MTC / EN 10204 3.1 / 3.2 در صورت نیاز |
| کاربرد |
شیشه دید، پورت دید، تجهیزات فرآیند و لوله کشی |
جنس فولاد ضد زنگ F316
F316 یک درجه فولاد ضد زنگ آستنیتی حاوی کروم، نیکل و مولیبدن است.
ترکیب آلیاژی اسمی، خواص مواد مورد نیاز برای طیف گسترده ای از کاربردهای تجهیزات صنعتی را فراهم می کند. F316 معمولاً برای تجهیزات فرآیند، اجزای لوله کشی، شیرها، فلنج ها و سایر قطعات ساخته شده یا فورج شده مشخص می شود.
برای محصولاتی که مطابق با ASME SA182 F316 تولید می شوند، ترکیب شیمیایی، خواص مکانیکی و الزامات عملیات حرارتی باید با نسخه قابل اجرا ASME SA182 / ASTM A182 و مشخصات خرید مطابقت داشته باشد.
ترکیب شیمیایی
الزامات شیمیایی معمول F316 تحت ASTM A182 در زیر نشان داده شده است:
| عنصر |
الزام F316 |
| C |
≤0.080% |
| Mn |
≤2.00% |
| Si |
≤1.00% |
| P |
≤0.045% |
| S |
≤0.030% |
| Cr |
16.0–18.0% |
| Ni |
10.0–14.0% |
| Mo |
2.0–3.0% |
| Fe |
موازنه |
ترکیب شیمیایی واقعی باید با نسخه قابل اجرا ASME SA182 و گواهی مواد برای حرارت تامین شده بررسی شود.
خواص مکانیکی
خواص مکانیکی فورج های ASME SA182 F316 باید الزامات مشخصات مواد قابل اجرا را برآورده کند.
| خاصیت |
الزام |
| مقاومت کششی |
مطابق با ASME SA182 F316 |
| مقاومت تسلیم |
مطابق با ASME SA182 F316 |
| ازدیاد طول |
مطابق با ASME SA182 F316 |
| کاهش مساحت |
مطابق با مشخصات قابل اجرا |
| سختی |
مطابق با مشخصات قابل اجرا |
| عملیات حرارتی |
عملیات حرارتی محلول طبق مشخصات |
مقادیر نهایی تایید شده باید از MTC برای حرارت واقعی و وضعیت محصول گرفته شود.
طراحی فلنج قاب شیشه دید
فلنج قاب شیشه دید برای ایجاد رابط نصب مکانیکی و آب بندی برای مونتاژ شیشه دید طراحی شده است.
ساختار معمول شامل یک بدنه دایره ای فورج شده با یک دهانه دید مرکزی و سوراخ های نصب است.
دهانه دید مرکزی
دهانه داخلی مطابق با قطر شیشه دید مورد نیاز و ناحیه دید ماشین کاری می شود.
سطح فلنج
سطح فلنج می تواند مطابق با پیکربندی آب بندی مشخص شده ماشین کاری شود.
سوراخ های پیچ
سوراخ های پیچ می توانند مطابق با نقشه تجهیزات مشتری یا ابعاد فلنج قابل اجرا چیده شوند.
سوراخ های رزوه دار
سوراخ های رزوه دار می توانند زمانی که مونتاژ شیشه دید از بست های رزوه دار یا پیکربندی های نصب سفارشی استفاده می کند، عرضه شوند.
سطح آب بندی
سطح آب بندی می تواند مطابق با واشر، شیشه و پیکربندی مونتاژ مورد نیاز ماشین کاری شود.
ابعاد فلنج
فلنج قاب شیشه دید می تواند مطابق با نقشه های مشتری سفارشی شود.
پارامترهای معمول شامل:
| پارامتر |
پیکربندی موجود |
| قطر خارجی |
سفارشی |
| قطر داخلی |
سفارشی |
| ضخامت کلی |
سفارشی |
| دهانه شیشه دید |
سفارشی |
| دایره پیچ |
سفارشی |
| تعداد سوراخ پیچ |
سفارشی |
| قطر سوراخ پیچ |
سفارشی |
| اندازه رزوه |
متریک / UNC / UNF / سفارشی |
| سطح آب بندی |
سفارشی |
| شیار |
سفارشی |
| پله داخلی |
سفارشی |
| تلرانس ماشین کاری |
مطابق با نقشه |
اگر قطعه مورد نیاز است که مطابق با یک استاندارد ابعادی فلنج خاص باشد، استاندارد قابل اجرا باید به طور جداگانه در سفارش خرید مشخص شود.
فرآیند تولید
1. مواد اولیه
ماده خام فورج فولاد ضد زنگ F316 تایید شده مطابق با مشخصات ASME SA182 مورد نیاز انتخاب می شود.
2. فورجینگ
ماده اولیه گرم شده و به شکل حلقه یا فلنج اولیه مورد نیاز فورج می شود.
3. عملیات حرارتی
عملیات حرارتی محلول مطابق با مشخصات مواد قابل اجرا انجام می شود.
4. ماشین کاری خشن
قطعه فورج شده برای ایجاد ابعاد خارجی و داخلی اصلی ماشین کاری خشن می شود.
5. ماشین کاری CNC
ماشین کاری دقیق برای موارد زیر انجام می شود:
- قطر خارجی
- قطر داخلی
- دهانه شیشه دید
- سطح فلنج
- سوراخ های پیچ
- سوراخ های رزوه دار
- شیارهای آب بندی
- پله های داخلی
6. پرداخت سطح
قطعه ماشین کاری شده می تواند با وضعیت سطح مشخص شده عرضه شود.
7. بازرسی نهایی
ابعاد نهایی، موقعیت سوراخ ها، شناسایی مواد و وضعیت سطح قبل از حمل و نقل بازرسی می شوند.
قابلیت ماشین کاری
فلنج قاب شیشه دید F316 می تواند مطابق با نقشه های مشتری با CNC ماشین کاری شود.
ماشین کاری ممکن است شامل موارد زیر باشد:
- تراشکاری
- ماشین کاری سطح
- بورینگ
- سوراخکاری
- رزوه زنی
- ماشین کاری شیار
- پله داخلی
- پخ زنی
- پرداخت دقیق
تلرانس ماشین کاری مطابق با نقشه مشتری و الزامات ابعادی قابل اجرا کنترل می شود.
کنترل کیفیت
بازرسی مواد
- تایید شماره حرارت
- ترکیب شیمیایی
- PMI
- شناسایی مواد
- بررسی گواهی مواد
بازرسی مکانیکی
در صورت نیاز:
- تست کشش
- مقاومت تسلیم
- ازدیاد طول
- سختی
بازرسی ابعادی
بازرسی می تواند شامل موارد زیر باشد:
- قطر خارجی
- قطر داخلی
- ضخامت
- قطر سوراخ پیچ
- فاصله سوراخ پیچ
- قطر دایره پیچ
- ابعاد رزوه
- ابعاد سطح آب بندی
- ابعاد شیار
- هم مرکزی
- تسطیح
بازرسی سطح
فلنج نهایی می تواند از نظر موارد زیر به صورت بصری بازرسی شود:
- ترک ها
- عیوب سطحی
- آسیب ماشین کاری
- پلیسه ها
- خوردگی
- پرداخت نامناسب
NDT اضافی می تواند مطابق با الزامات پروژه انجام شود.
اسناد بازرسی
اسناد زیر می توانند مطابق با الزامات مشتری عرضه شوند:
- گواهی تست مواد
- گواهی EN 10204 3.1
- گواهی EN 10204 3.2
- گزارش تجزیه و تحلیل شیمیایی
- گزارش تست مکانیکی
- گزارش PMI
- گزارش بازرسی ابعادی
- سوابق عملیات حرارتی
- گزارش NDT
- گواهی انطباق
- گزارش بازرسی شخص ثالث
کاربردها
تجهیزات فرآیند صنعتی
فلنج قاب شیشه دید F316 می تواند بر روی تجهیزات فرآیند که نیاز به نظارت بصری فرآیند داخلی دارند، نصب شود.
مخازن تحت فشار
این قطعه می تواند به عنوان بخشی از یک پورت دید سفارشی یا مونتاژ شیشه دید برای تجهیزات تحت فشار تولید شود.
لوله کشی فرآیند
مونتاژهای فلنج شیشه دید می توانند در سیستم های لوله کشی منتخب برای مشاهده بصری جریان فرآیند استفاده شوند.
تجهیزات فرآیند شیمیایی
فولاد ضد زنگ F316 معمولاً برای تجهیزات فرآیند که نیاز به فولاد ضد زنگ آستنیتی حاوی مولیبدن دارند، مشخص می شود.
مبدل های حرارتی و کندانسورها
این قطعه می تواند در مونتاژهای سفارشی مبدل حرارتی یا کندانسور که نیاز به پورت بازرسی بصری دارند، گنجانده شود.
مخازن و ظروف
کاربردها ممکن است شامل مخازن ذخیره سازی، مخازن فرآیند و ظروف مجهز به پنجره های دید باشد.
تجهیزات دریایی و صنعتی
فلنج قاب شیشه دید F316 می تواند برای تجهیزات دریایی و صنعتی مطابق با شرایط خدمات قابل اجرا و الزامات طراحی تولید شود.
