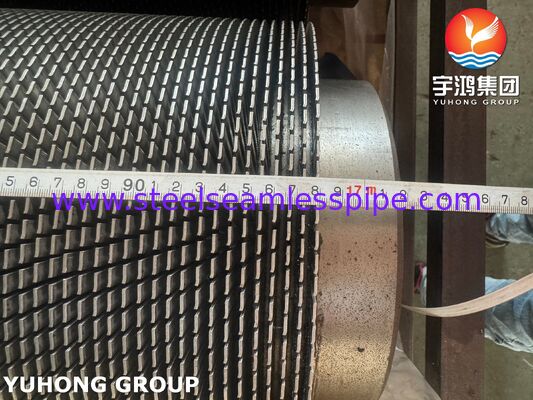

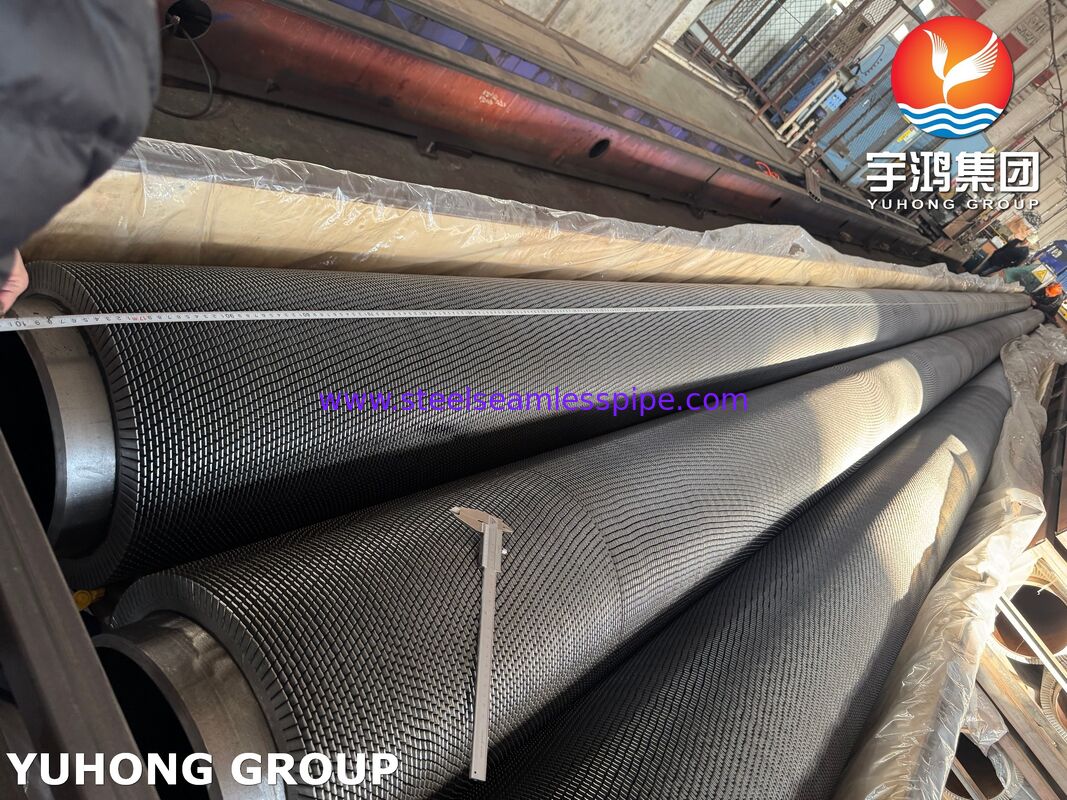

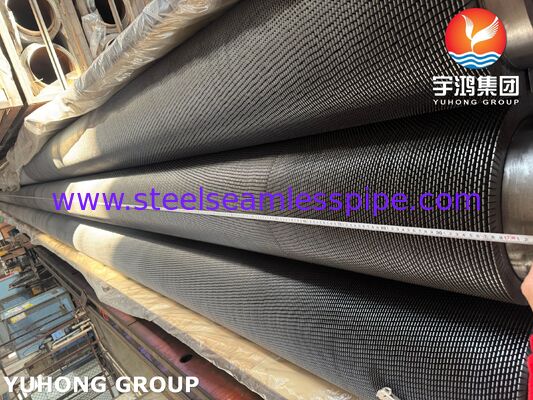

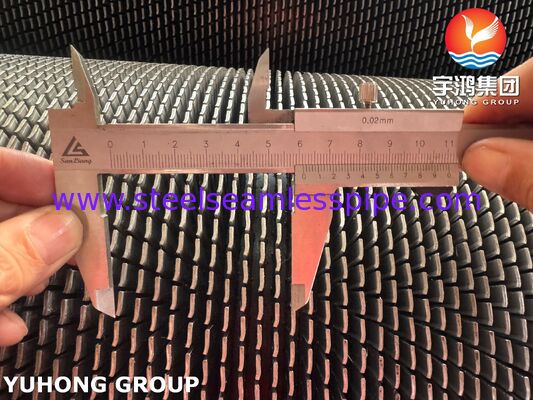

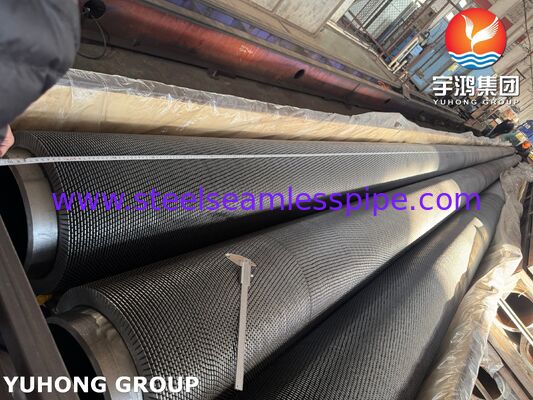

لوله های دندانه دار ASTM A335 P22 برای اکونومایزرهای HRSG

لوله های دندانه دار ASTM A335 P22 برای اکونومایزرهای HRSG

  • لوله های دندانه دار ASTM A335 P22 برای اکونومایزرهای HRSG
  • لوله های دندانه دار ASTM A335 P22 برای اکونومایزرهای HRSG
  • لوله های دندانه دار ASTM A335 P22 برای اکونومایزرهای HRSG
  • لوله های دندانه دار ASTM A335 P22 برای اکونومایزرهای HRSG
لوله های دندانه دار ASTM A335 P22 برای اکونومایزرهای HRSG
جزئیات محصول:
محل منبع: چین
نام تجاری: YUHONG
گواهی: ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
شماره مدل: N/A
پرداخت:
مقدار حداقل تعداد سفارش: 500 کیلوگرم
قیمت: To be discussed
جزئیات بسته بندی: قاب چوبی تخته سه لا یا قاب آهنی
زمان تحویل: 50-120 روز
شرایط پرداخت: L/C، T/T
قابلیت ارائه: 5000 متر در روز
مخاطب
توضیحات محصول جزئیات
محصول: لوله باله دندانه دار مواد: ASTM A335 P22
برنامه: اکونومایزر HRSG بسته: قاب چوبی تخته سه لا یا قاب آهنی
برجسته کردن:

لوله های پره دار ASTM A335 P22

,

لوله‌های پره دار دندانه‌دار اکونومایزر HRSG

,

لوله‌های پره دار آلیاژ P22

لوله های پره دار دندانه دار برای اکونومایزر HRSG – ASTM A335 P22

ما لوله های پره دار دندانه دار برای اکونومایزر HRSG را برای بازیابی حرارت با راندمان بالا در نیروگاه های سیکل ترکیبی، بویلرهای بازیابی حرارت اتلافی و سایر سیستم های بویلر با دمای بالا طراحی کرده ایم. لوله پایه از ASTM A335 P22 ساخته شده است که یک فولاد آلیاژی کروم-مولیبدن است که برای سرویس در دمای بالا توسعه یافته است.

ASTM A335 P22 حاوی تقریباً 1.90-2.60% کروم و 0.87-1.13% مولیبدن است که ترکیبی مفید از استحکام در دمای بالا، مقاومت در برابر اکسیداسیون و مقاومت در برابر تخریب در محیط های بویلر پرتقاضا را فراهم می کند. ASTM مشخصات A335 را به عنوان مشخصات لوله فولادی آلیاژی فریتی بدون درز برای سرویس در دمای بالا تعیین می کند.

طراحی پره دندانه دار به طور قابل توجهی سطح انتقال حرارت خارجی را در مقایسه با لوله بدون پره افزایش می دهد. پروفیل پره قطعه قطعه شده همچنین باعث تلاطم گاز می شود و به بهبود انتقال حرارت کمک می کند و در عین حال تعادل عملی بین عملکرد حرارتی، مقاومت در برابر گرفتگی، وزن و هزینه تولید را حفظ می کند.

این لوله ها به ویژه برای اکونومایزر HRSG مناسب هستند، جایی که گاز خروجی داغ انرژی حرارتی باقیمانده را به آب تغذیه بویلر منتقل می کند قبل از اینکه آب وارد بخش های با دمای بالاتر سیستم تولید بخار شود.

ویژگی های کلیدی

  • جنس لوله پایه: ASTM A335 P22 / ASME SA335 P22
  • نوع جنس: فولاد آلیاژی کروم-مولیبدن
  • نوع پره: پره دندانه دار / قطعه قطعه شده
  • کاربرد اصلی: اکونومایزر HRSG
  • کاربردهای دیگر: بویلرهای بازیابی حرارت اتلافی، بویلرهای نیروگاهی، بویلرهای صنعتی و سیستم های بازیابی حرارت پالایشگاه
  • ساخت: پره دار کردن با جوشکاری کنترل شده یا سایر فرآیندهای تولید مورد توافق
  • قابلیت سرویس در دمای بالا
  • بهبود عالی انتقال حرارت از سمت گاز
  • استحکام مکانیکی خوب در دماهای بالا
  • مناسب برای محیط های پرتقاضای تولید برق
  • قطر لوله سفارشی، ضخامت دیواره، ارتفاع پره، گام و طول موجود است

محدوده اندازه معمول

ابعاد واقعی باید بر اساس طراحی حرارتی HRSG، سرعت گاز، افت فشار، فشار سمت لوله و الزامات نصب انتخاب شود.

مورد محدوده معمول
قطر خارجی لوله پایه 25.4-63.5 میلی متر
ضخامت دیواره لوله پایه 2.5-8.0 میلی متر
ارتفاع کلی پره 10-25 میلی متر
ضخامت پره 0.8-2.0 میلی متر
گام پره 2.5-8.0 میلی متر
طول لوله 3000-18000 میلی متر
تراکم پره تقریباً 125-400 پره در متر
جنس لوله ASTM A335 P22
جنس پره فولاد کربن / فولاد کم آلیاژ یا جنس مشخص شده در پروژه

توجه: اینها محدوده های تولید نماینده هستند نه الزامات ابعادی ثابت ASTM. ابعاد نهایی باید بر اساس طراحی حرارتی و مکانیکی خریدار مشخص شود.

ترکیب شیمیایی ASTM A335 P22

ترکیب زیر بر اساس الزامات ASTM A335 P22 است:

عنصر الزامات ASTM A335 P22، درصد وزنی
کربن (C) 0.05-0.15
منگنز (Mn) 0.30-0.60
فسفر (P) ≤ 0.025
گوگرد (S) ≤ 0.025
سیلیکون (Si) ≤ 0.50
کروم (Cr) 1.90-2.60
مولیبدن (Mo) 0.87-1.13

سیستم آلیاژی کروم-مولیبدن دلیل اصلی استفاده گسترده P22 در بویلرها و تجهیزات بازیابی حرارت با دمای بالا است.

خواص مکانیکی

الزامات حداقل مکانیکی معمول برای ASTM A335 P22 شامل موارد زیر است:

خاصیت الزامات
مقاومت کششی ≥ 415 مگاپاسکال
مقاومت تسلیم ≥ 205 مگاپاسکال
ازدیاد طول مطابق با الزامات نمونه و ضخامت ASTM A335 قابل اجرا
سختی مطابق با الزامات ASTM A335 قابل اجرا

برای لوله استاندارد P22، حداقل مقاومت کششی که معمولاً به آن اشاره می شود 415 مگاپاسکال (60 ksi) و حداقل مقاومت تسلیم 205 مگاپاسکال (30 ksi) است. ASTM A335 همچنین الزامات مربوط به تست کششی، سختی و سایر تست های مکانیکی را تعیین می کند.

طراحی پره دندانه دار

پره دندانه دار شامل یک نوار پره پیوسته است که با برش ها یا شکاف های منظم تشکیل شده است. در مقایسه با یک پره پیوسته ساده، این پیکربندی قطعه قطعه شده می تواند لایه مرزی را مختل کرده و تلاطم سمت گاز را افزایش دهد.

برای اکونومایزر HRSG، این طراحی چندین مزیت را ارائه می دهد:

  • افزایش سطح انتقال حرارت خارجی
  • بهبود انتقال حرارت از سمت گاز
  • مخلوط شدن بهتر جریان گاز در اطراف سطح پره
  • کاهش مقاومت حرارتی پره پیوسته
  • مناسبت خوب برای تجهیزات بازیابی حرارت فشرده
  • مقاومت عملی در برابر انبساط حرارتی و تنش های عملیاتی
  • بهینه سازی انعطاف پذیر ارتفاع پره و گام بر اساس الزامات افت فشار سمت گاز

هندسه پره را می توان برای دماهای مختلف گاز خروجی HRSG، ترکیبات گاز، سرعت ها و افت فشارهای مجاز سفارشی کرد.

فرآیند تولید

لوله های پره دار دندانه دار ما را می توان از طریق یک فرآیند کنترل شده شکل دهی و اتصال پره تولید کرد که برای حفظ هندسه پره ثابت و تماس قابل اعتماد لوله به پره طراحی شده است.

مراحل تولید معمول شامل موارد زیر است:

  1. بازرسی لوله پایه P22
  2. آماده سازی سطح لوله
  3. آماده سازی نوار پره
  4. شکل دهی دندانه دار / قطعه قطعه کردن
  5. اتصال پره کنترل شده
  6. کالیبراسیون گام و ارتفاع پره
  7. بازرسی ابعادی
  8. تمیز کردن سطح
  9. تست NDT و تست فشار نهایی
  10. علامت گذاری، نگهداری و بسته بندی

توجه ویژه ای به کیفیت اتصال پره می شود زیرا تماس حرارتی قابل اعتماد بین پره و لوله برای حفظ عملکرد انتقال حرارت در طولانی مدت عملیات HRSG ضروری است.

بازرسی و تست

کنترل کیفیت می تواند شامل بازرسی ها و تست های زیر مطابق با مشخصات ASTM/ASME قابل اجرا، سفارش خرید و الزامات پروژه باشد:

1. تجزیه و تحلیل شیمیایی

تجزیه و تحلیل شیمیایی حرارت و/یا محصول برای تأیید انطباق با شیمی P22 مشخص شده انجام می شود.

2. تست کششی

تست کششی استحکام کششی، مقاومت تسلیم و ازدیاد طول مورد نیاز لوله پایه P22 را تأیید می کند.

3. تست سختی

تست سختی مطابق با الزامات ASTM A335 قابل اجرا انجام می شود.

4. تست هیدرواستاتیک

ASTM A335 مستلزم آن است که هر طول لوله تحت تست هیدرواستاتیک قرار گیرد، مشروط بر مفاد مشخصات.

5. بازرسی غیر مخرب

بسته به مشخصات سفارش، NDT ممکن است شامل موارد زیر باشد:

  • تست اولتراسونیک (UT)
  • بازرسی جریان گردابی
  • تست ذرات مغناطیسی (MT)
  • تست نفوذ مایع (PT)، در صورت لزوم
  • بازرسی جوش/اتصال پره

ASTM A335 مستلزم بازرسی با یک روش بازرسی غیر مخرب قابل اجرا است، با محدودیت های روش و اندازه که توسط الزامات مربوطه اداره می شود.

6. بازرسی ابعادی

پارامترهای زیر بررسی می شوند:

  • قطر خارجی لوله
  • ضخامت دیواره لوله
  • صافی لوله
  • طول لوله
  • ارتفاع پره
  • ضخامت پره
  • گام پره
  • تراکم پره
  • اتصال پره به لوله
  • قطر کلی پره دار

7. بازرسی بصری و سطحی

سطوح لوله و پره برای ترک، اکسیداسیون بیش از حد، آسیب مکانیکی، اتصال پره ناقص و سایر عیوب تولید بازرسی می شوند.

کاربردها

اکونومایزر HRSG

کاربرد اصلی این لوله های پره دار دندانه دار P22 بخش اکونومایزر مولدهای بخار بازیابی حرارت (HRSG) است.

در یک نیروگاه سیکل ترکیبی، اکونومایزر انرژی را از گاز داغ خروجی از مسیر اگزوز توربین گاز/بازیابی حرارت بازیابی می کند و از آن برای پیش گرم کردن آب تغذیه بویلر استفاده می کند. این امر انرژی مورد نیاز در مراحل بعدی تولید بخار را کاهش می دهد و به بهبود راندمان کلی نیروگاه کمک می کند.

بویلرهای بازیابی حرارت اتلافی

آنها همچنین برای سیستم های بازیابی حرارت اتلافی صنعتی که گازهای خروجی با دمای بالا از موارد زیر در دسترس هستند، مناسب هستند:

  • توربین های گازی
  • کوره های فرآیندی
  • واحدهای پالایشگاهی
  • کارخانجات پتروشیمی
  • تجهیزات تولید فولاد
  • سیستم های احتراق صنعتی

بویلرهای نیروگاهی و صنعتی

لوله های پره دار دندانه دار P22 همچنین می توانند برای بخش های انتخابی اکونومایزر و بازیابی حرارت بویلرهای معمولی که شرایط دما، فشار و طراحی مناسب است، مشخص شوند.

چرا ASTM A335 P22 را انتخاب کنیم؟

P22 یک انتخاب عملی برای سرویس پرتقاضا در دمای بالا است زیرا ترکیب آلیاژی کروم-مولیبدن آن عملکرد بهتری در دمای بالا نسبت به مواد لوله فولادی کربن معمولی ارائه می دهد.

ترکیب آن از:

  • استحکام در دمای بالا
  • مقاومت در برابر اکسیداسیون با کمک کروم
  • عملکرد دمای بالا تقویت شده با مولیبدن
  • قابلیت جوشکاری خوب تحت رویه های مناسب
  • سازگاری با کاربردهای بویلر و بازیابی حرارت

آن را برای طرح های اکونومایزر HRSG مهندسی شده مناسب می کند.

استانداردهای قابل اجرا

بسته به مشخصات پروژه، لوله های پره دار دندانه دار ما می توانند با ارجاع به موارد زیر عرضه شوند:

  • ASTM A335 / A335M – P22
  • ASME SA335 – P22
  • الزامات قابل اجرا کد بویلر و مخزن تحت فشار ASME
  • مشخصات ساخت HRSG خاص پروژه
  • نقشه ها و برنامه های بازرسی تایید شده توسط مشتری

ASTM A335 به طور خاص لوله های فولادی آلیاژی فریتی بدون درز را که برای سرویس در دمای بالا در نظر گرفته شده اند، پوشش می دهد و شامل الزامات مربوط به ترکیب شیمیایی، خواص کششی، سختی، تست هیدرواستاتیک و بازرسی غیر مخرب است.

ساخت سفارشی

ما می توانیم لوله های پره دار دندانه دار P22 را مطابق با نقشه های مشتری یا الزامات طراحی حرارتی، از جمله سفارشی سازی موارد زیر تولید کنیم:

  • قطر خارجی لوله و ضخامت دیواره
  • طول لوله
  • ارتفاع پره
  • گام پره
  • ضخامت پره
  • تراکم پره
  • جنس پره
  • روش اتصال پره
  • انتهای بدون پره
  • پیکربندی خم لوله
  • الزامات بازرسی و تست
  • بسته بندی و علامت گذاری

برای پروژه های HRSG، ارائه ابعاد لوله و هندسه پره همراه با دمای گاز مورد نیاز، فشار سمت لوله، سرعت گاز و افت فشار مجاز به طراحی لوله پره دار اجازه می دهد تا برای وظیفه اکونومایزر مورد نظر بهینه شود.

خلاصه محصول

لوله های پره دار دندانه دار ASTM A335 P22 برای اکونومایزر HRSG یک لوله فولادی آلیاژی کروم-مولیبدن با دمای بالا را با سطح انتقال حرارت دندانه دار بزرگ شده ترکیب می کنند. آنها عمدتاً برای اکونومایزر HRSG و سیستم های بازیابی حرارت اتلافی صنعتی مهندسی شده اند، جایی که بازیابی حرارت کارآمد، قابلیت اطمینان مکانیکی و سرویس طولانی مدت در دمای بالا ضروری است.
