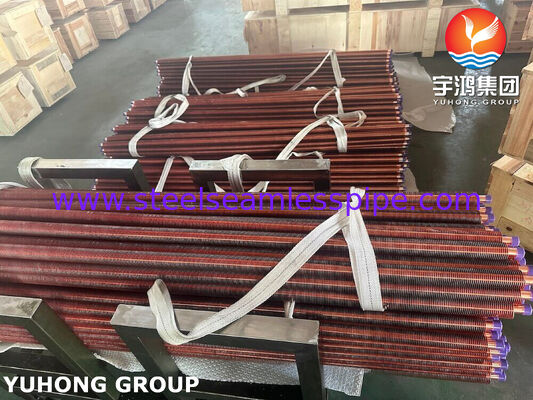

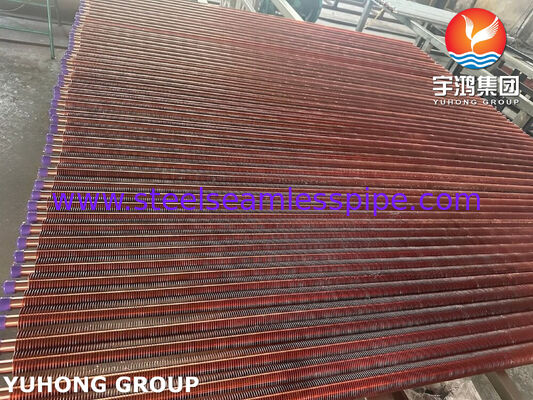

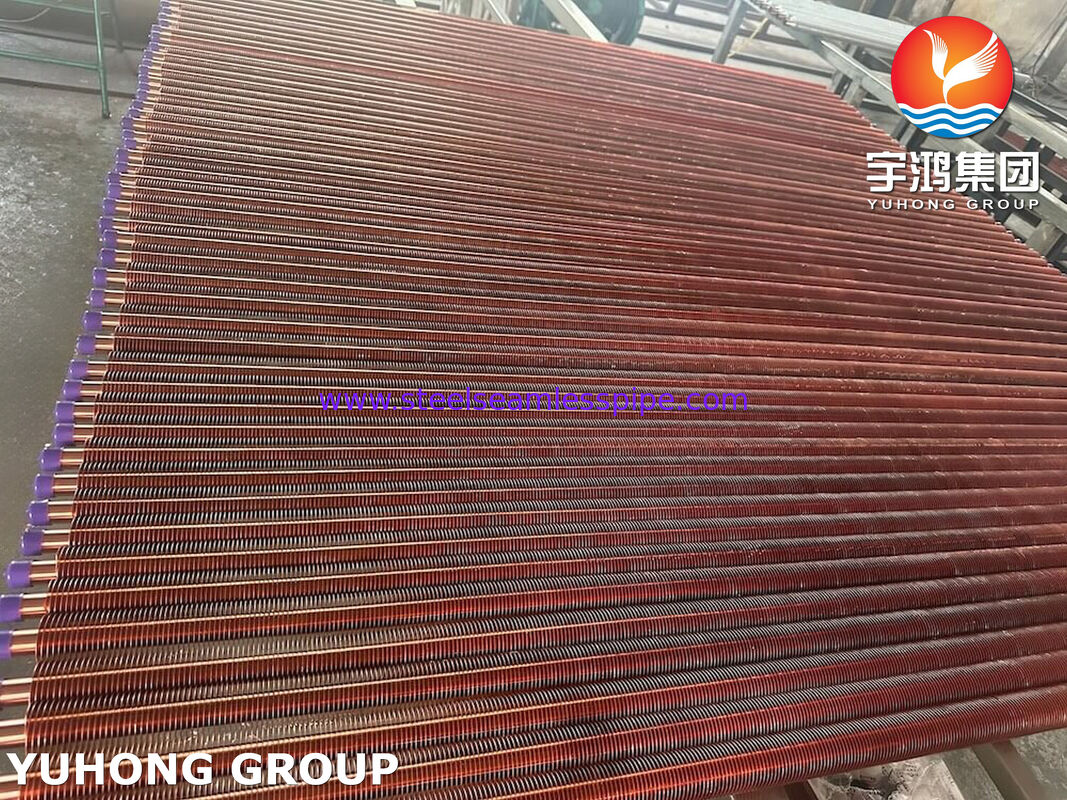

لوله های پره دار اکسترود شده ASTM B111 C68700 برای مبدل های حرارتی

لوله های پره دار اکسترود شده تولید شده با استفاده از برنج آلومینیومی ASTM B111 C68700 برای تجهیزات انتقال حرارت طراحی شده اند که به لوله آلیاژ مس با هدایت حرارتی خوب، استحکام مکانیکی و مقاومت در برابر خوردگی در محیط های خدماتی آب به درستی انتخاب شده نیاز دارند.

C68700 که به عنوان برنج آلومینیومی نیز شناخته می شود، یک آلیاژ مس-روی حاوی آلومینیوم و افزودنی آرسنیک کنترل شده است. این آلیاژ معمولاً در لوله های کندانسور و مبدل حرارتی استفاده می شود. ASTM B111/B111M لوله های مسی و آلیاژ مس بدون درز را برای کندانسورها، اواپراتورها و مبدل های حرارتی، از جمله UNS C68700 را پوشش می دهد.

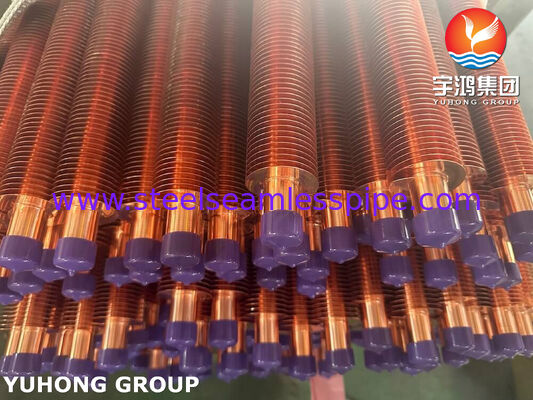

در یک مجموعه لوله پره دار اکسترود شده، یک غلاف خارجی پره دار به صورت مکانیکی روی لوله پایه منبسط می شود تا تماس نزدیکی بین دو جزء ایجاد شود. پره ها سطح انتقال حرارت خارجی را افزایش می دهند و تبادل حرارت با هوای اطراف یا سیال دیگر را بسته به طراحی تجهیزات بهبود می بخشند.

توضیح مشخصات: ASTM B111 برای لوله پایه C68700 اعمال می شود. مواد پره، فرآیند اکستروژن یا انبساط، هندسه پره و تلرانس های مجموعه نهایی باید به طور جداگانه مشخص شوند. اگر محصول مورد نظر از لوله پایه C68700 با غلاف پره آلومینیومی اکسترود شده استفاده می کند، درجه آلیاژ آلومینیوم نیز باید شناسایی شود.

• سطح انتقال حرارت بهبود یافته: پره های اکسترود شده سطح خارجی موجود برای تبادل حرارت را افزایش می دهند.

• لوله پایه آلیاژ مس: C68700 ترکیبی مفید از استحکام و مقاومت در برابر خوردگی را برای خدمات کندانسور و مبدل حرارتی مناسب ارائه می دهد.

• تماس مکانیکی پره به لوله: یک تناسب تداخلی که به درستی تولید شده است به پشتیبانی از تماس حرارتی بین لوله پایه و غلاف پره کمک می کند.

• پیکربندی های خاص برنامه: ابعاد لوله، ارتفاع پره، گام و طول را می توان به نقشه های تایید شده سفارشی کرد.

• قابلیت ردیابی مواد: گواهینامه های لوله پایه و اسناد بازرسی را می توان طبق الزامات پروژه ارائه کرد.

در زیر ابعاد تجاری نماینده برای لوله های پره دار اکسترود شده آورده شده است. اندازه های نهایی به طراحی مبدل حرارتی، وظیفه انتقال حرارت مورد نیاز، مواد پره و نقشه های مشتری بستگی دارد.

مهم: اینها محدوده های تولیدی نشانگر هستند، نه الزامات ابعادی که توسط ASTM B111 تحمیل شده است. این استاندارد لوله های مسی و آلیاژ مس بدون درز تا قطر 80 میلی متر را پوشش می دهد، در حالی که محدودیت ها و تلرانس های ابعادی واقعی باید در برابر فرم محصول انتخاب شده و نسخه استاندارد قابل اجرا تأیید شوند.

برای انتخاب پیکربندی مناسب، مشخص کنید:

• قطر خارجی و ضخامت دیواره لوله پایه.

• طول کل لوله و طول پره دار.

• آلیاژ پره، ارتفاع پره، ضخامت و گام.

• معیارهای تماس پره به لوله یا اتصال مورد نیاز.

• دمای عملیاتی، فشار، ترکیب سیال و محیط خنک کننده.

• آزمایشات بازرسی مورد نیاز، گواهینامه های مواد و مقدار.

C68700 یک آلیاژ برنج آلومینیومی است. مس جزء اصلی را تشکیل می دهد، روی تعادل را تشکیل می دهد و آلومینیوم و آرسنیک افزودنی های آلیاژی مهم هستند. این ترکیب از استحکام و مقاومت در برابر خوردگی آلیاژ در محیط های مبدل حرارتی مناسب پشتیبانی می کند.

این محدودیت ها آلیاژ پایه C68700 را توصیف می کنند. غلاف پره اکسترود شده ممکن است از آلیاژ متفاوتی استفاده کند و باید مشخصات مواد و گواهینامه خود را داشته باشد. گواهینامه مواد و نسخه قابل اجرا ASTM B111/B111M باید پذیرش را تعیین کند.

خواص مکانیکی به تمپر لوله، وضعیت ساخت و الزامات محصول قابل اجرا بستگی دارد. مقادیر زیر نشانگر لوله های C68700 آنیل شده هستند؛ مشخصات خرید و نسخه قابل اجرا ASTM B111/B111M باید محدودیت های پذیرش نهایی را تعیین کند.

*مقادیر نشانگر گزارش شده برای لوله C68700 آنیل شده؛ قبل از انتشار آنها به عنوان مقادیر پذیرش تضمین شده، الزامات خاص تمپر قابل اجرا را تأیید کنید.

تمپر لوله مهم است زیرا شرایط آنیل شده، کشیده شده سبک و کشیده شده سخت می توانند استحکام و انعطاف پذیری متفاوتی داشته باشند. مجموعه پره دار تکمیل شده همچنین باید تلرانس های ابعادی مشخص شده و الزامات تماس پره به لوله را برآورده کند.

تضمین کیفیت باید هم لوله پایه C68700 و هم مجموعه لوله پره دار اکسترود شده نهایی را تأیید کند. طرح بازرسی باید آزمایشات مورد نیاز ASTM B111/B111M را از بررسی های اضافی مشخص شده برای محصول پره دار متمایز کند.

ASTM B111/B111M شامل الزامات آزمایشات مکانیکی و انبساط قابل اجرا، آزمایش تنش پسماند و تست های فشار یا غیرمخرب مشخص شده است. لزوماً هر تست ذکر شده به هر سفارش اعمال نمی شود؛ نسخه استاندارد قابل اجرا و الزامات خرید، دامنه تست را تعیین می کند.

بسته به الزامات پروژه، اسناد زیر را می توان ارائه کرد:

• گواهینامه تست مواد برای لوله پایه C68700.

• گزارشات تجزیه و تحلیل شیمیایی و تست مکانیکی.

• سوابق بازرسی ابعادی.

• سوابق تست جریان گردابی، هیدرواستاتیک یا سایر تست های مورد نیاز.

• گواهینامه مواد پره و گزارشات بازرسی محصول نهایی.

• قابلیت ردیابی شماره حرارت و سوابق بازرسی بسته بندی.

• گزارشات بازرسی شخص ثالث در صورت لزوم قراردادی.

C68700 عمدتاً یک آلیاژ لوله کندانسور و مبدل حرارتی است. مناسب بودن آن برای یک برنامه خاص لوله پره دار اکسترود شده به شیمی سیال، دما، فشار و مواد پره بستگی دارد.

• کندانسورها و اواپراتورها: برای خدمات انتقال حرارت سازگار که نیاز به لوله آلیاژ مس دارند.

• مبدل های حرارتی صنعتی: برای برنامه های گرمایش و سرمایش فرآیند منتخب.

• تجهیزات انتقال حرارت با خنک کننده آبی: در مواردی که شیمی آب و شرایط عملیاتی برای برنج آلومینیومی مناسب است.

• مجموعه های لوله پره دار تخصصی: در مواردی که طراحی حرارتی از سطح خارجی افزایش یافته بهره می برد و ترکیب لوله-پره برای سرویس مهندسی شده است.

برای آب دریا یا سایر محیط های خنک کننده تهاجمی، مناسب بودن در برابر خوردگی را با طراح تجهیزات تأیید کنید. نباید فرض شود که C68700 برای هر شیمی آب یا محیط عملیاتی مناسب است.

لوله های پره دار اکسترود شده ما می توانند مطابق با نقشه های مشتری و الزامات خاص پروژه، با توجه به قابلیت ردیابی آلیاژ، سازگاری ابعادی و کیفیت محصول نهایی تولید شوند.

• آلیاژ پایه مشخص شده: برنج آلومینیومی C68700 تولید شده مطابق با الزامات ASTM B111 توافق شده.

• هندسه پره سفارشی: ارتفاع پره، گام، ضخامت و طول پره دار متناسب با طراحی حرارتی.

• مونتاژ کنترل شده: تماس پره به لوله و کیفیت ابعادی مطابق با طرح بازرسی توافق شده تأیید شده است.

• مستندات کیفیت: گواهینامه های مواد و گزارشات بازرسی مطابق با الزامات قراردادی در دسترس است.

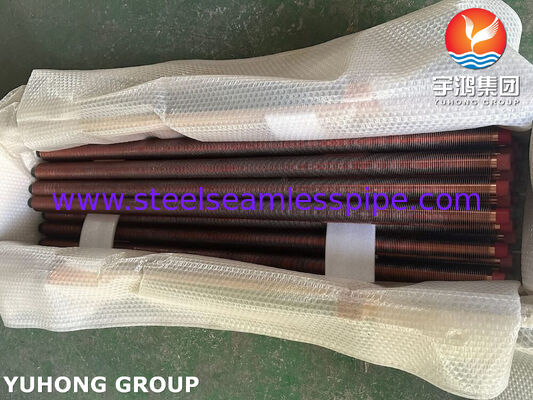

• تامین پروژه محور: طول های سفارشی، آماده سازی انتها، بسته بندی و مستندات برای پروژه های مبدل حرارتی صنعتی.
