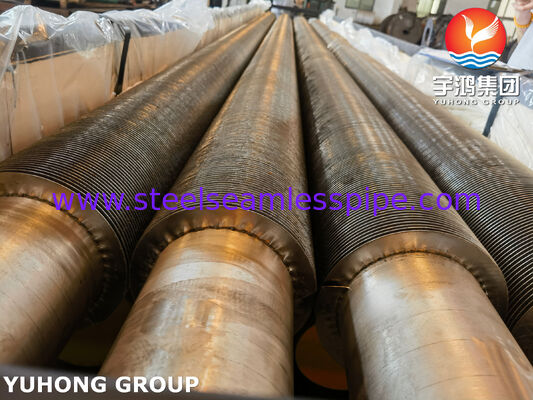

لوله های پره دار جوشی با فرکانس بالا ASTM A269 TP316 برای مبدل های حرارتی

جزئیات محصول:

محل منبع:	چین
نام تجاری:	YUHONG
گواهی:	ISO9001:2015; ISO14001:2015; ISO45001:2018; PED 2014/68/EU; WPS/PQR/WPQ; ISO 3834
شماره مدل:	N/A

پرداخت:

مقدار حداقل تعداد سفارش:	500 کیلوگرم
قیمت:	To be discussed
جزئیات بسته بندی:	مورد تخته سه لا
زمان تحویل:	50-120 روز
شرایط پرداخت:	L/C، T/T
قابلیت ارائه:	5000 متر در روز

مخاطب

همه محصولات

لوله بدون درز از جنس استنلس استیل (355)

لوله بدون درز از جنس استنلس استیل (354)

لوله فولادی ضد زنگ دوبلکس (142)

لوله فولادی ضد زنگ دوبلکس (41)

لوله سوزن (175)

لوله باله (763)

مبدل حرارتی (45)

لوله مبدل حرارتی (484)

بسته لوله مبادله گرما (57)

صفحه لوله مبدل حرارتی (133)

بافل مبادله گرما (39)

کولر (14)

مخازن تحت فشار (4)

لوله جوش داده شده از جنس استنلس استیل (62)

لوله جوش داده شده از جنس استنلس استیل (136)

آلیاژ نیکل لوله (280)

لوله آلیاژ نیکل (113)

لوله آلیاژ مس (259)

لوله فولادی آلیاژی (229)

لوله تیتانیومی (22)

لوله آنیل روشن (165)

لوله دیگ بخار (166)

اتصالات فولادی (888)

فلنج فولادی (692)

دیگران (413)

قطعات پوشش (9)

توضیحات محصول جزئیات

مواد:

ASTM A269 TP316

برنامه:

مبدل حرارتی

بسته:

قاب چوبی تخته سه لا یا قاب آهنی

برجسته کردن:

لوله های پره دار ASTM A269 TP316

لوله های فلک دار با فرکانس بالا

لوله های فلک دار مبادله گرما

لوله های پره دار جوش داده شده با فرکانس بالا برای مبدل های حرارتی – ASTM A269 TP316

Name: لوله های پره دار جوشی با فرکانس بالا ASTM A269 TP316 برای مبدل های حرارتی
Brand: Yuhong Group Co.,Ltd
SKU: N/A
Price: 100,000.00 USD
Availability: InStock

مرور کلی محصول

لوله های پره دار جوش داده شده با فرکانس بالا (لوله های پره دار HFW)ساخته شده با فولاد ضد زنگ ASTM A269 TP316اجزای انتقال حرارت مهندسی شده برای مبدل های حرارتی هستند که به مقاومت در برابر خوردگی، عملکرد حرارتی قابل اعتماد و اتصال بادوام پره به لوله نیاز دارند.پره به طور مداوم با استفاده از فرآیند جوشکاری مقاومت الکتریکی با فرکانس بالا به سطح خارجی لوله جوش داده می شود. این امر اتصال متالورژیکی/مکانیکی قوی بین پره و لوله ایجاد می کند و در عین حال پروفیل پره ای ثابت را در طول کامل لوله حفظ می کند.

ASTM A269 TP316 یک فولاد ضد زنگ آستنیتی حاوی مولیبدن است که مقاومت بهبود یافته ای در برابر محیط های حاوی کلر و بسیاری از محیط های شیمیایی در مقایسه با فولاد ضد زنگ معمولی 304 ارائه می دهد. این امر لوله های پره دار TP316 HFW را برای کاربردهای چالش برانگیز مبدل حرارتی که شامل شرایط عملیاتی مرطوب، خورنده یا فعال شیمیایی است، مناسب می کند.

لوله های پره دار HFW ما می توانند مطابق با نقشه های مشتری و الزامات مبدل حرارتی، از جمله قطر لوله مشخص شده، ضخامت دیواره، ارتفاع پره، ضخامت پره، گام پره، طول لوله و پرداخت سطح، تولید شوند.

ویژگی های کلیدی

جنس لوله پایه:

فولاد ضد زنگ ASTM A269 TP316جنس پره:
TP316 یا سایر مواد سازگار مطابق با مشخصاتفرآیند تولید:
جوشکاری مقاومت با فرکانس بالااتصال پره:
اتصال پره به لوله جوش داده شده پیوستهمقاومت عالی در برابر خوردگی
مقاومت خوب در برابر محیط های حاوی کلر
قدرت اتصال پره به لوله بالا و ثابت
سطح انتقال حرارت مؤثر بزرگ
مناسب برای طرح های مبدل حرارتی فشرده
ارتفاع پره، گام، ضخامت و طول لوله قابل تنظیم
مناسب برای پیکربندی های مبدل حرارتی پوسته و لوله و سایر مبدل های حرارتی پره دار
مشخصات معمول

مورد

محدوده معمول	استاندارد
ASTM A269 / A269M	درجه لوله
TP316	UNS
S31600	قطر خارجی لوله
12.7–50.8 میلی متر معمول	ضخامت دیواره لوله
1.0–3.5 میلی متر معمول	طول کلی لوله
تا حدود 12000 میلی متر	ارتفاع پره
5–25 میلی متر معمول	ضخامت پره
0.3–1.2 میلی متر معمول	گام پره
2.0–10.0 میلی متر معمول	نوع پره
جامد یا دندانه دار، مطابق با طرح	اتصال پره
جوش داده شده با فرکانس بالا	وضعیت سطح
اسیدشویی شده، آنیل شده، آنیل شده روشن، یا مشخص شده توسط مشتری	پایان لوله
ساده، پخ خورده، رزوه دار، یا مشخص شده توسط مشتری	ابعاد فوق محدوده های معمول تولید شده را نشان می دهد تا محدودیت های ASTM A269. ابعاد نهایی باید مطابق با طراحی حرارتی مبدل حرارتی، الزامات افت فشار، الزامات ساخت و نقشه های خریدار انتخاب شوند.

ASTM A269 به طور تاریخی لوله های معمولاً عرضه شده از حدود 6.4 میلی متر قطر داخلی به بالا و ضخامت دیواره اسمی 0.51 میلی متر به بالا را شناسایی می کند، در حالی که ابعاد واقعی لوله پره دار HFW معمولاً توسط طراحی مبدل حرارتی تعیین می شود.

ترکیب شیمیایی ASTM A269 TP316

الزامات شیمیایی معمول ASTM A269 TP316 در زیر نشان داده شده است. مقادیر حداکثر هستند مگر اینکه محدوده ای مشخص شده باشد.

عنصر

الزام TP316، %	کربن (C)
≤ 0.080	منگنز (Mn)
≤ 2.00	سیلیکون (Si)
≤ 1.00	فسفر (P)
≤ 0.045	گوگرد (S)
≤ 0.030	کروم (Cr)
16.0–18.0	نیکل (Ni)
10.0–14.0	مولیبدن (Mo)
2.0–3.0	نیتروژن (N)
≤ 0.10	آهن (Fe)
موازنه	مشخصات ASTM، TP316 را به عنوان UNS S31600 شناسایی می کند و شامل کنترل های ترکیب شیمیایی برای کربن، منگنز، فسفر، گوگرد، سیلیکون، نیکل، کروم و مولیبدن است.

خواص مکانیکی

الزامات مکانیکی حداقل معمول برای لوله های ASTM A269 TP316 عبارتند از:

خاصیت

الزام	مقاومت کششی
≥ 515 مگاپاسکال	مقاومت تسلیم، افست 0.2%
≥ 205 مگاپاسکال	ازدیاد طول در 2 اینچ / 50 میلی متر
≥ 35%	سختی
الزام ASTM A269، بسته به وضعیت محصول	مقادیر نهایی خواص مکانیکی باید با نسخه قابل اجرا ASTM A269/A269M و وضعیت تحویل توافق شده تأیید شوند. ASTM A269 شامل مفاد آزمون کششی/مکانیکی و همچنین سختی و سایر الزامات کیفیت لوله است.

فرآیند جوشکاری فرکانس بالا

در طول تولید، نوار پره فولاد ضد زنگ به طور مداوم در برابر سطح لوله قرار می گیرد در حالی که انرژی الکتریکی فرکانس بالا حرارت موضعی را در رابط تماس ایجاد می کند. فشار برای تولید اتصال جوش داده شده پیوسته اعمال می شود.

فرآیند HFW ارائه می دهد:

اتصال پره پیوسته

در طول لوله.فاصله پره ثابت
برای عملکرد انتقال حرارت قابل پیش بینی.کارایی تولید بالا
برای لوله های پره دار بلند.مقاومت بالا در برابر جدا شدن پره
در حین جابجایی و بهره برداری.تکرارپذیری ابعادی خوب
از لوله به لوله.توسعه سطح انتقال حرارت کارآمد
بدون نیاز به افزایش زیاد قطر لوله.برای تولیدکنندگان مبدل حرارتی، رابط جوش داده شده پیوسته به ویژه مهم است زیرا اتصال ضعیف پره می تواند مقاومت حرارتی تماسی را افزایش داده و عملکرد انتقال حرارت مؤثر سطح پره دار را کاهش دهد.

بازرسی و آزمایش

هر دسته تولید می تواند مطابق با ASTM A269، مشخصات خریدار و استاندارد ساخت مبدل حرارتی قابل اجرا بازرسی شود.

1. تجزیه و تحلیل شیمیایی

تجزیه و تحلیل حرارت یا محصول برای تأیید انطباق مواد TP316 با ترکیب شیمیایی مشخص شده انجام می شود.

2. آزمون کششی

آزمون کششی، مقاومت تسلیم، مقاومت کششی و ازدیاد طول مواد لوله را تأیید می کند.

3. آزمون سختی

سختی برای تأیید انطباق با الزامات مواد و تحویل قابل اجرا بررسی می شود.

4. آزمون هیدرواستاتیک

آزمون هیدرواستاتیک می تواند برای تأیید یکپارچگی فشار لوله انجام شود.

5. آزمون الکتریکی غیر مخرب

ASTM A269 مستلزم آن است که هر لوله تحت آزمون الکتریکی غیر مخرب یا آزمون هیدرواستاتیک قرار گیرد، مشروط بر الزامات مشخصات قابل اجرا.

6. آزمون صاف کردن

لوله ممکن است تحت آزمون صاف کردن قرار گیرد تا انعطاف پذیری و مقاومت در برابر تغییر شکل ارزیابی شود.

7. آزمون گشاد کردن

آزمون گشاد کردن می تواند برای ارزیابی انعطاف پذیری لوله و مقاومت در برابر ترک خوردگی در حین تغییر شکل اعمال شود.

8. آزمون صاف کردن معکوس

برای لوله های جوش داده شده، صاف کردن معکوس می تواند برای ارزیابی درز جوش از نظر نقص استفاده شود.

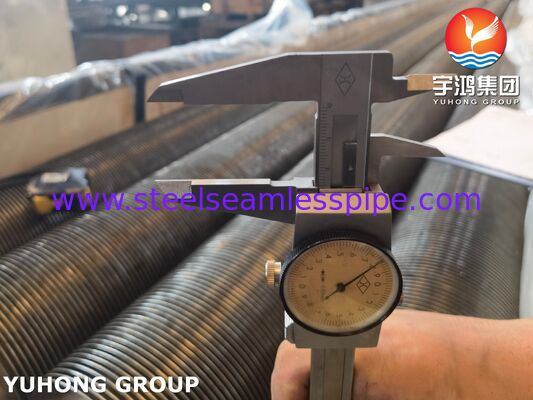

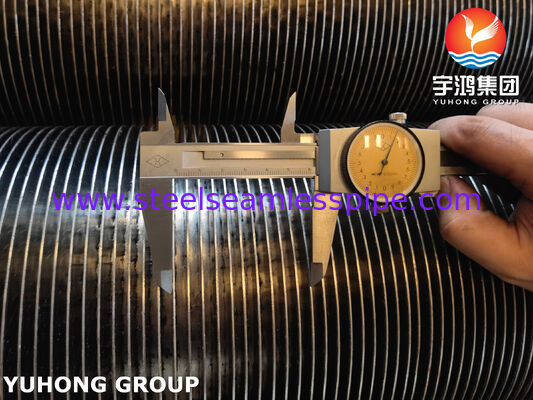

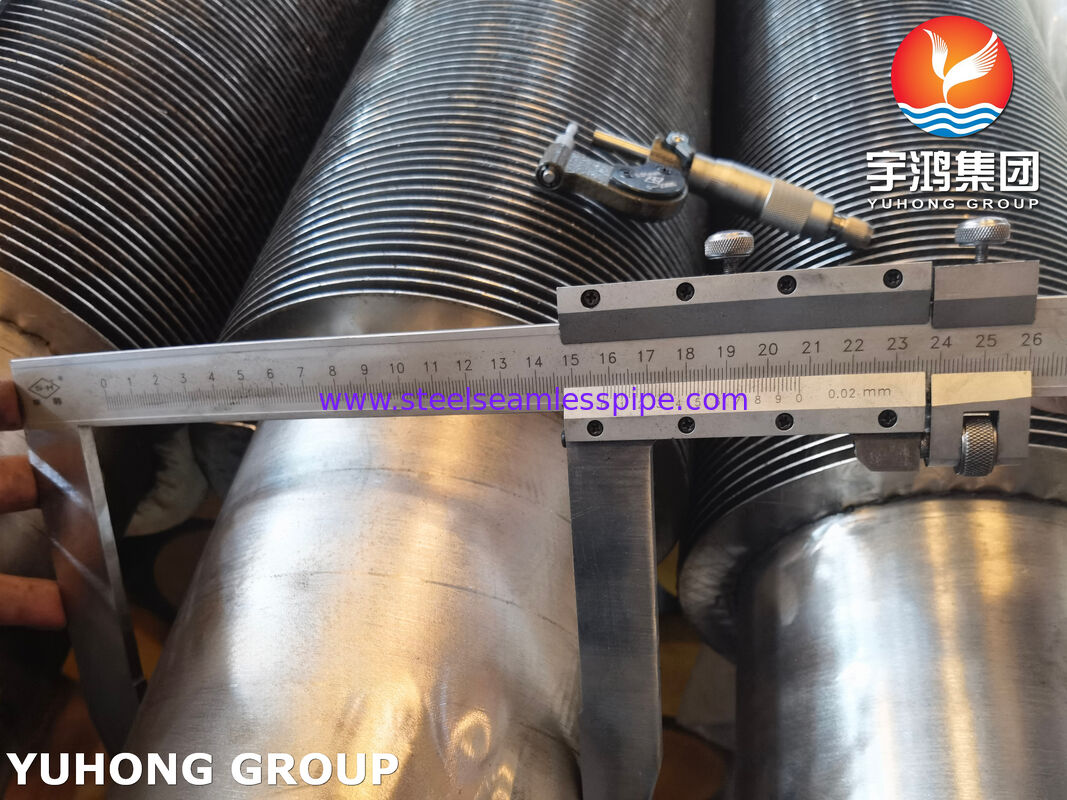

9. بازرسی ابعادی

ابعاد زیر قابل بررسی هستند:

قطر خارجی لوله

ضخامت دیواره لوله
طول لوله
جنس پره
ضخامت پره
گام پره
پیکربندی پره جامد یا دندانه دار
هم مرکزی پره
اتصال پره به لوله
صافی
10. بازرسی جوش و اتصال پره

رابط پره به لوله جوش داده شده به صورت بصری و ابعادی بازرسی می شود. روش های بازرسی اضافی، از جمله نفوذ رنگ یا سایر روش های NDT، در صورت نیاز توسط مشخصات خریدار ارائه می شود.

پرداخت سطح

لوله های پره دار HFW ASTM A269 TP316 بسته به کاربرد می توانند با شرایط سطح مختلف عرضه شوند:

آنیل شده و اسیدشویی شده

آنیل شده روشن
پاکسازی مکانیکی
غیرفعال شده
پولیش شده
عملیات سطح مشخص شده توسط مشتری
برای سرویس مبدل حرارتی خورنده، تمیز کردن و غیرفعال سازی مناسب می تواند به حفظ وضعیت سطح فولاد ضد زنگ پس از ساخت کمک کند.

کاربردها

لوله های پره دار HFW ASTM A269 TP316 برای مبدل های حرارتی که در آنها نیاز به افزایش سطح انتقال حرارت و مقاومت در برابر خوردگی بهبود یافته است، مناسب هستند.

کاربردهای معمول عبارتند از:

مبدل های حرارتی پوسته و لوله

مبدل های حرارتی فرآیندی
مبدل های حرارتی فرآیند شیمیایی
مبدل های حرارتی پتروشیمی
تجهیزات بازیابی حرارت پالایشگاه
سیستم های خنک کننده
کندانسورها
خنک کننده های گاز
گرم کننده های هوا
تجهیزات بازیابی حرارت اتلافی
سیستم های انتقال حرارت دریایی و ساحلی
سیستم های تبرید صنعتی
سیستم های انتقال حرارت سیال خورنده
TP316 به ویژه در مواردی که محیط انتقال حرارت ممکن است حاوی کلریدها یا سایر آلاینده های خورنده باشد، مفید است. با این حال، انتخاب مواد واقعی باید همیشه شیمی سیال خاص، دما، غلظت و شرایط عملیاتی را در نظر بگیرد.

مزایا برای تولیدکنندگان مبدل حرارتی

ظرفیت انتقال حرارت بهبود یافته:

پره های خارجی به طور قابل توجهی سطح انتقال حرارت را در مقایسه با یک لوله ساده با همان قطر اسمی افزایش می دهند.
مقاومت در برابر خوردگی:

ساختار فولاد ضد زنگ TP316 برای بسیاری از محیط های صنعتی چالش برانگیز مناسب است.
اتصال پره قابل اعتماد:

جوشکاری فرکانس بالا یک اتصال پیوسته پره به لوله را تولید می کند که برای عملکرد انتقال حرارت پایدار طراحی شده است.
طراحی انعطاف پذیر:

ارتفاع پره، گام، ضخامت، ابعاد لوله و طول را می توان برای برآورده کردن الزامات حرارتی و مکانیکی تنظیم کرد.
طراحی تجهیزات فشرده:

سطح خارجی افزایش یافته می تواند به طراحان مبدل حرارتی کمک کند تا وظیفه حرارتی مورد نیاز را در یک بسته نسبتاً فشرده انجام دهند.
تضمین کیفیت

لوله های پره دار HFW ASTM A269 TP316 ما می توانند با مستندات کامل کیفیت، از جمله موارد زیر عرضه شوند:

گواهی تست مواد (MTC)

گزارش تجزیه و تحلیل شیمیایی
گزارش تست مکانیکی
گزارش تست هیدرواستاتیک یا NDT
گزارش بازرسی ابعادی
گزارش بازرسی بصری
قابلیت ردیابی شماره حرارت
سوابق بازرسی جوش پره به لوله
سوابق بسته بندی و علامت گذاری
مستندات بازرسی شخص ثالث در صورت مشخص شدن
اطلاعات سفارش

هنگام درخواست قیمت برای لوله های پره دار HFW، مشتریان تشویق می شوند که مشخص کنند:

مشخصات و درجه مواد ASTM

قطر خارجی لوله
ضخامت دیواره لوله
طول لوله
جنس پره
ارتفاع پره
ضخامت پره
گام پره
پیکربندی پره جامد یا دندانه دار
عملیات سطح مورد نیاز
مقدار
الزامات بازرسی قابل اجرا
مشخصات نقشه یا بسته مبدل حرارتی
ما می توانیم لوله های پره دار جوش داده شده با فرکانس بالا ASTM A269 TP316 را مطابق با نقشه های مشتری و الزامات انتقال حرارت خاص پروژه تولید کنیم.
